Onderdelen voor Oranier Arktis 4 Houtkachel

Origineel Spanningsomleiding voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Spanningsomleiding Kerngegevens:

• Rookgasomleiding, Omleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 350 mm x 159 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.5 in de exploderende weergave

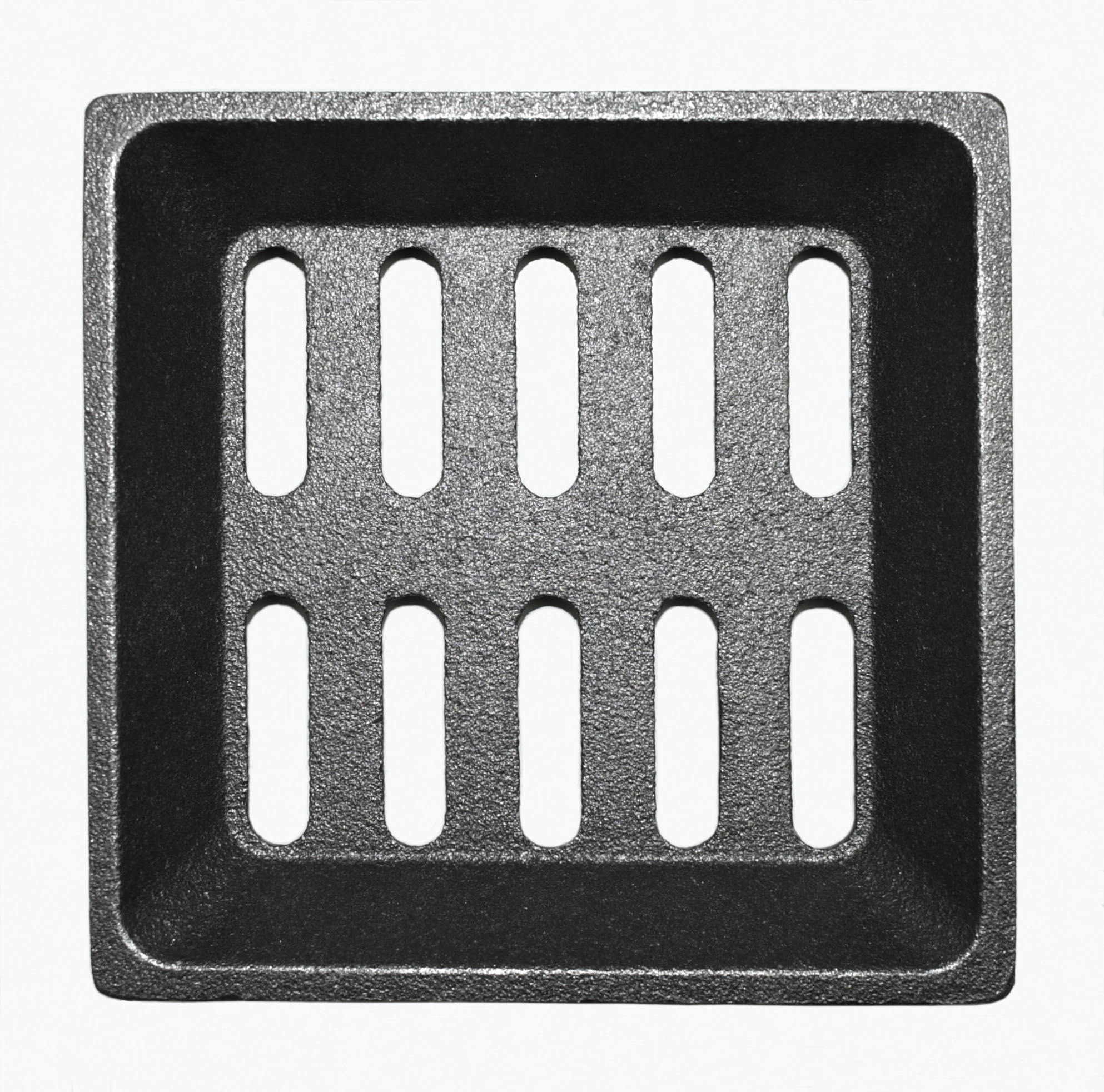

Origineel Asrooster voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Asrooster Kerngegevens:

• Rooster, Gietijzeren rooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten

Origineel Venster voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Venster Kerngegevens:

• Glazen ruit, Glaskeramiek
• Afmetingen (B/L/H) 343 mm x 455 mm x 4 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig
• Positie 22 in de exploderende weergave

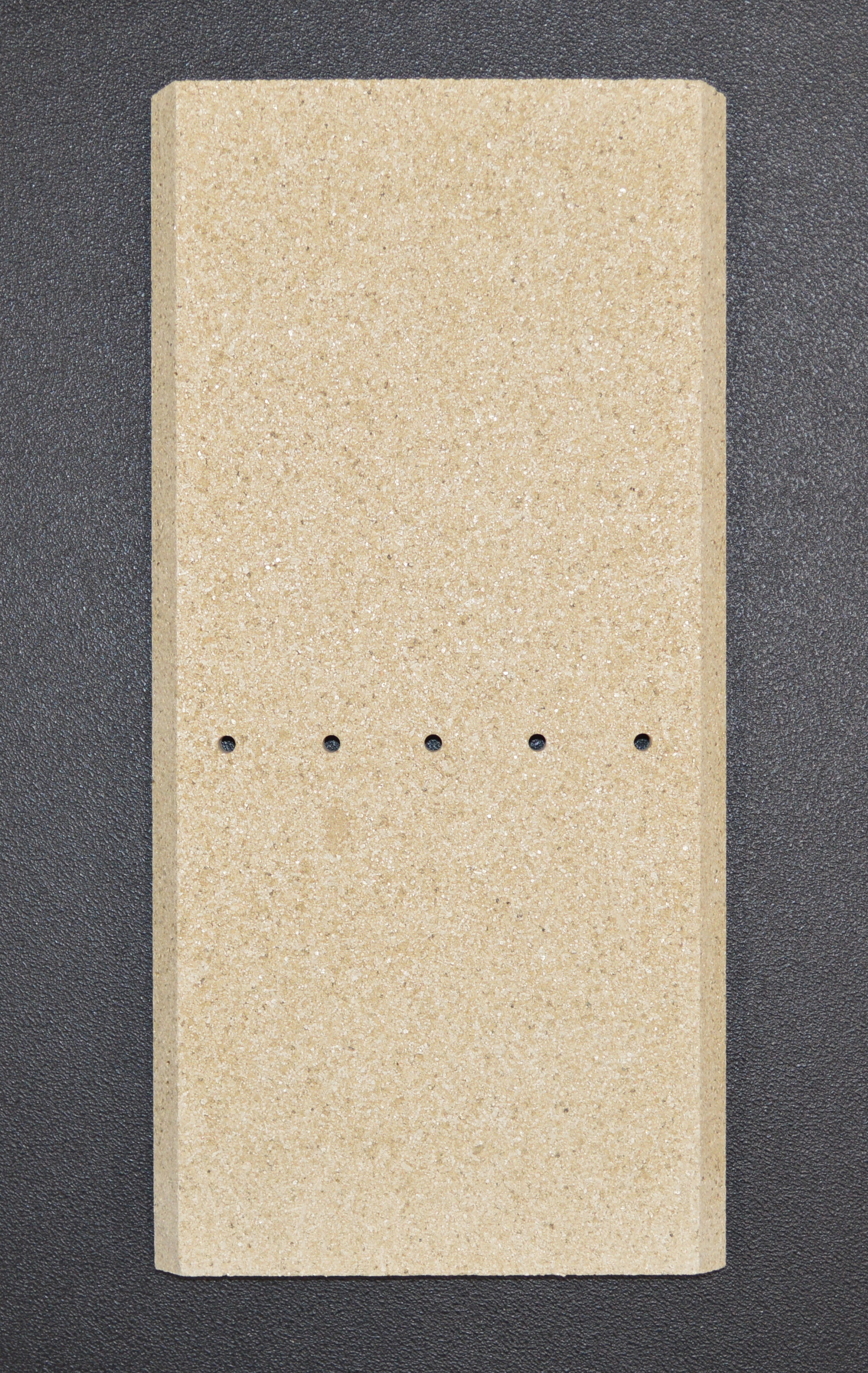

Origineel Achterste muur steen voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 195 mm x 402 mm x 25 mm
• Materiaal Skamol
• 5-gaats gestanst
• Positie 3.3 in de exploderende weergave

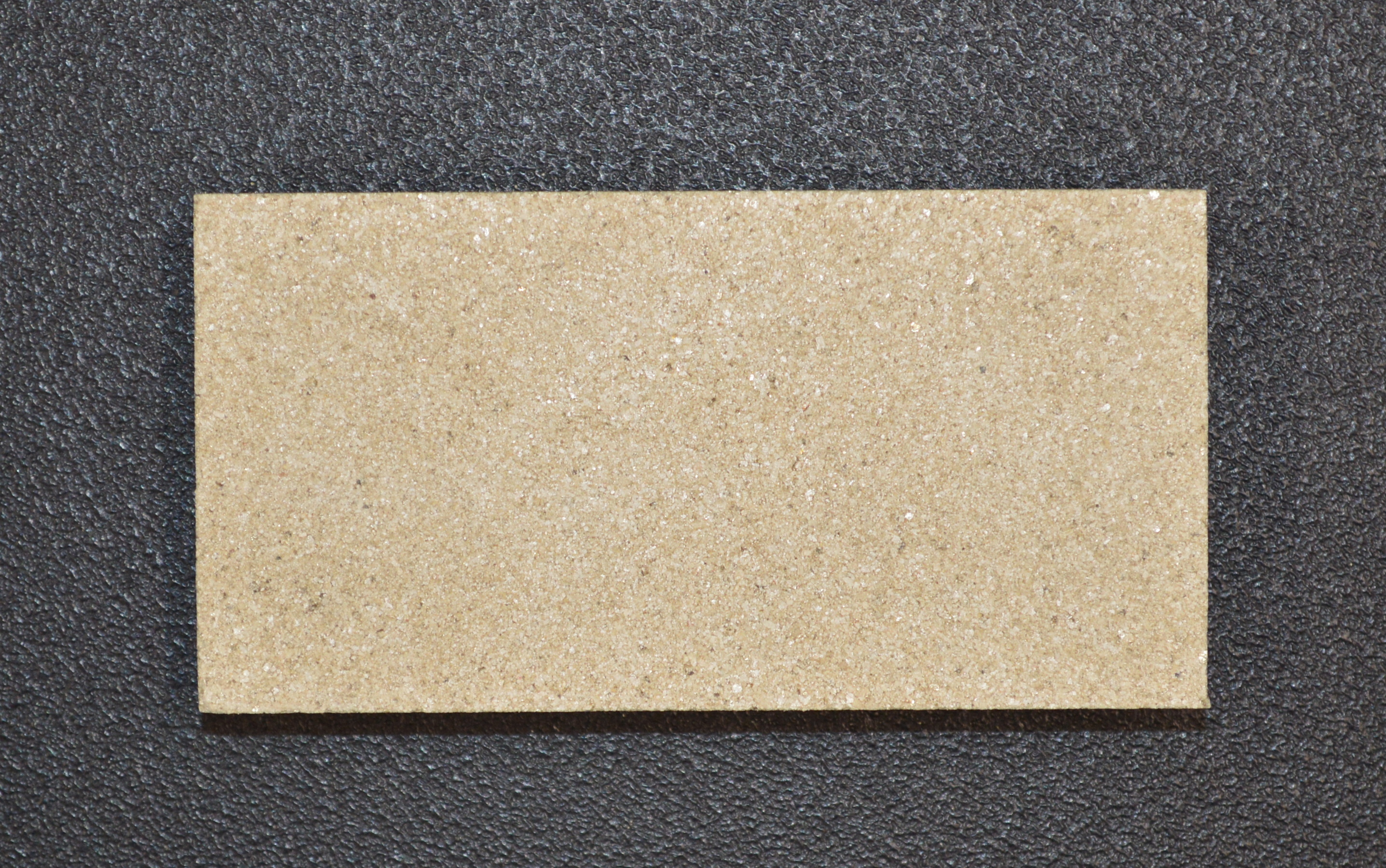

Origineel Bodemsteen achteraan voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 69 mm x 135 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Zijsteen rechts voorkant voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 86 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Deurafdichting voor de Houtkachel Oranier Arktis 4

• Voor de montage van deze afdichting is een lijm nodig
• We raden aan om het rafelen van de uiteinden te vermijden, bindmiddel!

Oranier Arktis 4 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichtingskoord
• Koordafdichting
• Lengte 3,00 m
• Diameter 10 mm

Origineel Deurklink voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Deurklink Kerngegevens:

• Handvat, Deurknop
• Afmetingen (L) 200 mm
• Materiaal Chroom
• met zeskantbouten

Origineel Diafragma voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Diafragma Kerngegevens:

• Compenserende opening
• Kleur gietgrijs
• Positie 7.1 in de exploderende weergave

Origineel Schijfhouder voor de Houtkachel Oranier Arktis 4 4655-4

• De ervaring leert dat in dit model 6 schijfhouders zijn geïnstalleerd.

Oranier Arktis 4 4655-4 Schijfhouder Kerngegevens:

• Hoeveelheid 1 stuk
• Glashouder, Houder voor ruit
• Afmetingen (B/L) 23 mm x 50 mm
• Materiaal Staal
• 1-gaats gestanst
• Positie 14 in de exploderende weergave

Origineel Schijfhouder Set voor de Houtkachel Oranier Arktis 4 4655-4

• De ervaring leert dat in dit model 6 schijfhouders zijn geïnstalleerd.

Oranier Arktis 4 4655-4 Schijfhouder Kerngegevens:

• 6 stuks
• Afmetingen 50 x 23 mm
• Materiaal staal
• 1-gaats gestanst

Origineel Deurveer voor de Houtkachel Oranier Arktis 4 4655-4

Oranier Arktis 4 4655-4 Deurveer Kerngegevens:

• Verwarmingsdeurveer, Spanningsveer
• Lengte 9,5 cm
• Diameter 7,5 mm

Origineel Zijsteen links voorkant voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 86 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen rechts achteraan voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 102 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Zijsteen links achteraan voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 102 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

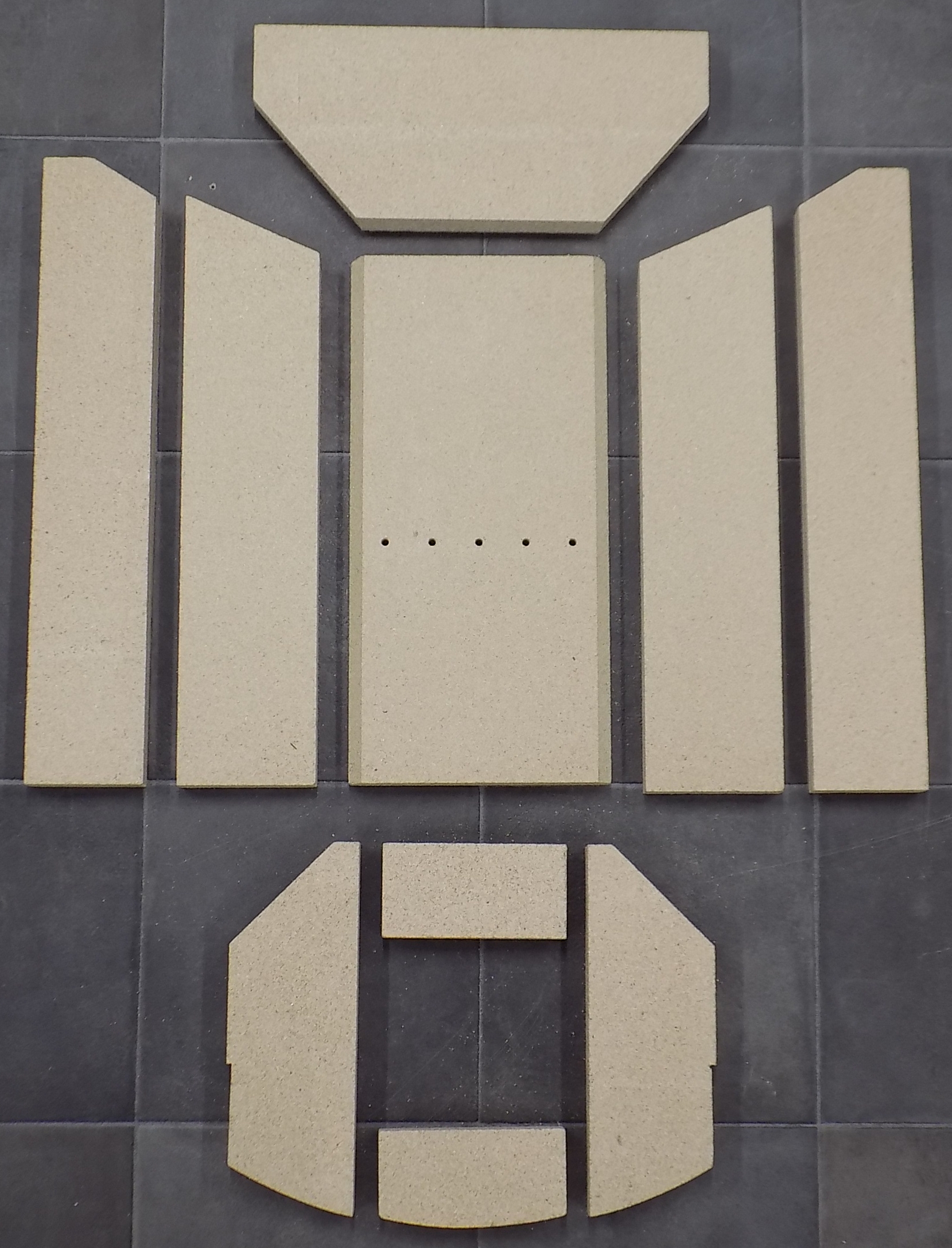

Origineel Bekleding van de verbrandingskamer voor de Houtkachel Oranier Arktis 4

• 10-delige set

Oranier Arktis 4 Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (134 x 69 x 30 mm), Bodemsteen achterzijde (135 x 69 x 30 mm)
• Vloertegel links (93 x 267 x 30 mm), vloertegel rechts (93 x 267 x 30 mm)
• Zijsteen linksvoor (86 x 480 x 25 mm), zijsteen rechtsvoor (86 x 480 x 25 mm)
• Zijsteen linksachter (102 x 450 x 25 mm), zijsteen rechtsachter (102 x 450 x 25 mm)
• Achterwand steen (195 x 402 x 25 mm)
• Kabeldoorbuiging (350 x 165 x 25 mm)

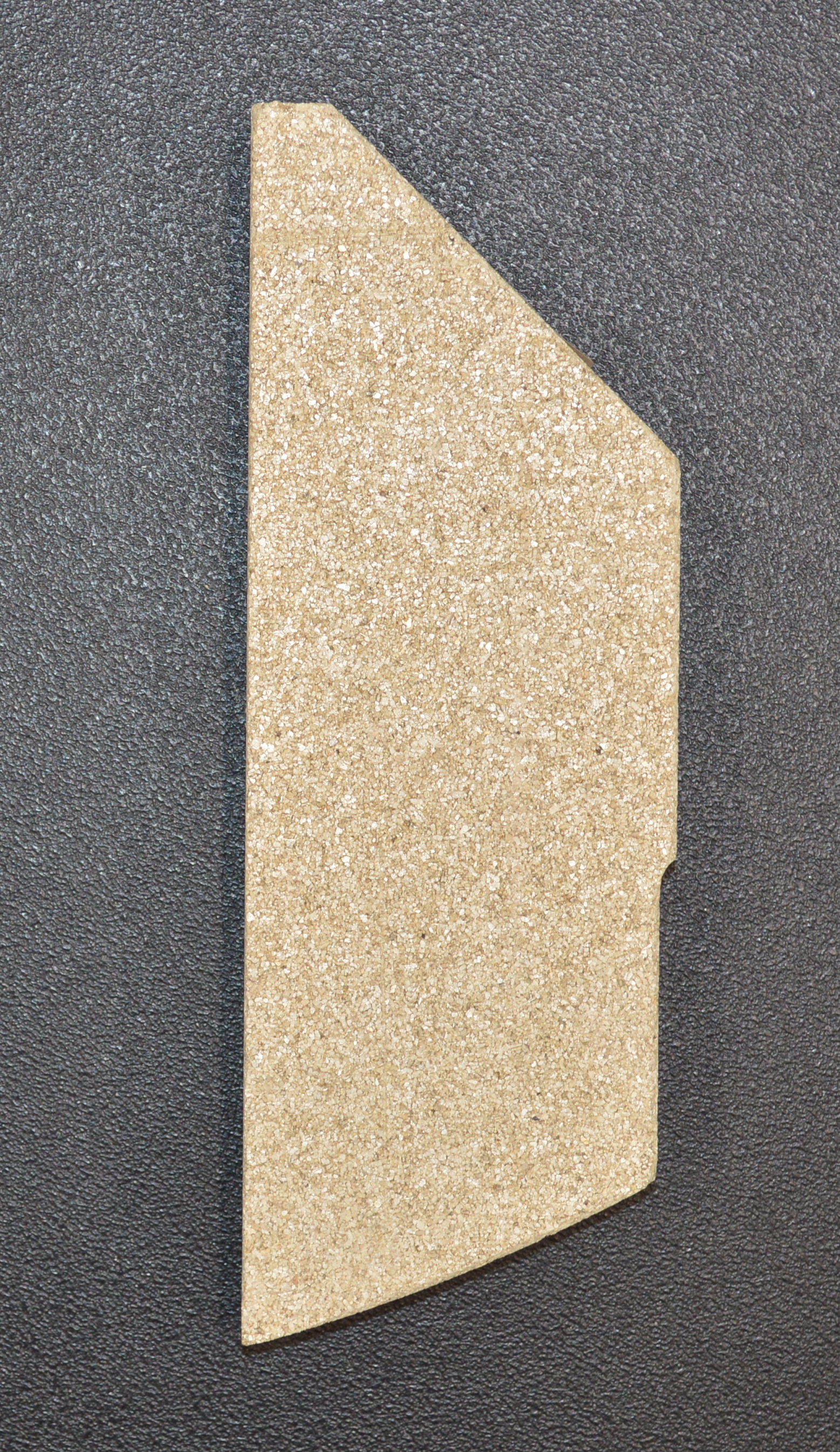

Origineel Bodemsteen rechts voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 93 mm x 267 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen links voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 93 mm x 267 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.8 in de exploderende weergave

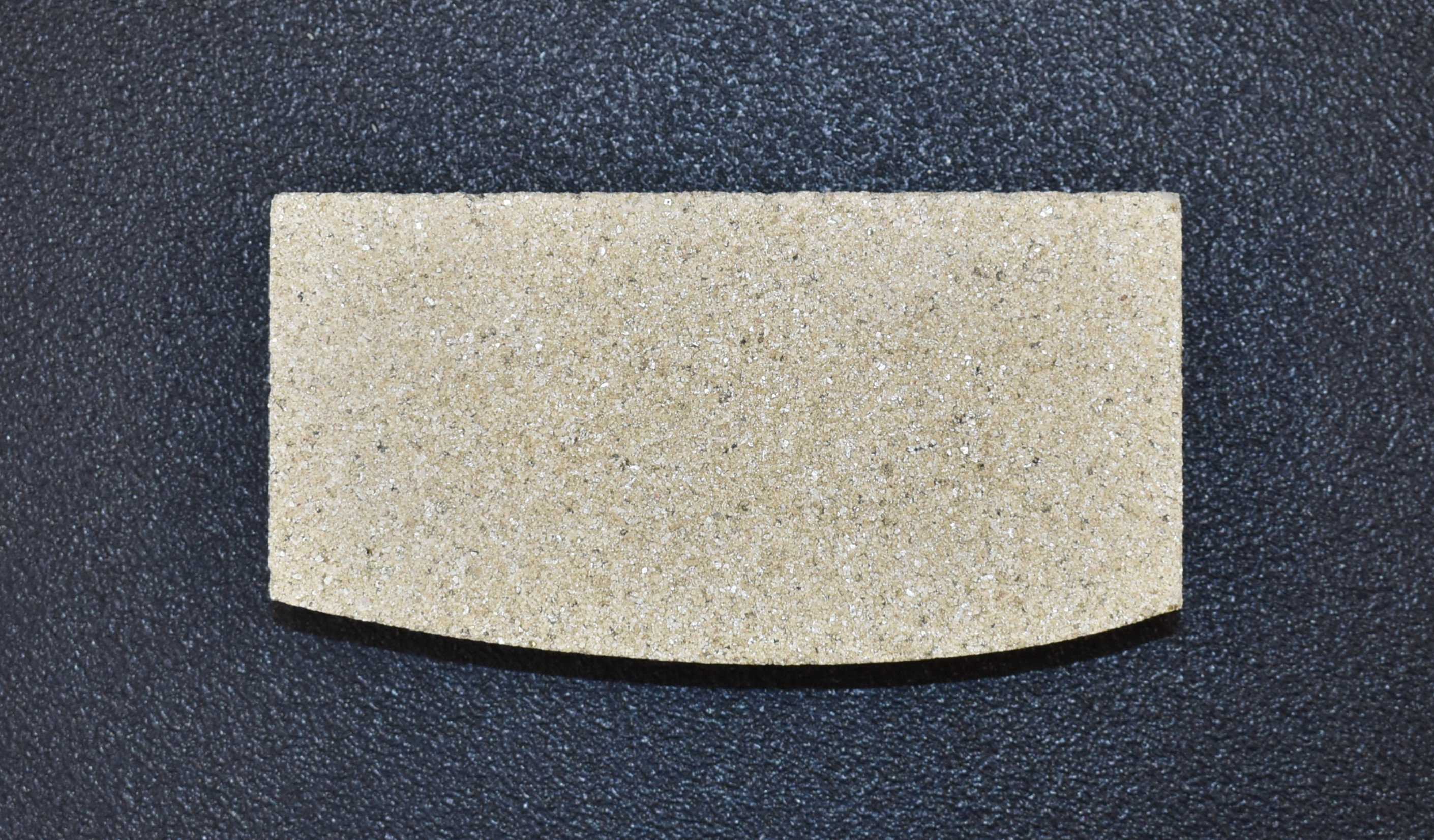

Origineel Bodemsteen voorkant voor de Houtkachel Oranier Arktis 4

Oranier Arktis 4 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 134 mm x 69 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.7 in de exploderende weergave

Schijfafdichting Set voor de Houtkachel Oranier Arktis 4 4655-4

Oranier Arktis 4 4655-4 Schijfafdichting Kerngegevens:

• 2 stukken

• zelfklevende holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Lengte 1 m

Origineel Schijfafdichting Set A voor de Houtkachel Oranier Arktis 4 4655-4

• 23-delige set

Oranier Arktis 4 4655-4 Schijfafdichting Kerngegevens:

• 23 stuks

• Holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m
• zelfklevend

• Lipafdichting
• is bovenop gemonteerd
• Lengte 1 m
• zelfklevend

• Lijm
• 17 ml, buis
• hittebestendig

• Bind voor de zegeluiteinden
• 2 stroken

• Antislipbescherming voor het raam (U-plaat)
• 6 stuks

• Moer van messing
• 6 stuks

• Schijfhouder / klem (geperforeerde hoek)
• 6 stuks

De ruitafdichting zorgt ervoor dat de kijkruit optimaal op het ovenlichaam en op de glashouders rust, zodat het deurglas voldoende ruimte heeft voor uitzetting.
