Onderdelen voor Oranier Arktis 5 Houtkachel

Origineel Spanningsomleiding A voor de Houtkachel Oranier Arktis 5

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 Spanningsomleiding Kerngegevens:

• Rookafleider, Omleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 350 mm x 159 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.10 in de exploderende weergave

Origineel Asrooster B voor de Houtkachel Oranier Arktis 5 4655

• De ervaring heeft geleerd dat dit gietijzeren rooster in serie II (2-delige basis) is geïnstalleerd.

Oranier Arktis 5 4655 Asrooster Kerngegevens:

• Rooster, Gietijzeren rooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten
• Vorm vierkant
• Kleur zwart

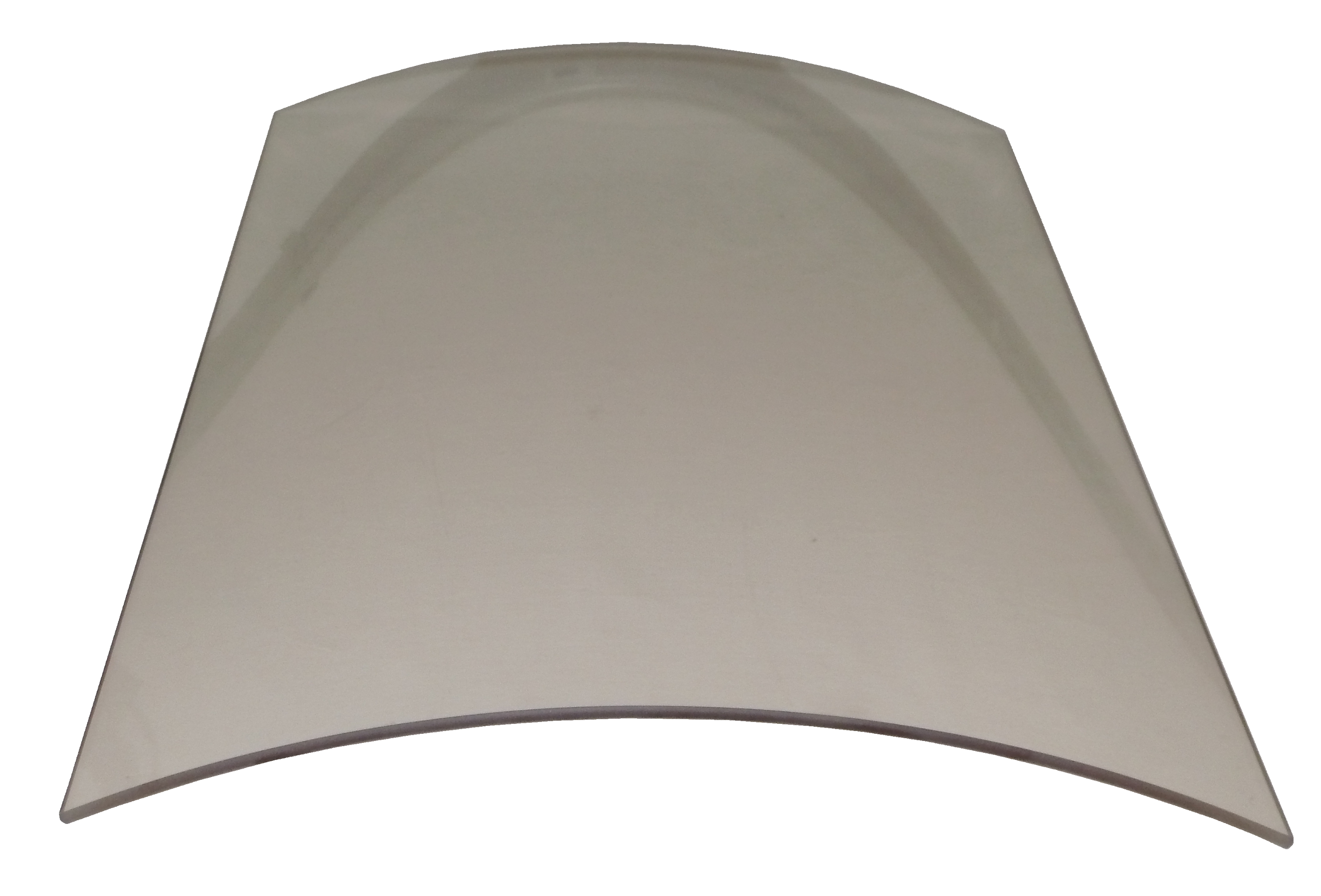

Origineel Venster A voor de Houtkachel Oranier Arktis 5 Type 4655

• De ervaring heeft geleerd dat deze ruit in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 Type 4655 Venster Kerngegevens:

• Glaskeramiek, Kijkvenster
• Afmetingen (B/L/H) 320 mm x 455 mm x 4 mm
• Booglengte 427 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig
• Positie 16 in de exploderende weergave

Origineel Venster B voor de Houtkachel Oranier Arktis 5

• De ervaring heeft geleerd dat deze ruit in serie II (2-delige basis) is geïnstalleerd.

Oranier Arktis 5 Venster Kerngegevens:

• Glazen ruit, Kijkvenster
• Afmetingen (B/L/H) 320 mm x 455 mm x 4 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig
• Positie 16 in de exploderende weergave

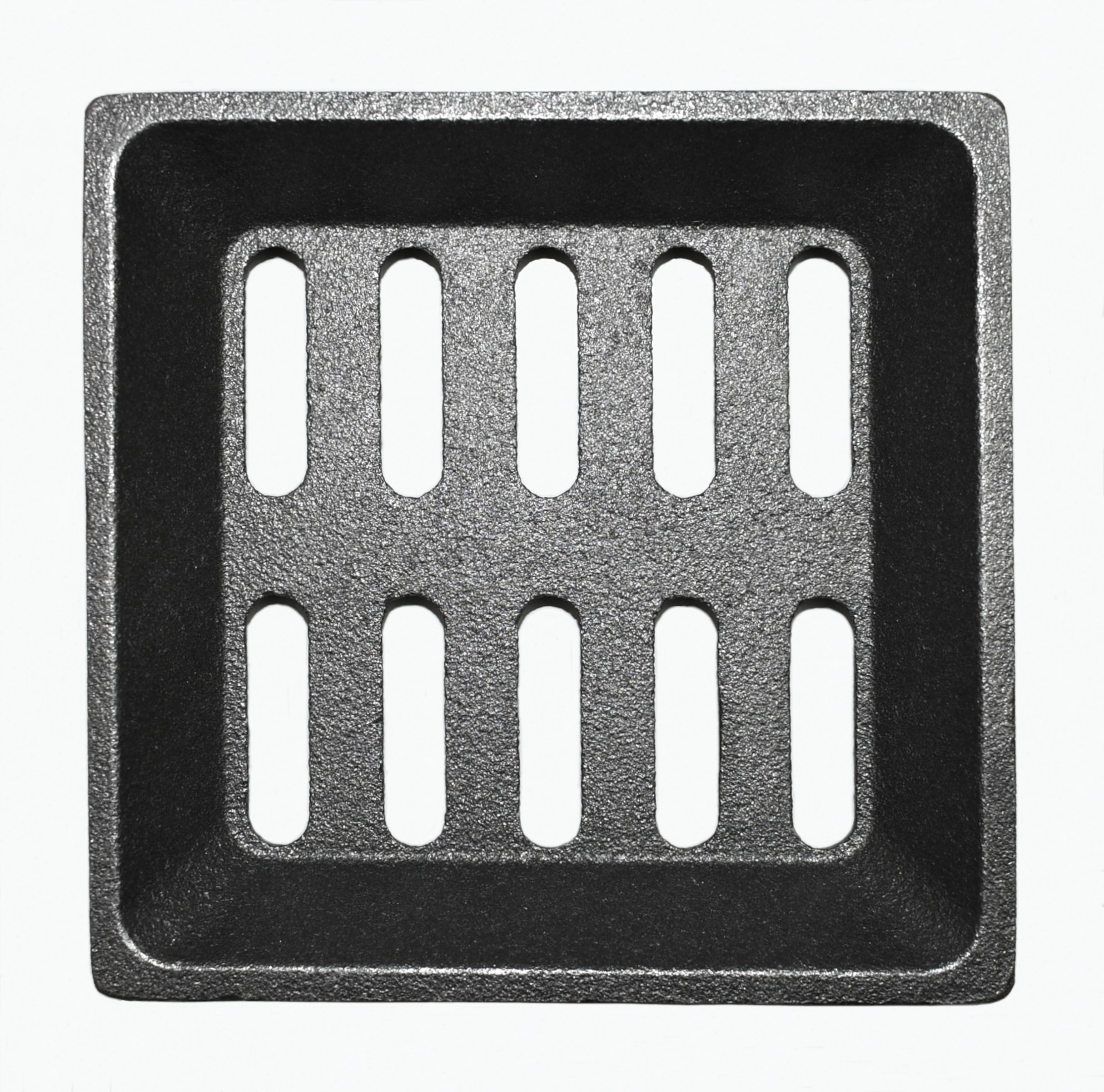

Origineel Asrooster A voor de Houtkachel Oranier Arktis 5

• De ervaring heeft geleerd dat dit gietijzeren rooster in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 Asrooster Kerngegevens:

• Gietijzeren rooster, Vuurrooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten

Origineel Achterste muur steen achteraan B voor de Houtkachel Oranier Arktis 5 Type 5745

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie II (2-delige basis) is geïnstalleerd.

Oranier Arktis 5 Type 5745 Achterste muur steen achteraan Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 182 mm x 394 mm x 25 mm
• Materiaal Vermiculiet
• 5-gaats gestanst
• gegolfd oppervlak

Origineel Spanningsomleiding B voor de Houtkachel Oranier Arktis 5 Type 5745

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen is geïnstalleerd in serie II (met 2-delige basis).

Oranier Arktis 5 Type 5745 Spanningsomleiding Kerngegevens:

• Scheidingswand, Rookafleider
• Vermiculietsteen
• Afmetingen (B/L/H) 349 mm x 159 mm x 25 mm
• Materiaal Vermiculiet
• Positie 40 C in de exploderende weergave

Origineel Bodemsteen voorkant B voor de Houtkachel Oranier Arktis 5 Type 5745

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie II (2-delige basis) is geïnstalleerd.
• De vroegere versie van deze brandkamerplaat was een geperste baksteen met een hoogte tot 60 mm. De fabrikant stopte de productie van de geperste baksteen en verving deze door deze.

Oranier Arktis 5 Type 5745 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 320 mm x 60/100 mm x 30 mm
• Materiaal Vermiculiet

Origineel Achterste muur steen A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 4655 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Vermiculietsteen
• Afmetingen (B/L/H) 180 mm x 402 mm x 25 mm
• Materiaal Vermiculiet
• 5-gaats gestanst
• Positie 32.5 in de exploderende weergave

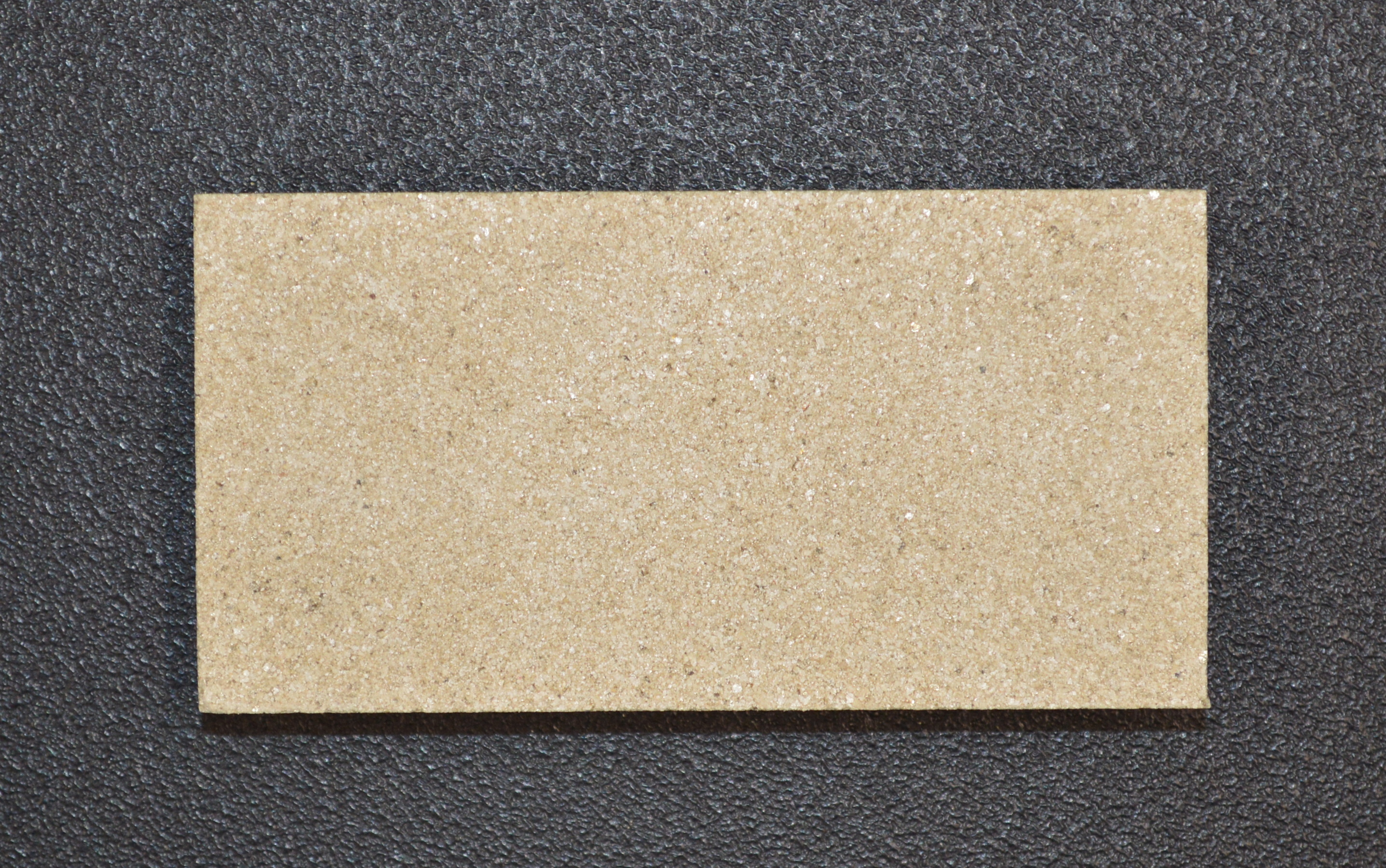

Origineel Bodemsteen achteraan A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 4655 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 69 mm x 135 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.7 in de exploderende weergave

Origineel Bodemsteen links A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 4655 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 92 mm x 253 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.6 in de exploderende weergave

Origineel Bodemsteen rechts A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 4655 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 92 mm x 253 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.6 in de exploderende weergave

Origineel Zijsteen rechts voorkant B voor de Houtkachel Oranier Arktis 5 Type 5745

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie II (2-delige basis) is geïnstalleerd.

Oranier Arktis 5 Type 5745 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 87 mm x 480 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts voorkant A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 4655 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 85 mm x 450/480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.1 in de exploderende weergave

Origineel Zijsteen links voorkant A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 4655 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 85 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.3 in de exploderende weergave

Origineel Zijsteen links voorkant B voor de Houtkachel Oranier Arktis 5 Type 5745

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie II (2-delige basis) is geïnstalleerd.

Oranier Arktis 5 Type 5745 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 87 mm x 440/480 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak

Origineel Deurveer voor de Houtkachel Oranier Arktis 5

Oranier Arktis 5 Deurveer Kerngegevens:

• Spanningsveer, Trekveer
• Afmetingen (L) 9,5 mm
• Diameter 7,5 mm
• Materiaal Verende staaldraad

Origineel Zijsteen rechts achteraan B voor de Houtkachel Oranier Arktis 5 Type 5745

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie II (2-delige basis) is geïnstalleerd.

Oranier Arktis 5 Type 5745 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 120 mm x 443 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links achteraan B voor de Houtkachel Oranier Arktis 5 Type 5745

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie II (2-delige basis) is geïnstalleerd.

Oranier Arktis 5 Type 5745 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 120 mm x 443 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links achteraan A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 4655 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 100 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.4 in de exploderende weergave

Origineel Zijsteen rechts achteraan A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 4655 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 100 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.2 in de exploderende weergave

Schijfafdichting A voor de Houtkachel Oranier Arktis 5

• Er zijn twee verschillende schijfafdichtingen voor de Arctic 5, zie het bestaande afdichtingskoord.

Oranier Arktis 5 Schijfafdichting Kerngegevens:

• Glasafdichting, Glaslint
• Zelfklevende afdichting
• Afmetingen (B/H) 10 mm x 2 mm
• Lengte 3,00 m
• zelfklevend

Deurafdichting A voor de Houtkachel Oranier Arktis 5

• Er zijn verschillende deurafdichtingen voor deze kachel. Raadpleeg de vorm van uw bestaande zegel. (Platte koordpakking, holle koordpakking of koordpakking).
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Arktis 5 Deurafdichting Kerngegevens:

• Afdichtingskoord, Afdichting
• Koordafdichting
• Afmetingen (B/H) 10 mm x 6 mm
• Lengte 3,00 m

Deurafdichting B voor de Houtkachel Oranier Arktis 5

• Er zijn verschillende deurafdichtingen voor deze kachel. Raadpleeg de vorm van uw bestaande zegel. (Platte koordpakking, holle koordpakking of koordpakking).
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Arktis 5 Deurafdichting Kerngegevens:

• Afdichtingskoord, Afdichting
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 9,5 mm

Origineel Bekleding van de verbrandingskamer B voor de Houtkachel Oranier Arktis 5 Type 5745

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in serie II (2-delige basis) zijn geïnstalleerd.
• De staande platen hebben een gegolfd oppervlak.

• 8-delige set

Oranier Arktis 5 Type 5745 Bekleding van de verbrandingskamer Kerngegevens:

• 8 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (321 x 51/99 x 30 mm), Bodemsteen achterzijde (321 x 73/162 x 30 mm)
• Zijsteen linksvoor (87 x 444/480 x 25 mm), zijsteen rechtsvoor (87 x 444/480 x 25 mm)
• Zijsteen links achter (120 x 395/443 x 25 mm), zijsteen rechts achter (120 x 395/443 x 25 mm)
• Achterste muur steen (182 x 394 x 25 mm)
• Spanningsomleiding (186/349 x 159 x 25 mm)

Origineel Bekleding van de verbrandingskamer A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in serie I (4-delige basis) zijn geïnstalleerd.

Oranier Arktis 5 4655 Bekleding van de verbrandingskamer Kerngegevens:

• 10 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 56 x 30 mm), Bodemsteen achterzijde (69 x 135 x 30 mm)
• Bodemsteen links (253 x 92 x 30 mm), Bodemsteen rechts (253 x 92 x 30 mm)
• Zijsteen linksvoor (450/480 x 85 x 25 mm), zijsteen rechtsvoor (450/480 x 85 x 25 mm)
• Zijsteen links achter (405/450 x 100 x 25 mm), zijsteen rechts achter (405/450 x 100 x 25 mm)
• geperforeerde aAchterste muur steen (402 x 180 x 25 mm)
• Spanningsomleiding (159 x 350 x 25 mm)

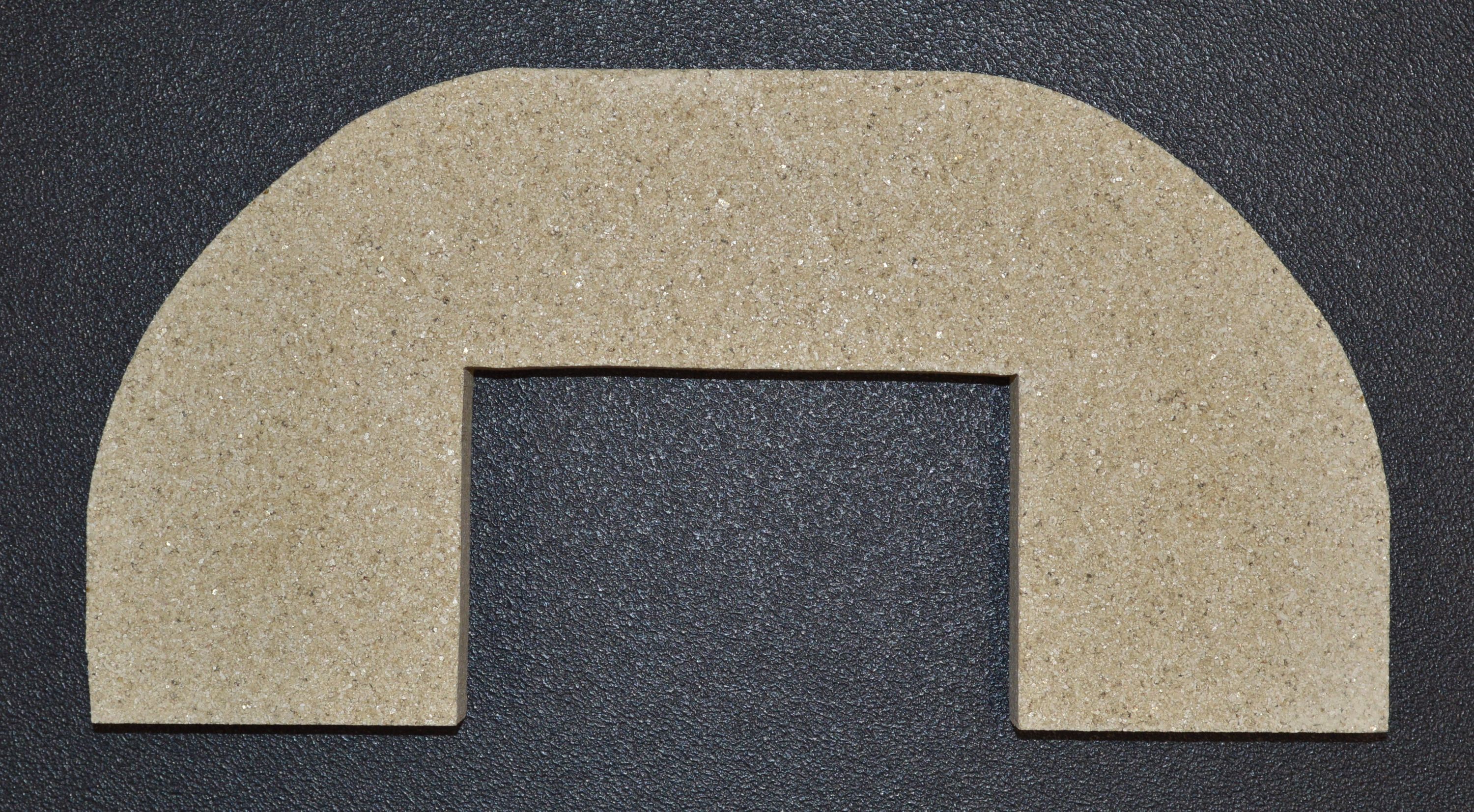

Origineel Bodemsteen achteraan B voor de Houtkachel Oranier Arktis 5 Type 5745

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie II (2-delige basis) is geïnstalleerd.

Oranier Arktis 5 Type 5745 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 321 mm x 162 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in serie I (4-delige basis) is geïnstalleerd.

Oranier Arktis 5 4655 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 56 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.8 in de exploderende weergave

Origineel Bodemsteen Set A voor de Houtkachel Oranier Arktis 5 Type 4655

• 4-delige set

Oranier Arktis 5 Type 4655 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 56 x 30 mm), Bodemsteen achterzijde (69 x 135 x 30 mm)
• Bodemsteen links (253 x 92 x 30 mm), Bodemsteen rechts (253 x 92 x 30 mm)

• Posities 32,6, 32,7 en 32,8 in de explosietekening

Origineel Bodemsteen Set B voor de Houtkachel Oranier Arktis 5 5745

Oranier Arktis 5 5745 Bodemsteen Kerngegevens:

• 2 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen vooraan (321 x 51/99 x 30 mm)
• Bodemsteen achterzijde (321 x 73/162 x 30 mm)

• Posities 40A in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in serie I (4-delige basis) zijn geïnstalleerd.

Oranier Arktis 5 4655 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (450/480 x 85 x 25 mm), zijsteen rechtsvoor (450/480 x 85 x 25 mm),
• Zijsteen links achter (405/450 x 100 x 25 mm), zijsteen rechts achter (405/450 x 100 x 25 mm),
• geperforeerde Achterste muur steen (402 x 180 x 25 mm)

• Items 32.1, 32.2, 32.3, 32.4 en 32.5 in de explosietekening

Origineel Zijsteen Set B voor de Houtkachel Oranier Arktis 5 Type 5745

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in serie II (2-delige basis) zijn geïnstalleerd.

• 5-delige set

Oranier Arktis 5 Type 5745 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (87 x 444/480 x 25 mm)
• Zijsteen links achter (120 x 395/443 x 25 mm)
• Zijsteen rechtsvoor (87 x 444/480 x 25 mm)
• Zijsteen rechtsachter (120 x 395/443 x 25 mm)
• 5-voudig geperforeerde Achterste muur steen (182 x 394 x 25 mm)

• Positie 40B in de explosietekening

Schijfafdichting B voor de Houtkachel Oranier Arktis 5

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze glasafdichting is 2-delig. In het bovenste gedeelte is een ander afdichtingskoord geïnstalleerd dan aan de zijkanten en onderzijde.

Oranier Arktis 5 Schijfafdichting Kerngegevens:

• 2 delen

• zelfklevende holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Lengte 1 m

De ruitafdichting voorkomt het ontsnappen van rookgassen en wordt op de verwarmingsdeur gemonteerd. Ook tussen de ruit en de glashouders is een afdichtkoord aangebracht.

Deurafdichting C voor de Houtkachel Oranier Arktis 5

• Er zijn verschillende deurafdichtingen voor deze kachel. Raadpleeg de vorm van uw bestaande zegel. (Platte koordpakking, holle koordpakking of koordpakking).
• We raden aan om het rafelen van de uiteinden te vermijden, bindmiddel!

Oranier Arktis 5 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Koordafdichting
• Lengte 3,00 m
• Diameter 10 mm

Origineel Aslade voor de Houtkachel Oranier Arktis 5

• geschikt voor type 4655 (4-delig bodemdeel)
• geschikt voor type 5745 (2-delig bodemdeel)

Oranier Arktis 5 Aslade Kerngegevens:

• Asdoos, Opvangbak
• Materiaal Staal
• Kleur gietgrijs

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
