Onderdelen voor Oranier Arktis 8 Houtkachel

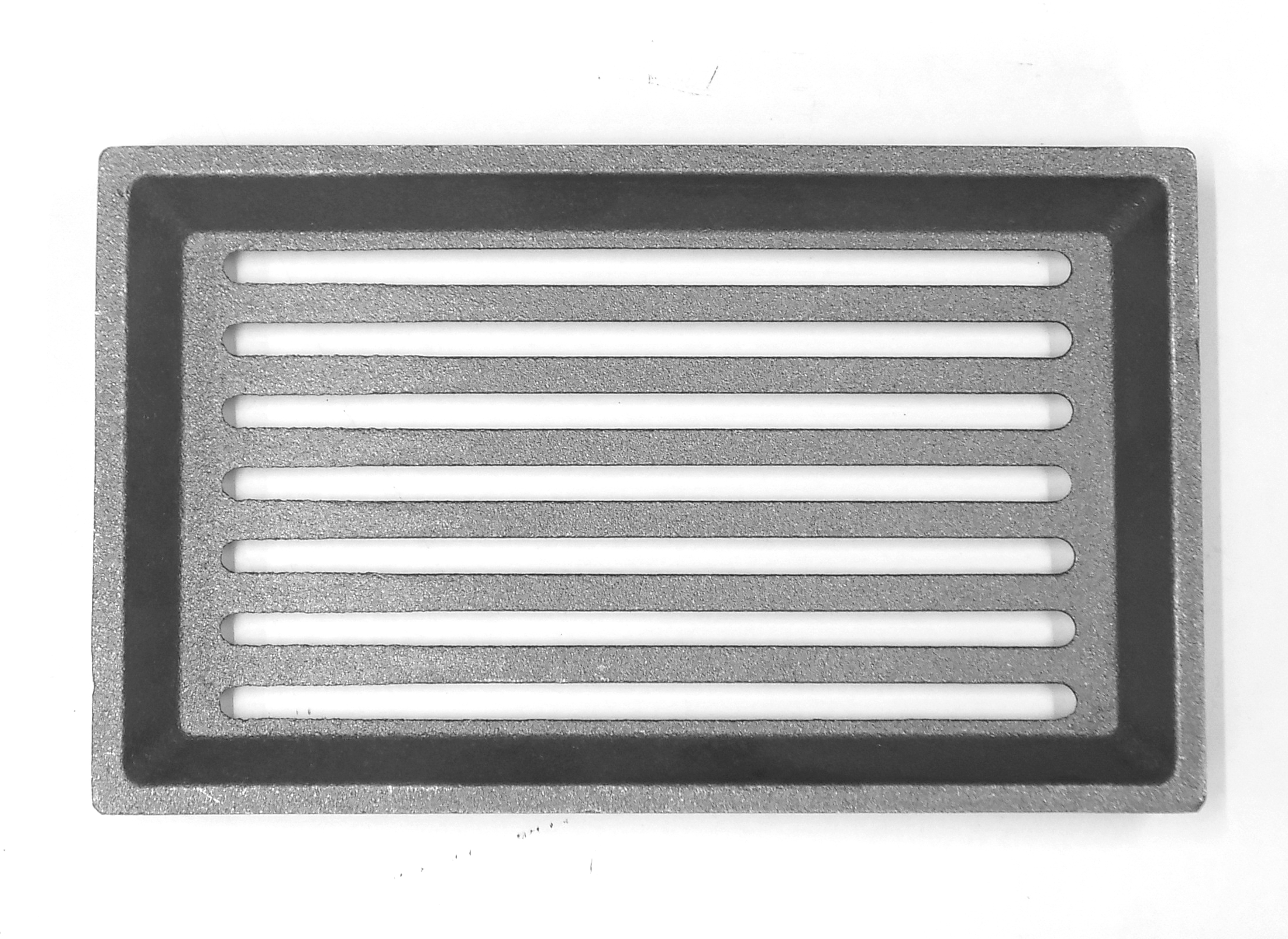

Origineel Asrooster voor de Houtkachel Oranier Arktis 8

Oranier Arktis 8 Asrooster Kerngegevens:

• Gietijzeren rooster, Vuurrooster
• Afmetingen (B/L/H) 254 mm x 154 mm x 30 mm
• Materiaal Gieten

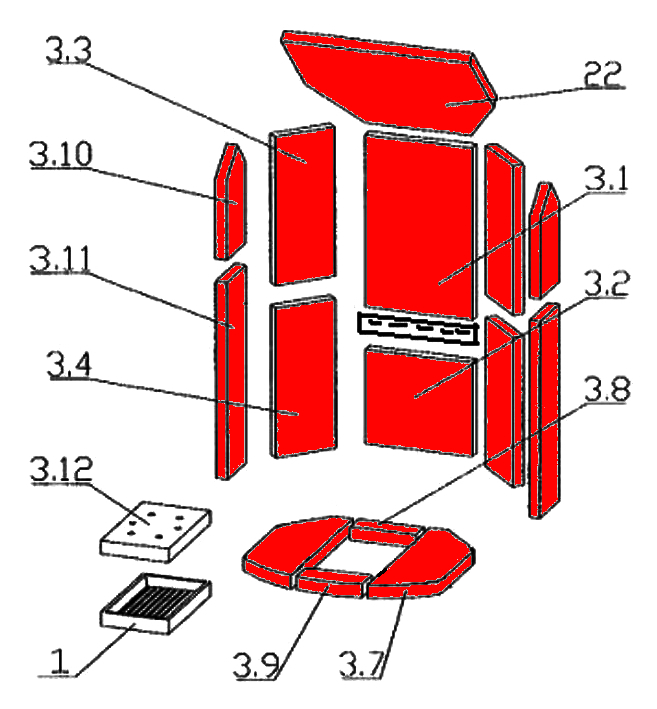

• Positie 25 in de exploderende weergave

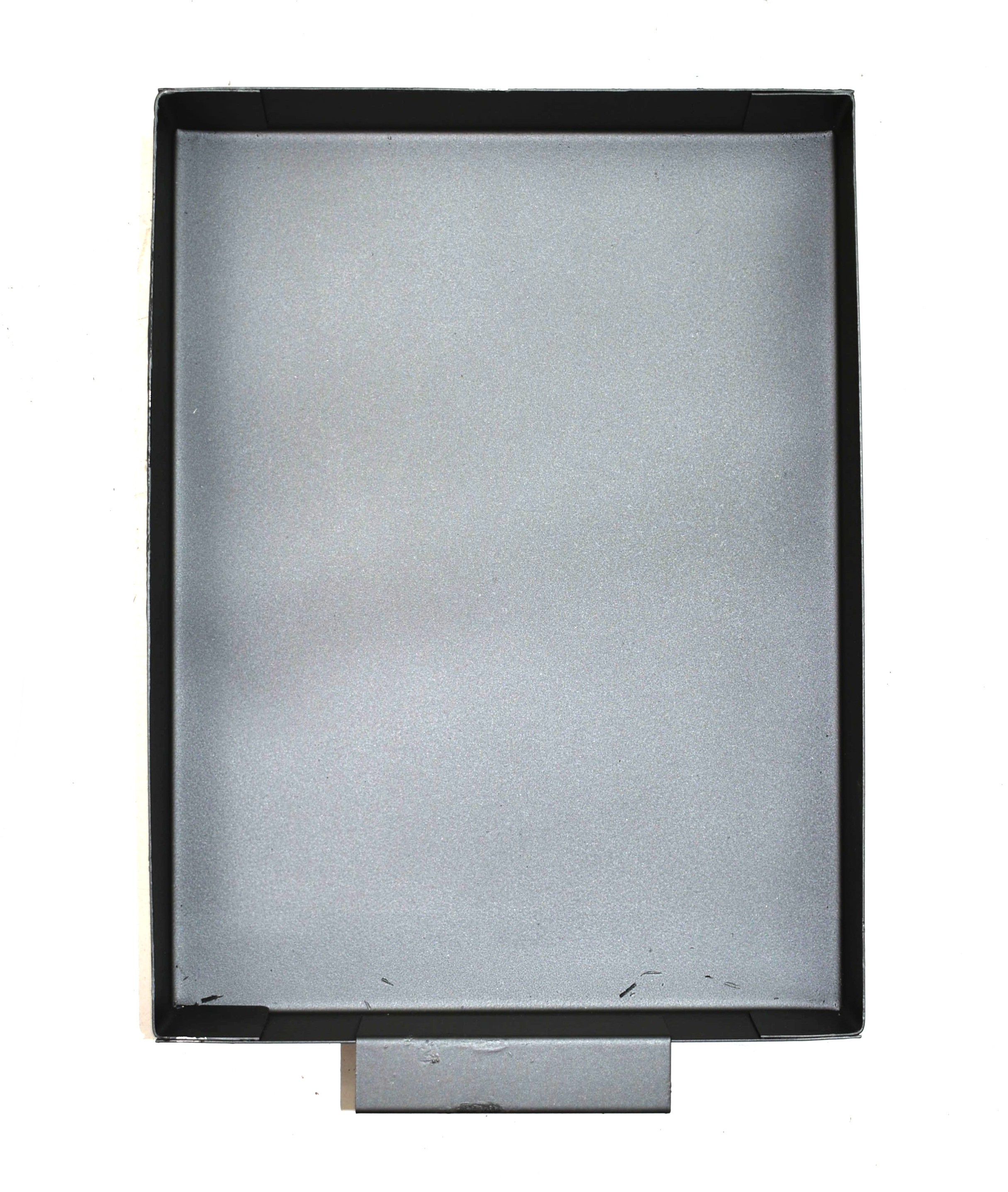

Origineel Aslade voor de Houtkachel Oranier Arktis 8 Type 4655-8 und Type 6568

Oranier Arktis 8 Type 4655-8 und Type 6568 Aslade Kerngegevens:

• Asdoos, Opvangbak
• Afmetingen (B/L/H) 232 mm x 305 mm x 54 mm
• Materiaal Gieten
• Kleur gietgrijs

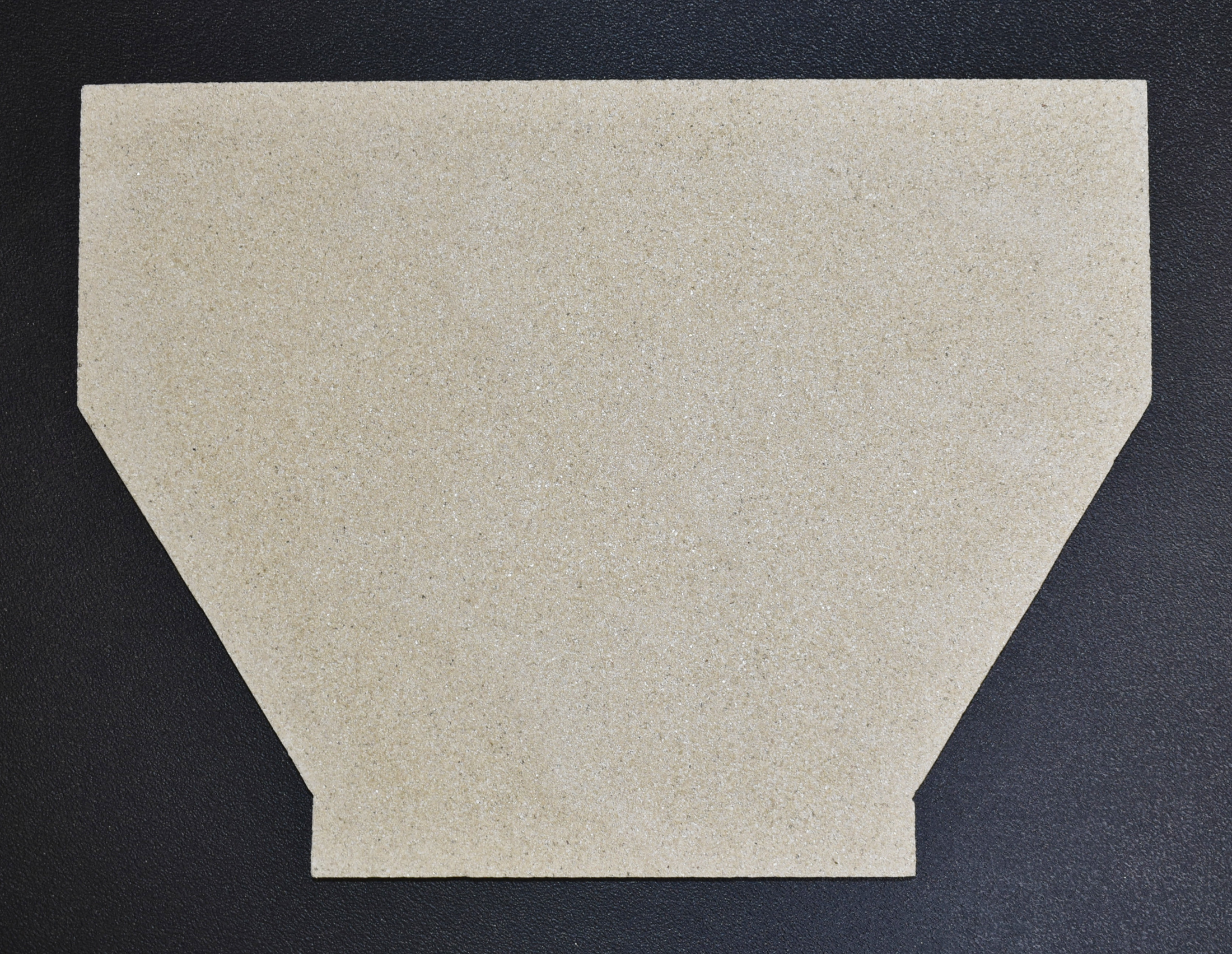

Origineel Spanningsomleiding A voor de Houtkachel Oranier Arktis 8

Oranier Arktis 8 Spanningsomleiding Kerngegevens:

• Rookgasomleiding, Rookafleider
• Vermiculietsteen
• Afmetingen (B/L/H) 320 mm x 433 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

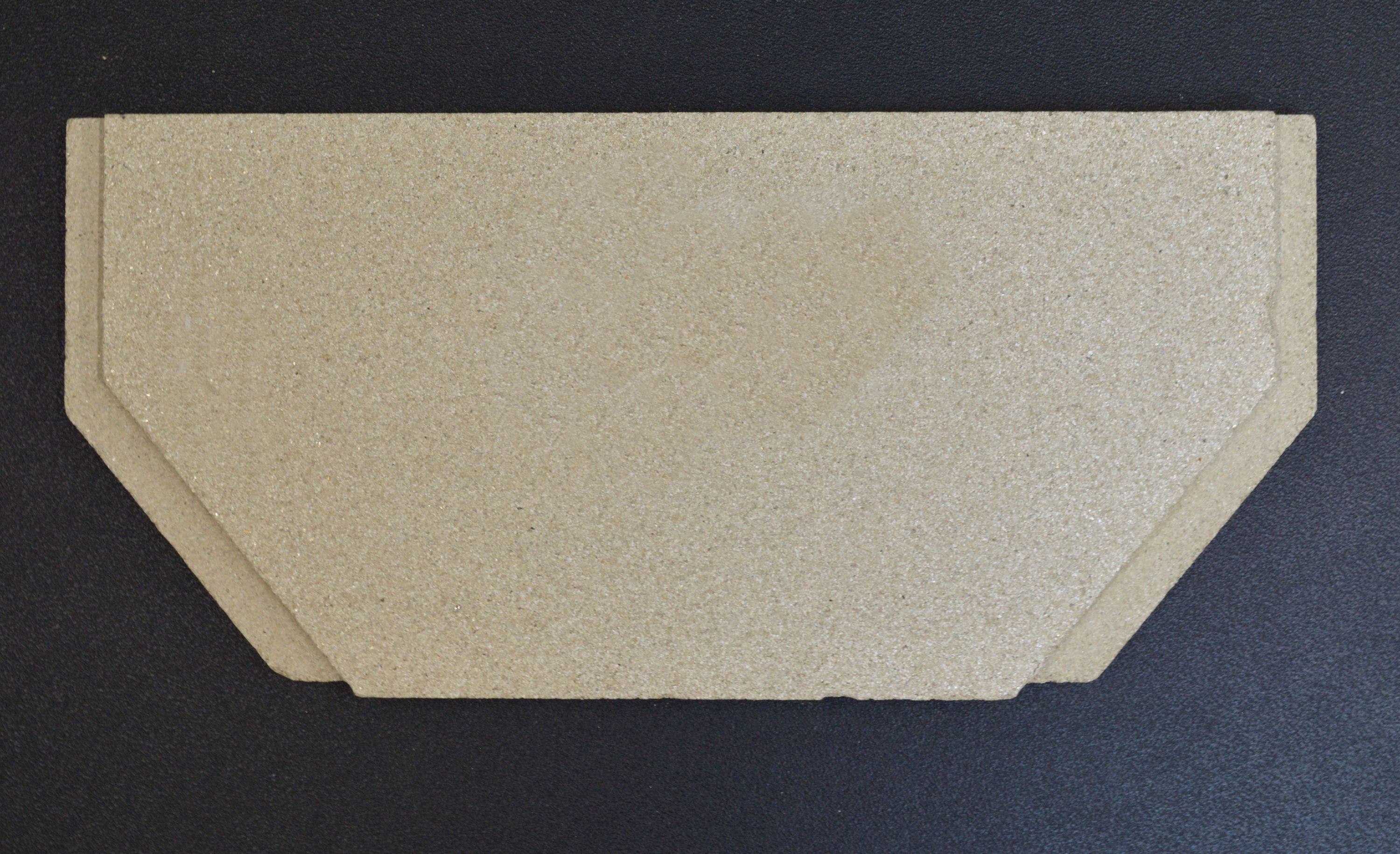

Origineel Spanningsomleiding onder C voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 Spanningsomleiding onder Kerngegevens:

• Rookafleider, Omleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 390 mm x 433 mm x 25 mm
• Materiaal Vermiculiet
• Positie 22 in de exploderende weergave

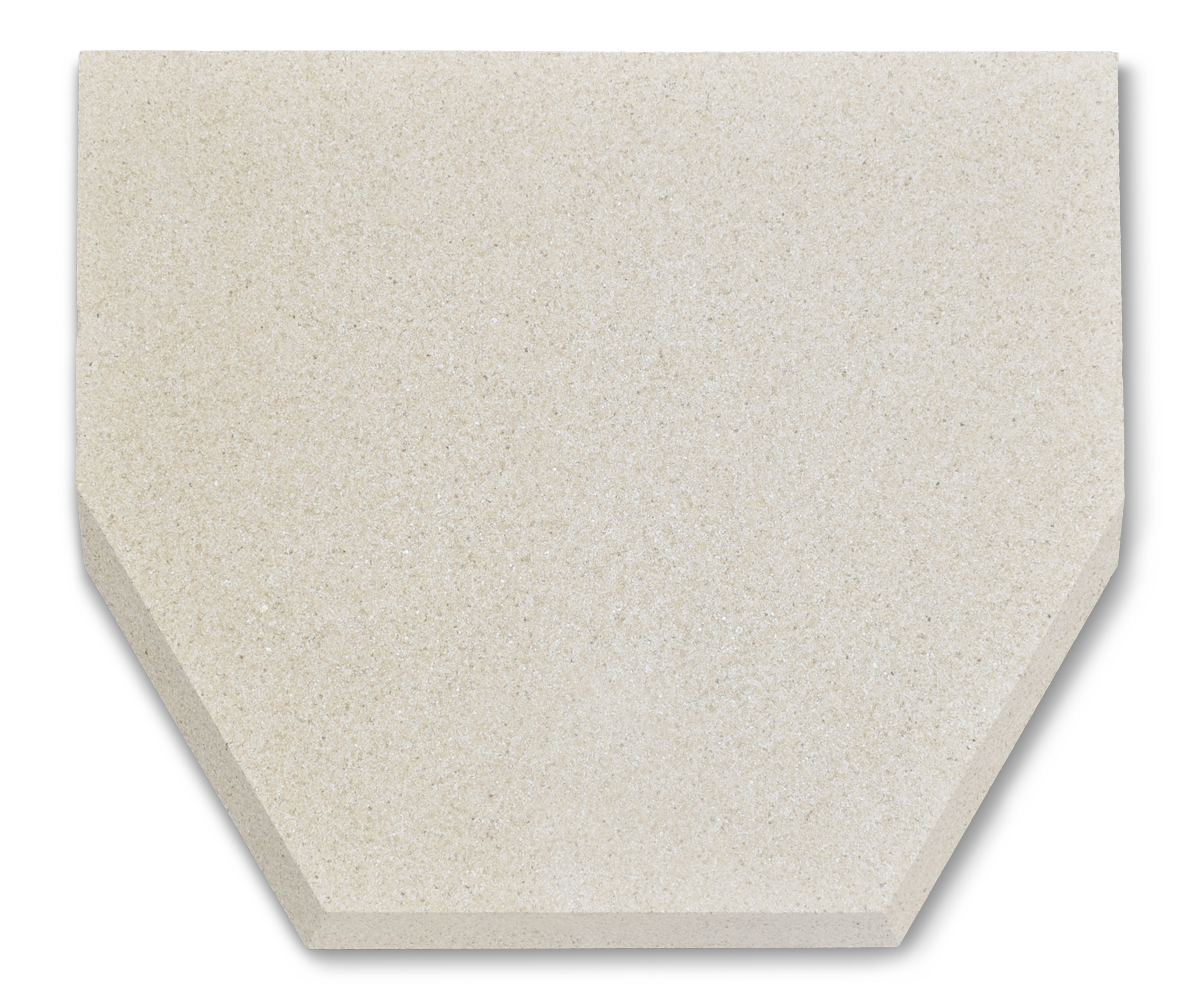

Origineel Spanningsomleiding onder B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 Spanningsomleiding onder Kerngegevens:

• Rookgasomleiding, Rookafleider
• Afmetingen (B/L/H) 370 mm x 430 mm x 25 mm
• Materiaal Vermiculiet
• Positie 22 in de exploderende weergave

Origineel Spanningsomleiding D voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring leert dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer, die een geperforeerde achtermuursteen heeft met de afmetingen 264 x 470 mm.

Oranier Arktis 8 Spanningsomleiding Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 463 mm x 215 mm x 25 mm
• Materiaal Grenamat
• Positie 32.6 in de exploderende weergave

Origineel Venster B voor de Houtkachel Oranier Arktis 8

• Er zijn twee verschillende lenzen voor de Arctic 8.
• voor modellen met een dubbele vergrendeling (de deur sluit op twee punten van de carrosserie)

Oranier Arktis 8 Venster Kerngegevens:

• Glazen ruit, Glaskeramiek
• Afmetingen (B/L/H) 430 mm x 542 mm x 4 mm
• Booglengte 465 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Origineel Venster A voor de Houtkachel Oranier Arktis 8

• Er zijn twee verschillende lenzen voor de Arctic 8.
• voor modellen met een enkel slot (de deur sluit op één punt van het karkas)

Oranier Arktis 8 Venster Kerngegevens:

• Glazen ruit, Deurglas
• Afmetingen (B/L/H) 456 mm x 550 mm x 4 mm
• Booglengte 500 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Origineel Achterste muur steen A voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240 x 210 mm).

Oranier Arktis 8 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 210 mm x 240 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Achterste muur steen onder C voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 Achterste muur steen onder Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Vermiculietsteen
• Afmetingen (B/L/H) 264 mm x 247 mm x 25 mm
• Materiaal Vermiculiet
• 8-voudig geperforeerd

Origineel Achterste muur steen boven C voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 Achterste muur steen boven Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 264 mm x 345 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Achterste muur steen boven B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 Achterste muur steen boven Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 245 mm x 385 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Achterste muur steen onder B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 Achterste muur steen onder Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Vermiculietsteen
• Afmetingen (B/L/H) 210 mm x 245 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

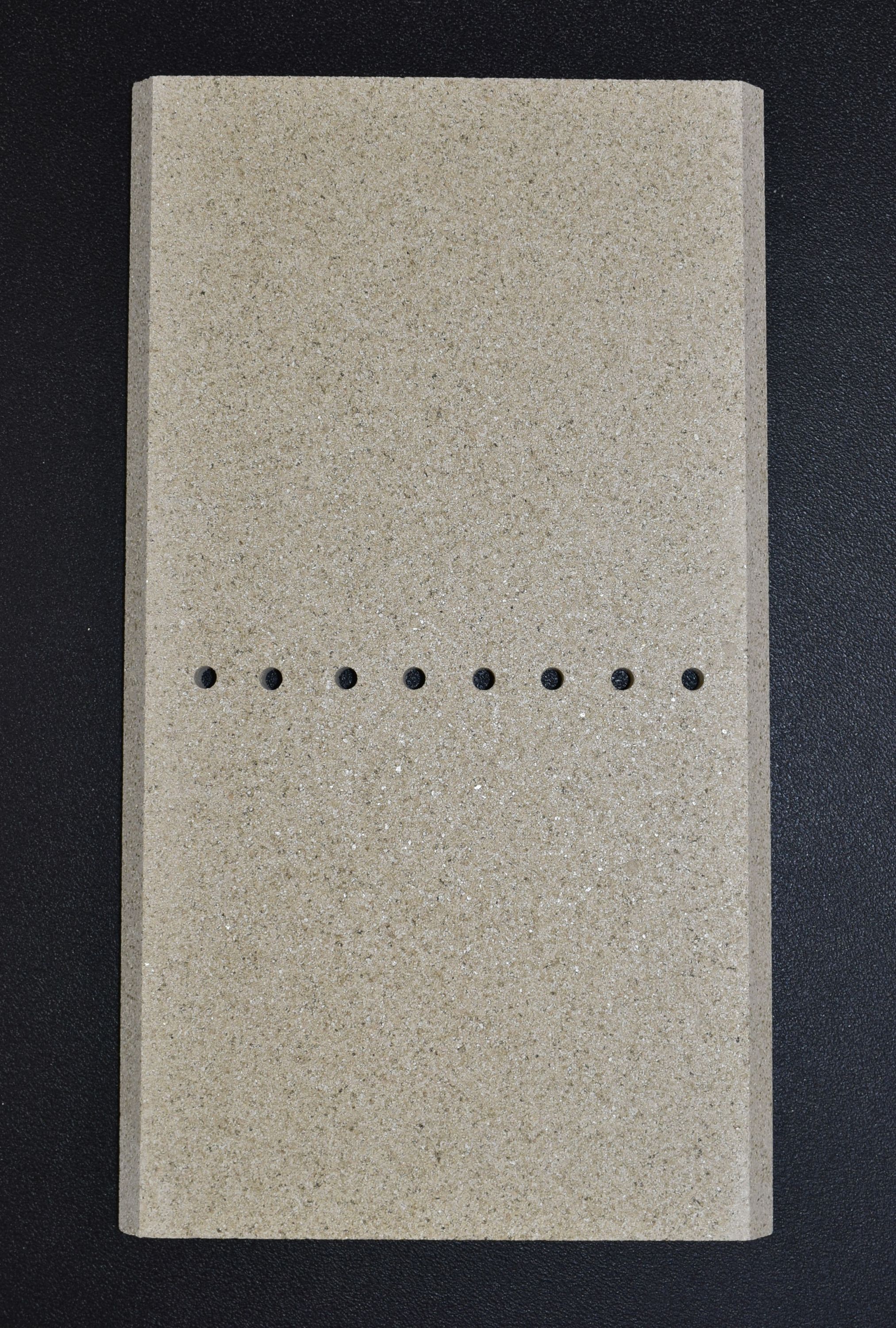

Origineel Achterste muur steen D voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring leert dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer, die een geperforeerde achtermuursteen heeft met de afmetingen 264 x 470 mm.

Oranier Arktis 8 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 264 mm x 470 mm x 25 mm
• Materiaal Grenamat
• 8-voudig geperforeerd
• Positie 32.3 in de exploderende weergave

Origineel Achterste muur steen E voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer waar de staande stenen een gegolfd oppervlak hebben en de geperforeerde achterwandsteen 260 x 460 mm groot is.

Oranier Arktis 8 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 250 mm x 460 mm x 25 mm
• Materiaal Vermiculiet
• 8-voudig geperforeerd
• gegolfd oppervlak

Deurafdichting A voor de Houtkachel Oranier Arktis 8

• geschikt voor het model met de eenpuntsvergrendeling (de deur sluit op één punt van de romp)
• Er zijn verschillende afdichtingen, gelieve vooraf te controleren of het een koordafdichting, een holle koordafdichting of een lipafdichting is die in uw koffer is geïnstalleerd.

Oranier Arktis 8 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichtingskoord
• Koordafdichting
• Lengte 3,00 m
• Diameter 10 mm

Origineel Zijsteen links voorkant A voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240 x 210 mm).

Oranier Arktis 8 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 112 mm x 460 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Zijsteen rechts voorkant A voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240 x 210 mm).

Oranier Arktis 8 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 112 mm x 460 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Zijsteen links voorkant boven B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 Zijsteen links voorkant boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 230 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.10 in de exploderende weergave

Origineel Zijsteen links voorkant boven C voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 Zijsteen links voorkant boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 230 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.10 in de exploderende weergave

Origineel Zijsteen rechts voorkant boven B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 Zijsteen rechts voorkant boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 230 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts voorkant boven C voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 Zijsteen rechts voorkant boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 230 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts voorkant onder B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 Zijsteen rechts voorkant onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 440 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts voorkant onder C voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 Zijsteen rechts voorkant onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 440 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links voorkant onder B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 Zijsteen links voorkant onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 440 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.11 in de exploderende weergave

Origineel Zijsteen links voorkant onder C voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 Zijsteen links voorkant onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 440 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.11 in de exploderende weergave

Origineel Zijsteen rechts voorkant D voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring leert dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer, die een geperforeerde achtermuursteen heeft met de afmetingen 264 x 470 mm.

Oranier Arktis 8 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 95 mm x 568 mm x 25 mm
• Materiaal Grenamat
• Positie 32.1 in de exploderende weergave

Origineel Zijsteen links voorkant D voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring leert dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer, die een geperforeerde achtermuursteen heeft met de afmetingen 264 x 470 mm.

Oranier Arktis 8 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 95 mm x 568 mm x 25 mm
• Materiaal Grenamat
• Positie 32.1 in de exploderende weergave

Origineel Deurveer voor de Houtkachel Oranier Arktis 8 4655-8

Oranier Arktis 8 4655-8 Deurveer Kerngegevens:

• Verwarmingsdeurveer, Trekveer
• Afmetingen (L) 9,5 mm
• Diameter 7,5 mm
• Materiaal Verende staaldraad

Origineel Zijsteen links achteraan E voor de Houtkachel Oranier Arktis 8 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer waar de staande stenen een gegolfd oppervlak hebben en de geperforeerde achterwandsteen 260 x 460 mm groot is.

Oranier Arktis 8 4655-8 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 515 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts achteraan E voor de Houtkachel Oranier Arktis 8 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer waar de staande stenen een gegolfd oppervlak hebben en de geperforeerde achterwandsteen 260 x 460 mm groot is.

Oranier Arktis 8 4655-8 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 515 mm x 35 mm
• Materiaal Vermiculiet

Deurafdichting B voor de Houtkachel Oranier Arktis 8

• geschikt voor het model met de tweepuntsvergrendeling (de deur sluit op twee punten van de carrosserie)
• Er zijn verschillende afdichtingen, gelieve vooraf te controleren of het een koordafdichting, een holle koordafdichting of een lipafdichting is die in uw koffer is geïnstalleerd.

Oranier Arktis 8 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichtingskoord
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 9,5 mm

Origineel Zijsteen rechts achteraan A voor de Houtkachel Oranier Arktis 8 Type 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240 x 210 mm).

Oranier Arktis 8 Type 4655-8 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 420 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen links achteraan A voor de Houtkachel Oranier Arktis 8 Type 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240 x 210 mm).

Oranier Arktis 8 Type 4655-8 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 420 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen links achteraan boven B voor de Houtkachel Oranier Arktis 8 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 4655-8 Zijsteen links achteraan boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen links achteraan onder B voor de Houtkachel Oranier Arktis 8 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 4655-8 Zijsteen links achteraan onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Zijsteen rechts achteraan boven B voor de Houtkachel Oranier Arktis 8 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 4655-8 Zijsteen rechts achteraan boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts achteraan onder B voor de Houtkachel Oranier Arktis 8 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 4655-8 Zijsteen rechts achteraan onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links achteraan boven C voor de Houtkachel Oranier Arktis 8 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 4655-8 Zijsteen links achteraan boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen links achteraan onder C voor de Houtkachel Oranier Arktis 8 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 4655-8 Zijsteen links achteraan onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Zijsteen rechts achteraan boven C voor de Houtkachel Oranier Arktis 8 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 4655-8 Zijsteen rechts achteraan boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts achteraan onder C voor de Houtkachel Oranier Arktis 8 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 4655-8 Zijsteen rechts achteraan onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links achteraan D voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring leert dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer, die een geperforeerde achtermuursteen heeft met de afmetingen 264 x 470 mm.

Oranier Arktis 8 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 520 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.2 in de exploderende weergave

Origineel Bekleding van de verbrandingskamer E voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterwandsteen (260 x 460 mm).

Oranier Arktis 8 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen vooraan (155 x 22/33 x 30 mm)
• Bodemsteen links (140 x 330 x 30 mm), Bodemsteen rechts (140 x 330 x 30 mm)
• Zijsteen linksvoor (100 x 512/563 x 25/35 mm), zijsteen linksachter (135 x 456/515 x 25/35 mm)
• Zijsteen rechtsvoor (100 x 512/563 x 25/35 mm), zijsteen rechtsachter (135 x 456/515 x 25/35 mm)
• Achterste muur steen 8-voudig geperforeerd (250 x 460 x 25 mm)
• Spanningsomleiding (310/472 x 215 x 25 mm)

• Posities 41A, 41B, 41C in de explosietekening

Schijfafdichting B voor de Houtkachel Oranier Arktis 8 4655-8

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze profielafdichting is 1-delig en wordt rondom gemonteerd

Oranier Arktis 8 4655-8 Schijfafdichting Kerngegevens:

• Glasafdichting, Afdichtingskoord
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend

Origineel Bodemsteen links B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 139 mm x 363 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen rechts B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 139 mm x 363 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.7 in de exploderende weergave

Origineel Bodemsteen rechts C voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 139 mm x 363 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.7 in de exploderende weergave

Origineel Bodemsteen links C voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 139 mm x 363 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen voorkant B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 153 mm x 62 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.9 in de exploderende weergave

Origineel Bodemsteen voorkant C voor de Houtkachel Oranier Arktis 8 4655-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 4655-8 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 153 mm x 62 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.9 in de exploderende weergave

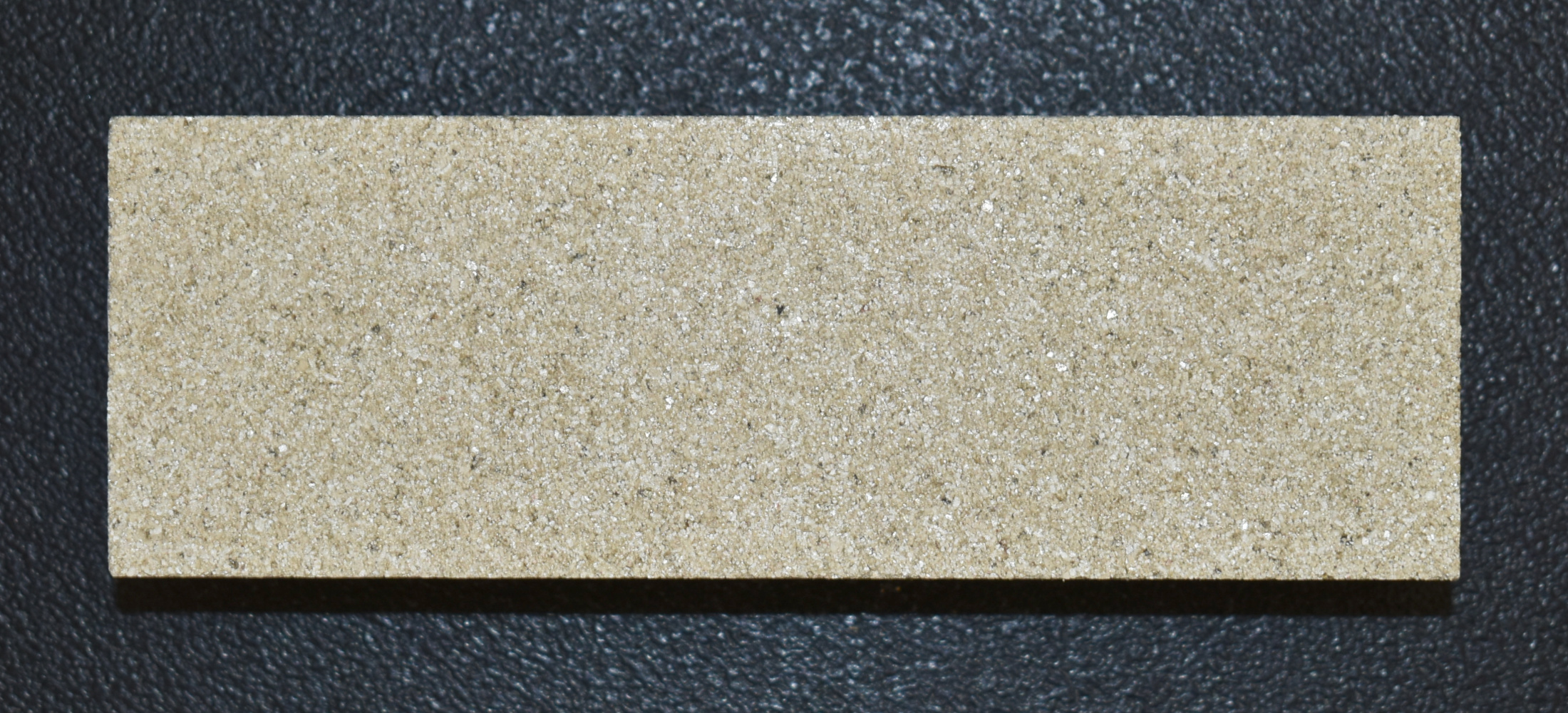

Origineel Bodemsteen achteraan B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer past, waarvan de achterste muur bestaat uit achterste muursteen onderaan (245 x 210 mm) en achterste muursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.

Oranier Arktis 8 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 154 mm x 53 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen achteraan C voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 mm) en de achterwandsteen bovenaan (264 x 345 mm).

Oranier Arktis 8 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 154 mm x 53 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen achteraan D voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• De ervaring leert dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer, die een geperforeerde achtermuursteen heeft met de afmetingen 264 x 470 mm.

Oranier Arktis 8 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 154 mm x 53 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.7 in de exploderende weergave

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240 x 210 mm).

Oranier Arktis 8 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vuurvaste stenen
• Afmetingen (B/L/H) 150 mm x 70 mm x 30 mm
• Materiaal Chamotte
• Positie 3.9 in de exploderende weergave

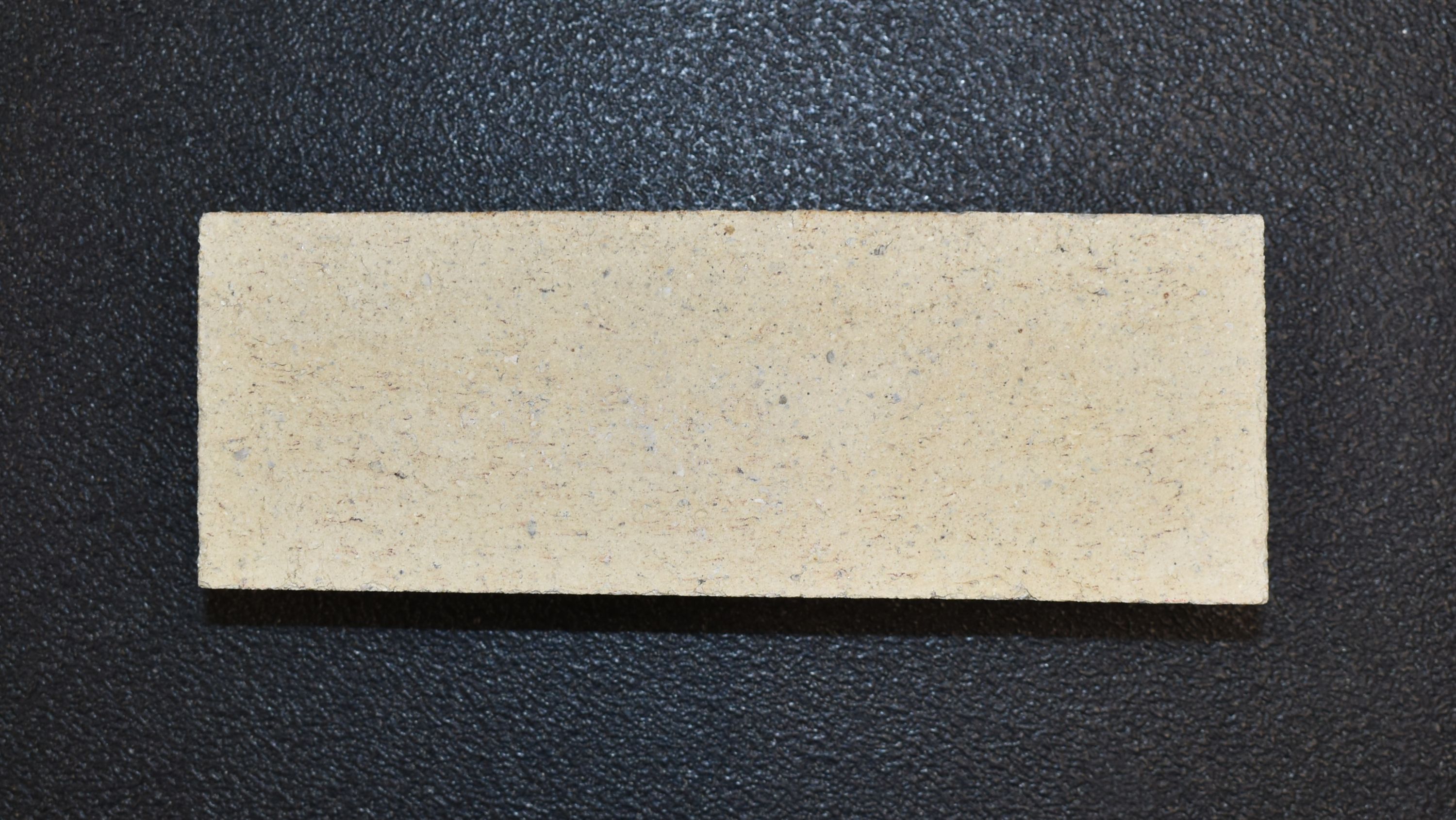

Origineel Bodemsteen achteraan A voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240 x 210 mm).

Oranier Arktis 8 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vuurvaste stenen
• Afmetingen (B/L/H) 150 mm x 50 mm x 30 mm
• Materiaal Chamotte
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen voorkant D voor de Houtkachel Oranier Arktis 8 Type 4655-8, 6568

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring leert dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer, die een geperforeerde achtermuursteen heeft met de afmetingen 264 x 470 mm.

Oranier Arktis 8 Type 4655-8, 6568 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 155 mm x 35 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.8 in de exploderende weergave

Origineel Bodemsteen rechts D voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring leert dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer, die een geperforeerde achtermuursteen heeft met de afmetingen 264 x 470 mm.

Oranier Arktis 8 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 139 mm x 332 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.9 in de exploderende weergave

Origineel Bodemsteen links D voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring leert dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer, die een geperforeerde achtermuursteen heeft met de afmetingen 264 x 470 mm.

Oranier Arktis 8 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 139 mm x 332 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.9 in de exploderende weergave

Origineel Bekleding van de verbrandingskamer B voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• Opvallend aan deze bekleding is de 2-delige achtermuur, die bestaat uit een achtermuursteen onderaan (245 x 210 mm) en een achtermuursteen bovenaan (245 x 385 mm). Meestal zit er een stalen strip tussen de twee achterste gevelstenen.
• Om het aantal verbrandingskamerstenen te zien, raden wij aan om de onderste trekdeflector te verwijderen. (sommige stenen zitten erachter)

Oranier Arktis 8 Bekleding van de verbrandingskamer Kerngegevens:

• 15 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 62 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 190/363 x 30 mm), Bodemsteen rechts (139 x 190/363 x 30 mm)
• Zijsteen links voorkant boven (115 x 230 x 25 mm), Zijsteen links voorkant onder (115 x 440 x 25 mm)
• Zijsteen linksachter boven (137 x 334 x 25 mm), zijsteen linksachter onder (137 x 334 x 25 mm)
• Zijsteen rechtsvoor boven (115 x 230 x 25 mm), zijsteen rechtsvoor onder (115 x 440 x 25 mm)
• Zijsteen rechtsachter boven (137 x 334 x 25 mm), zijsteen rechtsachter onder (137 x 334 x 25 mm)
• Achterste muur steen onder (245 x 210 x 25 mm), Achterste muur steen boven (245 x 385 x 25 mm)
• Spanningsomleiding onderaan (240/430 x 370 x 25 mm)

Origineel Bekleding van de verbrandingskamer D voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuursteen (264 x 470 mm).

Oranier Arktis 8 Bekleding van de verbrandingskamer Kerngegevens:

• 10 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (154 x 37 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (138 x 333 x 30 mm), Bodemsteen rechts (138 x 333 x 30 mm)
• Zijsteen linksvoor (95 x 520/565 x 25 mm), zijsteen linksachter (137 x 468/515 x 25 mm)
• Zijsteen rechtsvoor (95 x 520/565 x 25 mm), zijsteen rechtsachter (137 x 468/515 x 25 mm)
• Achterste muur steen (264 x 470 x 25 mm)
• Spanningsomleiding (300/463 x 213 x 25 mm)

Origineel Bodemsteen links E voor de Houtkachel Oranier Arktis 8 4655-8, 6568

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer waar de staande stenen een gegolfd oppervlak hebben en de geperforeerde achterwandsteen 260 x 460 mm groot is.

Oranier Arktis 8 4655-8, 6568 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 220 mm x 329 mm x 31 mm
• Materiaal Vermiculiet

Origineel Bodemsteen rechts E voor de Houtkachel Oranier Arktis 8 Type 4655-8, Type 6568

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer waar de staande stenen een gegolfd oppervlak hebben en de geperforeerde achterwandsteen 260 x 460 mm groot is.

Oranier Arktis 8 Type 4655-8, Type 6568 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 220 mm x 329 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen voorkant E voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer waar de staande stenen een gegolfd oppervlak hebben en de geperforeerde achterwandsteen 260 x 460 mm groot is.

Oranier Arktis 8 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 155 mm x 34 mm x 30 mm
• Materiaal Vermiculiet

Origineel Zijsteen links voorkant E voor de Houtkachel Oranier Arktis 8 Type 4655-8, Type 6568

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer waar de staande stenen een gegolfd oppervlak hebben en de geperforeerde achterwandsteen 260 x 460 mm groot is.

Oranier Arktis 8 Type 4655-8, Type 6568 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 100 mm x 563 mm x 35 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts voorkant E voor de Houtkachel Oranier Arktis 8 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer waar de staande stenen een gegolfd oppervlak hebben en de geperforeerde achterwandsteen 260 x 460 mm groot is.

Oranier Arktis 8 Type 5448 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 100 mm x 563 mm x 35 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts achteraan D voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer, die een geperforeerde achtermuursteen heeft met de afmetingen 264 x 470 mm.

Oranier Arktis 8 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 520 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.4 in de exploderende weergave

Schijfafdichting A voor de Houtkachel Oranier Arktis 8 Type 4655-8

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze glasafdichting is 2-delig. In het bovenste gedeelte is een ander afdichtingskoord geïnstalleerd dan aan de zijkanten en onderzijde.

Oranier Arktis 8 Type 4655-8 Schijfafdichting Kerngegevens:

• 2 delen

• zelfklevende holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Lengte 1 m

De ruitafdichting voorkomt het ontsnappen van rookgassen en wordt op de verwarmingsdeur gemonteerd. Ook tussen de ruit en de glashouders is een afdichtkoord aangebracht.

Origineel Schijfafdichting Set A voor de Houtkachel Oranier Arktis 8 Type 4655-8

• Voor dit model zijn er verschillende schijfverzegelingen. Raadpleeg het type van uw schijfhouder. (rails of klemmen)
• Deze set is inclusief schijfhouderklemmen.

• 23-delige set

Oranier Arktis 8 Type 4655-8 Schijfafdichting Kerngegevens:

• 23 stuks

• Holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m
• zelfklevend

• Lipafdichting
• is bovenop gemonteerd
• Lengte 1 m
• zelfklevend

• Lijm
• 17 ml, buis
• hittebestendig

• Bind voor de zegeluiteinden
• 2 stroken

• Antislipbescherming voor het raam (U-plaat)
• 6 stuks

• Moer van messing
• 6 stuks

• Schijfhouder / klem (geperforeerde hoek)
• 6 stuks

De ruitafdichting zorgt ervoor dat de kijkruit optimaal op het ovenlichaam en op de glashouders rust, zodat het deurglas voldoende ruimte heeft voor uitzetting.

Origineel Spanningsomleiding E voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achterste muursteen.
• De ervaring heeft geleerd dat deze brandkamersteen is geïnstalleerd in de verbrandingskamer waar de staande stenen een gegolfd oppervlak hebben en de geperforeerde achterwandsteen 260 x 460 mm groot is.

Oranier Arktis 8 Spanningsomleiding Kerngegevens:

• Rookgasomleiding, Rookafleider
• Afmetingen (B/L/H) 472 mm x 215 mm x 25 mm
• Materiaal Vermiculiet
• Positie 41A in de exploderende weergave

Origineel Bekleding van de verbrandingskamer C voor de Houtkachel Oranier Arktis 8 4655-8 und 4655-8Z

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de achtermuurstenen.
• Opvallend aan deze bekleding is de 2-delige achterwand, die bestaat uit de geperforeerde achterwandsteen aan de onderkant (264 x 247 mm) en de achterwandsteen aan de bovenkant (264 x 345 mm).
• Om het aantal verbrandingskamerstenen te zien, raden wij aan om de onderste trekdeflector te verwijderen. (sommige stenen zitten erachter)

Oranier Arktis 8 4655-8 und 4655-8Z Bekleding van de verbrandingskamer Kerngegevens:

• 15 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 62 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 190/363 x 30 mm), Bodemsteen rechts (139 x 190/363 x 30 mm)
• geperforeerde Achterste muur steen onder (264 x 247 x 25 mm), Achterste muur steen boven (264 x 345 x 25 mm)
• Zijsteen links voorkant boven (115 x 230 x 25 mm), Zijsteen links voorkant onder (115 x 440 x 25 mm)
• Zijsteen linksachter boven (137 x 334 x 25 mm), zijsteen linksachter onder (137 x 334 x 25 mm)
• Zijsteen rechtsvoor boven (115 x 230 x 25 mm), zijsteen rechtsvoor onder (115 x 440 x 25 mm)
• Zijsteen rechtsachter boven (137 x 334 x 25 mm), zijsteen rechtsachter onder (137 x 334 x 25 mm)
• Spanningsomleiding onderaan (433 x 390 x 25 mm)

• Items 3.1, 3.2, 3.3, 3.4, 3.7, 3.8, 3.9, 3.10, 3.11, 22 in de explosietekening

Origineel Schijfhouder voor de Houtkachel Oranier Arktis 8

• De ervaring leert dat in dit model 6 schijfhouders zijn geïnstalleerd.

Oranier Arktis 8 Schijfhouder Kerngegevens:

• Hoeveelheid 1 stuk
• Glashouder, Houder voor ruit
• Afmetingen (B/L) 23 mm x 50 mm
• Materiaal Staal
• 1-gaats gestanst
• Positie 14 in de exploderende weergave

Origineel Schijfhouder Set voor de Houtkachel Oranier Arktis 8

• De ervaring leert dat in dit model 6 schijfhouders zijn geïnstalleerd.

Oranier Arktis 8 Schijfhouder Kerngegevens:

• 6 stuks
• Afmetingen 50 x 23 mm
• Materiaal staal
• 1-gaats gestanst

Afdichting voor Schijfhouder voor de Houtkachel Oranier Arktis 8 Type 4665-8

• De lengte van dit afdichtingskoord is voldoende om de vlakke afdichting van de bovenste en onderste schijfhouder te vervangen.

Oranier Arktis 8 Type 4665-8 Afdichting voor Schijfhouder Kerngegevens:

• Afdichtingskoord, Afdichtingstape
• Zelfklevende afdichting
• Afmetingen (B/H) 10 mm x 2 mm
• Lengte 2,00 m
• zelfklevend

Deurafdichting C voor de Houtkachel Oranier Arktis 8

• Er zijn verschillende afdichtingen, gelieve vooraf te controleren of het een koordafdichting, een holle koordafdichting of een lipafdichting is die in uw koffer is geïnstalleerd.

Oranier Arktis 8 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Lipafdichting
• Afmetingen (B/H) 6 mm x 16 mm
• Lengte 3,00 m
• zelfklevend

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
