Onderdelen voor Oranier Eck Houtkachel

Deurafdichting voor de Houtkachel Oranier Kiruna 6 Hoek 6 Hoek

• Voor de montage van deze afdichting is een lijm nodig.

Oranier Kiruna 6 Hoek 6 Hoek Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Koordafdichting
• Lengte 3,00 m
• Diameter 10 mm

Origineel Deurklink voor de Houtkachel Oranier Kiruna 6 Hoek

• 2-delige set

Oranier Kiruna 6 Hoek Deurklink Kerngegevens:

• Handvat, Deurknop
• Afmetingen (B/L/H) 45 mm x 195 mm x 24 mm
• Afmetingen schroeflengte 22mm, diameter 14mm

Schijfafdichting voor de Houtkachel Oranier Kiruna 6 Hoek 6 Hoek

Oranier Kiruna 6 Hoek 6 Hoek Schijfafdichting Kerngegevens:

• Glasafdichting, Afdichtingskoord
• Zelfklevende afdichting
• Afmetingen (B/H) 10 mm x 2 mm
• Lengte 2,00 m
• zelfklevend

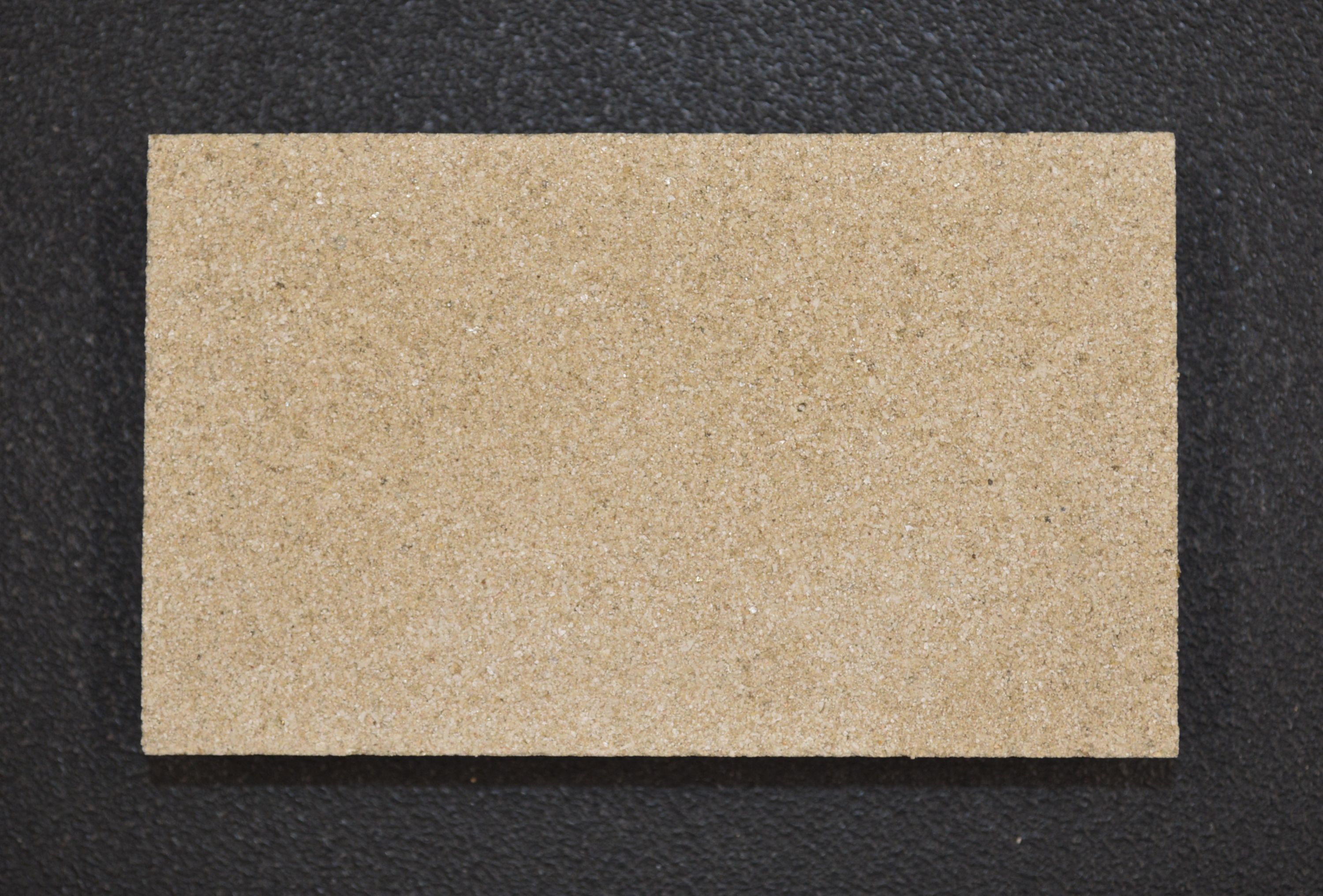

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Kiruna 6 Hoek 6 Hoek

• Er zijn verschillende baksteenbekledingen voor dit model. Raadpleeg het sluitingsmechanisme van uw open haard.
• De ervaring leert dat deze brandkamersteen is gebruikt in modellen met een eenpuntsvergrendeling. (verwarming deur sluit op een punt op het lichaam)
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende afmetingen heeft: Bodemsteen voor (135 x 110 mm), Bodemsteen achter (135 x 80 mm), Bodemsteen links (106 x 325 mm), zijsteen links voor (103 x 485 mm)

Oranier Kiruna 6 Hoek 6 Hoek Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 110 mm x 30 mm
• Materiaal Vermiculiet
• Positie 7 in de exploderende weergave

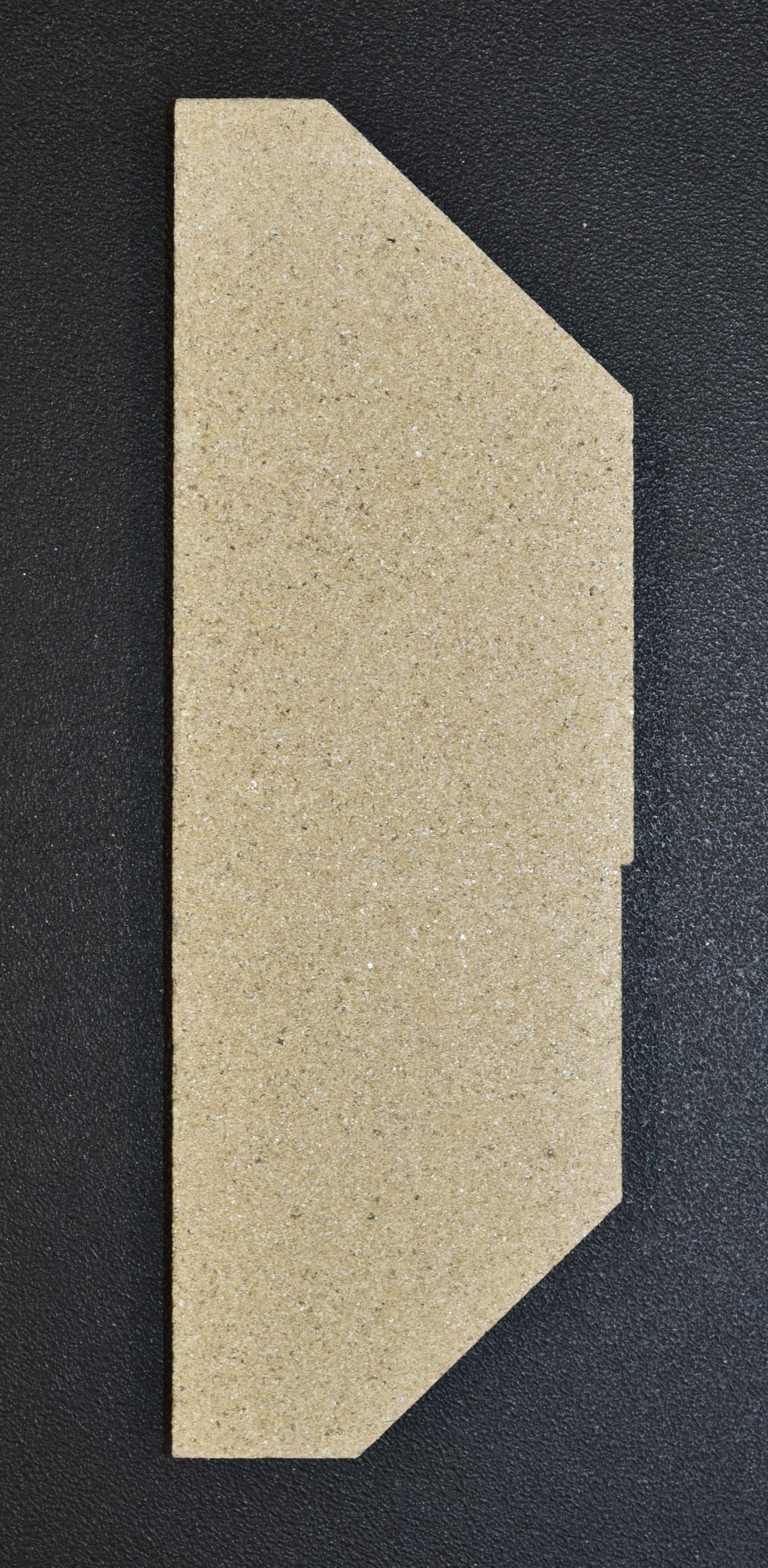

Origineel Bodemsteen rechts A voor de Houtkachel Oranier Kiruna 6 Hoek 6 Hoek

• Er zijn verschillende baksteenbekledingen voor dit model. Raadpleeg het sluitingsmechanisme van uw open haard.
• De ervaring leert dat deze brandkamersteen is gebruikt in modellen met een eenpuntsvergrendeling. (verwarming deur sluit op een punt op het lichaam)
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende afmetingen heeft: Bodemsteen voor (135 x 110 mm), Bodemsteen achter (135 x 80 mm), Bodemsteen links (106 x 325 mm), zijsteen links voor (103 x 485 mm)

Oranier Kiruna 6 Hoek 6 Hoek Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 106 mm x 325 mm x 30 mm
• Materiaal Vermiculiet
• Positie 8 in de exploderende weergave

Origineel Bodemsteen links A voor de Houtkachel Oranier Kiruna 6 Hoek 6 Hoek

• Er zijn verschillende baksteenbekledingen voor dit model. Raadpleeg het sluitingsmechanisme van uw open haard.
• De ervaring leert dat deze brandkamersteen is gebruikt in modellen met een eenpuntsvergrendeling. (verwarming deur sluit op een punt op het lichaam)
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende afmetingen heeft: Bodemsteen voor (135 x 110 mm), Bodemsteen achter (135 x 80 mm), Bodemsteen links (106 x 325 mm), zijsteen links voor (103 x 485 mm)

Oranier Kiruna 6 Hoek 6 Hoek Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 106 mm x 325 mm x 30 mm
• Materiaal Vermiculiet
• Positie 8 in de exploderende weergave

Origineel Bodemsteen Set B voor de Houtkachel Oranier Kiruna 6 Hoek

• Er zijn verschillende baksteenbekledingen voor dit model. Raadpleeg het sluitingsmechanisme van uw open haard.
• De ervaring leert dat deze brandkamerstenen zijn geïnstalleerd in modellen met een tweepuntsvergrendeling. (Verwarmingsdeur sluit op twee punten van het lichaam)
• Kenmerkend voor deze verbrandingskamer zijn het vloerblok vooraan (135 x 81 mm), het vloerblok achteraan (135 x 81 mm), het vloerblok links (110 x 302 mm) en het zijblok linksvoor (88 x 476 mm).

• 4-delige set

Oranier Kiruna 6 Hoek Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 81 x 30 mm), Bodemsteen achterzijde (135 x 81 x 30 mm)
• Bodemsteen links (110 x 302 x 30 mm), Bodemsteen rechts (110 x 302 x 30 mm)

• Posities 25,6, 25,7 in de explosietekening

Origineel Zijsteen links voorkant A voor de Houtkachel Oranier Kiruna 6 Hoek

• Er zijn verschillende baksteenbekledingen voor dit model. Raadpleeg het sluitingsmechanisme van uw open haard.
• De ervaring leert dat deze brandkamersteen is gebruikt in modellen met een eenpuntsvergrendeling. (verwarming deur sluit op een punt op het lichaam)
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende afmetingen heeft: Bodemsteen voor (135 x 110 mm), Bodemsteen achter (135 x 80 mm), Bodemsteen links (106 x 325 mm), zijsteen links voor (103 x 485 mm)

Oranier Kiruna 6 Hoek Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 103 mm x 485 mm x 25 mm
• Materiaal Vermiculiet
• Positie 1 in de exploderende weergave

Origineel Zijsteen rechts voorkant A voor de Houtkachel Oranier Kiruna 6 Hoek

• Er zijn verschillende baksteenbekledingen voor dit model. Raadpleeg het sluitingsmechanisme van uw open haard.
• De ervaring leert dat deze brandkamersteen is gebruikt in modellen met een eenpuntsvergrendeling. (verwarming deur sluit op een punt op het lichaam)
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als meest opvallende kenmerk de combinatie van de volgende brandkamerstenen: de onderste baksteen aan de voorzijde (135x110x30 mm) en de zijsteen aan de linker voorzijde (103x485x25 mm) en de zijsteen aan de rechter voorzijde (103x485x25 mm).

Oranier Kiruna 6 Hoek Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 103 mm x 485 mm x 25 mm
• Materiaal Vermiculiet
• Positie 1 in de exploderende weergave

Origineel Bodemsteen achteraan A voor de Houtkachel Oranier Kiruna 6 Hoek

• Er zijn verschillende baksteenbekledingen voor dit model. Raadpleeg het sluitingsmechanisme van uw open haard.
• De ervaring leert dat deze brandkamersteen is gebruikt in modellen met een eenpuntsvergrendeling. (verwarming deur sluit op een punt op het lichaam)
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende afmetingen heeft: Bodemsteen voor (135 x 110 mm), Bodemsteen achter (135 x 80 mm), Bodemsteen links (106 x 325 mm), zijsteen links voor (103 x 485 mm)

Oranier Kiruna 6 Hoek Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 81 mm x 30 mm
• Materiaal Vermiculiet
• Positie 9 in de exploderende weergave

Origineel Zijsteen Set B voor de Houtkachel Oranier Kiruna 6 Hoek

• Er zijn verschillende baksteenbekledingen voor dit model. Raadpleeg het sluitingsmechanisme van uw open haard.
• De ervaring leert dat deze brandkamerstenen zijn geïnstalleerd in modellen met een tweepuntsvergrendeling. (Verwarmingsdeur sluit op twee punten van het lichaam)
• Kenmerkend voor deze verbrandingskamer zijn het vloerblok vooraan (135 x 81 mm), het vloerblok achteraan (135 x 81 mm), het vloerblok links (110 x 302 mm) en het zijblok linksvoor (88 x 476 mm).

• 5-delige set

Oranier Kiruna 6 Hoek Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (88 x 476 x 25 mm), zijsteen linksachter (116 x 435 x 25 mm)
• Zijsteen rechtsvoor (88 x 476 x 25 mm), zijsteen rechtsachter (113 x 435 x 25 mm)
• 5 keer geperforeerde Achterste muur steen (225 x 390 x 25 mm)

• Posities 25.1, 25.2, 25.3 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Kiruna 6 Hoek

• Er zijn verschillende baksteenbekledingen voor dit model. Raadpleeg het sluitingsmechanisme van uw open haard.
• De ervaring leert dat deze brandkamerstenen zijn geïnstalleerd in modellen met een eenpuntsvergrendeling. (verwarming deur sluit op een punt op het lichaam)
• De ervaring leert dat deze brandkamerstenen werden geïnstalleerd in de verbrandingskamer, die de volgende opvallende afmetingen heeft: Bodemsteen voor (135 x 110 mm), Bodemsteen achter (135 x 80 mm), Bodemsteen links (106 x 325 mm), zijsteen links voor (103 x 485 mm)

• 5-delige set

Oranier Kiruna 6 Hoek Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (103 x 485 x 25 mm), zijsteen linksachter (116 x 435 x 25 mm)
• Zijsteen rechtsvoor (103 x 485 x 25 mm), zijsteen rechtsachter (113 x 435 x 25 mm)
• 5 keer geperforeerde Achterste muur steen (225 x 390 x 25 mm)

• Posities 1, 2, 3 en 4 in de exploded view
