Onderdelen voor Oranier Hera R Houtkachel

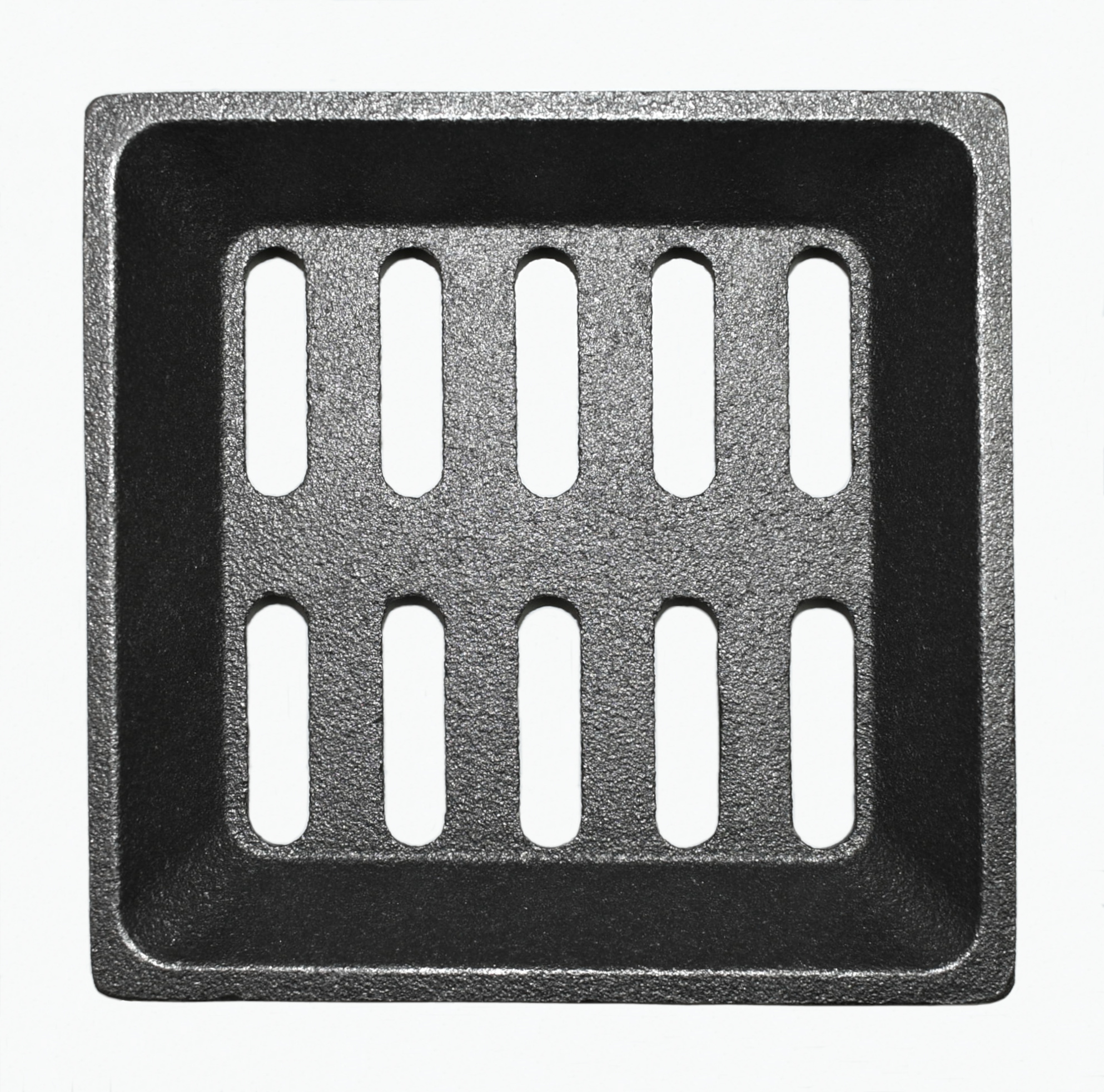

Origineel Asrooster voor de Houtkachel Oranier Hera Type 4320 Type 4320 II A 02

• De ervaring leert dat dit brandrooster geschikt is voor de Serie 2 Serie 02.

Oranier Hera Type 4320 Type 4320 II A 02 Asrooster Kerngegevens:

• Rooster, Gietijzeren rooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten

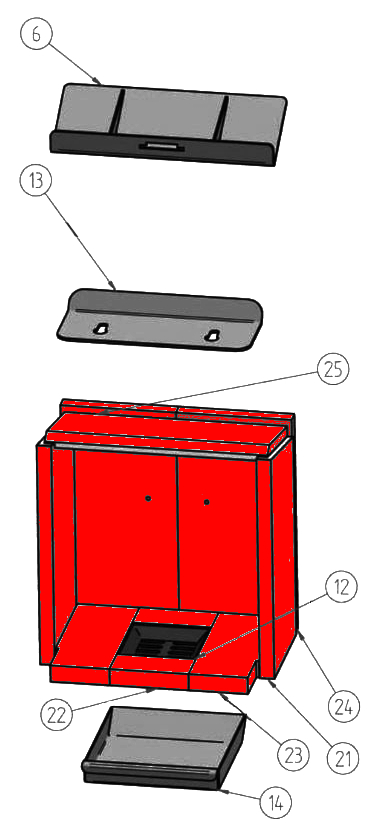

• Positie 40 in de exploderende weergave

Origineel Asrooster C voor de Houtkachel Oranier Hera Type 4320 Type 4320 R II A01

• De ervaring leert dat dit brandrooster geschikt is voor de Serie 2 Serie 01.

Oranier Hera Type 4320 Type 4320 R II A01 Asrooster Kerngegevens:

• Gietijzeren rooster, Verbrandingskamerrooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten
• Positie 12 in de exploderende weergave

Origineel Asrooster B voor de Houtkachel Oranier Hera Type 4310 Type 4310 I A02

• De ervaring heeft geleerd dat dit brandrooster past bij de Serie 1 Serie 02.

Oranier Hera Type 4310 Type 4310 I A02 Asrooster Kerngegevens:

• Gietijzeren rooster, Verbrandingskamerrooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten
• Positie 6 in de exploderende weergave

Origineel Asrooster voor de Houtkachel Oranier Hera R Type 4310

• De ervaring leert dat dit brandrooster geschikt is voor de Serie 1 Serie 01.

Oranier Hera R Type 4310 Asrooster Kerngegevens:

• Gietijzeren rooster, Verbrandingskamerrooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten
• Positie 6 in de exploderende weergave

Origineel Aslade A voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende aspotten voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze aslade past op de Serie 1 Serie 01.

Oranier Hera R Type 4310 Aslade Kerngegevens:

• Asdoos, Opvangbak
• Materiaal Staal
• Kleur zwart
• Positie 16 in de exploderende weergave

Origineel Aslade grijs B voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende aspotten voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze aslade past op de Serie 1 Serie 02.

Oranier Hera R Type 4310 Aslade Kerngegevens:

• Asdoos, Opvangbak
• Kleur grijs
• Positie 16 in de exploderende weergave

Origineel Aslade grijs A voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende aspotten voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze aslade past op de Serie 1 Serie 01.

Oranier Hera R Type 4310 Aslade Kerngegevens:

• Asdoos, Opvangbak
• Kleur grijs
• Positie 16 in de exploderende weergave

Origineel Spanningsomleiding midden A voor de Houtkachel Oranier Hera R

• Er zijn verschillende treinomleidingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze rookafleiderplaat past op de Serie 1 Serie 01.

Oranier Hera R Spanningsomleiding midden Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 330 mm x 140 mm x 5 mm
• Materiaal Staal
• 2-voudig geperforeerd
• Positie 5 in de exploderende weergave

Origineel Spanningsomleiding midden B voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende treinomleidingen voor dit model. Zie de serie en modelreeks.
• De ervaring leert dat deze rookafbuigplaat past bij de Serie 1 Serie 02.

Oranier Hera R Type 4310 Spanningsomleiding midden Kerngegevens:

• Rookgasomleiding, Rookafleider
• Afmetingen (B/L/H) 140 mm x 330 mm x 5 mm
• Materiaal Staal
• 2-voudig geperforeerd
• Positie 5 in de exploderende weergave

Origineel Spanningsomleiding midden C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende treinomleidingen voor dit model. Zie de serie en modelreeks.
• De ervaring leert dat deze rookafbuigplaat past bij de Serie 2 Serie 01.

Oranier Hera R Type 4320 Spanningsomleiding midden Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 140 mm x 330 mm x 5 mm
• Materiaal Staal
• 2-voudig geperforeerd
• Positie 13 in de exploderende weergave

Origineel Spanningsomleiding midden D voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende treinomleidingen voor dit model. Zie de serie en modelreeks.
• De ervaring leert dat deze rookafbuigplaat past bij de Serie 2 Serie 02.

Oranier Hera R Type 4320 Spanningsomleiding midden Kerngegevens:

• Scheidingswand, Rookafleider
• Afmetingen (B/L/H) 140 mm x 330 mm x 5 mm
• Materiaal Staal
• 2-voudig geperforeerd
• Positie 21 in de exploderende weergave

Origineel Spanningsomleiding onder A voor de Houtkachel Oranier Hera R

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 1 Serie 01.

Oranier Hera R Spanningsomleiding onder Kerngegevens:

• Scheidingswand, Omleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 380 mm x 175 mm x 25 mm
• Materiaal Vermiculiet
• Positie 4.1 in de exploderende weergave

Origineel Spanningsomleiding onder B voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 1 Serie 02.

Oranier Hera R Type 4310 Spanningsomleiding onder Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 175 mm x 345/380 mm x 25 mm
• Materiaal Vermiculiet
• Positie 4.1 in de exploderende weergave

Origineel Achterste muur steen links A voor de Houtkachel Oranier Hera Type 4310 Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en de serie
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 1 Serie 01.

Oranier Hera Type 4310 Type 4310 Achterste muur steen links Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 198 mm x 25 mm x 390 mm
• Materiaal Vermiculiet
• gegolfd oppervlak
• 1-gaats gestanst
• Positie rot markiert in der Explosionszeichnung in de exploderende weergave

Origineel Achterste muur steen links B voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 1 Serie 02.

Oranier Hera R Type 4310 Achterste muur steen links Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 198 mm x 390 mm x 25 mm
• Materiaal Vermiculiet
• 1-gaats gestanst
• gegolfd oppervlak

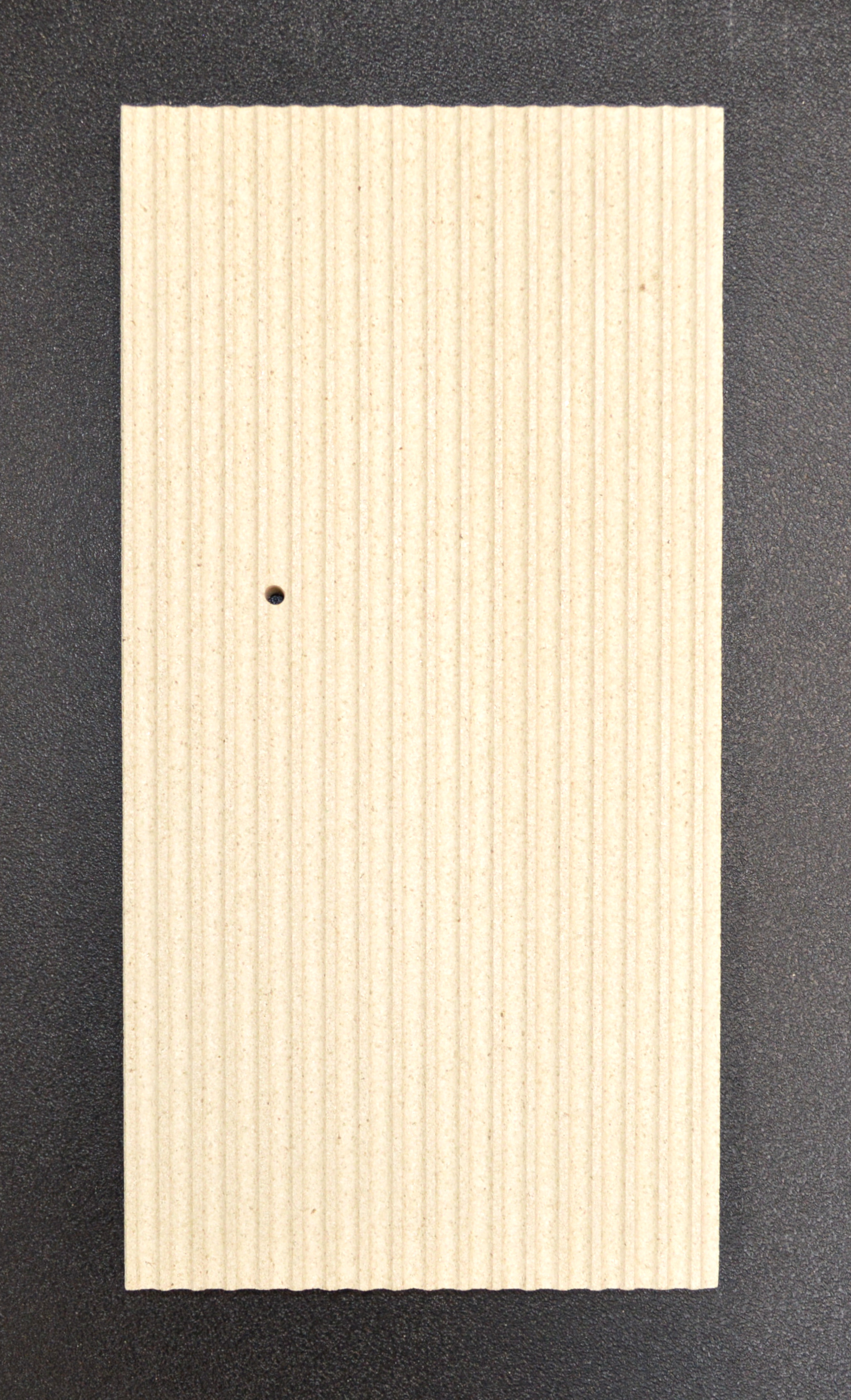

Origineel Achterste muur steen rechts A voor de Houtkachel Oranier Hera Type 4310 Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 1 Serie 01.

Oranier Hera Type 4310 Type 4310 Achterste muur steen rechts Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 198 mm x 390 mm x 25 mm
• Materiaal Vermiculiet
• 1-gaats gestanst
• gegolfd oppervlak
• Positie 4.2 in de exploderende weergave

Origineel Achterste muur steen rechts B voor de Houtkachel Oranier Hera R

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 1 Serie 02.

Oranier Hera R Achterste muur steen rechts Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 198 mm x 390 mm x 25 mm
• Materiaal Vermiculiet
• 1-gaats gestanst
• gegolfd oppervlak
• Positie 4.2 in de exploderende weergave

Origineel Spanningsomleiding boven A voor de Houtkachel Oranier Hera R

• Er zijn verschillende treinomleidingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze rookafleiderplaat past op de Serie 1 Serie 01.

Oranier Hera R Spanningsomleiding boven Kerngegevens:

• Scheidingswand, Omleiding
• Materiaal Staal
• Positie 23 in de exploderende weergave

Origineel Spanningsomleiding boven C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende treinomleidingen voor dit model. Zie de serie en modelreeks.
• De ervaring leert dat deze rookafbuigplaat past bij de Serie 2 Serie 01.

Oranier Hera R Type 4320 Spanningsomleiding boven Kerngegevens:

• Rookgasomleiding, Rookafleider
• Materiaal Staal
• Positie 6 in de exploderende weergave

Origineel Spanningsomleiding onder C voor de Houtkachel Oranier Hera R

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Spanningsomleiding onder Kerngegevens:

• Rookafleider, Omleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 380 mm x 174 mm x 25 mm
• Materiaal Vermiculiet
• Positie 25 in de exploderende weergave

Origineel Spanningsomleiding boven D voor de Houtkachel Oranier Hera R

• Er zijn verschillende treinomleidingen voor dit model. Zie de serie en modelreeks.
• De ervaring leert dat deze rookafbuigplaat past bij de Serie 2 Serie 02.

Oranier Hera R Spanningsomleiding boven Kerngegevens:

• Rookafleider, Omleiding
• Materiaal Staal
• Positie 11 in de exploderende weergave

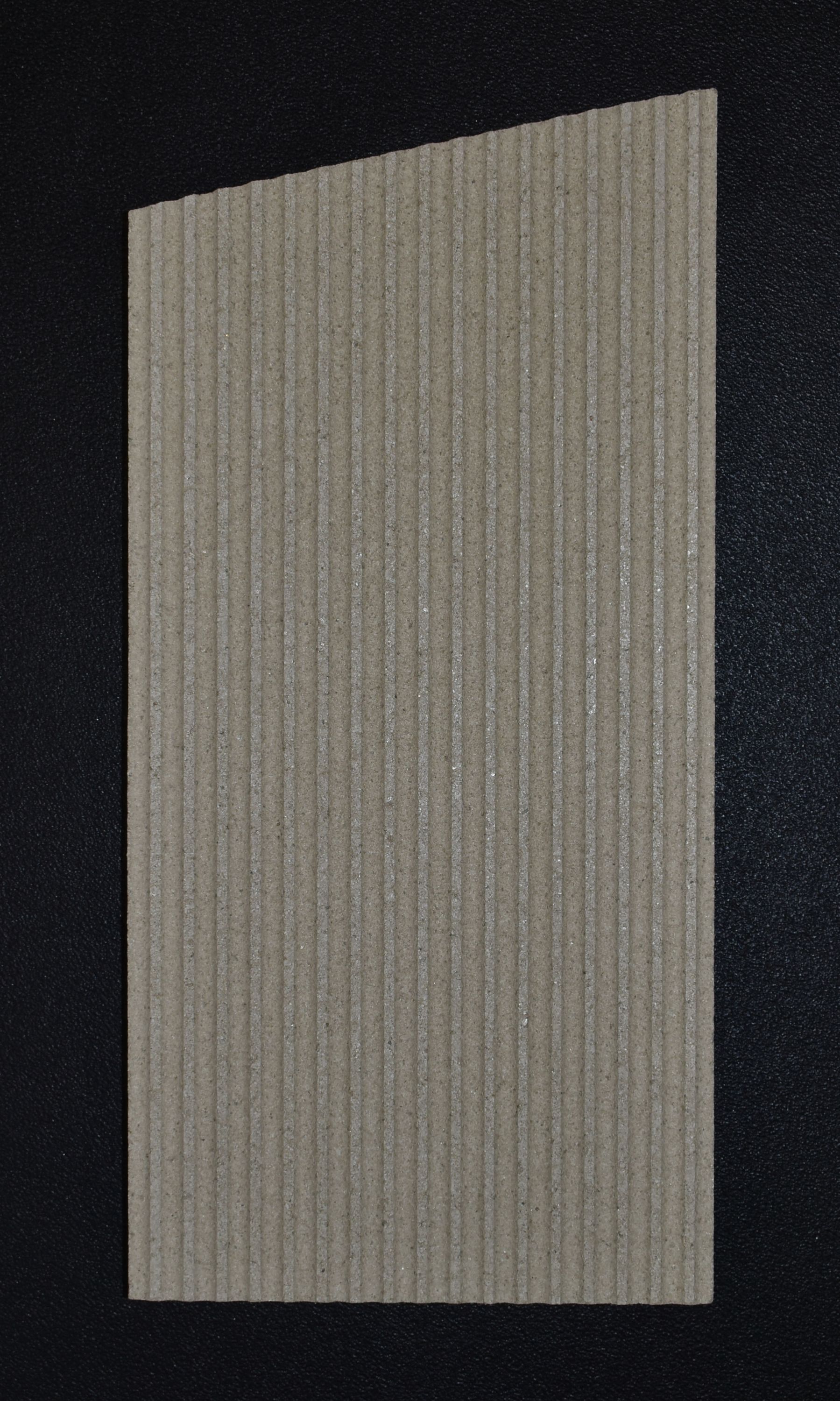

Origineel Zijsteen rechts A voor de Houtkachel Oranier Hera Type 4310 Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 1 Serie 01.

Oranier Hera Type 4310 Type 4310 Zijsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 190 mm x 360/400 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak
• Positie 4.3 in de exploderende weergave

Origineel Zijsteen rechts B voor de Houtkachel Oranier Hera R

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 1 Serie 02.

Oranier Hera R Zijsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 190 mm x 400 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak
• Positie 4.3 in de exploderende weergave

Origineel Zijsteen links A voor de Houtkachel Oranier Hera Type 4310 Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 1 Serie 01.

Oranier Hera Type 4310 Type 4310 Zijsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 190 mm x 360/400 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak
• Positie rot markiert in der Explosionszeichnung in de exploderende weergave

Origineel Zijsteen links B voor de Houtkachel Oranier Hera R

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 1 Serie 02.

Oranier Hera R Zijsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 190 mm x 400 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak

Origineel Zijsteen links C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Zijsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Materiaal Vermiculiet

Origineel Zijsteen rechts C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Zijsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 192 mm x 357/396 mm x 25 mm
• Materiaal Vermiculiet
• Positie 21 in de exploderende weergave

Origineel Achterste muur steen links C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Achterste muur steen links Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 197 mm x 389 mm x 25 mm
• Materiaal Vermiculiet

Origineel Achterste muur steen links D voor de Houtkachel Oranier Hera R

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 2 Serie 02.

Oranier Hera R Achterste muur steen links Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 197 mm x 389 mm x 25 mm
• Materiaal Vermiculiet

Origineel Achterste muur steen rechts C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Achterste muur steen rechts Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 197 mm x 389 mm x 25 mm
• Materiaal Vermiculiet
• Positie rot markiert in de exploderende weergave

Origineel Achterste muur steen rechts D voor de Houtkachel Oranier Hera R

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 2 Serie 02.

Oranier Hera R Achterste muur steen rechts Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 197 mm x 389 mm x 25 mm
• Materiaal Vermiculiet

Origineel Venster A voor de Houtkachel Oranier Hera R Type 4310 I A01

• Er zijn verschillende glasplaten voor dit model. Zie de serie en modelreeks.
• De ervaring leert dat dit deurglas geschikt is voor Serie 1 Serie 01.

Oranier Hera R Type 4310 I A01 Venster Kerngegevens:

• Deurglas, Kijkvenster
• Afmetingen (B/L/H) 333 mm x 439 mm x 4 mm
• Booglengte 337 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig
• Positie 31 in de exploderende weergave

Origineel Venster C voor de Houtkachel Oranier Hera R Type 4320 II A01

• Er zijn verschillende glasplaten voor dit model. Zie de serie en modelreeks.
• De ervaring leert dat dit deurglas geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 II A01 Venster Kerngegevens:

• Glazen ruit, Kijkvenster
• Afmetingen (B/L/H) 333 mm x 439 mm x 4 mm
• Booglengte 337 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig
• Positie 29 in de exploderende weergave

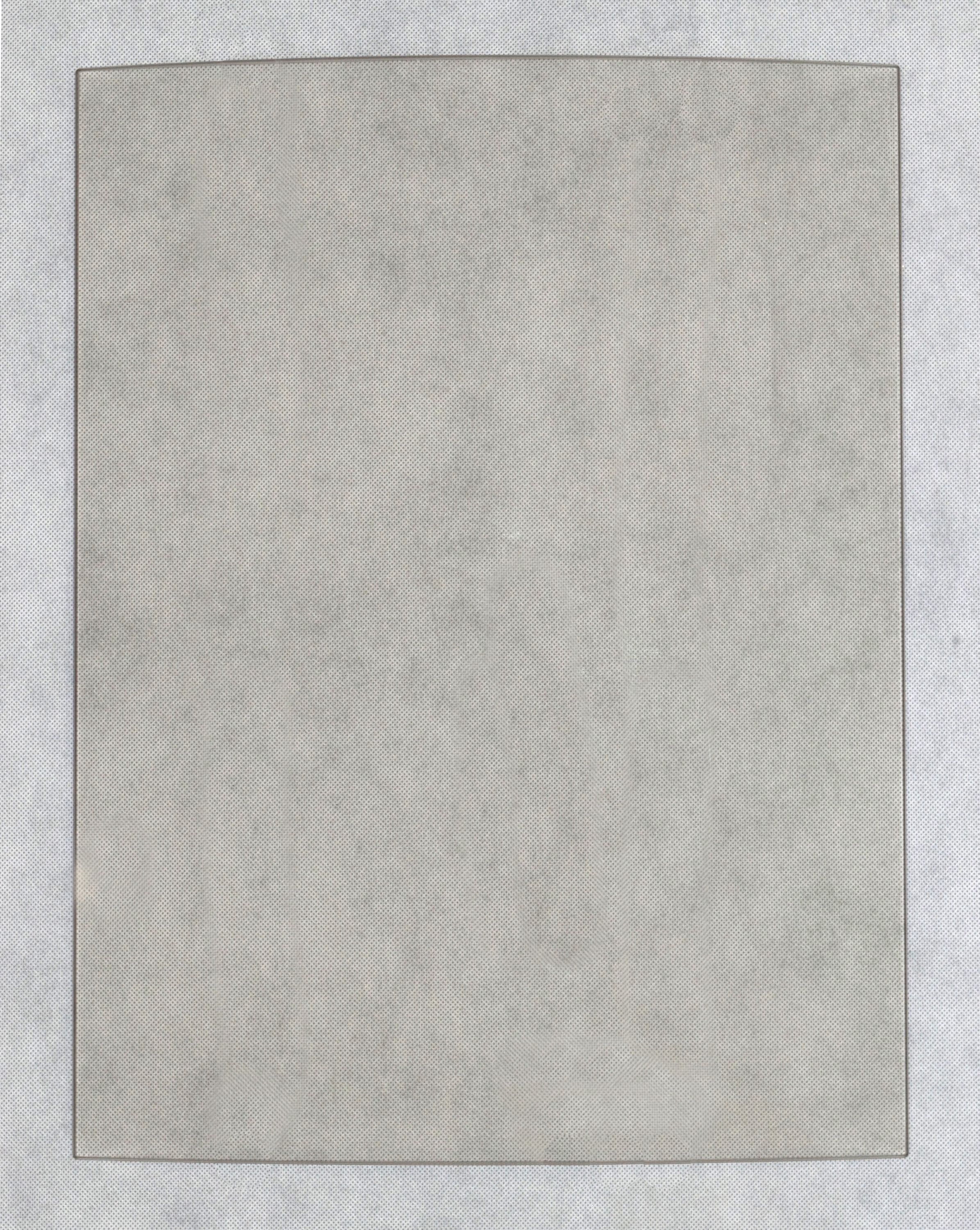

Origineel Venster B voor de Houtkachel Oranier Hera R Type 4310 I A02

• Er zijn verschillende glasplaten voor dit model. Zie de serie en modelreeks.
• De ervaring leert dat dit deurglas geschikt is voor de Serie 1 Serie 02.

Oranier Hera R Type 4310 I A02 Venster Kerngegevens:

• Glazen ruit, Glaskeramiek
• Afmetingen (B/L/H) 333 mm x 439 mm x 4 mm
• Booglengte 337 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig
• Positie 31 in de exploderende weergave

Origineel Venster D voor de Houtkachel Oranier Hera R

• Er zijn verschillende glasplaten voor dit model. Zie de serie en modelreeks.
• De ervaring leert dat dit deurglas geschikt is voor de Serie 2 Serie 02.

Oranier Hera R Venster Kerngegevens:

• Glazen ruit, Kijkvenster
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Origineel Deurklink A voor de Houtkachel Oranier Hera R

• Er zijn verschillende deurklinken voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze deurstang past op de Serie 1 Serie 01.

Oranier Hera R Deurklink Kerngegevens:

• Handvat, Deurknop
• Positie 32 in de exploderende weergave

Origineel Schijfhouder boven zwart A voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende glashouders voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze beglazingskraal geschikt is voor de Serie 1 Serie 01.

Oranier Hera R Type 4310 Schijfhouder boven Kerngegevens:

• Glashouder, Houder voor ruit
• Kleur zwart
• Positie 34 in de exploderende weergave

Origineel Schijfhouder onder zwart A voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende glashouders voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze beglazingskraal geschikt is voor de Serie 1 Serie 01.

Oranier Hera R Type 4310 Schijfhouder onder Kerngegevens:

• Glashouder, Houder voor ruit
• Kleur zwart
• Positie rot markiert in de exploderende weergave

Origineel Schijfhouder boven grijs A voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende glashouders voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze beglazingskraal geschikt is voor de Serie 1 Serie 01.

Oranier Hera R Type 4310 Schijfhouder boven Kerngegevens:

• Glashouder, Houder voor ruit
• Kleur grijs
• Positie 34 in de exploderende weergave

Origineel Schijfhouder onder grijs A voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende glashouders voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze beglazingskraal geschikt is voor de Serie 1 Serie 01.

Oranier Hera R Type 4310 Schijfhouder onder Kerngegevens:

• Glashouder, Houder voor ruit
• Kleur grijs
• Positie rot markiert in de exploderende weergave

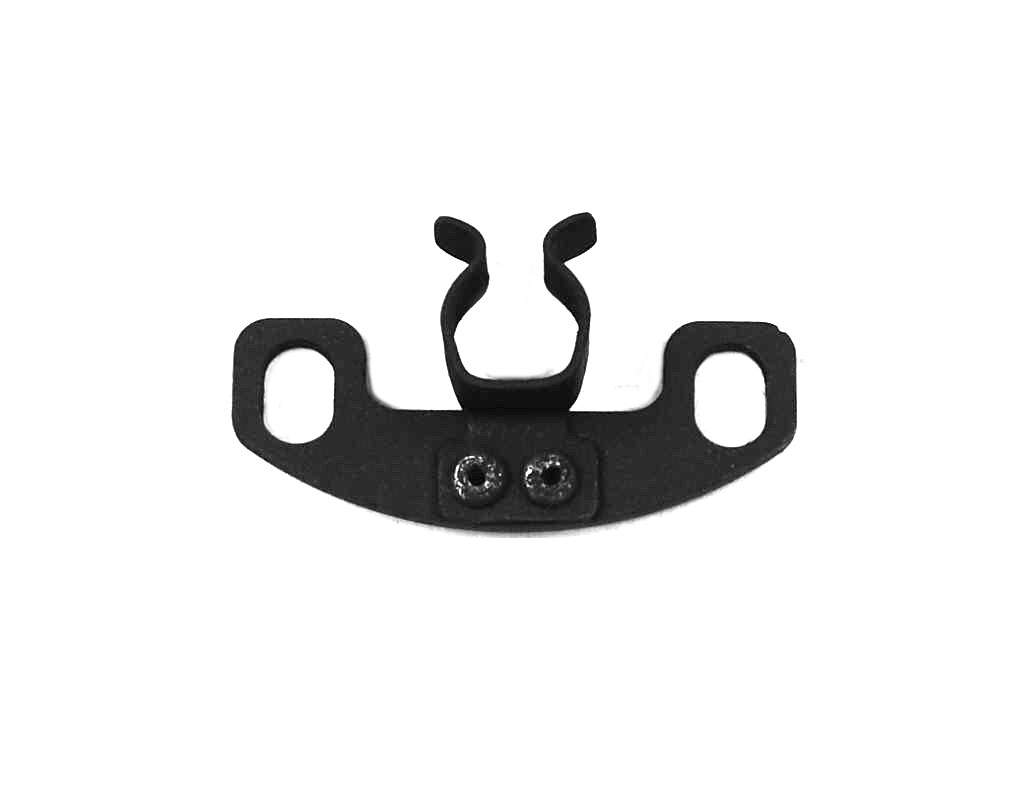

Origineel Veerconsole voor Deurmontage voor de Houtkachel Oranier Hera R

Oranier Hera R Veerconsole voor Deurmontage Kerngegevens:

• Hoeveelheid 1 Stuk
• Afmetingen (B/L/H) 30 mm x 25 mm x 20 mm
• Materiaal Staal

Deurafdichting A voor de Houtkachel Oranier Hera R Type 4310

• De ervaring heeft geleerd dat deze afdichting past bij de Serie 1 Serie 01
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Hera R Type 4310 Deurafdichting Kerngegevens:

• Afdichtingskoord, Afdichting
• Koordafdichting
• Lengte 3,00 m
• Diameter 13 mm

Deurafdichting B voor de Houtkachel Oranier Hera R Type 4310

• De ervaring heeft geleerd dat deze afdichting past bij de Serie 1 Serie 02
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Hera R Type 4310 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichtingskoord
• Koordafdichting
• Lengte 3,00 m
• Diameter 13 mm

Origineel Bekleding van de verbrandingskamer A voor de Houtkachel Oranier Hera R

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze verbrandingskamerstenen geschikt zijn voor de Serie 1 Serie 01.

• 9-delige set

Oranier Hera R Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 65 x 30 mm), Bodemsteen achterzijde (135 x 65 x 30 mm),
• Bodemsteen links (100 x 192/264 x 30 mm), Bodemsteen rechts (100 x 192/264 x 30 mm)
• Zijsteen links (193 x 360/400 x 25 mm), zijsteen rechts (193 x 360/400 x 25 mm)
• Achterste muur steenn links (198 x 390 x 25 mm), Achterste muur steen rechts (198 x 390 x 25 mm)
• Spanningsomleiding onder (345/380 x 175 x 25 mm)
• Positie 4 in de exploded view

Schijfafdichting A voor de Houtkachel Oranier Hera R Type 4310 I A01

• De ervaring heeft geleerd dat deze glasafdichting past op Serie 1 Serie 01

Oranier Hera R Type 4310 I A01 Schijfafdichting Kerngegevens:

• Afdichtingskoord, Verzegel
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend
• Positie 31 in de exploderende weergave

Schijfafdichting B voor de Houtkachel Oranier Hera R Type 4310 I A02

• De ervaring heeft geleerd dat deze glasafdichting past op Serie 1 Serie 02

Oranier Hera R Type 4310 I A02 Schijfafdichting Kerngegevens:

• Glasafdichting, Afdichtingskoord
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend
• Positie 31 in de exploderende weergave

Schijfafdichting C voor de Houtkachel Oranier Hera R Type 4320 II A01

• De ervaring heeft geleerd dat deze glasafdichting past op de Serie 2 Serie 01

Oranier Hera R Type 4320 II A01 Schijfafdichting Kerngegevens:

• Afdichtingskoord, Glaslint
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend

Schijfafdichting D voor de Houtkachel Oranier Hera R Type 4320 II A02

• De ervaring heeft geleerd dat deze glasafdichting past op de Serie 2 Serie 02

Oranier Hera R Type 4320 II A02 Schijfafdichting Kerngegevens:

• Afdichtingskoord, Glaslint
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend

Deurafdichting C voor de Houtkachel Oranier Hera R Type 4320

• De ervaring heeft geleerd dat deze verwarmingsdeur afdichtingskoord past op de Serie 2 Serie 01.

Oranier Hera R Type 4320 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichtingskoord
• Lipafdichting
• Afmetingen (B/H) 8 mm x 18 mm
• Lengte 3,00 m
• zelfklevend
• Positie 42B in de exploderende weergave

Deurafdichting D voor de Houtkachel Oranier Hera R Type 4320

• De ervaring heeft geleerd dat deze verwarmingsdeur afdichtingskoord past op de Serie 2 Serie 02.

Oranier Hera R Type 4320 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Lipafdichting
• Afmetingen (B/H) 8 mm x 18 mm
• Lengte 3,00 m
• zelfklevend
• Positie 16B in de exploderende weergave

Origineel Bodemsteen rechts C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/H) 25 mm x 100/105 mm
• Lengte 2,63 m
• Materiaal Vermiculiet
• Positie 23 in de exploderende weergave

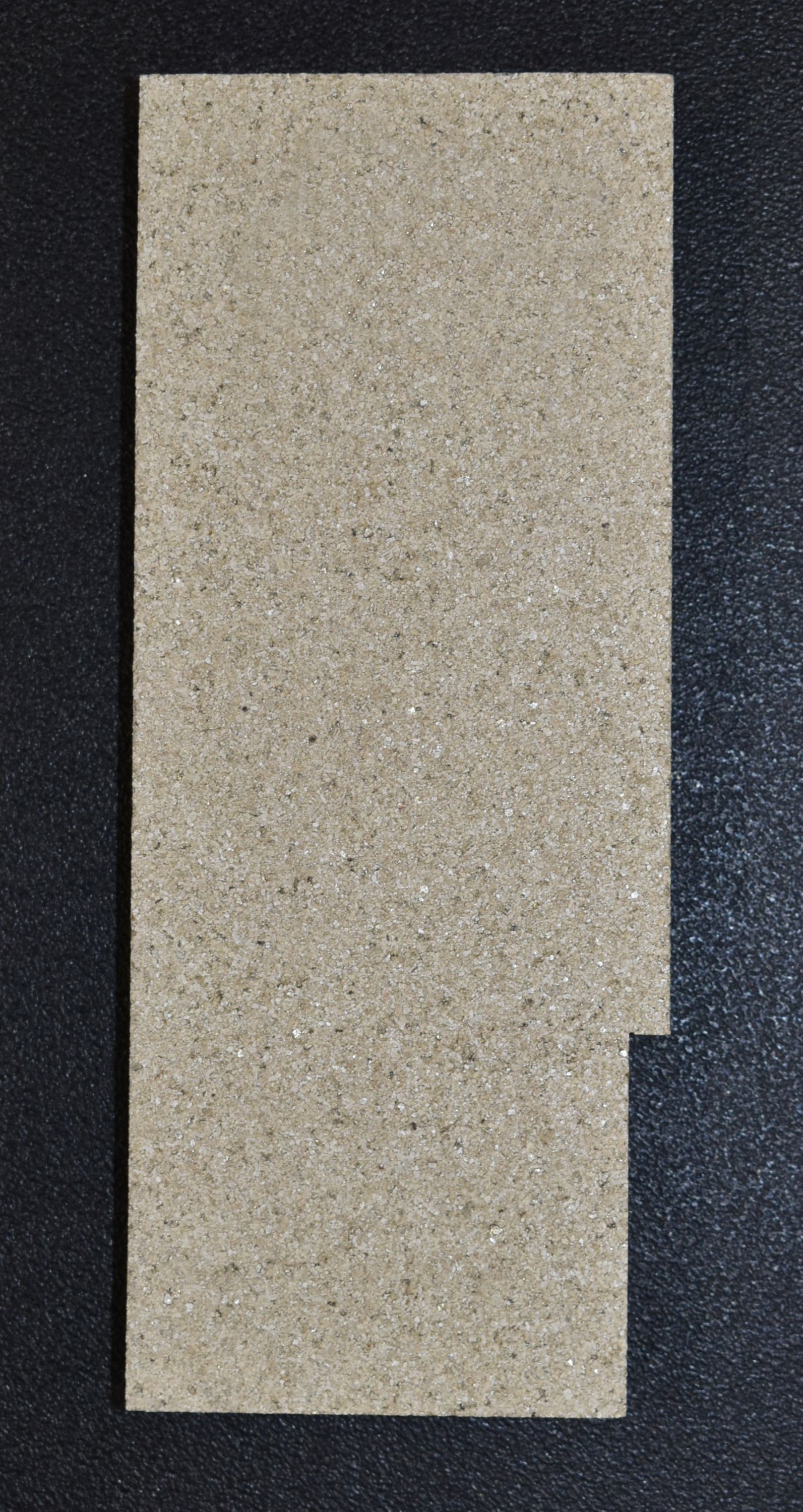

Origineel Bodemsteen rechts D voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 105 mm x 263 mm x 30 mm
• Materiaal Vermiculiet
• Positie 75A in de exploderende weergave

Origineel Bodemsteen links C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 263 mm x 100/105 mm x 25 mm
• Materiaal Vermiculiet

Origineel Bodemsteen links D voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 105 mm x 263 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen voorkant C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/H) 30 mm x 64/56 mm
• Lengte 1,35 m
• Materiaal Vermiculiet
• Positie 22 in de exploderende weergave

Origineel Bodemsteen voorkant D voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 135 mm x 64 mm x 30 mm
• Materiaal Vermiculiet

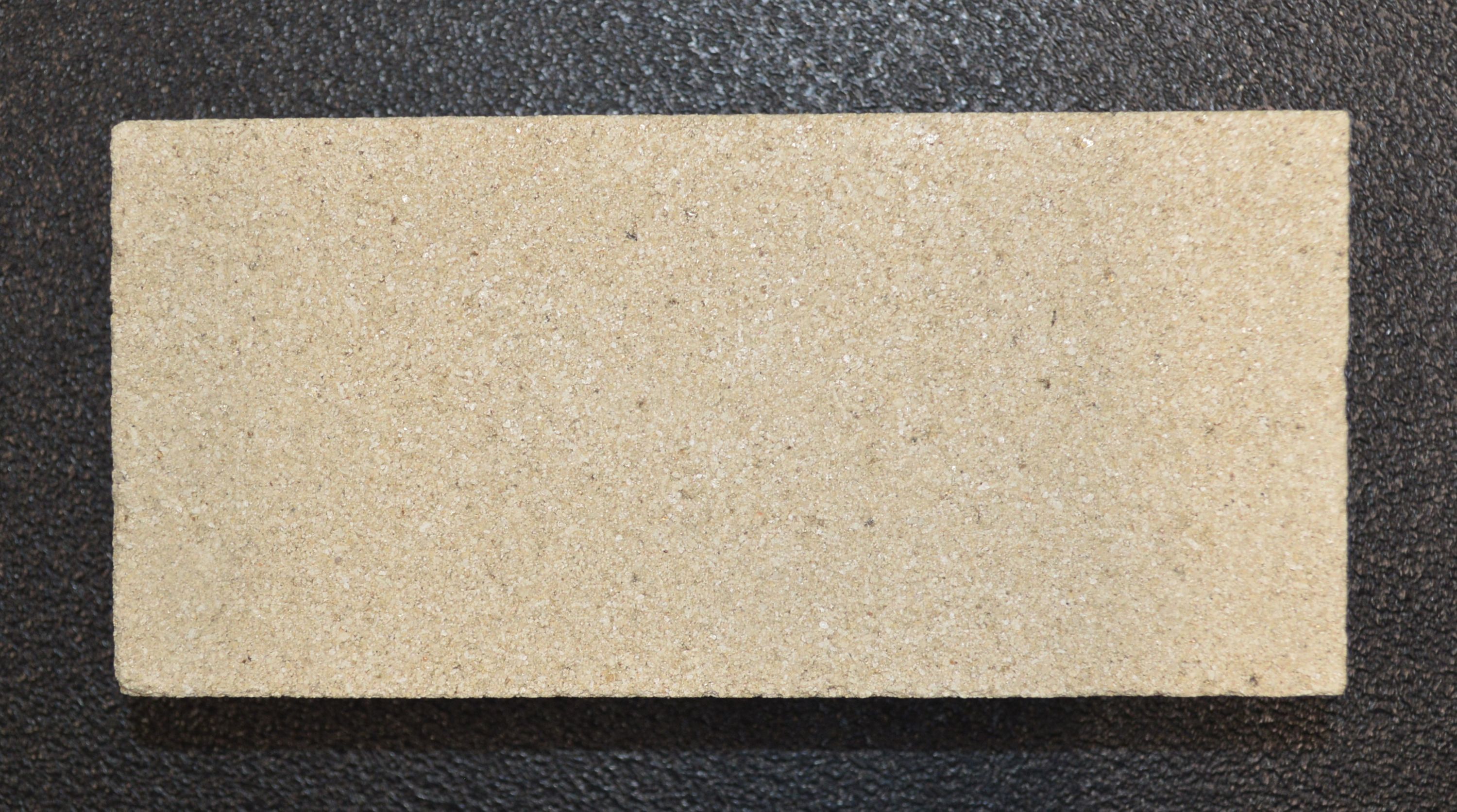

Origineel Bodemsteen achteraan C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/H) 30 mm x 63 mm
• Lengte 1,34 m
• Materiaal Vermiculiet

Origineel Bodemsteen achteraan D voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 2 Serie 01.

Oranier Hera R Type 4320 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 134 mm x 53 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen achteraan A voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 1 Serie 01.

Oranier Hera R Type 4310 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 65 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 1 Serie 01.

Oranier Hera R Type 4310 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 65 mm x 30 mm
• Materiaal Vermiculiet
• Positie 4.5 in de exploderende weergave

Origineel Bodemsteen voorkant B voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 1 Serie 02.

Oranier Hera R Type 4310 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 65 mm x 30 mm
• Materiaal Vermiculiet
• Positie 4.5 in de exploderende weergave

Origineel Bodemsteen achteraan B voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 1 Serie 02.

Oranier Hera R Type 4310 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 65 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen links A voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 1 Serie 01.

Oranier Hera R Type 4310 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 105 mm x 264 mm x 30 mm
• Materiaal Vermiculiet
• Vorm rechthoekig

Origineel Bodemsteen rechts A voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen geschikt is voor de Serie 1 Serie 01.

Oranier Hera R Type 4310 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 105 mm x 264 mm x 30 mm
• Materiaal Vermiculiet
• Positie 4.4 in de exploderende weergave

Origineel Bodemsteen rechts B voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 1 Serie 02.

Oranier Hera R Type 4310 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 105 mm x 264 mm x 30 mm
• Materiaal Vermiculiet
• Positie 4.4 in de exploderende weergave

Origineel Bodemsteen links B voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 1 Serie 02.

Oranier Hera R Type 4310 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 105 mm x 264 mm x 30 mm
• Materiaal Vermiculiet
• Positie 4.4 in de exploderende weergave

Origineel Bekleding van de verbrandingskamer B voor de Houtkachel Oranier Hera R

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamerstenen geschikt zijn voor de Serie 1 Serie 02.

• 9-delige set

Oranier Hera R Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 65 x 30 mm), Bodemsteen achterzijde (135 x 65 x 30 mm),
• Bodemsteen links (100 x 192/264 x 30 mm), Bodemsteen rechts (100 x 192/264 x 30 mm)
• Zijsteen links (193 x 360/400 x 25 mm), zijsteen rechts (193 x 360/400 x 25 mm)
• Achterste muur steenn links (198 x 390 x 25 mm), Achterste muur steen rechts (198 x 390 x 25 mm)
• Spanningsomleiding onder (345/380 x 175 x 25 mm)
• Positie 4 in de exploded view

Origineel Bekleding van de verbrandingskamer C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze verbrandingskamerstenen geschikt zijn voor de Serie 2 Serie 01.

• 9-delige set

Oranier Hera R Type 4320 Bekleding van de verbrandingskamer Kerngegevens:

• 9 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen vooraan, Bodemsteen achterin
• Bodemsteen links, Bodemsteen rechts
• Zijsteen links, zijsteen rechts
• Achterste muur steen links, Achterste muur steen rechts
• Treinafwijking hieronder

Origineel Bekleding van de verbrandingskamer D voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamerstenen geschikt zijn voor de Serie 2 Serie 02.

• 9-delige set

Oranier Hera R Type 4320 Bekleding van de verbrandingskamer Kerngegevens:

• 9 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen vooraan, Bodemsteen achterin
• Bodemsteen links, Bodemsteen rechts
• Zijsteen links, zijsteen rechts
• Achterste muur steen links, Achterste muur steen rechts
• Treinafwijking hieronder

Origineel Zijsteen links D voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 2 Serie 02.

Oranier Hera R Type 4320 Zijsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 192 mm x 357/396 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts D voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 2 Serie 02.

Oranier Hera R Type 4320 Zijsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 192 mm x 357/396 mm x 25 mm
• Materiaal Vermiculiet

Origineel Spanningsomleiding onder D voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze brandkamersteen past bij de Serie 2 Serie 02.

Oranier Hera R Type 4320 Spanningsomleiding onder Kerngegevens:

• Rookgasomleiding, Omleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 380 mm x 174 mm x 25 mm
• Materiaal Vermiculiet
• Positie 75C in de exploderende weergave

Origineel Aslade zwart B voor de Houtkachel Oranier Hera R Type 4310

• Er zijn verschillende aspotten voor dit model. Zie de serie en modelreeks.
• De ervaring heeft geleerd dat deze aslade past op de Serie 1 Serie 01.

Oranier Hera R Type 4310 Aslade Kerngegevens:

• Asdoos, Opvangbak
• Materiaal Staal
• Kleur zwart
• Positie 16 in de exploderende weergave

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
