Onderdelen voor Oranier Kiruna 4 Houtkachel

Origineel Spanningsomleiding boven A voor de Houtkachel Oranier Kiruna 4 Type 4649-4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen in serie 1 wordt geïnstalleerd.

Oranier Kiruna 4 Type 4649-4 Spanningsomleiding boven Kerngegevens:

• Rookgasomleiding, Rookafleider
• Afmetingen (B/L/H) 280 mm x 170 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.6 in de exploderende weergave

Origineel Asrooster C voor de Houtkachel Oranier Kiruna 4 Type 4679-4

Oranier Kiruna 4 Type 4679-4 Asrooster Kerngegevens:

• Rooster, Gietijzeren rooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten
• Vorm vierkant
• Kleur zwart

Origineel Asrooster B voor de Houtkachel Oranier Kiruna 4 Type 4679-4

Oranier Kiruna 4 Type 4679-4 Asrooster Kerngegevens:

• Rooster, Vuurrooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten

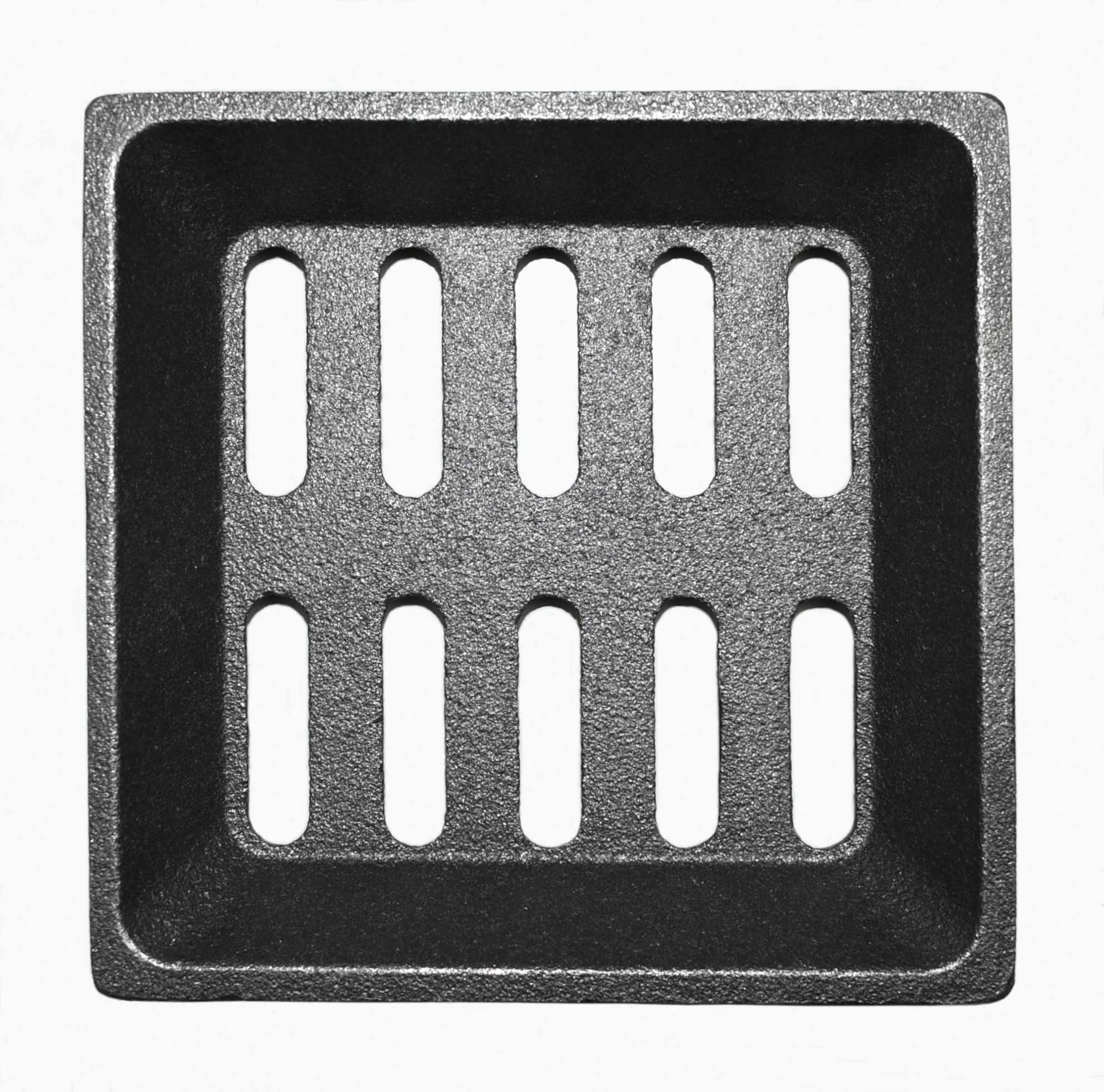

Origineel Asrooster A voor de Houtkachel Oranier Kiruna 4 Type 4679-4 Serie I

Oranier Kiruna 4 Type 4679-4 Serie I Asrooster Kerngegevens:

• Rooster, Gietijzeren rooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten
• Positie 14 in de exploderende weergave

Origineel Achterste muur steen C voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze plaat in de verbrandingskamer past met gegolfde oppervlakken (staande stenen) en een tweedelige bodem, serie 2.

Oranier Kiruna 4 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 183 mm x 394 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak
• 5-gaats gestanst
• Positie rot markiert in de exploderende weergave

Origineel Spanningsomleiding onder C voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze plaat in de verbrandingskamer past met gegolfde oppervlakken (staande stenen) en een tweedelige bodem, serie 2.

Oranier Kiruna 4 Spanningsomleiding onder Kerngegevens:

• Scheidingswand, Omleiding
• Afmetingen (B/L/H) 349 mm x 159 mm x 25 mm
• Materiaal Vermiculiet
• Positie 40.9 in de exploderende weergave

Origineel Bodemsteen voorkant C voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze plaat in de verbrandingskamer past met gegolfde oppervlakken (staande stenen) en een tweedelige bodem, serie 2.
• De vroegere versie van deze brandkamerplaat was een geperste baksteen met een hoogte tot 60 mm. De fabrikant stopte de productie van de geperste baksteen en verving deze door deze.

Oranier Kiruna 4 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 51/99 mm x 321 mm x 30 mm
• Materiaal Vermiculiet

Origineel Spanningsomleiding onder A voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen in serie 1 wordt geïnstalleerd.

Oranier Kiruna 4 Spanningsomleiding onder Kerngegevens:

• Scheidingswand, Rookafleider
• Afmetingen (B/L/H) 352 mm x 148 mm x 25 mm
• Materiaal Vermiculiet
• Positie 35.5 in de exploderende weergave

Origineel Spanningsomleiding onder B voor de Houtkachel Oranier Kiruna 4 Serie 2

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze steen in de verbrandingskamer past met gladde oppervlakken en een 4-delige bodem, serie 2.

Oranier Kiruna 4 Serie 2 Spanningsomleiding onder Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 352 mm x 148 mm x 25 mm
• Materiaal Vermiculiet
• Positie 35.6 in de exploderende weergave

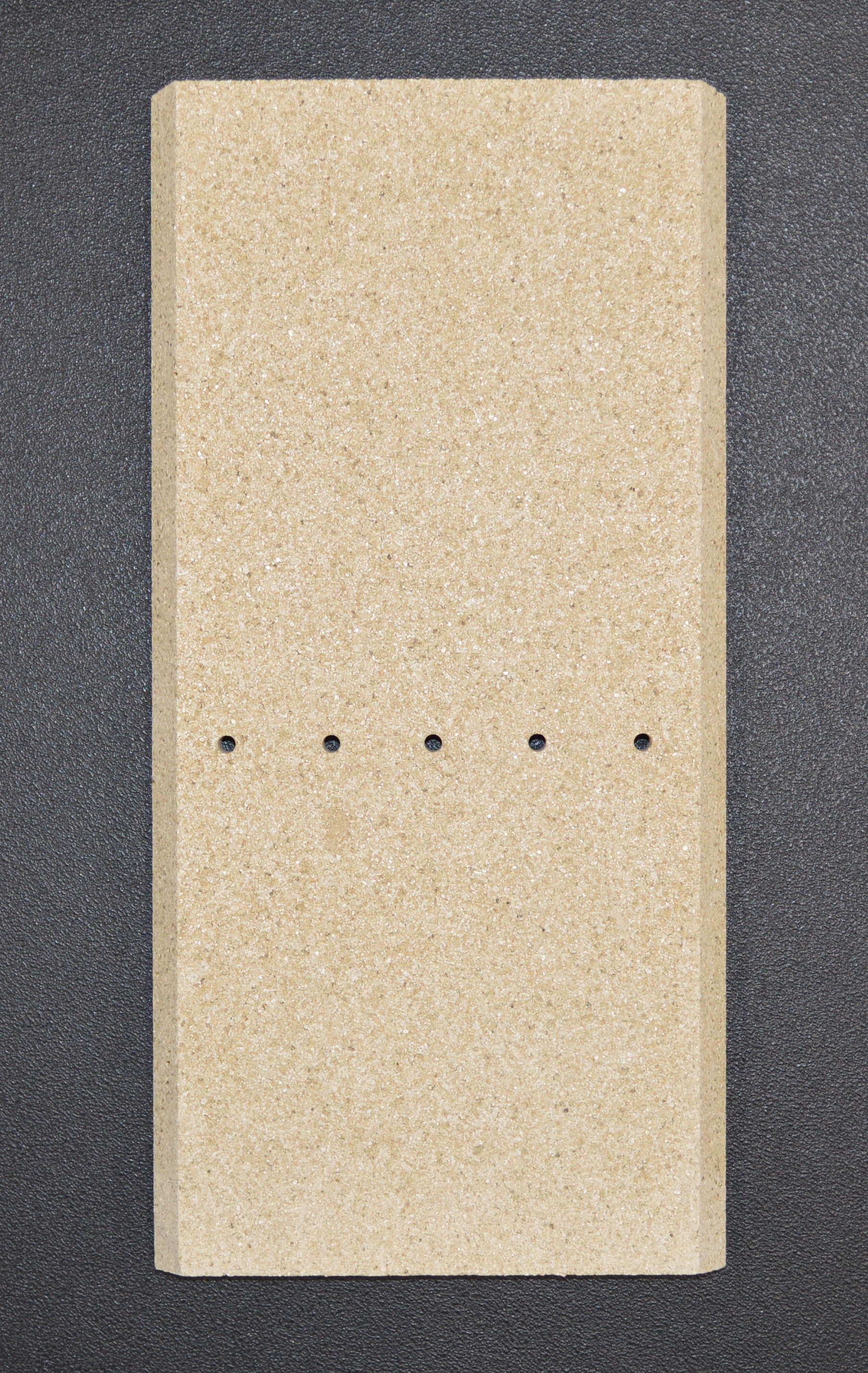

Origineel Achterste muur steen B voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze steen in de verbrandingskamer past met gladde oppervlakken en een 4-delige bodem, serie 2.

Oranier Kiruna 4 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 175/195 mm x 394/400 mm x 25 mm
• Materiaal Vermiculiet
• 5-gaats gestanst
• Positie 35.5 in de exploderende weergave

Origineel Achterste muur steen A voor de Houtkachel Oranier Kiruna 4 Type 4649-4 Serie I

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen in serie 1 wordt geïnstalleerd.

Oranier Kiruna 4 Type 4649-4 Serie I Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 175/195 mm x 400 mm x 25 mm
• Materiaal Vermiculiet
• 5-gaats gestanst
• Positie 3.3 in de exploderende weergave

Origineel Venster A voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende lenzen voor dit model. Zie de serie van uw open haard.
• De ervaring leert dat dit deurglas in serie 1 is geplaatst.

Oranier Kiruna 4 Venster Kerngegevens:

• Glazen ruit, Deurglas
• Afmetingen (B/L/H) 95/211/95 mm x 450 mm x 4 mm
• Materiaal Glas
• Vorm prismatisch
• hittebestendig

Origineel Bodemsteen achteraan B voor de Houtkachel Oranier Kiruna 4 Serie 2

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze steen in de verbrandingskamer past met gladde oppervlakken en een 4-delige bodem, serie 2.

Oranier Kiruna 4 Serie 2 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 135 mm x 69 mm x 30 mm
• Materiaal Vermiculiet
• Positie 35.10 in de exploderende weergave

Origineel Bodemsteen achteraan A voor de Houtkachel Oranier Kiruna 4 Type 4649-4 Serie I

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen in serie 1 wordt geïnstalleerd.

Oranier Kiruna 4 Type 4649-4 Serie I Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 69 mm x 135 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.9 in de exploderende weergave

Origineel Venster B voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende lenzen voor dit model. Raadpleeg de serie van uw kachel.
• De ervaring heeft geleerd dat dit deurglas in serie 2 - met 4-delige basis - werd geïnstalleerd.

Oranier Kiruna 4 Venster Kerngegevens:

• Glaskeramiek, Deurglas
• Afmetingen (B/L/H) 72/211/72 mm x 450 mm x 4 mm
• Materiaal Glas
• Vorm prismatisch
• hittebestendig

Origineel Venster C voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende lenzen voor dit model. Raadpleeg de serie van uw kachel.
• De ervaring leert dat dit deurglas in serie 2 - met een 2-delige sokkel - werd geïnstalleerd.

Oranier Kiruna 4 Venster Kerngegevens:

• Glazen ruit, Deurglas
• Afmetingen (B/L/H) 72/211/72 mm x 450 mm x 4 mm
• Materiaal Glas
• Vorm prismatisch
• hittebestendig

Origineel Zijsteen links voorkant A voor de Houtkachel Oranier Kiruna 4 Type 4649-4 Serie I

• Er zijn verschillende bekledingen voor deze kachel.
• De ervaring leert dat deze brandkamersteen in serie 1 wordt geïnstalleerd.

Oranier Kiruna 4 Type 4649-4 Serie I Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 51 mm x 480/450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen rechts voorkant A voor de Houtkachel Oranier Kiruna 4 Type 4649-4 Serie I

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen in serie 1 wordt geïnstalleerd.

Oranier Kiruna 4 Type 4649-4 Serie I Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 51 mm x 480/450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Deurafdichting A voor de Houtkachel Oranier Kiruna 4 Type 4679-4

• Er zijn verschillende deurafdichtingen voor deze kachel. Zie het bestaande afdichtingskoord. (koordafdichting / lippendichting / holle koordafdichting)
• Voor het aanbrengen van deze afdichting, die wij apart aanbieden, is een lijm nodig.
• We raden ook aan om de bindtangen te verzegelen, zodat de uiteinden niet uitrafelen.

Oranier Kiruna 4 Type 4679-4 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichtingskoord
• Lengte 3,00 m
• Diameter 10 mm

Deurafdichting Set A voor de Houtkachel Oranier Kiruna 4 Type 4649-4

• Er zijn verschillende deurafdichtingen voor deze kachel. Zie het bestaande afdichtingskoord. (koordafdichting / lippendichting / holle koordafdichting)

• 7-delige set

Oranier Kiruna 4 Type 4649-4 Deurafdichting Kerngegevens:

• Afdichtband, afdichtkoord
• Koordafdichting
• Lengte 3m
• Diameter 10 mm

Lijm sleutelgegevens:

• 1 stuk
• Inhoud 17ml
• hittebestendig

Kerngegevens afdichtingsmanchet:

• 1 stuk
• Diameter 10 mm

Pakkingbinder

• 4 stroken

Origineel Zijsteen links voorkant C voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze plaat in de verbrandingskamer past met gegolfde oppervlakken (staande stenen) en een tweedelige bodem, serie 2.

Oranier Kiruna 4 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 87 mm x 444/480 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak
• Positie rot markiert in de exploderende weergave

Origineel Zijsteen links voorkant B voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze steen in de verbrandingskamer past met gladde oppervlakken en een 4-delige bodem, serie 2.

Oranier Kiruna 4 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 51 mm x 450/480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 35.3 in de exploderende weergave

Origineel Zijsteen rechts achteraan C voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze plaat in de verbrandingskamer past met gegolfde oppervlakken (staande stenen) en een tweedelige bodem, serie 2.

Oranier Kiruna 4 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 120 mm x 443 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts achteraan C voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• Volgens de ervaring past deze brandkamersteen in de verbrandingskamer, waarvan de basissteen aan de voorzijde 320 x 100 mm meet.

Oranier Polar 4 Type 4654-4 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 120 mm x 443 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links achteraan A voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen in serie 1 wordt geïnstalleerd.

Oranier Kiruna 4 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 105 mm x 445 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Zijsteen links achteraan B voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze steen in de verbrandingskamer past met gladde oppervlakken en een 4-delige bodem, serie 2.

Oranier Kiruna 4 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 105 mm x 445 mm x 25 mm
• Materiaal Vermiculiet
• Positie 35.4 in de exploderende weergave

Origineel Zijsteen rechts achteraan A voor de Houtkachel Oranier Kiruna 4 Type 4649-4 Serie I

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen in serie 1 wordt geïnstalleerd.

Oranier Kiruna 4 Type 4649-4 Serie I Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 105 mm x 445 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Zijsteen rechts achteraan B voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze steen in de verbrandingskamer past met gladde oppervlakken en een 4-delige bodem, serie 2.

Oranier Kiruna 4 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 105 mm x 445 mm x 25 mm
• Materiaal Vermiculiet
• Positie 35.2 in de exploderende weergave

Deurafdichting C voor de Houtkachel Oranier Kiruna 4 Type 4679-4

• Er zijn verschillende deurafdichtingen voor deze kachel. Zie het bestaande afdichtingskoord. (koordafdichting / lippendichting / holle koordafdichting)
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Kiruna 4 Type 4679-4 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 9,5 mm

Schijfafdichting B voor de Houtkachel Oranier Kiruna 4 Type 4649-4

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze profielafdichting is 1-delig en wordt rondom gemonteerd

Oranier Kiruna 4 Type 4649-4 Schijfafdichting Kerngegevens:

• Glasafdichting, Glaslint
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend

Deurafdichting B voor de Houtkachel Oranier Kiruna Type 4679-4 Type 4679-4

• Er zijn verschillende deurafdichtingen voor deze kachel. Zie het bestaande afdichtingskoord. (koordafdichting / lippendichting / holle koordafdichting)

Oranier Kiruna Type 4679-4 Type 4679-4 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Lipafdichting
• Afmetingen (B/H) 6 mm x 16 mm
• Lengte 3,00 m
• zelfklevend

Origineel Bekleding van de verbrandingskamer B voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel. Zie de serie van uw model en de afmetingen van de verbrandingskamerstenen.
• De ervaring heeft geleerd dat deze stenen passen in de verbrandingskamer met gladde oppervlakken en een 4-delige bodem, serie 2.

• 11-delige set

Oranier Kiruna 4 Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 44 x 30 mm), Bodemsteen achterzijde (135 x 69 x 30 mm)
• Bodemsteen links (78/91 x 250 x 30 mm), Bodemsteen rechts (78/91 x 250 x 30 mm)
• Zijsteen linksvoor (51 x 450/480 x 25 mm), zijsteen rechtsvoor (51 x 450/480 x 25 mm)
• Zijsteen links achter (105 x 397/445 x 25 mm), zijsteen rechts achter (105 x 397/445 x 25 mm)
• Achterste muur steen 5 maal geperforeerd (175/195 x 394/400 x 25 mm)
• Spanningsomleiding boven (170 x 175/280 x 25 mm), Spanningsomleiding onder (180/352 x 148 x 25 mm)

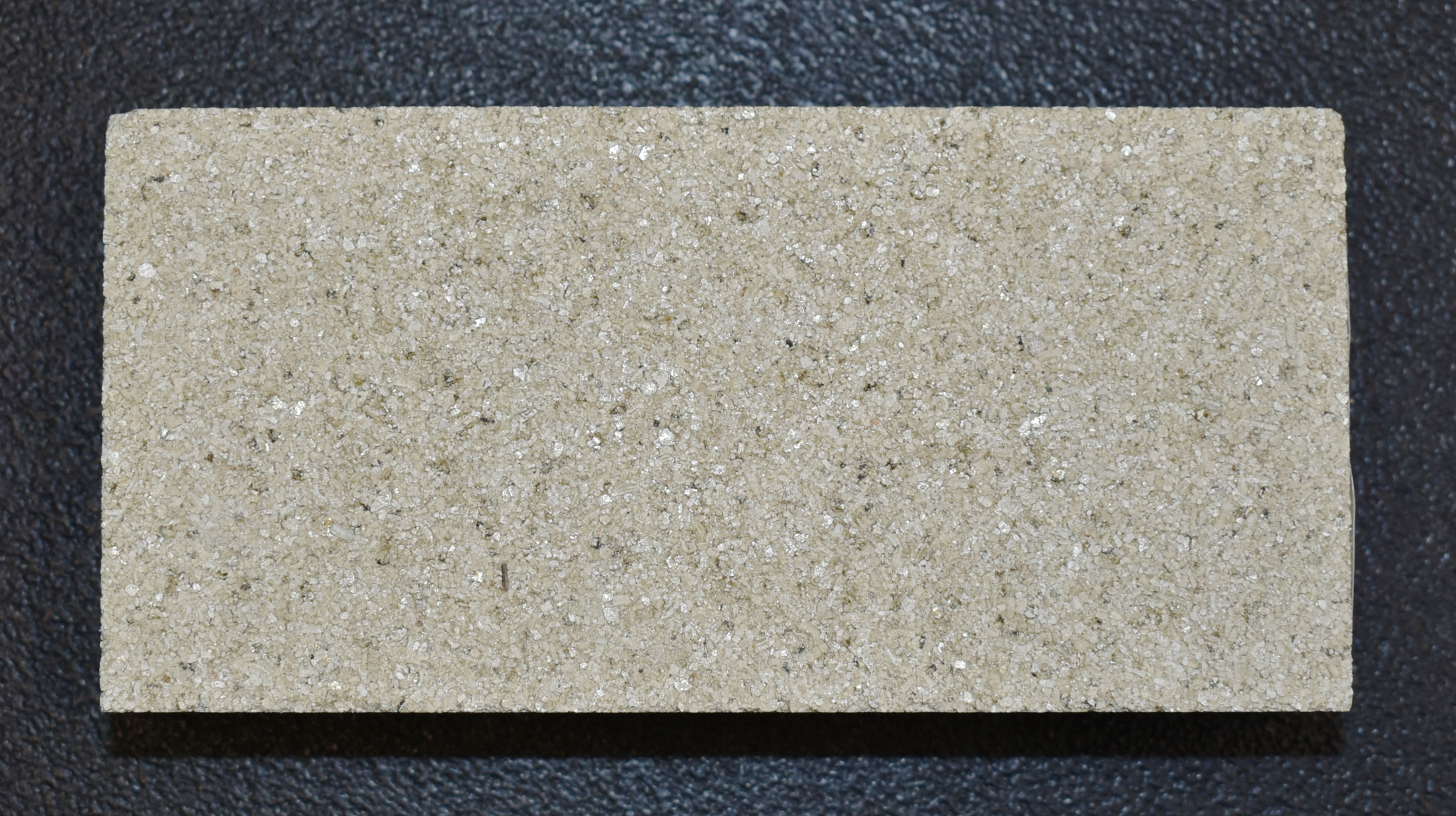

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Kiruna 4 Type 4649-4 Serie I

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.

Oranier Kiruna 4 Type 4649-4 Serie I Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 65 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.7 in de exploderende weergave

Origineel Bodemsteen rechts A voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen in serie 1 wordt geïnstalleerd.

Oranier Kiruna 4 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 90 mm x 270 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen links A voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen in serie 1 wordt geïnstalleerd.

Oranier Kiruna 4 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 90 mm x 270 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.8 in de exploderende weergave

Origineel Bekleding van de verbrandingskamer C voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze vermiculietplaten in de verbrandingskamer passen met gegolfde oppervlakken (staande stenen) en een tweedelige bodem, serie 2.
• De vroegere versie van de vloerstenen waren geperste stenen met een hoogte tot 60 mm. De fabrikant heeft de productie van geperste stenen stopgezet en vervangen door deze.

• 9-delige set

Oranier Kiruna 4 Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (320 x 100 x 30 mm), Bodemsteen achterzijde (320 x 162 x 30 mm)
• Zijsteen linksvoor (87 x 480/443 x 28 mm), zijsteen linksachter (120 x 443/392 x 28 mm)
• Zijsteen rechtsvoor (87 x 480/443 x 28 mm), zijsteen rechtsachter (120 x 443/392 x 28 mm)
• Achterste muur steen 5 keer geperforeerd (183 x 394 x 28 mm)
• Spanningsomleiding boven (280/175 x 170 x 25 mm)
• Spanningsomleiding onderaan (350/186 x 162 x 25 mm)

• Posities 40.9, 40.10, 40A en 40B in de explosietekening

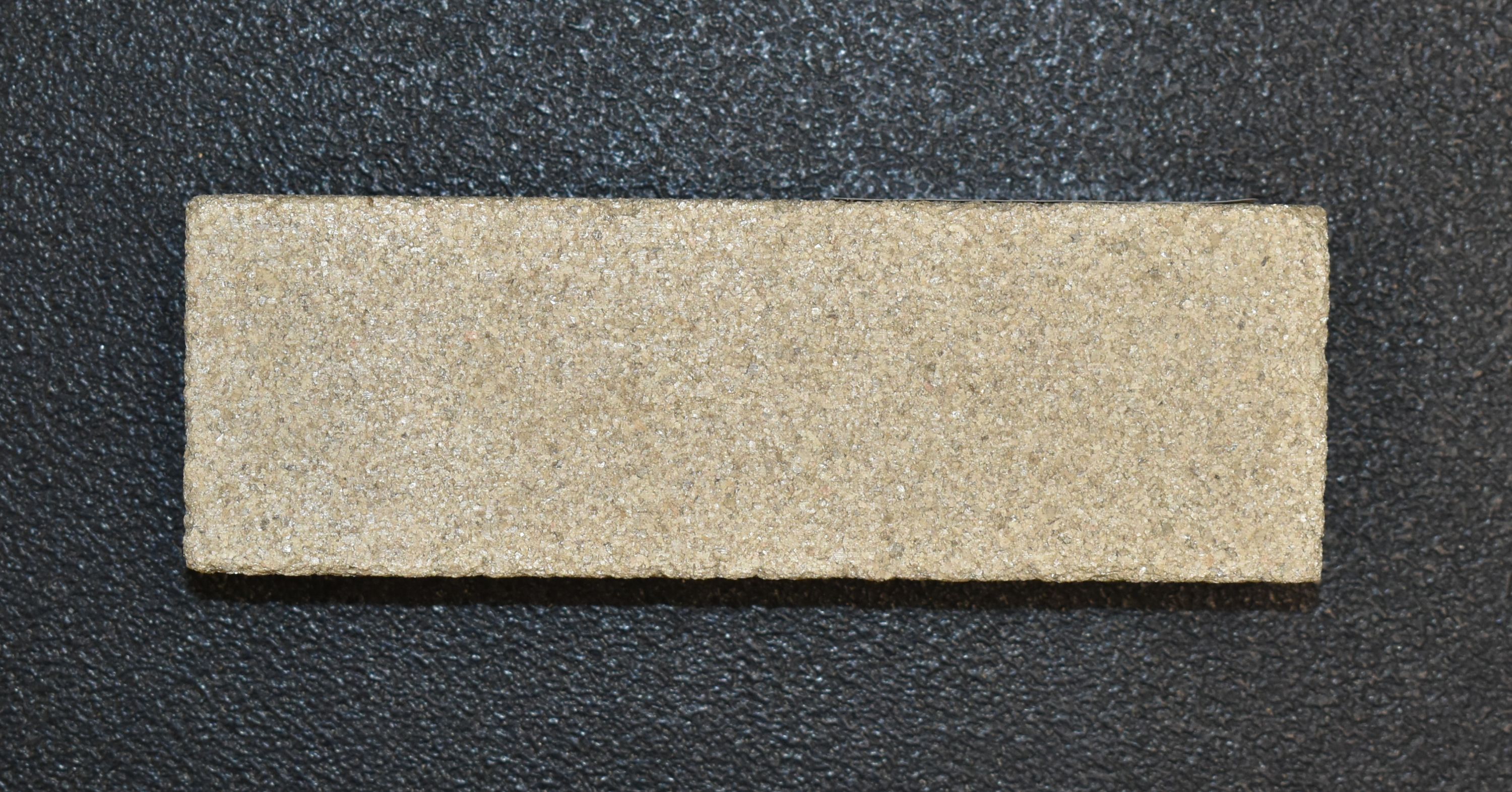

Origineel Bodemsteen voorkant B voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze steen in de verbrandingskamer past met gladde oppervlakken en een 4-delige bodem, serie 2.

Oranier Kiruna 4 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 44 mm x 30 mm
• Materiaal Vermiculiet
• Positie 35.9 in de exploderende weergave

Origineel Bodemsteen links B voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze steen in de verbrandingskamer past met gladde oppervlakken en een 4-delige bodem, serie 2.

Oranier Kiruna 4 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 91 mm x 250 mm x 30 mm
• Materiaal Vermiculiet
• Positie 35.8 in de exploderende weergave

Origineel Bodemsteen rechts B voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze steen in de verbrandingskamer past met gladde oppervlakken en een 4-delige bodem, serie 2.

Oranier Kiruna 4 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 91 mm x 250 mm x 30 mm
• Materiaal Vermiculiet
• Positie 35.8 in de exploderende weergave

Origineel Bodemsteen achteraan C voor de Houtkachel Oranier Kiruna 4 Type 5745

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze plaat in de verbrandingskamer past met gegolfde oppervlakken (staande stenen) en een tweedelige bodem, serie 2.

Oranier Kiruna 4 Type 5745 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 321 mm x 162 mm x 30 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts voorkant C voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze plaat in de verbrandingskamer past met gegolfde oppervlakken (staande stenen) en een tweedelige bodem, serie 2.

Oranier Kiruna 4 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 87 mm x 480 mm x 25 mm
• Materiaal Vermiculiet

Origineel Spanningsomleiding boven B voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze steen in de verbrandingskamer past met gladde oppervlakken en een 4-delige bodem, serie 2.

Oranier Kiruna 4 Spanningsomleiding boven Kerngegevens:

• Scheidingswand, Rookafleider
• Vermiculietsteen
• Afmetingen (B/L/H) 170 mm x 175/280 mm x 25 mm
• Materiaal Vermiculiet
• Positie 35.7 in de exploderende weergave

Origineel Spanningsomleiding boven C voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze plaat in de verbrandingskamer past met gegolfde oppervlakken (staande stenen) en een tweedelige bodem, serie 2.

Oranier Kiruna 4 Spanningsomleiding boven Kerngegevens:

• Rookgasomleiding, Scheidingswand
• Vermiculietstenen
• Afmetingen (B/L/H) 170 mm x 175/280 mm x 25 mm
• Materiaal Vermiculiet
• Positie 40.10 in de exploderende weergave

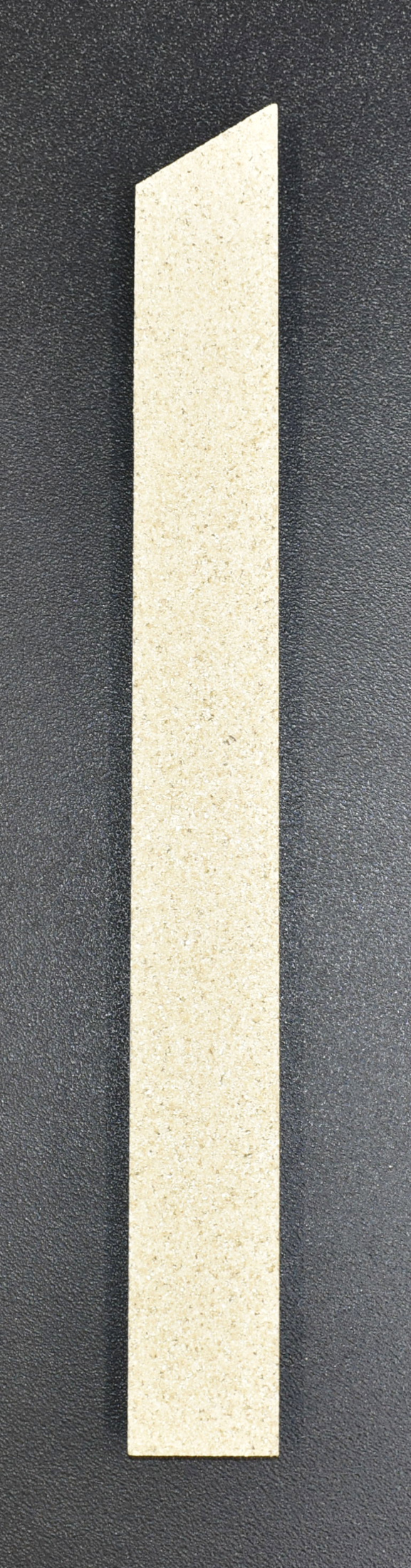

Origineel Zijsteen rechts voorkant B voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze steen in de verbrandingskamer past met gladde oppervlakken en een 4-delige bodem, serie 2.

Oranier Kiruna 4 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 51 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 35.1 in de exploderende weergave

Origineel Bekleding van de verbrandingskamer voor de Houtkachel Oranier Kiruna 4 Type 4649-4 Serie I

• Er zijn verschillende bekledingen voor deze kachel. Zie de serie van uw model en de afmetingen van de verbrandingskamerstenen.
• De ervaring leert dat deze voering in serie 1 wordt geïnstalleerd.

• 11-delige set

Oranier Kiruna 4 Type 4649-4 Serie I Bekleding van de verbrandingskamer Kerngegevens:

• 11 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 65 x 30 mm), Bodemsteen achterzijde (135 x 70 x 30 mm)
• Bodemsteen links (93 x 135/270 x 30 mm), Bodemsteen rechts (93 x 135/270 x 30 mm)
• Zijsteen linksvoor (52 x 448/480 x 25 mm), zijsteen rechtsvoor (52 x 448/480 x 25 mm)
• Zijsteen links achter (105 x 405/448 x 25 mm), zijsteen rechts achter (105 x 405/448 x 25 mm)
• Achterste muur steen 5 keer geperforeerd (170/195 x 400 x 25 mm)
• Spanningsomleiding boven (175/280 x 170 x 25 mm), Spanningsomleiding onder (180/350 x 150 x 25 mm)

Schijfafdichting A voor de Houtkachel Oranier Kiruna 4 Type 4649-4

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze glasafdichting is 2-delig. In het bovenste gedeelte is een ander afdichtingskoord geïnstalleerd dan aan de zijkanten en onderzijde.

Oranier Kiruna 4 Type 4649-4 Schijfafdichting Kerngegevens:

• 2 delen

• zelfklevende holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Lengte 1 m

De ruitafdichting voorkomt het ontsnappen van rookgassen en wordt op de verwarmingsdeur gemonteerd. Ook tussen de ruit en de glashouders is een afdichtkoord aangebracht.

Origineel Schijfafdichting Set A voor de Houtkachel Oranier Kiruna 4 Type 4649-4

• Voor dit model zijn er verschillende schijfverzegelingen. Raadpleeg het type van uw schijfhouder. (rails of klemmen)
• Deze set is inclusief schijfhouderklemmen.

• 23-delige set

Oranier Kiruna 4 Type 4649-4 Schijfafdichting Kerngegevens:

• 23 stuks

• Holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m
• zelfklevend

• Lipafdichting
• is bovenop gemonteerd
• Lengte 1 m
• zelfklevend

• Lijm
• 17 ml, buis
• hittebestendig

• Bind voor de zegeluiteinden
• 2 stroken

• Antislipbescherming voor het raam (U-plaat)
• 6 stuks

• Moer van messing
• 6 stuks

• Schijfhouder / klem (geperforeerde hoek)
• 6 stuks

De ruitafdichting zorgt ervoor dat de kijkruit optimaal op het ovenlichaam en op de glashouders rust, zodat het deurglas voldoende ruimte heeft voor uitzetting.

Origineel Zijsteen links achteraan C voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze plaat in de verbrandingskamer past met gegolfde oppervlakken (staande stenen) en een tweedelige bodem, serie 2.

Oranier Kiruna 4 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 120 mm x 443 mm x 25 mm
• Materiaal Vermiculiet

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
