Onderdelen voor Oranier Kiruna 8 Houtkachel

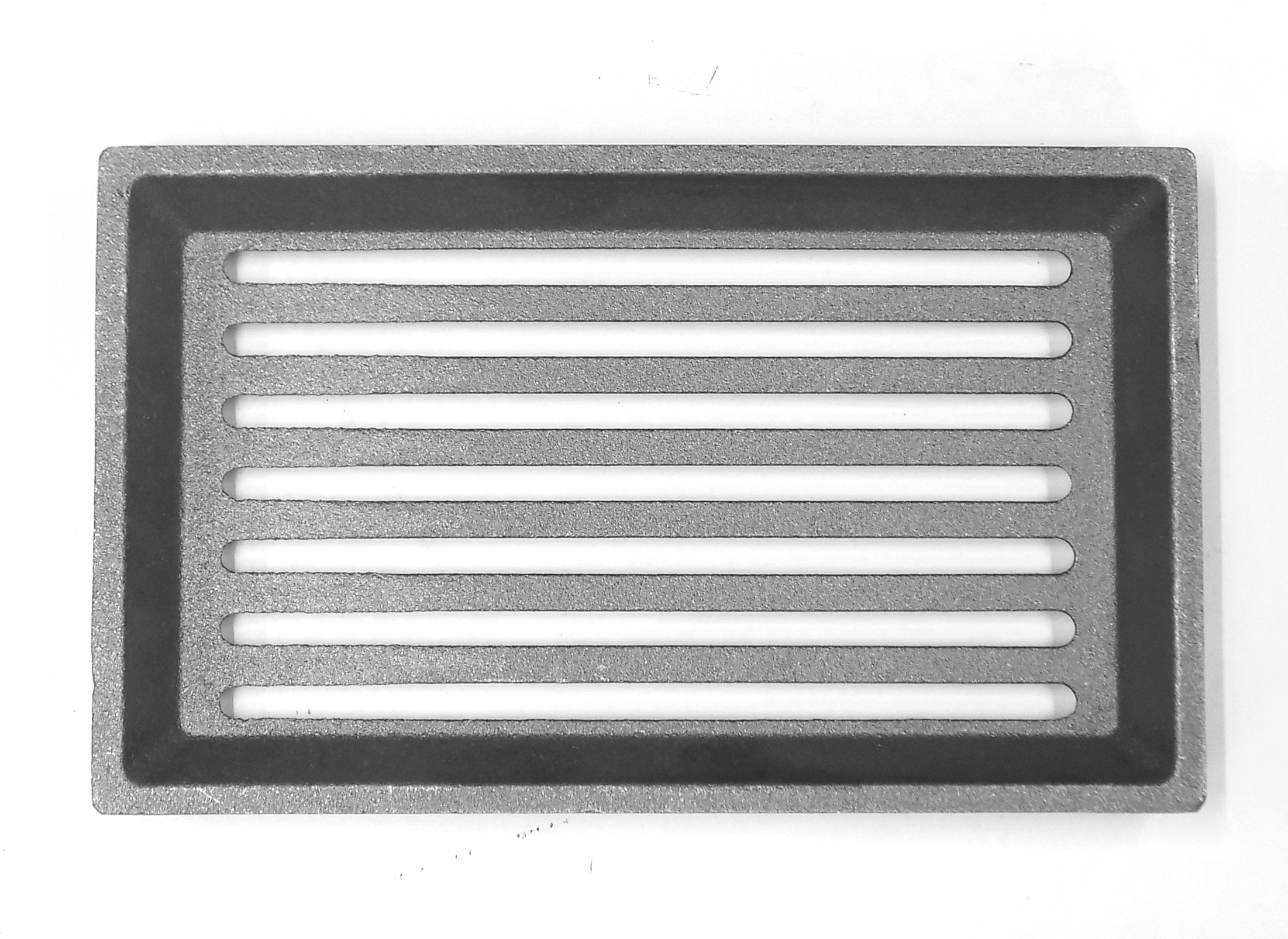

Origineel Asrooster voor de Houtkachel Oranier 8

Oranier 8 Asrooster Kerngegevens:

• Rooster, Vuurrooster
• Afmetingen (B/L/H) 254 mm x 154 mm x 30 mm
• Materiaal Gieten
• Vlakke rooster

Origineel Spanningsomleiding A voor de Houtkachel Oranier Kiruna 8

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 is geïnstalleerd.

Oranier Kiruna 8 Spanningsomleiding Kerngegevens:

• Rookgasomleiding, Rookafleider
• Afmetingen (B/L/H) 195 mm x 220 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.7 in de exploderende weergave

Origineel Spanningsomleiding B voor de Houtkachel Oranier Kiruna 8

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), ongeperforeerd achterwandblok (410x240x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 2 is geïnstalleerd.

Oranier Kiruna 8 Spanningsomleiding Kerngegevens:

• Rookgasomleiding, Omleiding
• Afmetingen (B/L/H) 195 mm x 220 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.7 in de exploderende weergave

Origineel Spanningsomleiding voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 3 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Spanningsomleiding Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 195 mm x 220 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.7 in de exploderende weergave

Origineel Achterste muur steen B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154 x 60 x 30 mm), links vloerblok (140 x 193/375 x 30 mm), ongeperforeerd achterwandblok (410 x 240 x 25 mm)
• De ervaring leert dat deze brandkamersteen in serie 2 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 240 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• geperforeerd
• Positie 3.2 in de exploderende weergave

Origineel Achterste muur steen C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 3 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 264 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• 8-voudig geperforeerd
• Positie 3.2 in de exploderende weergave

Origineel Venster A voor de Houtkachel Oranier Kiruna 8

• Er zijn verschillende lenzen voor dit model. Zie de lengtes van de schuine zijden. (120 mm of 108 mm)
• De schuine kanten van dit glaspaneel zijn elk 120 mm lang.

Oranier Kiruna 8 Venster Kerngegevens:

• Glazen ruit, Glaskeramiek
• Afmetingen (B/L/H) 120/280/120 mm x 500 mm x 4 mm
• Materiaal Glas
• Vorm prismatisch
• hittebestendig

Origineel Achterste muur steen A voor de Houtkachel Oranier Kiruna 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 is geïnstalleerd.

Oranier Kiruna 8 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 240 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Vorm rechthoekig
• Positie 3.2 in de exploderende weergave

Deurafdichting voor de Houtkachel Oranier Kiruna 8

• Voor de montage van deze afdichting is een lijm nodig.

Oranier Kiruna 8 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Lengte 3,00 m
• Diameter 10 mm

Deurafdichting Set voor de Houtkachel Oranier Kiruna 8

• 7-delige set

Oranier Kiruna 8 Deurafdichting Kerngegevens:

• Afdichtband, afdichtkoord
• Koordafdichting
• Lengte 3m
• Diameter 10 mm

Lijm sleutelgegevens:

• 1 stuk
• Inhoud 17ml
• hittebestendig

Kerngegevens afdichtingsmanchet:

• 1 stuk
• Diameter 10 mm

Pakkingbinder

• 4 stroken

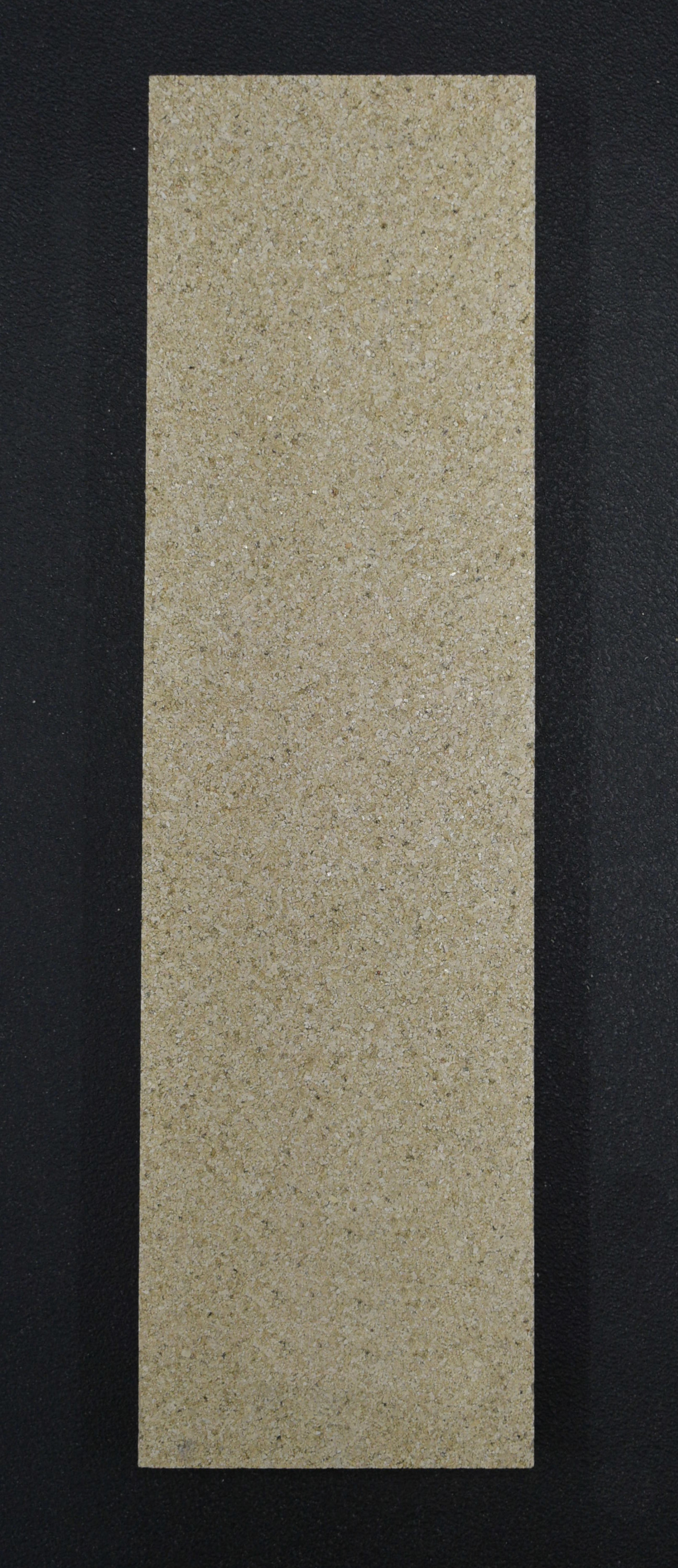

Origineel Zijsteen rechts voorkant B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), ongeperforeerd achterwandblok (410x240x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 2 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen links voorkant B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), ongeperforeerd achterwandblok (410x240x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 2 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen rechts voorkant C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 3 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 112 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen links voorkant C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 3 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 112 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen links voorkant A voor de Houtkachel Oranier Kiruna 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 werd geïnstalleerd.

Oranier Kiruna 8 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 114 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen rechts voorkant A voor de Houtkachel Oranier Kiruna 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 is geïnstalleerd.

Oranier Kiruna 8 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 114 mm x 410 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links achteraan A voor de Houtkachel Oranier Kiruna 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 is geïnstalleerd.

Oranier Kiruna 8 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 134 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen rechts achteraan B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), ongeperforeerd achterwandblok (410x240x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 2 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen links achteraan B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), ongeperforeerd achterwandblok (410x240x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 2 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen rechts achteraan C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 3 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 138 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen links achteraan C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 3 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 138 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Schijfafdichting B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze profielafdichting is 1-delig en wordt rondom gemonteerd

Oranier Kiruna 8 Type 4649-8 Schijfafdichting Kerngegevens:

• Afdichtingskoord, Glaslint
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend

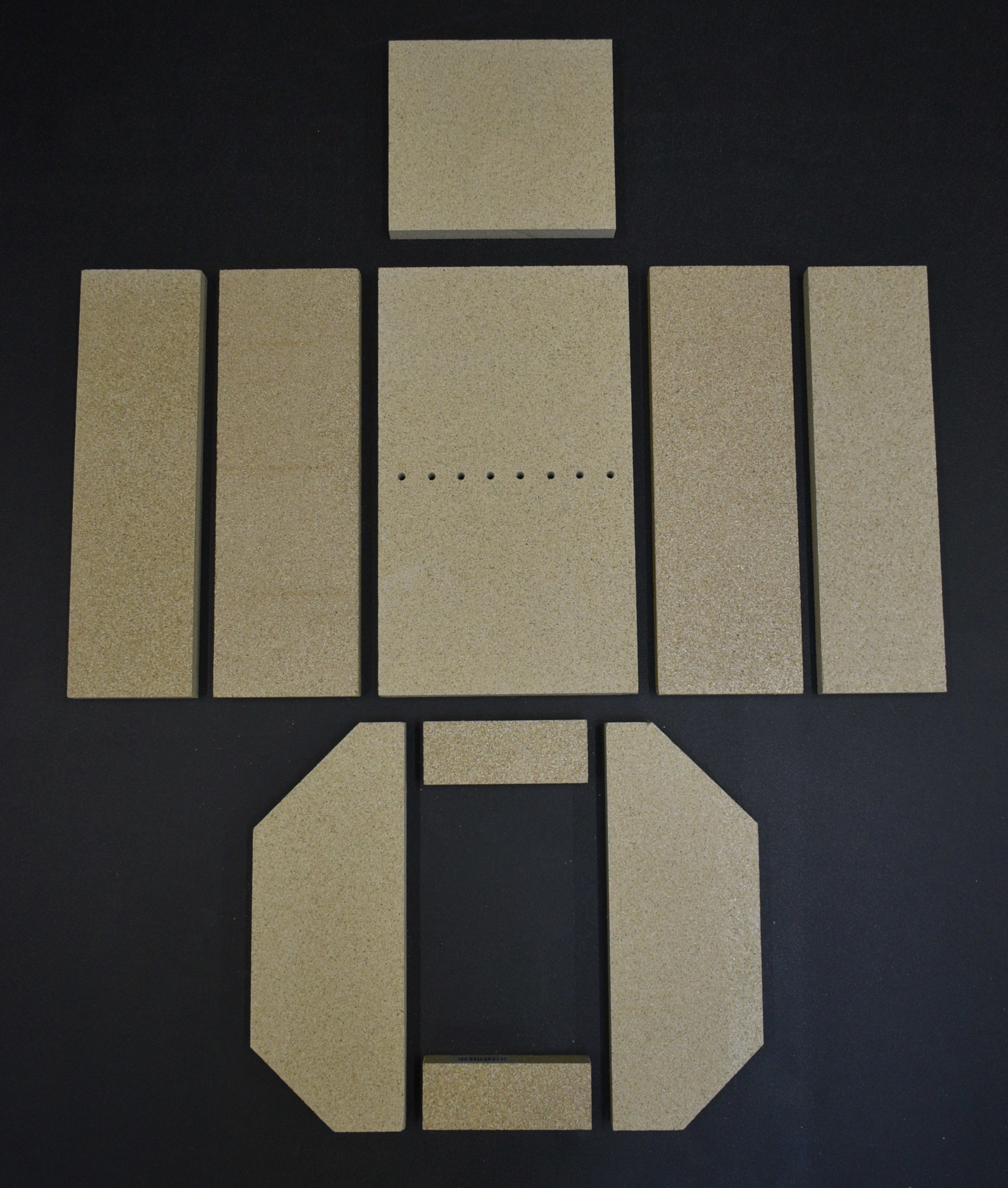

Origineel Bekleding van de verbrandingskamer B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), ongeperforeerd achterwandblok (410x240x25 mm)
• De ervaring heeft geleerd dat deze brandkamerstenen in serie 2 zijn geïnstalleerd.

• 10-delige set

Oranier Kiruna 8 Type 4649-8 Bekleding van de verbrandingskamer Kerngegevens:

• 10 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (150 x 58 x 30 mm), Bodemsteen achterzijde (150 x 58 x 30 mm)

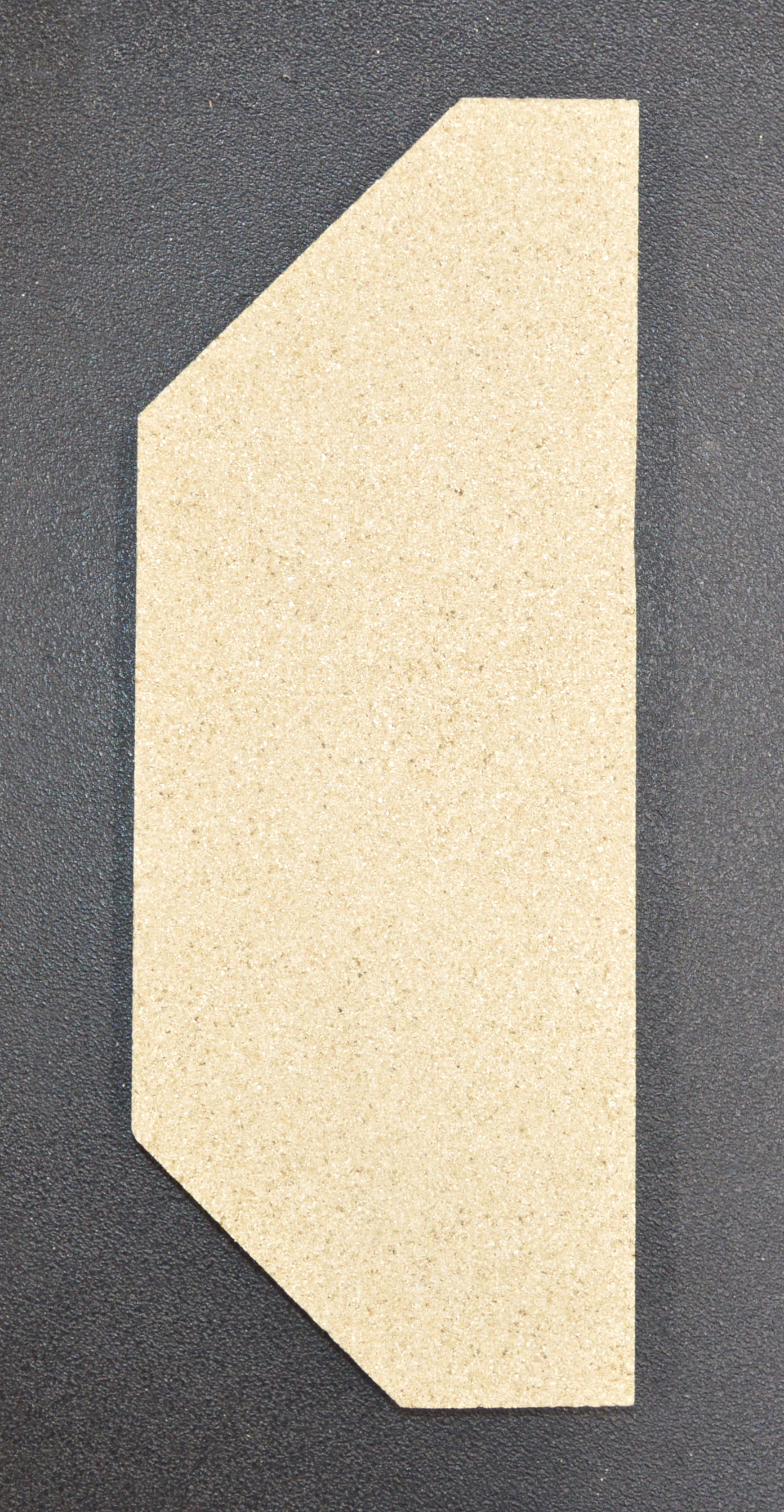

• Bodemsteen links (140 x 190/359 x 30 mm), Bodemsteen rechts (140 x 190/359 x 30 mm)
• Achterste muur steen (240 x 410 x 25 mm)
• Zijsteen linksvoor (115 x 410 x 25 mm), zijsteen linksachter (135 x 410 x 25 mm)
• Zijsteen rechtsvoor (115 x 410 x 25 mm), zijsteen rechtsachter (135 x 410 x 25 mm)
• Spanningsomleiding (220 x 195 x 25 mm)

Origineel Bekleding van de verbrandingskamer A voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring heeft geleerd dat deze brandkamerstenen in serie 1 zijn geïnstalleerd.

• 12-delige set

Oranier Kiruna 8 Type 4649-8 Bekleding van de verbrandingskamer Kerngegevens:

• 12 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal chamotte
• Bodemsteen linksvoor (138 x 88/185 x 30 mm), Bodemsteen rechtsvoor (138 x 88/185 x 30 mm)
• Bodemsteen links achter (138 x 88/185 x 30 mm, Bodemsteen rechts achter (138 x 88/185 x 30 mm)
• Bodemsteen achterzijde (150 x 70 x 30 mm), Bodemsteen voorzijde (149 x 50 x 30 mm)

• Materiaal vermiculiet
• Achterste muur steen (240 x 410 x 25 mm)
• Zijsteen linksvoor (114 x 410 x 25 mm), zijsteen rechtsvoor (114 x 410 x 25 mm)
• Zijsteen links achter (134 x 410 x 25 mm), zijsteen rechts achter (134 x 410 x 25 mm)

• Materiaal Skamol
• Spanningsomleiding (220 x 195 x 25 mm)

Origineel Bodemsteen Set C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring heeft geleerd dat deze brandkamerstenen in serie 3 zijn geïnstalleerd.
• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.

• 4-delige set

Oranier Kiruna 8 Type 4649-8 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen vooraan (154 x 60 x 30 mm), Bodemsteen achteraan (154 x 60 x 30 mm)
• Bodemsteen links (140 x 193/375 x 30 mm), Bodemsteen rechts (140 x 193/375 x 30 mm)

• Items 3.4 en 3.6 in de explosietekening

Origineel Bodemsteen achteraan A voor de Houtkachel Oranier Kiruna 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 is geïnstalleerd.

Oranier Kiruna 8 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vuurvaste stenen
• Afmetingen (B/L/H) 150 mm x 70 mm x 30 mm
• Materiaal Chamotte

Origineel Bekleding van de verbrandingskamer C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: Voorvloerblok (154 x 60 x 30 mm), links vloerblok (140 x 193/375 x 30 mm), 8-voudige achterwandblok (240/264 x 410 x 25 mm)
• De ervaring heeft geleerd dat deze brandkamerstenen in serie 3 zijn geïnstalleerd.

• 10-delige set

Oranier Kiruna 8 Type 4649-8 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (154 x 60 x 30 mm), Bodemsteen achterzijde (154 x 60 x 30 mm
• Bodemsteen links (140 x 193/375 x 30 mm), Bodemsteen rechts (140 x 193/375 x 30 mm)
• Achterste muur steen 8-voudig geperforeerd (240/264 x 410 x 25 mm)
• Zijsteen linksvoor (112 x 410 x 25 mm), zijsteen linksachter (138 x 410 x 25 mm)
• Zijsteen rechtsvoor (112 x 410 x 25 mm), zijsteen rechtsachter (138 x 410 x 25 mm)
• Spanningsomleiding (220 x 195 x 25 mm)

Origineel Bodemsteen rechts C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 3 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 140 mm x 375 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Bodemsteen links C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 3 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 140 mm x 375 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.6 in de exploderende weergave

Origineel Bodemsteen achteraan C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 3 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 154 mm x 60 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Bodemsteen voorkant C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 3 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 154 mm x 60 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Bodemsteen achteraan B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), ongeperforeerd achterwandblok (410x240x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 2 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 150 mm x 58 mm x 30 mm
• Materiaal Vermiculiet
• Vorm rechthoekig
• Positie 3.4 in de exploderende weergave

Origineel Bodemsteen voorkant B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), ongeperforeerd achterwandblok (410x240x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 2 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 150 mm x 58 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Bodemsteen links B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), ongeperforeerd achterwandblok (410x240x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 2 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 140 mm x 359 mm x 30 mm
• Materiaal Vermiculiet
• Vorm trapeziumvormig
• Positie 3.6 in de exploderende weergave

Origineel Bodemsteen rechts B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), ongeperforeerd achterwandblok (410x240x25 mm)
• De ervaring leert dat deze brandkamersteen in serie 2 is geïnstalleerd.

Oranier Kiruna 8 Type 4649-8 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 140 mm x 359 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.6 in de exploderende weergave

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Kiruna 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 is geïnstalleerd.

Oranier Kiruna 8 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vuurvaste stenen
• Afmetingen (B/L/H) 149 mm x 70 mm x 30 mm
• Materiaal Chamotte
• Vorm rechthoekig
• Positie 3.5 in de exploderende weergave

Origineel Bodemsteen rechts achteraan A voor de Houtkachel Oranier Kiruna 8

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 is geïnstalleerd.

Oranier Kiruna 8 Bodemsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vuurvaste stenen
• Afmetingen (B/L/H) 138 mm x 185 mm x 30 mm
• Materiaal Chamotte

Origineel Bodemsteen links achteraan A voor de Houtkachel Oranier Kiruna 8

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 is geïnstalleerd.

Oranier Kiruna 8 Bodemsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vuurvaste stenen
• Afmetingen (B/L/H) 138 mm x 185 mm x 30 mm
• Materiaal Chamotte

Origineel Bodemsteen links voorkant A voor de Houtkachel Oranier Kiruna 8

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 is geïnstalleerd.

Oranier Kiruna 8 Bodemsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vuurvaste stenen
• Afmetingen (B/L/H) 138 mm x 185 mm x 30 mm
• Materiaal Chamotte

Origineel Bodemsteen rechts voorkant A voor de Houtkachel Oranier Kiruna 8

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 is geïnstalleerd.

Oranier Kiruna 8 Bodemsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vuurvaste stenen
• Afmetingen (B/L/H) 138 mm x 185 mm x 30 mm
• Materiaal Chamotte

Origineel Zijsteen rechts achteraan A voor de Houtkachel Oranier Kiruna 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring leert dat deze brandkamersteen in serie 1 is geïnstalleerd.

Oranier Kiruna 8 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 134 mm x 410 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen Set C voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), 8-voudige achterwandblok (240/264x410x25 mm)
• De ervaring heeft geleerd dat deze brandkamerstenen in serie 3 zijn geïnstalleerd.

• 5-delige set

Oranier Kiruna 8 Type 4649-8 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• 8-voudige geperforeerde Achterste muur steen (240/264 x 410 x 25 mm)
• Zijsteen linksvoor (112 x 410 x 25 mm), zijsteen linksachter (138 x 410 x 25 mm)
• Zijsteen rechtsvoor (112 x 410 x 25 mm), zijsteen rechtsachter (138 x 410 x 25 mm)

• Items 3.1, 3.2 en 3.3 in de explosietekening

Origineel Zijsteen Set B voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: voorvloerblok (154x60x30 mm), links vloerblok (140x193/375x30 mm), ongeperforeerd achterwandblok (410x240x25 mm)
• De ervaring heeft geleerd dat deze brandkamerstenen in serie 2 zijn geïnstalleerd.

• 5-delige set

Oranier Kiruna 8 Type 4649-8 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Achterste muur steen (240 x 410 x 25 mm)
• Zijsteen linksvoor (115 x 410 x 25 mm), zijsteen linksachter (135 x 410 x 25 mm)
• Zijsteen rechtsvoor (115 x 410 x 25 mm), zijsteen rechtsachter (135 x 410 x 25 mm)

• Items 3.1, 3.2 en 3.3 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring heeft geleerd dat deze brandkamerstenen in serie 1 zijn geïnstalleerd.

• 5-delige set

Oranier Kiruna 8 Type 4649-8 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Achterste muur steen (240 x 410 x 25 mm)
• Zijsteen linksvoor (114 x 410 x 25 mm), zijsteen rechtsvoor (114 x 410 x 25 mm)
• Zijsteen links achter (134 x 410 x 25 mm), zijsteen rechts achter (134 x 410 x 25 mm)

• Items 3.1, 3.2 en 3.3 in de explosietekening

Schijfafdichting A voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze glasafdichting is 2-delig. In het bovenste gedeelte is een ander afdichtingskoord geïnstalleerd dan aan de zijkanten en onderzijde.

Oranier Kiruna 8 Type 4649-8 Schijfafdichting Kerngegevens:

• 2 delen

• zelfklevende holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Lengte 1 m

De ruitafdichting voorkomt het ontsnappen van rookgassen en wordt op de verwarmingsdeur gemonteerd. Ook tussen de ruit en de glashouders is een afdichtkoord aangebracht.

Origineel Schijfafdichting Set A voor de Houtkachel Oranier Kiruna 8 Type 4649-8, 4649-7

• Voor dit model zijn er verschillende schijfverzegelingen. Raadpleeg het type van uw schijfhouder. (rails of klemmen)
• Deze set is inclusief schijfhouderklemmen.

• 23-delige set

Oranier Kiruna 8 Type 4649-8, 4649-7 Schijfafdichting Kerngegevens:

• 23 stuks

• Holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m
• zelfklevend

• Lipafdichting
• is bovenop gemonteerd
• Lengte 1 m
• zelfklevend

• Lijm
• 17 ml, buis
• hittebestendig

• Bind voor de zegeluiteinden
• 2 stroken

• Antislipbescherming voor het raam (U-plaat)
• 6 stuks

• Moer van messing
• 6 stuks

• Schijfhouder / klem (geperforeerde hoek)
• 6 stuks

De ruitafdichting zorgt ervoor dat de kijkruit optimaal op het ovenlichaam en op de glashouders rust, zodat het deurglas voldoende ruimte heeft voor uitzetting.

Origineel Bekleding van de verbrandingskamer D voor de Houtkachel Oranier Kiruna 8

• Er zijn verschillende verbrandingskamers voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze voering is de trekafbuiging (245/460 x 190 x 25 mm).

• 10-delige set

Oranier Kiruna 8 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (152 x 35 x 30 mm), Bodemsteen achterzijde (152 x 56 x 30 mm)
• Bodemsteen links (140 x 344 x 30 mm), Bodemsteen rechts (140 x 344 x 30 mm)
• Zijsteen linksvoor (95 x 520/565 x 25 mm), zijsteen linksachter (135 x 470/520 x 25 mm)
• Zijsteen rechtsvoor (95 x 520/565 x 25 mm), zijsteen rechtsachter (135 x 470/520 x 25 mm)
• Achterste muur steen (245/262 x 470 x 25 mm)
• Spanningsomleiding (245/460 x 190 x 25 mm)

Origineel Bekleding van de verbrandingskamer A voor de Houtkachel Oranier Kiruna 8Z Type 4649-8Z

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring heeft geleerd dat deze brandkamerstenen in serie 1 zijn geïnstalleerd.

• 12-delige set

Oranier Kiruna 8Z Type 4649-8Z Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal chamotte
• Bodemsteen linksvoor (138 x 88/185 x 30 mm), Bodemsteen rechtsvoor (138 x 88/185 x 30 mm)
• Bodemsteen links achter (138 x 88/185 x 30 mm, Bodemsteen rechts achter (138 x 88/185 x 30 mm)
• Bodemsteen achterzijde (150 x 70 x 30 mm), Bodemsteen voorzijde (149 x 50 x 30 mm)

• Materiaal vermiculiet
• Achterste muur steen (240 x 410 x 25 mm)
• Zijsteen linksvoor (114 x 410 x 25 mm), zijsteen rechtsvoor (114 x 410 x 25 mm)
• Zijsteen links achter (134 x 410 x 25 mm), zijsteen rechts achter (134 x 410 x 25 mm)

• Materiaal Skamol
• Spanningsomleiding (220 x 195 x 25 mm)

Origineel Venster voor de Houtkachel Oranier Kiruna 8Z

Oranier Kiruna 8Z Venster Kerngegevens:

• Deurglas, Kijkvenster
• Afmetingen (B/L/H) 120/280/120 mm x 500 mm x 4 mm
• Materiaal Glas
• Vorm prismatisch
• hittebestendig

Origineel Schijfafdichting Set voor de Houtkachel Oranier Kiruna 8Z Type 4649-8Z

• 23-delige set

Oranier Kiruna 8Z Type 4649-8Z Schijfafdichting Kerngegevens:

• 23 stuks

• Holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m
• zelfklevend

• Lipafdichting
• is bovenop gemonteerd
• Lengte 1 m
• zelfklevend

• Lijm
• 17 ml, buis
• hittebestendig

• Bind voor de zegeluiteinden
• 2 stroken

• Antislipbescherming voor het raam (U-plaat)
• 6 stuks

• Moer van messing
• 6 stuks

• Schijfhouder / klem (geperforeerde hoek)
• 6 stuks

De ruitafdichting zorgt ervoor dat de kijkruit optimaal op het ovenlichaam en op de glashouders rust, zodat het deurglas voldoende ruimte heeft voor uitzetting.

Deurafdichting Set voor de Houtkachel Oranier Kiruna 8Z

• 7-delige set

Oranier Kiruna 8Z Deurafdichting Kerngegevens:

• Afdichtband, afdichtkoord
• Koordafdichting
• Lengte 3m
• Diameter 10 mm

Lijm sleutelgegevens:

• 1 stuk
• Inhoud 17ml
• hittebestendig

Kerngegevens afdichtingsmanchet:

• 1 stuk
• Diameter 10 mm

Pakkingbinder

• 4 stroken

Origineel Bekleding van de verbrandingskamer C voor de Houtkachel Oranier Kiruna 8Z Type 4649-8

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: Voorvloerblok (154 x 60 x 30 mm), links vloerblok (140 x 193/375 x 30 mm), 8-voudige achterwandblok (240/264 x 410 x 25 mm)
• De ervaring heeft geleerd dat deze brandkamerstenen in serie 3 zijn geïnstalleerd.

• 10-delige set

Oranier Kiruna 8Z Type 4649-8 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (154 x 60 x 30 mm), Bodemsteen achterzijde (154 x 60 x 30 mm
• Bodemsteen links (140 x 193/375 x 30 mm), Bodemsteen rechts (140 x 193/375 x 30 mm)
• Achterste muur steen 8-voudig geperforeerd (240/264 x 410 x 25 mm)
• Zijsteen linksvoor (112 x 410 x 25 mm), zijsteen linksachter (138 x 410 x 25 mm)
• Zijsteen rechtsvoor (112 x 410 x 25 mm), zijsteen rechtsachter (138 x 410 x 25 mm)
• Spanningsomleiding (220 x 195 x 25 mm)

Origineel Bekleding van de verbrandingskamer D voor de Houtkachel Oranier Kiruna 8Z

• Er zijn verschillende verbrandingskamers voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze voering is de trekafbuiging (245/460 x 190 x 25 mm).

• 10-delige set

Oranier Kiruna 8Z Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (152 x 35 x 30 mm), Bodemsteen achterzijde (152 x 56 x 30 mm)
• Bodemsteen links (140 x 344 x 30 mm), Bodemsteen rechts (140 x 344 x 30 mm)
• Zijsteen linksvoor (95 x 520/565 x 25 mm), zijsteen linksachter (135 x 470/520 x 25 mm)
• Zijsteen rechtsvoor (95 x 520/565 x 25 mm), zijsteen rechtsachter (135 x 470/520 x 25 mm)
• Achterste muur steen (245/262 x 470 x 25 mm)
• Spanningsomleiding (245/460 x 190 x 25 mm)

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
