Onderdelen voor Oranier Malmö 6 Houtkachel

Origineel vlamplaat boven A voor de Houtkachel Oranier Malmö 6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö 6 vlamplaat boven Kerngegevens:

• vlamplaat, remplaat
• Afmetingen (B/L/H) 185 mm x 195 mm x 25 mm
• Materiaal Skamol
• Positie 30.9 in de exploderende weergave

Origineel vlamplaat onder A voor de Houtkachel Oranier Malmö 6 Type 4664-6, Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö 6 Type 4664-6, Type 6646 vlamplaat onder Kerngegevens:

• scheidingswand, spanningsomleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 420 mm x 255 mm x 25 mm
• Materiaal Vermiculiet
• Positie 30.6 in de exploderende weergave

Origineel vlamplaat onder B voor de Houtkachel Oranier Malmö 6 Type 4664-6, Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

Oranier Malmö 6 Type 4664-6, Type 6646 vlamplaat onder Kerngegevens:

• scheidingswand, deflector
• Vermiculietsteen
• Afmetingen (B/L/H) 420 mm x 255 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

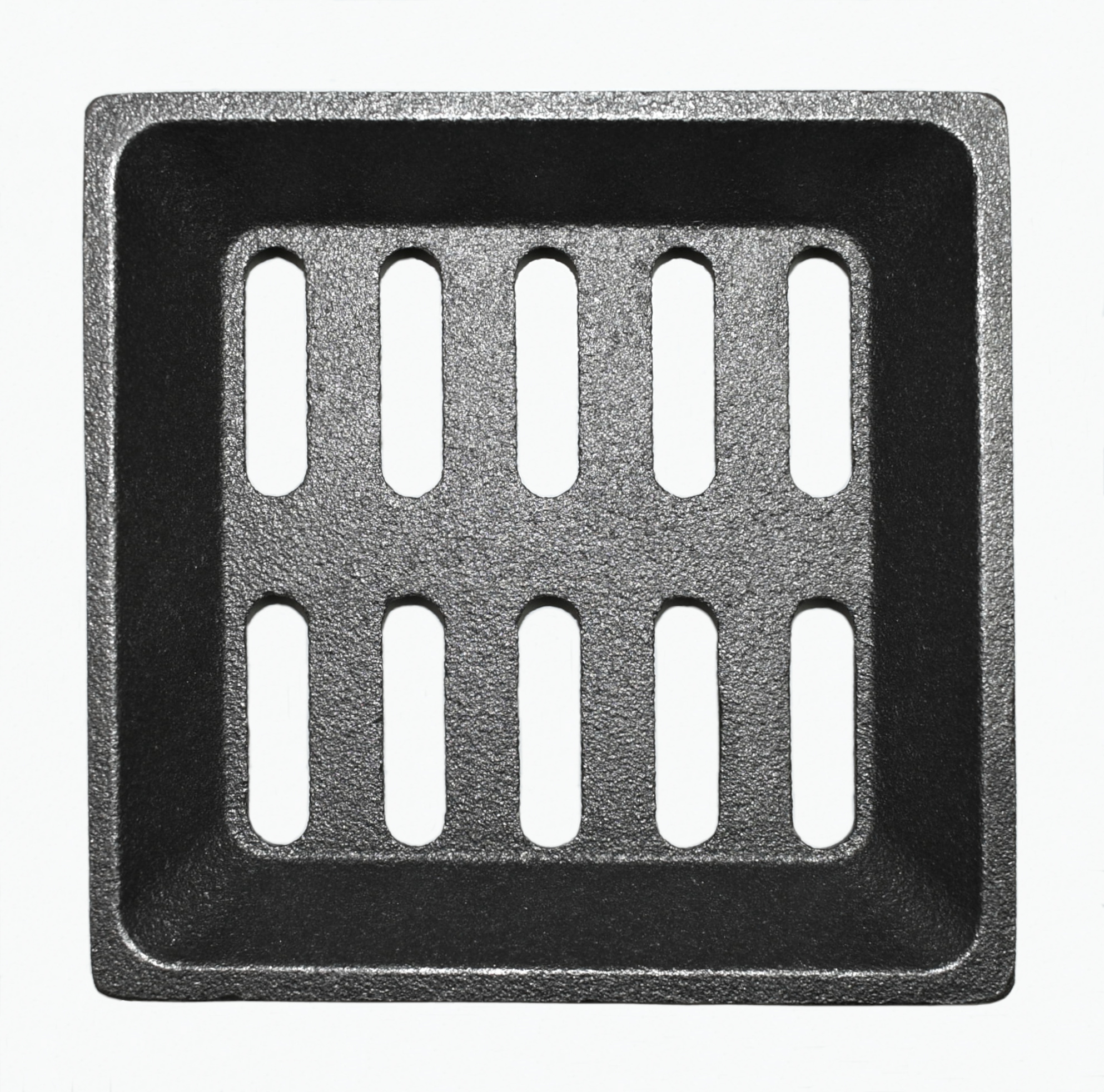

Origineel Asrooster voor de Houtkachel Oranier Malmö 6

Oranier Malmö 6 Asrooster Kerngegevens:

• vuurrooster, brandrooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten

Origineel Achterste muur steen links A voor de Houtkachel Oranier Malmö Type 4664-6 Type 6646, Type 4664-6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö Type 4664-6 Type 6646, Type 4664-6 Achterste muur steen links Kerngegevens:

• steen voor binnenwerk, binnensteen
• Afmetingen (B/L/H) 214 mm x 240 mm x 25 mm
• Materiaal Skamol
• 4-voudig geperforeerd
• Positie 30.4 in de exploderende weergave

Origineel Achterste muur steen links B voor de Houtkachel Oranier Malmö 6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.
• De fabrikant heeft het voormalige 1-delige achterpaneelgedeelte omgebouwd naar 2-delig.

Oranier Malmö 6 Achterste muur steen links Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 213 mm x 240 mm x 25 mm
• Materiaal Skamol
• 4-voudig geperforeerd
• Positie 3.8a in de exploderende weergave

Origineel Achterste muur steen rechts B voor de Houtkachel Oranier Malmö 6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.
• De fabrikant heeft het voormalige 1-delige achterpaneelgedeelte omgebouwd naar 2-delig.

Oranier Malmö 6 Achterste muur steen rechts Kerngegevens:

• Brandkamersteen, binnensteen
• Afmetingen (B/L/H) 213 mm x 240 mm x 25 mm
• Materiaal Skamol
• 4-voudig geperforeerd
• De fabrikant heeft het voormalige 1-delige achterpaneelgedeelte omgebouwd naar 2-delig.
• Positie 3.8b in de exploderende weergave

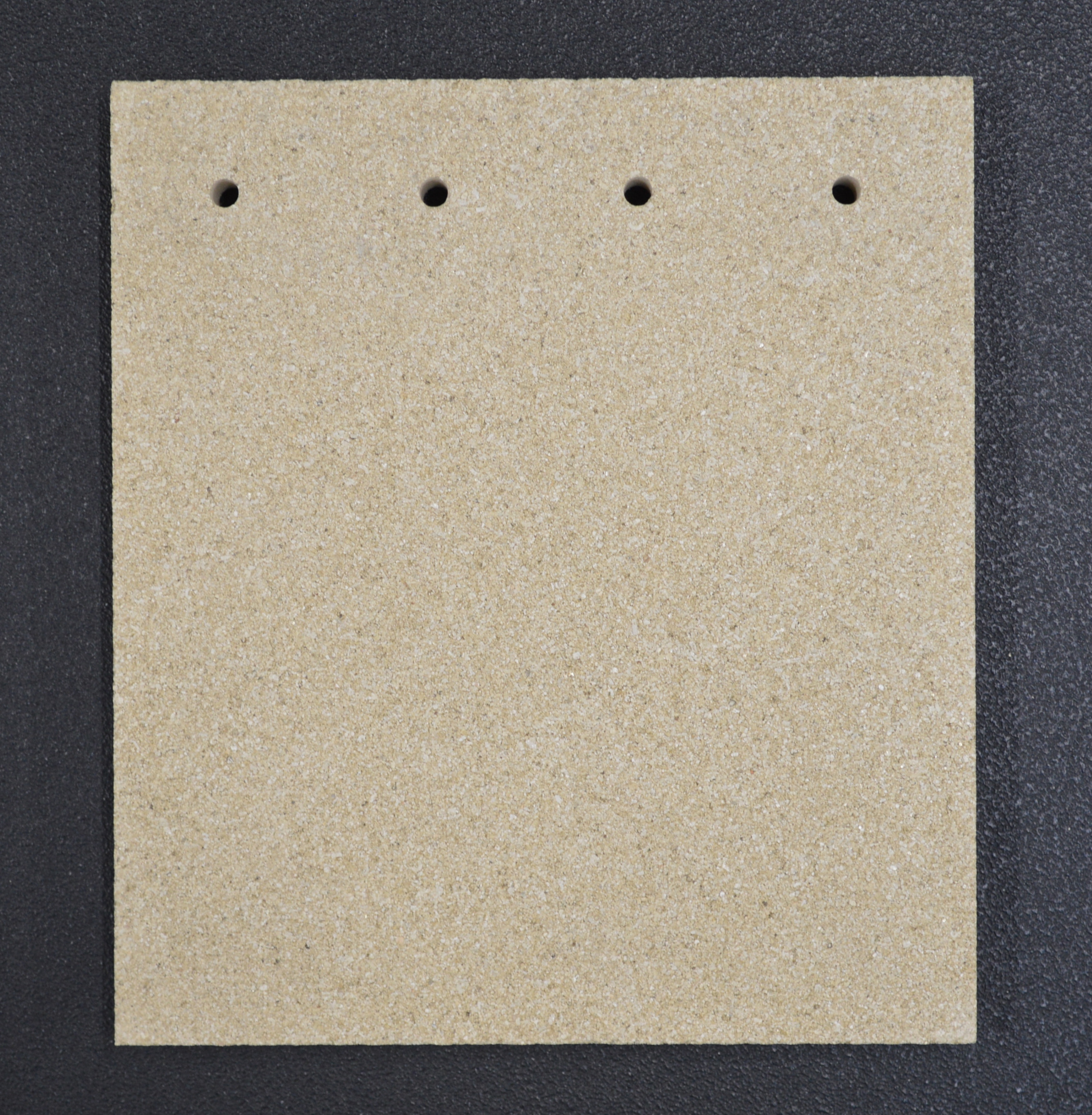

Origineel Achterste muur steen rechts A voor de Houtkachel Oranier Malmö 6 Type 6646, 4664-6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö 6 Type 6646, 4664-6 Achterste muur steen rechts Kerngegevens:

• steen voor binnenwerk, binnensteen
• Afmetingen (B/L/H) 240 mm x 213 mm x 25 mm
• Materiaal Skamol
• 4-voudig geperforeerd
• Positie 30.4 in de exploderende weergave

Origineel Afscherming achteraan A voor de Houtkachel Oranier Malmö 6 Type 6646, 4664-6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö 6 Type 6646, 4664-6 Afscherming achteraan Kerngegevens:

• Isolatiesteen, Veiligheidssteen
• Afmetingen (B/L/H) 225 mm x 370 mm x 25 mm
• Materiaal Grenamat
• Positie 30.8 in de exploderende weergave

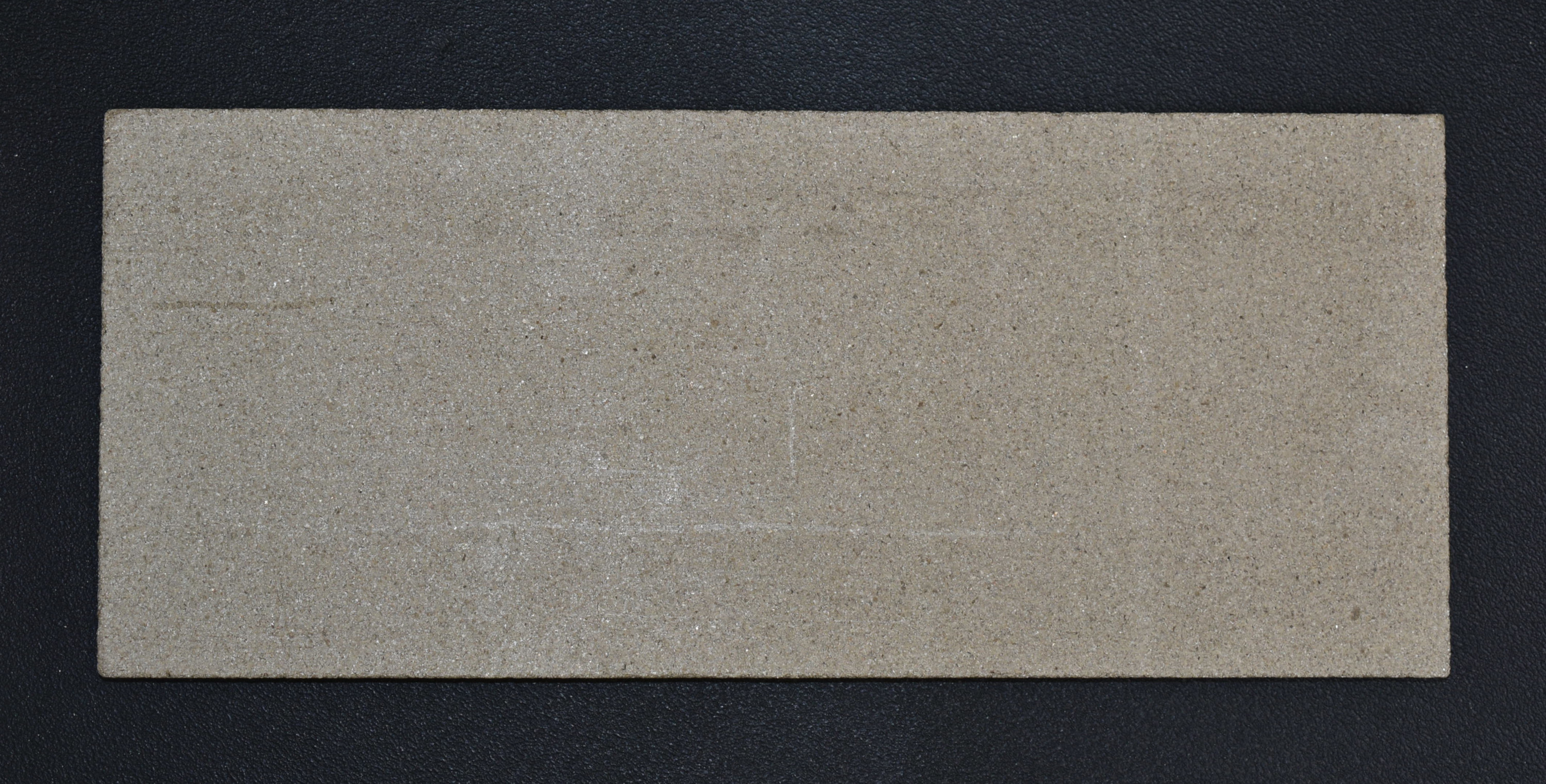

Origineel vlamplaat midden B voor de Houtkachel Oranier Malmö 6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

Oranier Malmö 6 vlamplaat midden Kerngegevens:

• rookgasomleiding, remplaat
• Afmetingen (B/L/H) 420 mm x 177 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.5 in de exploderende weergave

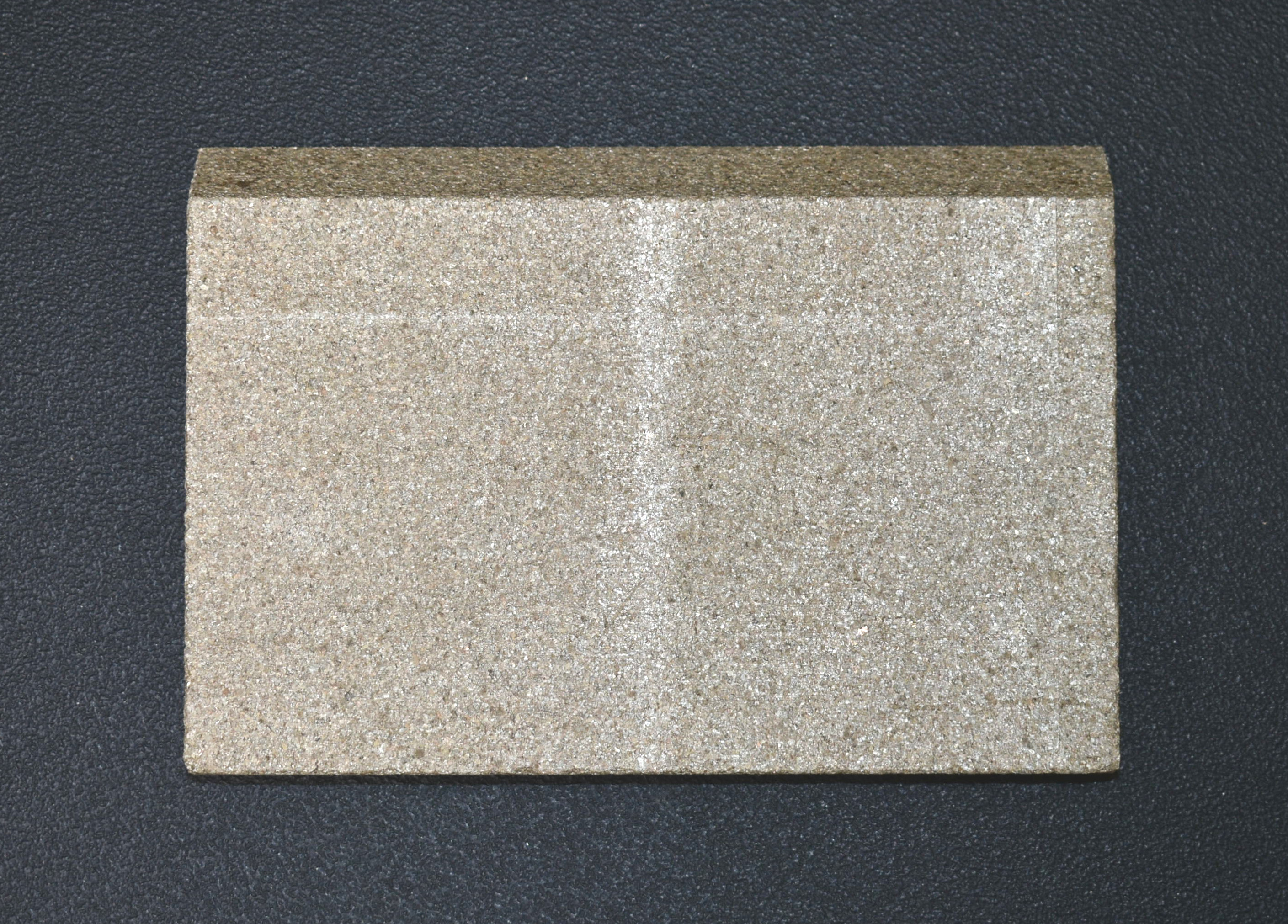

Origineel vlamplaat boven B voor de Houtkachel Oranier Malmö 6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

Oranier Malmö 6 vlamplaat boven Kerngegevens:

• rookgasomleiding, deflector
• Afmetingen (B/L/H) 195 mm x 135 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.7 in de exploderende weergave

Origineel Afscherming onder B voor de Houtkachel Oranier Malmö 6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

Oranier Malmö 6 Afscherming onder Kerngegevens:

• Isolatiesteen, Veiligheidssteen
• Afmetingen (B/L/H) 400 mm x 250 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.9 in de exploderende weergave

Origineel Bodemsteen achteraan A voor de Houtkachel Oranier Malmö 6 Type 4664-6, Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö 6 Type 4664-6, Type 6646 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 81 mm x 30 mm
• Materiaal Vermiculiet
• Positie 31.2 in de exploderende weergave

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Malmö Type 4664-6 Type 6646,Typ 4664-6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö Type 4664-6 Type 6646,Typ 4664-6 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 135 mm x 64 mm x 30 mm
• Materiaal Skamol
• Positie 31.3 in de exploderende weergave

Origineel Bodemsteen links A voor de Houtkachel Oranier Malmö 6 Type 4664-6 Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö 6 Type 4664-6 Type 6646 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 121 mm x 281 mm x 30 mm
• Materiaal Skamol
• Positie 31.1 in de exploderende weergave

Origineel Zijsteen A voor de Houtkachel Oranier Malmö Type 4664-6 Type 6646, Type 4664-6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö Type 4664-6 Type 6646, Type 4664-6 Zijsteen Kerngegevens:

• zijsteen uit het binnenwerk, binnensteen zijkant
• Afmetingen (B/L/H) 262/280 mm x 240/425 mm x 25 mm
• Materiaal Skamol
• Positie 30.5L in de exploderende weergave

Origineel Zijsteen rechts A voor de Houtkachel Oranier Malmö 6 Type 4664-6 Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö 6 Type 4664-6 Type 6646 Zijsteen rechts Kerngegevens:

• brandkamersteen, zijwand
• Afmetingen (B/L/H) 262/280 mm x 240/425 mm x 25 mm
• Materiaal Skamol
• Positie 30.5R in de exploderende weergave

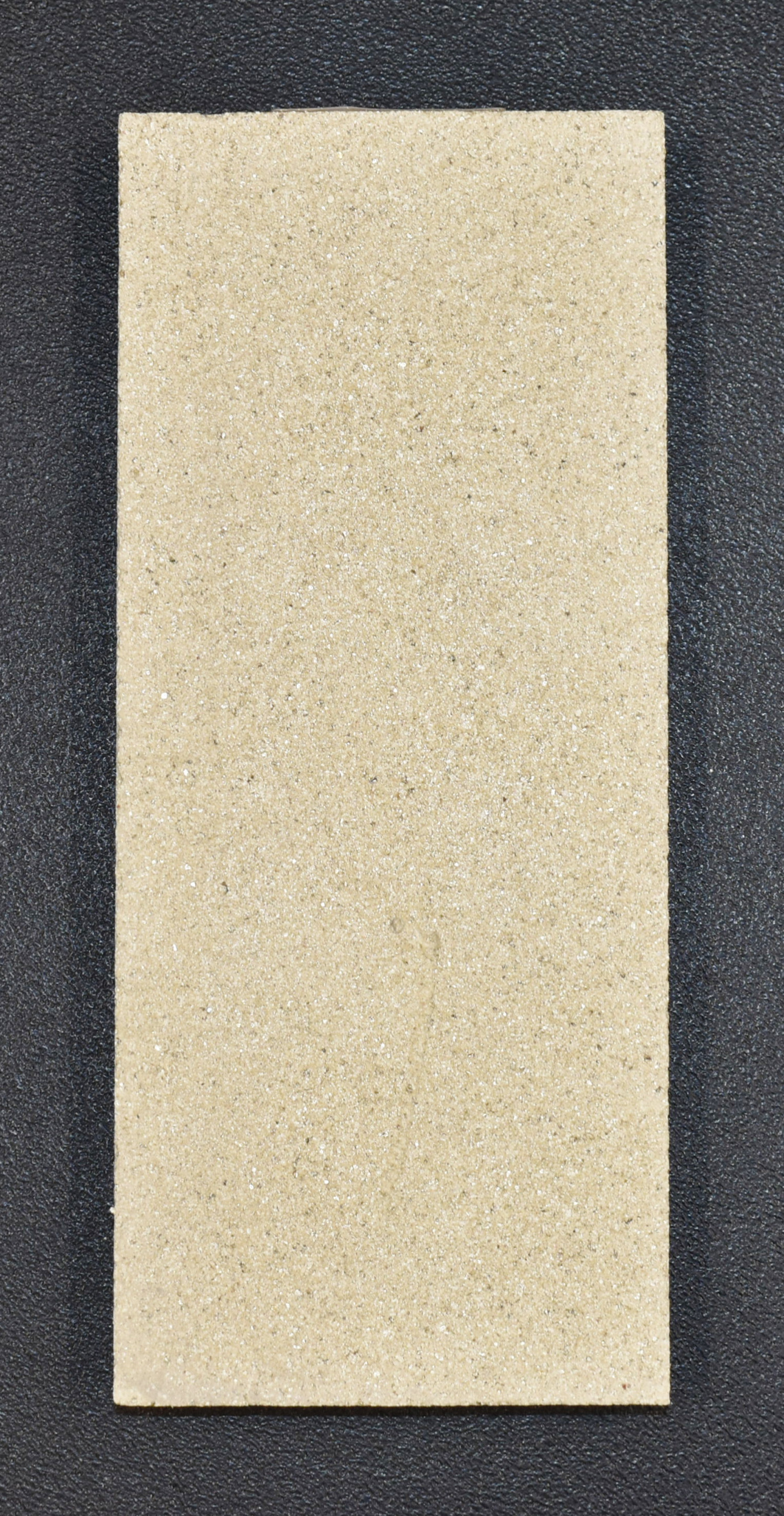

Origineel Bodemsteen rechts A voor de Houtkachel Oranier Malmö 6 Type 6646, 4664-6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö 6 Type 6646, 4664-6 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 121 mm x 281 mm x 30 mm
• Materiaal Skamol
• Positie 31.1 in de exploderende weergave

Origineel Zijsteen links B voor de Houtkachel Oranier Malmö 6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

Oranier Malmö 6 Zijsteen links Kerngegevens:

• verbrandingskamersteen, zijsteen uit het binnenwerk
• Afmetingen (B/L/H) 278 mm x 450 mm x 25 mm
• Materiaal Skamol
• Positie 3.10 in de exploderende weergave

Origineel houtvanger voor de Houtkachel Oranier Malmö 6

Oranier Malmö 6 houtvanger Kerngegevens:

• blokkenvanger, houthouder
• Afmetingen (B/L/H) 337 mm x 50 mm x 5 mm
• hittebestendig

Origineel glashouder voor de Houtkachel Oranier Malmö 6

• Wij raden u aan een brandwerende lijm te gebruiken om de schijfhouders te bevestigen!
• 4 houders nodig per apparaat

Oranier Malmö 6 glashouder Kerngegevens:

• Hoeveelheid 1 Stuk
• Afmetingen (B/L/H) 32 mm x 8,5/10 mm x 0,7 mm
• Materiaal Staal
• gewinkelt

glasruit afdichting A voor de Houtkachel Oranier Malmö 6

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze glazen zegel is uit 1 stuk.

Oranier Malmö 6 glasruit afdichting Kerngegevens:

• glaslint, glaspakking
• Afmetingen (B/H) 2 mm x 10 mm
• Lengte 2,00 m
• zelfklevend

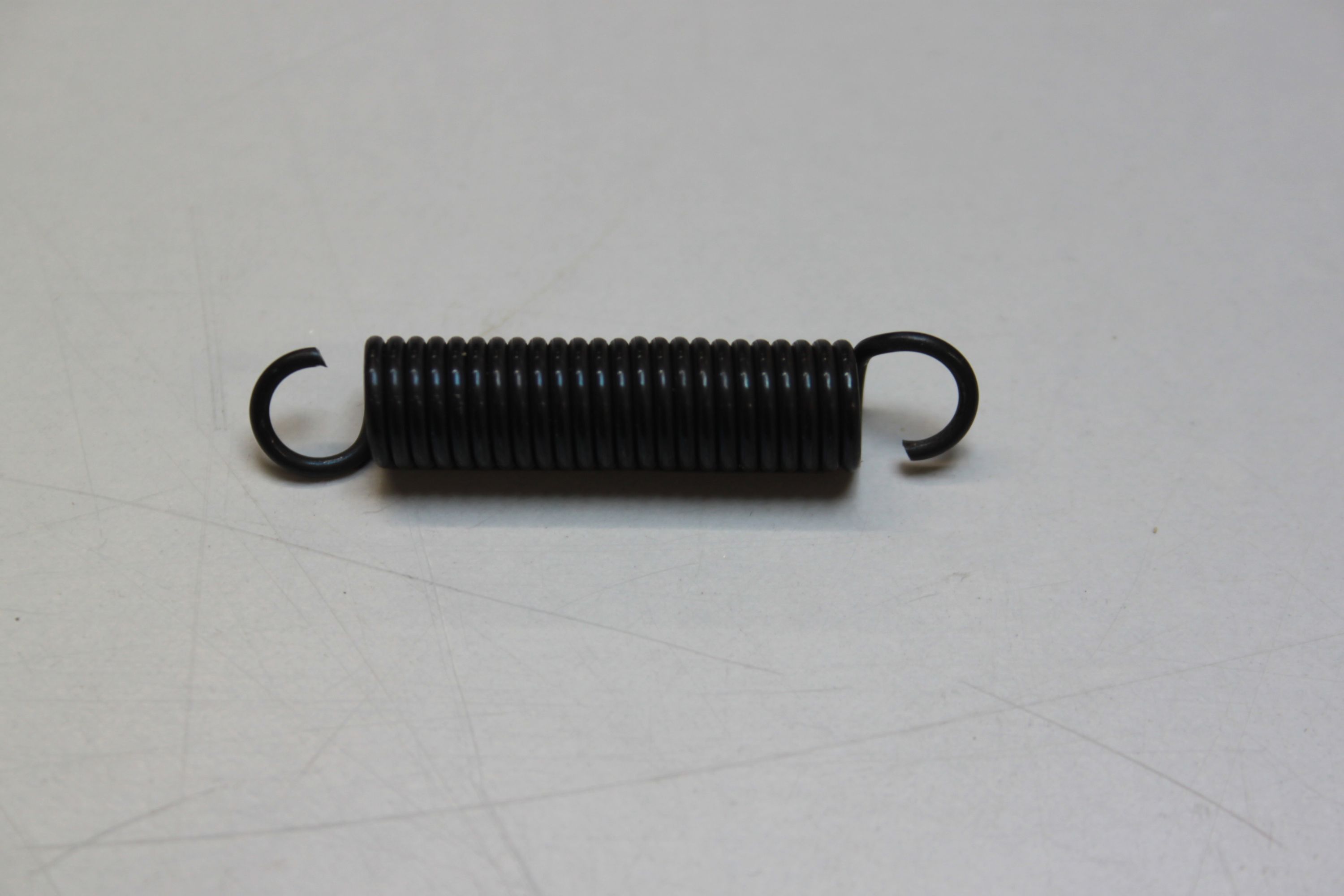

Origineel Deurveer voor de Houtkachel Oranier Malmö 6

Oranier Malmö 6 Deurveer Kerngegevens:

• spanningsveer, trekveer
• Lengte 0,38 cm
• Diameter 7,3 mm
• Vorm Veer

Origineel Deur B voor de Houtkachel Oranier Malmö 6 Type 4664-6 und Type 6646

• Er zijn verschillende deuren voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze deur past bij de verbrandingskamer, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

Oranier Malmö 6 Type 4664-6 und Type 6646 Deur Kerngegevens:

• ovendeur, schoorsteenkachel deur
• Afmetingen (B/L) 415 mm x 600 mm
• Materiaal Staal
• Kleur grijs
• met deurafdichting, ruithouders, deurklink
• zonder venster

Afdichting voor Schijfhouder voor de Houtkachel Oranier Malmö 6

Oranier Malmö 6 Afdichting voor Schijfhouder Kerngegevens:

• Afdichtingskoord, Afdichtingstape
• Zelfklevende afdichting
• Afmetingen (B/H) 10 mm x 2 mm
• Lengte 1,00 m
• zelfklevend

Origineel binnenwerk A voor de Houtkachel Oranier Malmö 6 Type 4664-6 und Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• Opvallend aan deze bekleding is de zijsteen aan de rechterkant, met een hoogte van 425 mm.

• 13-delige set

Oranier Malmö 6 Type 4664-6 und Type 6646 binnenwerk Kerngegevens:

• 13 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer
• Materiaal vermiculiet, skamol, grenamaat

• Bodemsteen voorzijde (135 x 64 x 30 mm), Bodemsteen achterzijde (135 x 81 x 30 mm),
• Bodemsteen links (121 x 281 x 30 mm), Bodemsteen rechts (121 x 281 x 30 mm)
• Zijsteen links (262/280 x 240/425 x 25 mm), zijsteen rechts (262/280 x 240/425 x 25 mm)
• 4-voudig geperforeerde Achterste muur steen links (213 x 240 x 25 mm), 4-voudig geperforeerde Achterste muur steen rechts (213 x 240 x 25 mm)
• Spanningsomleiding onder (420 x 255 x 25 mm), Spanningsomleiding boven (195 x 170/185 x 25 mm)
• Afscherming links (123/215 x 155/380 x 25 mm), afscherming rechts (123/215 x 155/380 x 25 mm), afscherming achter (370 x 225 x 25 mm)
• Posities 31.1, 31.2, 31.3, 30.4, 30.5L, 30.5R, 30.6, 30.7, 30.8, 30.9 in de explosietekening

Deurafdichting A voor de Houtkachel Oranier Malmö 6

• Er zijn verschillende deurafdichtingen voor deze kachel. Raadpleeg de vorm van uw bestaande zegel. (Platte koordpakking, holle koordpakking en koordpakking).
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Malmö 6 Deurafdichting Kerngegevens:

• pakking voor kacheldeurtjes, kachelkoord
• Koordafdichting
• Afmetingen (B/H) 10 mm x 6 mm
• Lengte 3,00 m

Deurafdichting B voor de Houtkachel Oranier Malmö 6

• Er zijn verschillende deurafdichtingen voor deze kachel. Raadpleeg de vorm van uw bestaande zegel. (Platte koordpakking, holle koordpakking en koordpakking).
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Malmö 6 Deurafdichting Kerngegevens:

• pakking voor kacheldeurtjes, kachelkoord
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 9,5 mm

Origineel Afscherming links A voor de Houtkachel Oranier Malmö 6 Type 4664-6, 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö 6 Type 4664-6, 6646 Afscherming links Kerngegevens:

• Isolatiesteen, Veiligheidssteen
• Vermiculietstenen
• Afmetingen (B/L/H) 215 mm x 380 mm x 25 mm
• Materiaal Vermiculiet
• Positie 30.7 in de exploderende weergave

Origineel Afscherming rechts A voor de Houtkachel Oranier Malmö 6 Type 4664-6, 4664-6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 425 mm heeft.

Oranier Malmö 6 Type 4664-6, 4664-6 Afscherming rechts Kerngegevens:

• Isolatiesteen, Veiligheidssteen
• Vermiculietstenen
• Afmetingen (B/L/H) 215 mm x 380 mm x 25 mm
• Materiaal Vermiculiet
• Positie 30.7 in de exploderende weergave

Origineel Afscherming boven B voor de Houtkachel Oranier Malmö 6 Type 4664-6

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

Oranier Malmö 6 Type 4664-6 Afscherming boven Kerngegevens:

• Isolatiesteen, Veiligheidssteen
• Vermiculietsteen
• Afmetingen (B/L/H) 420 mm x 155 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.6 in de exploderende weergave

Origineel binnenwerk B voor de Houtkachel Oranier Malmö 6 Type 4664-6, Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de hoogte van de zijsteen aan de rechterkant (450 mm).
• De fabrikant heeft het voormalige 1-delige achterpaneelgedeelte omgebouwd naar 2-delig.

• 13-delige set

Oranier Malmö 6 Type 4664-6, Type 6646 binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (133 x 78 x 30 mm), Bodemsteen achterzijde (133 x 58 x 30 mm)
• Bodemsteen links (118 x 276 x 30 mm), Bodemsteen rechts (118 x 276 x 30 mm)
• Zijsteen links (278 x 244/450 x 25 mm), zijsteen rechts (278 x 244/450 x 25 mm)
• Achterste muur steen links (213 x 240 x 25 mm), Achterste muur steen rechts (213 x 240 x 25 mm)
• Spanningsomleiding onder (420 x 255 x 25 mm), Spanningsomleiding boven (195 x 135 x 25 mm)
• Spanningsomleiding midden (420 x 177 x 25 mm)
• Afscherming onder (400 x 250 x 25 mm), afscherming boven (420 x 155 x 25 mm)

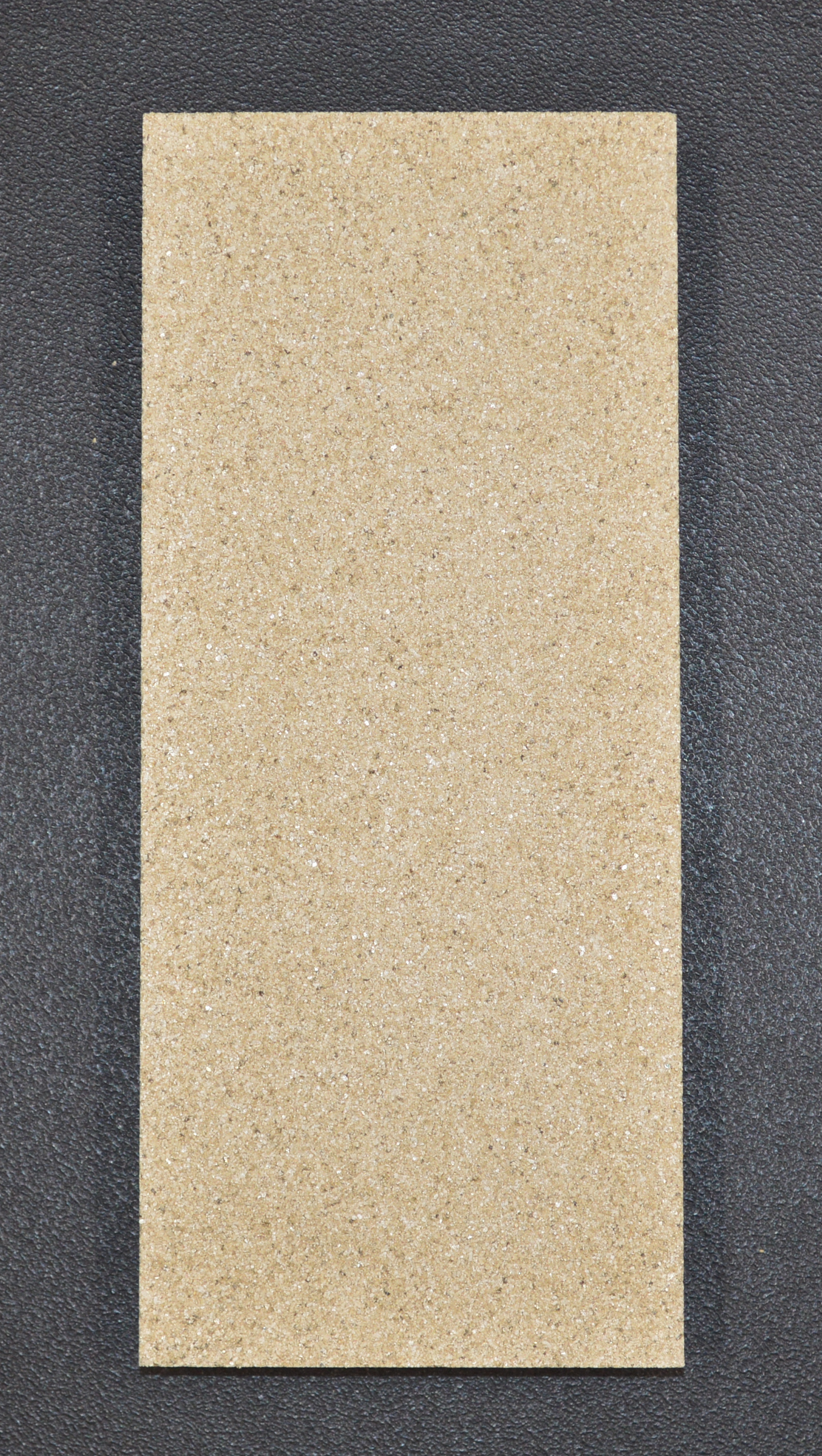

Origineel Bodemsteen rechts B voor de Houtkachel Oranier Malmö 6 Type 4664-6 und Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

Oranier Malmö 6 Type 4664-6 und Type 6646 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 118 mm x 276 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Bodemsteen links B voor de Houtkachel Oranier Malmö 6 Type 4664-6, Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

Oranier Malmö 6 Type 4664-6, Type 6646 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 118 mm x 276 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

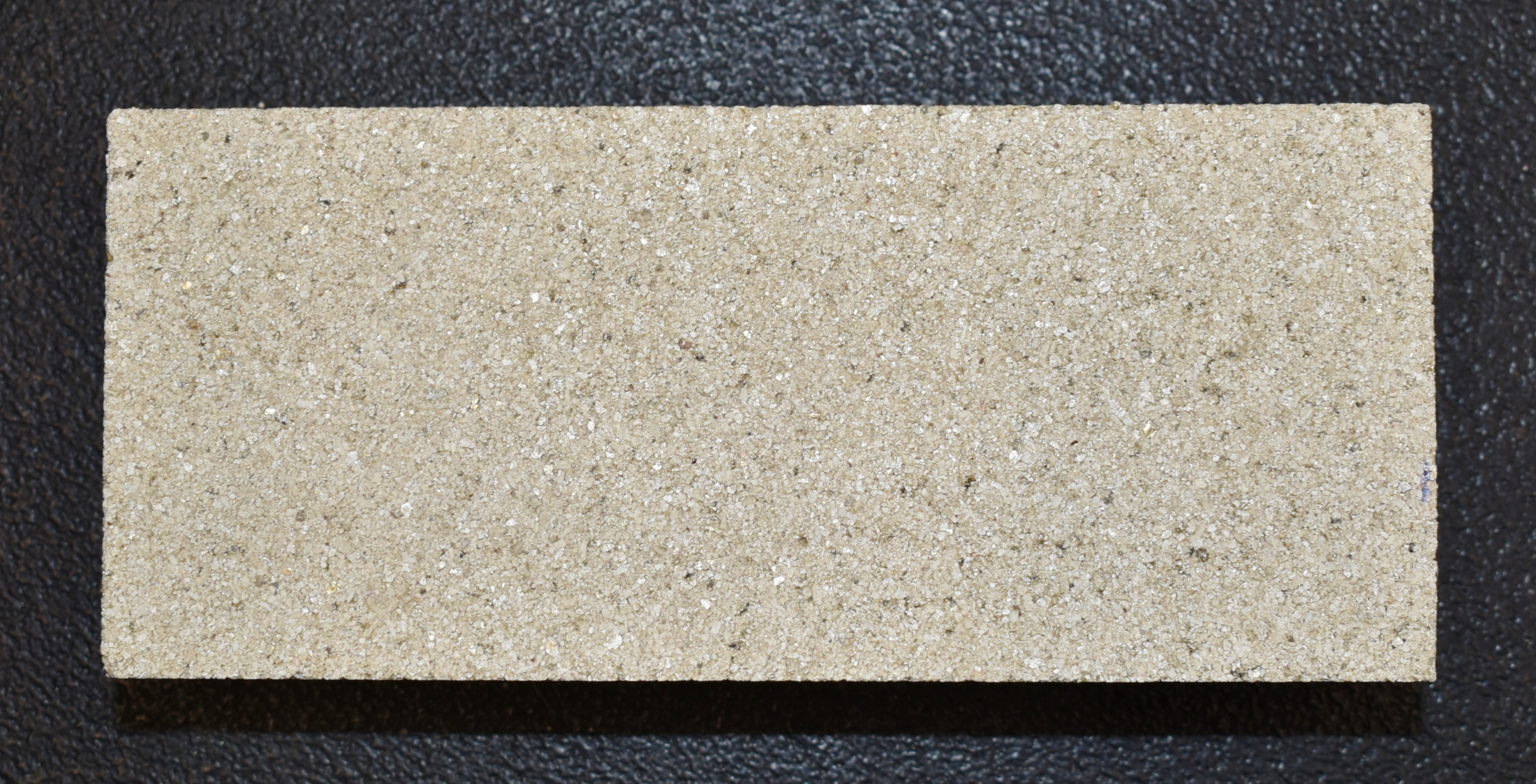

Origineel Bodemsteen achteraan B voor de Houtkachel Oranier Malmö 6 Type 4664-6, Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

Oranier Malmö 6 Type 4664-6, Type 6646 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 133 mm x 58 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen Set B voor de Houtkachel Oranier Malmö 6 Type 4664-6 Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer passen, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

• 4-delige set

Oranier Malmö 6 Type 4664-6 Type 6646 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen vooraan (133 x 78 x 30 mm), Bodemsteen achteraan (135 x 81 x 30 mm)
• Bodemsteen links (118 x 276 x 30 mm), Bodemsteen rechts (118 x 276 x 30 mm)

• Items 3.1, 3.2, 3.3 in de explosietekening

Origineel Bodemsteen voorkant B voor de Houtkachel Oranier Malmö 6 Type 4664-6, Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteert u zich alstublieft op de hoogte van de zijsteen aan de rechterkant.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de zijsteen rechts een hoogte van 450 mm heeft.

Oranier Malmö 6 Type 4664-6, Type 6646 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 78 mm x 133 mm x 30 mm
• Materiaal Skamol
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen Set B voor de Houtkachel Oranier Malmö 6 Type 4664-6

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• De fabrikant heeft het voormalige 1-delige achterpaneelgedeelte omgebouwd naar 2-delig.

• 4-delige set

Oranier Malmö 6 Type 4664-6 Zijsteen Kerngegevens:

• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteentje links (278 x 244/448 x 25 mm), zijsteentje rechts (278 x 244/448 x 25 mm)
• Achterste muur steen links (213 x 240 x 25 mm), Achterste muur steen rechts (213 x 240 x 25 mm)

Origineel Afscherming links B voor de Houtkachel Oranier Malmö 6 Type 4664-6, Type 6646

• Er zijn verschillende baksteenbekledingen voor dit model.

Oranier Malmö 6 Type 4664-6, Type 6646 Afscherming links Kerngegevens:

• Isolatiesteen, Veiligheidssteen
• Afmetingen (B/L/H) 123/225 mm x 155/390 mm x 25 mm
• Materiaal Grenamat

Origineel glashouder Set voor de Houtkachel Oranier Malmö 6

• Wij raden u aan een brandwerende lijm te gebruiken om de schijfhouders te bevestigen!

Oranier Malmö 6 glashouder Kerngegevens:

• Glashouder, houder voor kijkvenster

• 4 stukken
• Afmetingen 32 x 10 / 8,5 x 0,7 mm

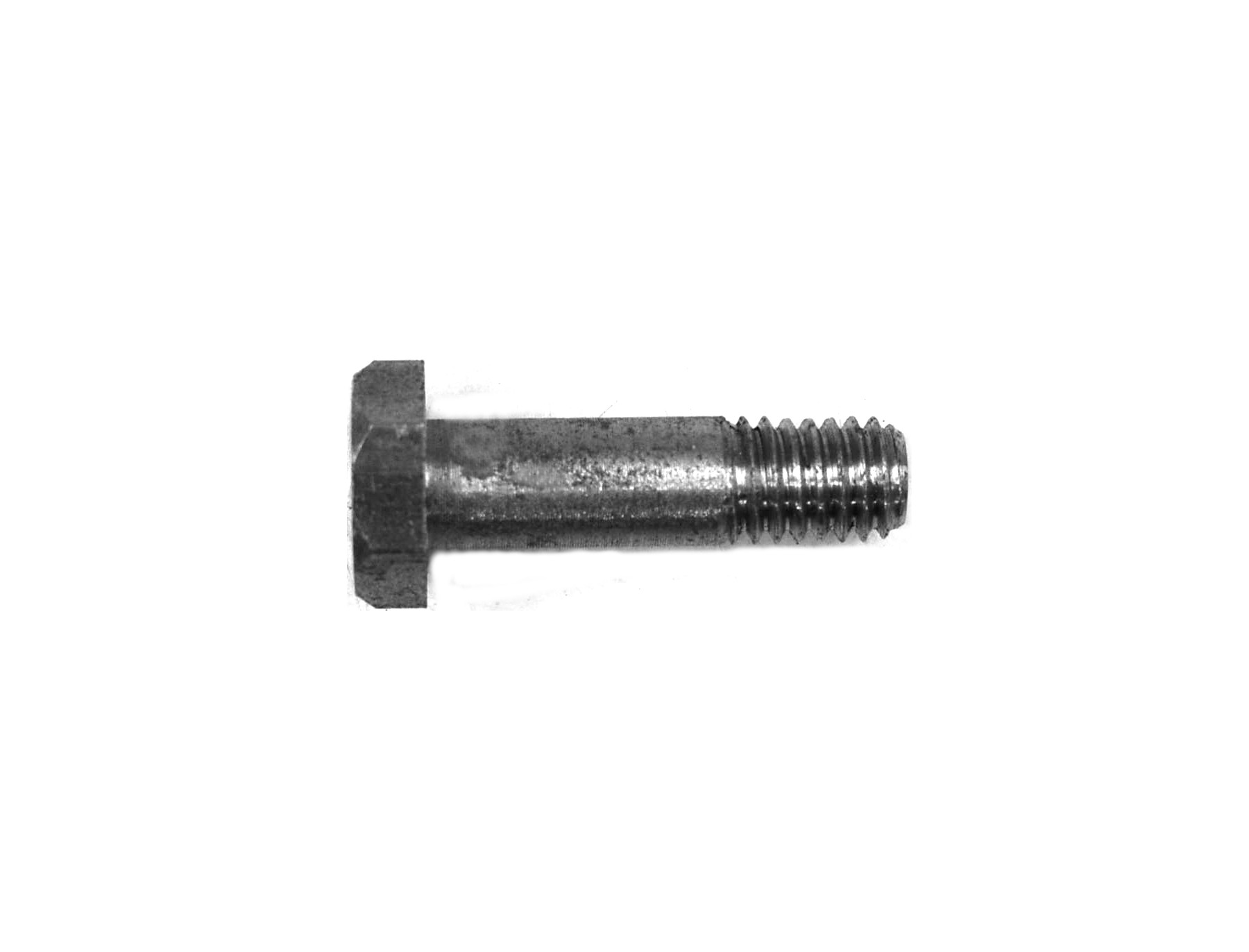

Origineel Schroef voor verbrandingskamer deurklink voor de Houtkachel Oranier Malmö 6

Oranier Malmö 6 Schroef voor verbrandingskamer deurklink Kerngegevens:

• Bevestigingsschroef, Rooischroef
• Materiaal Metaal

Deurafdichting C voor de Houtkachel Oranier Malmö 6

• Er zijn verschillende deurafdichtingen voor deze kachel. Raadpleeg de vorm van uw bestaande zegel. (Platte koordpakking, holle koordpakking en koordpakking).
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Malmö 6 Deurafdichting Kerngegevens:

• afdichting, pakking voor kacheldeurtjes
• Koordafdichting
• Lengte 3,00 m
• Diameter 10 mm

Origineel binnenwerk C voor de Houtkachel Oranier Malmö 6 Type 4664-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de kenmerkende vuurkiststenen.
• Kenmerkend voor deze verbrandingskamer zijn: tweedelige achterwand, onderste steen links (121 x 281 mm), afscherming op het linker warmhoudvak (123/212 x 380 mm)

• 15-delige set

Oranier Malmö 6 Type 4664-6 binnenwerk Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 64 x 30 mm), Bodemsteen achterzijde (135 x 81 x 30 mm)
• Bodemsteen links (121 x 281 x 30 mm), Bodemsteen rechts (121 x 281 x 30 mm)
• Zijsteen links (280 x 244/450 x 25 mm), zijsteen rechts (280 x 244/450 x 25 mm)
• Achterste muur steen links geperforeerd (213 x 240 x 25 mm), Achterste muur steen rechts geperforeerd (213 x 240 x 25 mm)
• Spanningsomleiding boven (195 x 135 x 25 mm), Spanningsomleiding onder (420 x 255 x 25 mm)
• Spanningsomleiding midden (420 x 177 x 25 mm)
• Afscherming verwarmingsvak links (123/212 x 380 x 25 mm), afscherming verwarmingsvak rechts (123/212 x 380 x 25 mm)
• Afscherming achterste verwarmingscompartiment (372 x 255 x 25 mm), afscherming boven (420 x 155 x 25 mm)

glasruit afdichting B voor de Houtkachel Oranier Malmö Type 7601

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze glasafdichting is 2-delig. In het bovenste gedeelte is een ander afdichtingskoord geïnstalleerd dan aan de zijkanten en onderzijde.

Oranier Malmö Type 7601 glasruit afdichting Kerngegevens:

• 2 delen

• Holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 3 m
• zelfklevend

• Lipafdichting
• is bovenop gemonteerd
• Lengte 1 m
• zelfklevend

De ruitafdichting voorkomt het ontsnappen van rookgassen en wordt op de verwarmingsdeur gemonteerd. Ook tussen de ruit en de glashouders is een afdichtkoord aangebracht.

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
