Oranier binnenwerk voor de Houtkachel verschillende modellen

Origineel binnenwerk voor de Houtkachel Oranier Admiral E Type 4670-7

• 7-delige set

Oranier Admiral E Type 4670-7 binnenwerk Kerngegevens:

• 7 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde links (299 x 95 x 30 mm), Bodemsteen voorzijde rechts (205 x 95 x 30 mm)
• Bodemsteen links achter (136 x 70 x 30 mm), Bodemsteen rechts achter (205 x 70 x 30 mm)
• Zijsteen links (294 x 400 x 30 mm), zijsteen rechts (324 x 400 x 30 mm)
• Spanningsomleiding (306 x 306 x 30 mm)

Origineel binnenwerk voor de Houtkachel Oranier Alto

Oranier Alto binnenwerk Kerngegevens:

• 8 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen links (80 x 170/230 x 30 mm), Bodemsteen rechts (80 x 170/230 x 30 mm)
• Bodemsteen achterzijde (184 x 56 x 30 mm)
• Zijsteentje links (100 x 557 x 25 mm), zijsteentje rechts (100 x 557 x 25 mm)
• Achterste muur steen links (200 x 405 x 30 mm), Achterste muur steen rechts (200 x 405 x 30 mm)
• Spanningsomleiding (338 x 200 x 30 mm)

• Item 2.1, 2.2, 2.3, 2.4, 2.5 in de explosietekening

Origineel binnenwerk voor de Houtkachel Oranier Amos 150

• 5-delige set

Oranier Amos 150 binnenwerk Kerngegevens:

• 5 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Zijsteen links (420 x 160 x 30 mm), zijsteen rechts (420 x 160 x 30 mm)
• Achterste muur steen links (500 x 186 x 33 mm), Achterste muur steen rechts (500 x 186 x 33 mm)
• Spanningsomleiding (354 x 300 x 30 mm)

Origineel binnenwerk voor de Houtkachel Oranier Arena

• 4-delige set

Oranier Arena binnenwerk Kerngegevens:

• 4 stukken
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Zijsteen links (190 x 420 x 25 mm), zijsteen rechts (200 x 420 x 25 mm)
• Achterste muur steen (190/201 x 420 x 25 mm)
• Spanningsomleiding (380 x 230 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Arkona 7

• geschikt voor het model met serienummer 8166 (zie gebruiksaanwijzing of typeplaatje)

Oranier Arkona 7 binnenwerk Kerngegevens:

• 8 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Bodemsteen links (163 x 96 x 30 mm), Bodemsteen rechts (163 x 96 x 30 mm)
• Bodemsteen voorzijde (257 x 61 x 30 mm), Bodemsteen achterzijde (137 x 26 x 30 mm)
• Zijsteen links (105/115 x 590/553 x 25 mm), zijsteen rechts (105/115 x 590/553 x 25 mm)
• Achterste muur steen 5 keer geperforeerd (173/192 x 550 x 25 mm)
• Spanningsomleiding (330 x 117 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Arkona W

Oranier Arkona W binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Bodemsteen links (163 x 96 x 30 mm), Bodemsteen rechts (163 x 96 x 30 mm)
• Bodemsteen voorzijde (257 x 61 x 30 mm), Bodemsteen achterzijde (137 x 26 x 30 mm)
• Zijsteen links (105/115 x 590/553 x 25 mm), zijsteen rechts (105/115 x 590/553 x 25 mm)
• Achterste muur steen 5 keer geperforeerd (173/192 x 550 x 25 mm)
• Spanningsomleiding (330 x 117 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Arktis 4

• 10-delige set

Oranier Arktis 4 binnenwerk Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (134 x 69 x 30 mm), Bodemsteen achterzijde (135 x 69 x 30 mm)
• Vloertegel links (93 x 267 x 30 mm), vloertegel rechts (93 x 267 x 30 mm)
• Zijsteen linksvoor (86 x 480 x 25 mm), zijsteen rechtsvoor (86 x 480 x 25 mm)
• Zijsteen linksachter (102 x 450 x 25 mm), zijsteen rechtsachter (102 x 450 x 25 mm)
• Achterwand steen (195 x 402 x 25 mm)
• Kabeldoorbuiging (350 x 165 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Artemis 3

• De fabrikant heeft de productie van deze stenen veranderd van chamotte in vermiculiet.

• 9-delige set

Oranier Artemis 3 binnenwerk Kerngegevens:

Oranje Artemis 3 vuurhaardstenen kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer
• Materiaal vermiculiet

• Bodemsteen links (216/237 x 45 x 30 mm), Bodemsteen rechts (216/237 x 45 x 30 mm)
• Bodemsteen voorzijde (270 x 35 x 30 mm), Bodemsteen achterzijde (182 x 42 x 30 mm)
• Zijsteen links (485 x 150 x 30 mm), zijsteen rechts (485 x 150 x 30 mm)
• Achterste muur steen links (160 x 490 x 30 mm), Achterste muur steen rechts (160 x 490 x 30 mm)
• Spanningsomleiding (250 x 160 x 30 mm)

Origineel binnenwerk voor de Houtkachel Oranier Artemis 8150

• 9-delige set

Oranier Artemis 8150 binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal chamotte
• Bodemsteen voorzijde (275 x 35 x 30 mm), Bodemsteen achterzijde (177 x 45 x 30 mm)
• Bodemsteen links (48 x 235 x 30 mm), Bodemsteen rechts (48 x 235 x 30 mm)
• Zijsteen links (150 x 487 x 30 mm), zijsteen rechts (150 x 487 x 30 mm)
• Achterste muur steen links (150 x 485 x 30 mm), Achterste muur steen rechts (150 x 485 x 30 mm)

• Materiaal vermiculiet
• Spanningsomleiding (255 x 160 x 30 mm)

Origineel binnenwerk voor de Houtkachel Oranier Artix

• 10-delige set

Oranier Artix binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Vloersteen voorzijde (252 x 51 x 30 mm), vloersteen achterzijde (252 x 51 x 30 mm)
• Vloersteen links (65 x 260 x 30 mm), vloersteen rechts (65 x 260 x 30 mm)
• Zijsteen links (550/513 x 257 x 27 mm), zijsteen rechts (550/513 x 257 x 27 mm)
• Achterwand steen links (510 x 220 x 27 mm), achterwand steen rechts (510 x 220 x 27 mm)
• Spanningsomleiding boven (378 x 290 x 27 mm), Spanningsomleiding onder (432/382 x 243/219 x 30/15 mm)

Origineel binnenwerk voor de Houtkachel Oranier Astra 5

• 10-delige set

Oranier Astra 5 binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (138 x 51 x 30 mm), Bodemsteen achterzijde (138 x 51 x 30 mm)
• Bodemsteen links (242 x 104 x 30 mm), Bodemsteen rechts (242 x 104 x 30 mm)
• Zijsteentje links (465 x 243 x 25 mm), zijsteentje rechts (465 x 243 x 25 mm)
• Achterste muur steen links (466 x 195 x 25 mm), Achterste muur steen rechts (466 x 195 x 25 mm)
• Spanningsomleiding boven (267 x 150 x 25 mm), Spanningsomleiding onder (225 x 385 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Astra 7

• 10-delige set

Oranier Astra 7 binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (138 x 60 x 30 mm), Bodemsteen achterzijde (138 x 60 x 30 mm)
• Bodemsteen links (252 x 104 x 30 mm), Bodemsteen rechts (252 x 104 x 30 mm)
• Zijsteentje links (466 x 253 x 25 mm), zijsteentje rechts (466 x 253 x 25 mm)
• Achterste muur steen links (466 x 195 x 25 mm), Achterste muur steen rechts (466 x 195 x 25 mm)
• Spanningsomleiding onder (385 x 225 x 25 mm), Spanningsomleiding boven (278 x 149 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Astra Plus I

Oranier Astra Plus I binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer
• Materiaal vermiculiet

• Vloersteen links (105 x 255 x 25 mm), vloersteen rechts (105 x 255 x 25 mm)
• Onderste steen voorzijde (137 x 56 x 25 mm), onderste steen achterzijde (137 x 56 x 25 mm)
• Zijsteen links (255 x 465 x 25 mm), zijsteen rechts (255 x 465 x 25 mm)
• Achterwandsteen links (195 x 465 x 25 mm), achterwandsteen rechts (195 x 465 x 25 mm)
• Kabeldoorbuiging bovenaan (275 x 151 x 25 mm)
• Kabeldoorbuiging onder (385 x 151 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Atrium 5

• 11-delige set

Oranier Atrium 5 binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen bovenaan voorzijde (250 x 55 x 30 mm), Bodemsteen onderaan voorzijde (255 x 115 x 30 mm)
• Bodemsteen links midden (60 x 136 x 30 mm), Bodemsteen rechts midden (60 x 136 x 30 mm)
• Bodemsteen boven links (57 x 245 x 30 mm), Bodemsteen boven rechts (57 x 245 x 30 mm)
• Bodemsteen linksonder (130 x 245 x 30 mm), Bodemsteen rechtsonder (130 x 245 x 30 mm)
• Zijsteen links (385 x 112 x 25/12 mm), zijsteen rechts (385 x 112 x 25/12 mm)
• Achterste muur steen (100 x 386 x 25 mm)
• Spanningsomleiding boven (192/203 x 230 x 25 mm), Spanningsomleiding onder (200 x 210 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Atrium 7

• 11-delige set

Oranier Atrium 7 binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde bovenaan (346 x 50 x 30 mm), Bodemsteen voorzijde onderaan (356 x 67 x 30 mm)
• Bodemsteen boven links (85 x 231 x 30 mm), Bodemsteen boven rechts (85 x 231 x 30 mm)
• Bodemsteen linksonder (128 x 233/314 x 30 mm), Bodemsteen rechtsonder (128 x 233/314 x 30 mm)
• Bodemsteen achterzijde (85 x 231 x 30 mm)
• Achterste muur steen links (114 x 515 x 25 mm), Achterste muur steen rechts (114 x 515 x 25 mm)
• Achterste muur steen in het midden (167 x 515 x 25 mm)
• Spanningsomleiding (360 x 160/200 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Cavex

• 6-delige set

Oranier Cavex binnenwerk Kerngegevens:

Firebox stenen belangrijkste gegevens:

• Vuurhaardstenen, vuurhaardstenen
• Materiaal vermiculiet

• Zijsteen links voor (86 x 430 x 30 mm), zijsteen rechts voor (86 x 430 x 30 mm)
• Zijsteen links achter (163 x 420 x 30 mm), zijsteen rechts achter (163 x 420 x 30 mm)
• Achterwandsteen (203 x 420 x 30 mm)
• kabeldoorbuiging (369 x 245 x 20 mm)
• zonder bodem en asrooster

Origineel binnenwerk voor de Houtkachel Oranier Classic Hoek

• 13-delige set

Oranier Classic Hoek binnenwerk Kerngegevens:

• Materiaal vermiculiet
• Voorste steen in het midden (290 x 54 x 25 mm)
• Voorste steen links (85/71 x 55 x 25 mm), voorste steen rechts (85/71 x 55 x 25 mm)
• Bodemsteen voorzijde (270 x 78 x 30 mm), Bodemsteen achterzijde (270 x 89 x 30 mm)
• Bodemsteen links (285 x 76 x 30 mm), Bodemsteen rechts (285 x 76 x 30 mm)
• Achterste muur steen (469 x 172 x 26 mm)
• Zijsteen linksvoor (567 x 135 x 25 mm), zijsteen rechtsvoor (565 x 135 x 25 mm)
• Zijsteen links achter (568 x 176 x 25 mm), zijsteen rechts achter (568 x 176 x 25 mm)
• Spanningsomleiding (352 x 295 x 26 mm)

Origineel binnenwerk voor de Houtkachel Oranier Clio 7

• 12-delige set

Oranier Clio 7 binnenwerk Kerngegevens:

• 12 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Bodemsteen middenvoor (313 x 74 x 30 mm)
• Bodemsteen voorzijde (135 x 22 x 30 mm), Bodemsteen achterzijde (135 x 63 x 30 mm)
• Bodemsteen rechts (222 x 113 x 30 mm), Bodemsteen links (222 x 113 x 30 mm)
• Zijsteen linksvoor (442 x 95 x 25 mm), zijsteen linksachter (434 x 103 x 25 mm)
• Zijsteen rechtsvoor (442 x 95 x 25 mm), zijsteen rechtsachter (434 x 103 x 25 mm)
• Achterste muur steen (410 x 214 x 25 mm)
• Spanningsomleiding onder (390 x 114 x 25 mm), Spanningsomleiding boven (176/280 x 170 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Club Tre

• 6-delige set

Oranier Club Tre binnenwerk Kerngegevens:

• Vuurhaardstenen, vuurhaardstenen

• Materiaal keramiek
• Bodemsteen links (117 x 251 x 25 mm), Bodemsteen rechts (117 x 251 x 25 mm)
• Bodemsteen voorzijde (175 x 57 x 25 mm), Bodemsteen achterzijde (175 x 57 x 25 mm)
• Achterste muur steen links (199 x 450 x 30 mm)
• Achterste muur steen rechts (199 x 450 x 30 mm)

Origineel binnenwerk voor de Houtkachel Oranier Club W+

• 7-delige set

Oranier Club W+ binnenwerk Kerngegevens:

• Vuurhaardstenen, vuurhaardstenen
• Materiaal vermiculiet

• Bodemsteen linksvoor (257/301 x 36/44 x 30 mm), Bodemsteen rechtsvoor (210/256 x 35/42 x 30 mm)
• Bodemsteen links achter (257 x 110 x 30 mm), Bodemsteen rechts achter (148 x 109 x 30 mm)
• Achterste muur steen links (485/530 x 285 x 25 mm), Achterste muur steen rechts (480/530 x 312 x 25 mm)
• Spanningsomleiding (285 x 285 x 30 mm)

Origineel binnenwerk voor de Houtkachel Oranier Corner 7

• 7-delige set

Oranier Corner 7 binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde links (302/255 x 79/70 x 30 mm), Bodemsteen voorzijde rechts (222 x 78/70 x 30 mm)
• Bodemsteen links achter (222 x 88 x 30 mm), Bodemsteen rechts achter (132 x 85 x 30 mm)
• Zijsteen links (311 x 500/550 x 25 mm), zijsteen rechts (311 x 500/550 x 25 mm)
• Spanningsomleiding (285 x 285 x 30/20 mm)

Origineel binnenwerk voor de Houtkachel Oranier Dio 150

• 5-delige set

Oranier Dio 150 binnenwerk Kerngegevens:

• Vuurhaardstenen, vuurhaardstenen
• Materiaal vermiculiet

• zijsteen links (157 x 442 x 30 mm), zijsteen rechts (157 x 442 x 30 mm)
• Achtermuursteen links (179 x 428 x 30 mm), achtermuursteen rechts (179 x 428 x 30 mm)
• kabeldoorbuiging (270 x 335 x 30 mm)

Origineel binnenwerk voor de Houtkachel Oranier Fehmarn 7 Type 4691

• 10-delige set

Oranier Fehmarn 7 Type 4691 binnenwerk Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (200/225 x 70 x 30 mm), Bodemsteen achterzijde (178/224 x 82 x 30 mm)
• Bodemsteen rechts (180/285 x 60 x 30 mm), Bodemsteen links (180/285 x 60 x 30 mm)
• Zijsteen linksvoor (120 x 390/450 x 25 mm), zijsteen linksachter (120/140 x 345/390 x 25 mm)
• Zijsteen rechtsvoor (120 x 390/450 x 25 mm), zijsteen rechtsachter (120/140 x 345/390 x 25 mm)
• Achterste muur steen (175/195 x 345 x 25 mm)
• Spanningsomleiding onderaan (280 x 390 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Gala Panorama

• 13-delige set

Oranier Gala Panorama binnenwerk Kerngegevens:

Firebox stenen belangrijkste gegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer
• Materiaal vermiculiet

• Voorste steen in het midden (290 x 54 x 25 mm)
• Voorste steen links (85/71 x 55 x 25 mm), voorste steen rechts (85/71 x 55 x 25 mm)
• Bodemsteen voorzijde (270 x 78 x 30 mm), Bodemsteen achterzijde (270 x 89 x 30 mm)
• Bodemsteen links (285 x 76 x 30 mm), Bodemsteen rechts (285 x 76 x 30 mm)
• Achterste muur steen (469 x 172 x 26 mm)
• Zijsteen linksvoor (567 x 135 x 25 mm), zijsteen rechtsvoor (565 x 135 x 25 mm)
• Zijsteen links achter (568 x 176 x 25 mm), zijsteen rechts achter (568 x 176 x 25 mm)
• Spanningsomleiding (352 x 295 x 26 mm)

Origineel binnenwerk voor de Houtkachel Oranier Gala Prisma

• 13-delige set

Oranier Gala Prisma binnenwerk Kerngegevens:

• Materiaal vermiculiet
• Voorste steen in het midden (290 x 54 x 25 mm)
• Voorste steen links (85/71 x 55 x 25 mm), voorste steen rechts (85/71 x 55 x 25 mm)
• Bodemsteen voorzijde (270 x 78 x 30 mm), Bodemsteen achterzijde (270 x 89 x 30 mm)
• Bodemsteen links (285 x 76 x 30 mm), Bodemsteen rechts (285 x 76 x 30 mm)
• Achterste muur steen (469 x 172 x 26 mm)
• Zijsteen linksvoor (567 x 135 x 25 mm), zijsteen rechtsvoor (565 x 135 x 25 mm)
• Zijsteen links achter (568 x 176 x 25 mm), zijsteen rechts achter (568 x 176 x 25 mm)
• Spanningsomleiding (352 x 295 x 26 mm)

Origineel binnenwerk voor de Houtkachel Oranier Hera Massiv II

• Geschikt voor modellen met serienummer 4420

Oranier Hera Massiv II binnenwerk Kerngegevens:

• Bekleding verbrandingskamer, stenen verbrandingskamer
• Materiaal vermiculiet

• zijsteen links (193 x 364 x 25 mm), zijsteen rechts (193 x 364 x 25 mm)
• Achterwandsteen links (196 x 339 x 25 mm), achterwandsteen rechts (196 x 339 x 25 mm)
• kabeldoorbuiging (380 x 145 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Kiruna 4 Type 4649-4 Serie I

• Er zijn verschillende bekledingen voor deze kachel. Zie de serie van uw model en de afmetingen van de verbrandingskamerstenen.
• De ervaring leert dat deze voering in serie 1 wordt geïnstalleerd.

• 11-delige set

Oranier Kiruna 4 Type 4649-4 Serie I binnenwerk Kerngegevens:

• 11 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 65 x 30 mm), Bodemsteen achterzijde (135 x 70 x 30 mm)
• Bodemsteen links (93 x 135/270 x 30 mm), Bodemsteen rechts (93 x 135/270 x 30 mm)
• Zijsteen linksvoor (52 x 448/480 x 25 mm), zijsteen rechtsvoor (52 x 448/480 x 25 mm)
• Zijsteen links achter (105 x 405/448 x 25 mm), zijsteen rechts achter (105 x 405/448 x 25 mm)
• Achterste muur steen 5 keer geperforeerd (170/195 x 400 x 25 mm)
• Spanningsomleiding boven (175/280 x 170 x 25 mm), Spanningsomleiding onder (180/350 x 150 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Modus

Oranier Modus binnenwerk Kerngegevens:

• 8 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen links (80 x 170/230 x 30 mm), Bodemsteen rechts (80 x 170/230 x 30 mm)
• Bodemsteen achterzijde (184 x 56 x 30 mm)
• Zijsteentje links (100 x 557 x 25 mm), zijsteentje rechts (100 x 557 x 25 mm)
• Achterste muur steen links (200 x 405 x 30 mm), Achterste muur steen rechts (200 x 405 x 30 mm)
• Spanningsomleiding (338 x 200 x 30 mm)

• Item 2.1, 2.2, 2.3, 2.4, 2.5 in de explosietekening

Origineel binnenwerk voor de Houtkachel Oranier Pan 30 Type 4695

• 9-delige set

Oranier Pan 30 Type 4695 binnenwerk Kerngegevens:

• 9 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen links (58 x 298 x 30 mm), Bodemsteen rechts (58 x 298 x 30 mm)
• Bodemsteen vooraan (223 x 60 x 30 mm), Bodemsteen achteraan (223 x 60 x 30 mm)
• Zijsteen links (200 x 350/468 x 25 mm), zijsteen rechts (200 x 350/468 x 25 mm)
• Achterste muur steen links (197 x 350 x 25 mm), Achterste muur steen rechts (197 x 350 x 25 mm)
• Spanningsomleiding onderaan (390 x 238 x 30 mm)

Origineel binnenwerk voor de Houtkachel Oranier Pan 60 Type 4696

• 9-delige set

Oranier Pan 60 Type 4696 binnenwerk Kerngegevens:

• 9 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen links (58 x 298 x 30 mm), Bodemsteen rechts (58 x 298 x 30 mm)
• Bodemsteen vooraan (223 x 60 x 30 mm), Bodemsteen achteraan (223 x 60 x 30 mm)
• Zijsteen links (200 x 350/468 x 25 mm), zijsteen rechts (200 x 350/468 x 25 mm)
• Achterste muur steen links (197 x 350 x 25 mm), Achterste muur steen rechts (197 x 350 x 25 mm)
• Spanningsomleiding onderaan (390 x 238 x 30 mm)

Origineel binnenwerk voor de Houtkachel Oranier Panos

Oranier Panos binnenwerk Kerngegevens:

• Vuurhaardstenen, vuurhaardstenen
• Materiaal vermiculiet

• Onderste steen links (95 x 137 x 30 mm), onderste steen rechts (95 x 137 x 30 mm)
• Bodemsteen voorzijde (257 x 61 x 30 mm), Bodemsteen achterzijde (137 x 26 x 30 mm)
• zijsteen links (115 x 552 x 25 mm), zijsteen rechts (115 x 552 x 25 mm)
• Achterwandsteen (192 x 512 x 25 mm)
• kabeldoorbuiging onder (330 x 117 x 25 mm), kabeldoorbuiging boven (190 x 155 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Patrona Type 4637-7

• 9-delige set

Oranier Patrona Type 4637-7 binnenwerk Kerngegevens:

• Vuurhaardstenen, vuurhaardstenen
• Materiaal vermiculiet

• Bodemsteen voorzijde (135 x 65 x 30 mm), Bodemsteen achterzijde (135 x 65 x 30 mm)
• Bodemsteen links (113 x 275 x 30 mm), Bodemsteen rechts (113 x 275 x 30 mm)
• Zijsteen links (305 x 272/420 x 25 mm), zijsteen rechts (305 x 272/420 x 25 mm)
• Achterste muur steen links (180 x 255 x 25 mm), Achterste muur steen rechts (180 x 255 x 25 mm)
• Spanningsomleiding (410 x 240 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Patrona III

• 10-delige set

Oranier Patrona III binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 43 x 30 mm), Bodemsteen achterzijde (135 x 89 x 30 mm)
• Bodemsteen links (120 x 268 x 30 mm), Bodemsteen rechts (120 x 268 x 30 mm)
• Zijsteen links (264 x 254/392 x 25 mm), zijsteen rechts (264 x 254/392 x 25 mm)
• Achterste muur steen links geperforeerd (208 x 254 x 25 mm), Achterste muur steen rechts geperforeerd (208 x 254 x 25 mm)
• Kabeldoorbuiging onder (420 x 205 x 30 mm), kabeldoorbuiging boven (325/425 x 264 x 25 mm)

• Items 16.1, 16.2, 16.3, 16.4, 16.5, 16.6, 16.7 in de explosietekening

Origineel binnenwerk voor de Houtkachel Oranier Pisa

• 12-delige set

Oranier Pisa binnenwerk Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (340 x 151 x 30 mm), Bodemsteen achterzijde (300 x 114 x 30 mm)
• Bodemsteen links (103 x 135 x 30 mm), Bodemsteen rechts (103 x 135 x 30 mm)
• Zijsteen links, zijsteen rechts
• Achterste muur steen links, Achterste muur steen rechts
• Spanningsomleiding onderaan (383 x 210 x 25 mm)
• Spanningsomleiding boven (360 x 215 x 25 mm)
• Spanningsomleiding midden / verticaal staand (380 x 180 x 20 mm)
• Spanningsomleiding voorzijde / afscherming naar verwarmingsruimte (330 x 256 x 20 mm)

• Items 9.1, 9.2, 9.3, 9.4, 9.5, 9.6, 9.7, 9.8, 9.9 in de explosietekening

Origineel binnenwerk voor de Houtkachel Oranier Polar 6 Calanda

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153 x 71 x 30 mm).
• Ook geschikt voor de Polar 6 Calanda II

• 10-delige set

Oranier Polar 6 Calanda binnenwerk Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen vooraan (153 x 71 x 30 mm)
• Bodemsteen rechts (120 x 310 x 30 mm), Bodemsteen links (120 x 310 x 30 mm)
• Zijsteen linksvoor (115 x 455/512 x 25 mm), zijsteen linksachter (115 x 450 x 25 mm)
• Zijsteen rechtsvoor (115 x 455/512 x 25 mm), zijsteen rechtsachter (115 x 450 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)
• Spanningsomleiding onder (257/437 x 220 x 25 mm), Spanningsomleiding boven (302 x 205 x 25 mm)

• Item 32.1, 32.2, 32.3, 32.4, 32.5, 32.6, 32.7, 32.8 en 32.9 in de explosietekening

Origineel binnenwerk voor de Houtkachel Oranier Polar Aqua Type 7601-9

• 10-delige set

Oranier Polar Aqua Type 7601-9 binnenwerk Kerngegevens:

• 10 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 35 x 30 mm), Bodemsteen achterzijde (153 x 55 x 30 mm)
• Bodemsteen links (139 x 340 x 30 mm), Bodemsteen rechts (139 x 340 x 30 mm)
• Achterste muur steen (264 x 470 x 25 mm)
• Zijsteen linksachter (137 x 485 x 25 mm), zijsteen rechtsachter (137 x 485 x 25 mm)
• Zijsteen linksvoor (95 x 485 x 25 mm), zijsteen rechtsvoor (95 x 485 x 25 mm)
• Spanningsomleiding (325 x 105 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Polar Aqua III Type 7601

• 10-delige set

Oranier Polar Aqua III Type 7601 binnenwerk Kerngegevens:

• 10 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 35 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 340 x 30 mm), Bodemsteen rechts (139 x 340 x 30 mm)
• Achterste muur steen (264 x 470 x 25 mm)
• Zijsteen linksachter (137 x 485 x 25 mm), zijsteen rechtsachter (137 x 485 x 25 mm)
• Zijsteen linksvoor (95 x 485 x 25 mm), zijsteen rechtsvoor (95 x 485 x 25 mm)
• Spanningsomleiding (325 x 105 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Polar Aqua V

• 8-delige set

Oranier Polar Aqua V binnenwerk Kerngegevens:

• 8 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Voorvloersteen (34 x 155 x 31 mm)
• Bodemsteen rechts (220 x 329 x 31 mm), Bodemsteen links (220 x 329 x 31 mm)
• Zijsteen linksvoor (98 x 420/495 x 36 mm), zijsteen linksachter (132 x 335/427 x 39 mm)
• Zijsteen rechtsvoor (98 x 420/495 x 36 mm), zijsteen rechtsachter (132 x 335/427 x 39 mm)
• Achterste muur steen geperforeerd (256 x 346 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Polar NEO 6 RLA Type 5456 A01, A02

• 6-delige set

Oranier Polar NEO 6 RLA Type 5456 A01, A02 binnenwerk Kerngegevens:

• 6 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• 1 x achterwandsteen met boorgaten
• 1 x zijsteen links vooraan, 1 x zijsteen links achter
• 1 x zijsteen rechtsvoor, 1 x zijsteen rechtsachter
• 1 x Spanningsomleiding

Origineel binnenwerk voor de Houtkachel Oranier Polar NEO Aqua

• 6-delige set

Oranier Polar NEO Aqua binnenwerk Kerngegevens:

• Vuurhaardstenen, vuurhaardstenen
• Materiaal vermiculiet

• Zijsteen linksvoor (185 x 490 x 25 mm), zijsteen rechtsvoor (185 x 490 x 25 mm)
• Zijsteen links achter (140 x 458 x 25 mm), zijsteen rechts achter (140 x 458 x 25 mm)
• Achterwand steen (204 x 440 x 25 mm)
• kabeldoorbuiging (374 x 101 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Polar Type 4653-6

Oranier Polar Type 4653-6 binnenwerk Kerngegevens:

• Vuurhaardstenen, vuurhaardstenen
• Materiaal vermiculiet

• Voorvloersteen (295 x 100 x 30 mm)
• Vloersteen in het midden (135 x 28 x 30 mm)
• Onderste steen achterzijde (135 x 60 x 30 mm)
• Vloersteen links (98 x 225 x 30 mm), vloersteen rechts (98 x 225 x 30 mm)
• Zijsteen linksvoor (175 x 400 x 30 mm), zijsteen rechtsvoor (175 x 400 x 30 mm)
• Linker achterzijsteen (70 x 250 x 30 mm), rechter achterzijsteen (70 x 250 x 30 mm)
• Achterwandsteen (240 x 220 x 30 mm)
• Kabeldoorbuiging aan de onderkant (345 x 260 x 30 mm)
• Kabeldoorbuiging in het midden (185 x 200 x 30 mm)
• Kabeldoorbuiging linksboven (185 x 215 x 30 mm), kabeldoorbuiging rechtsboven (185 x 215 x 30 mm)

Origineel binnenwerk voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze ovenvoering is de combinatie van de volgende bakstenen: vooronderblok (134 x 51 x 30 mm), links onderblok (93 x 157/267 x 30 mm), links voorblok (90 x 450/480 x 25 mm)

• 11-delige set

Oranier Pori 5 Type 4671 binnenwerk Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (134 x 51 x 30 mm), Bodemsteen achterzijde (135 x 69 x 30 mm)
• Bodemsteen rechts (93 x 267 x 30 mm), Bodemsteen links (93 x 267 x 30 mm)
• Zijsteen linksvoor (90 x 448/480 x 25 mm), zijsteen linksachter (102 x 398/448 x 25 mm)
• Zijsteen rechtsvoor (90 x 448/480 x 25 mm), zijsteen rechtsachter (102 x 398/448 x 25 mm)
• Geperforeerde Achterste muur steen (178 x 400 x 25 mm)
• Spanningsomleiding boven (175/280 x 170 x 25 mm), Spanningsomleiding onder (159 x 350 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Pori Aqua

Oranier Pori Aqua binnenwerk Kerngegevens:

• Vuurhaardstenen / vuurhaardstenen
• Materiaal vermiculiet

• Vloersteen voor (153 x 71 x 30mm)
• Vloersteen links (120 x 310 x 30mm), vloersteen rechts (120 x 310 x 30mm)
• Zijsteen linksvoor (108 x 415 x 25mm), zijsteen rechtsvoor (108 x 415 x 25mm)
• Zijsteen links achter (145 x 328 x 25mm), zijsteen rechts achter (145 x 328 x 25mm)
• Achterwand baksteen (245 x 258 x 25 mm)

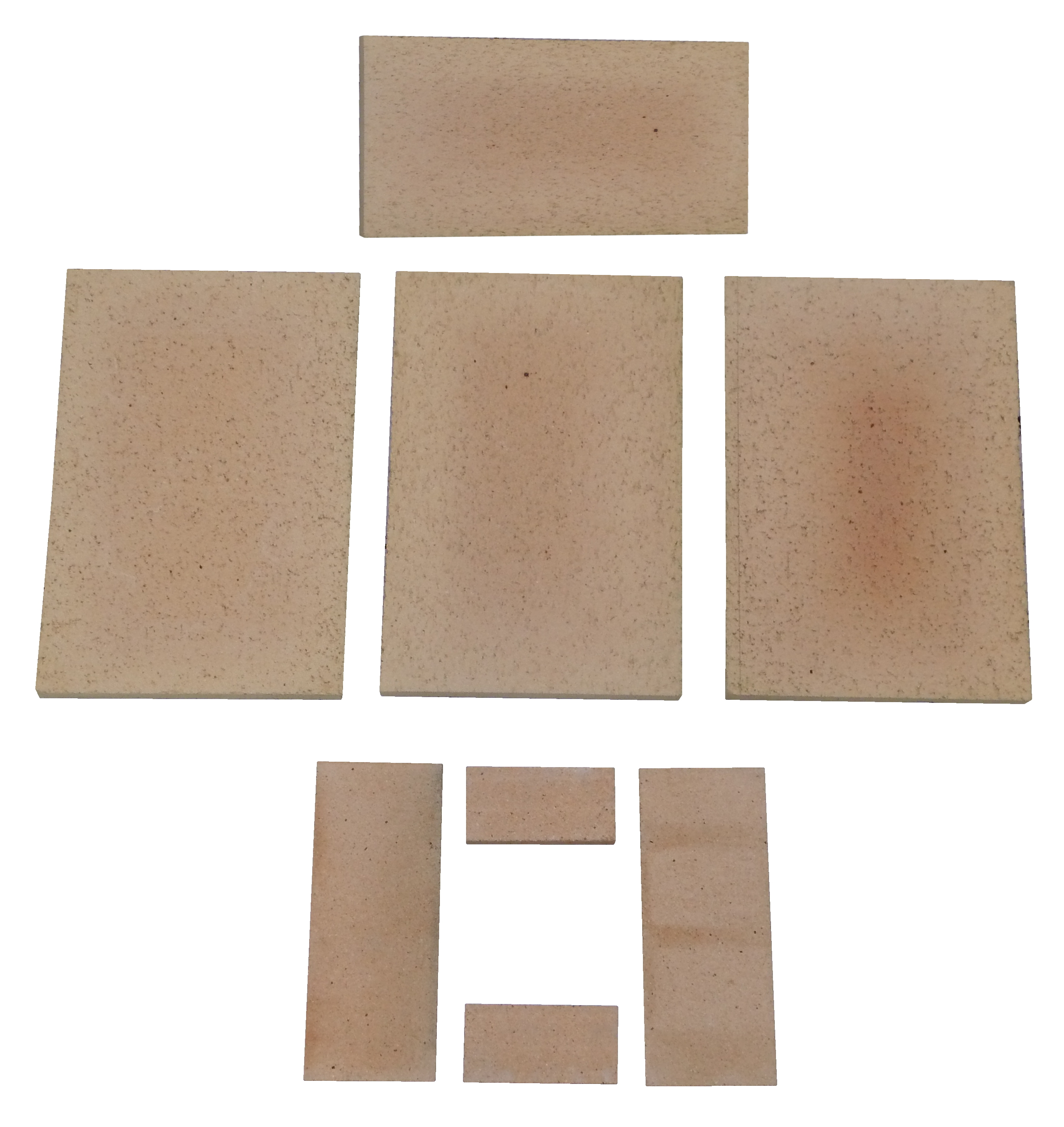

Origineel binnenwerk voor de Houtkachel Oranier Regina 8 Type 4631-8

• 8-delige set

Oranier Regina 8 Type 4631-8 binnenwerk Kerngegevens:

• 8 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal chamotte
• Bodemsteen voorzijde (135 x 65 x 25 mm), Bodemsteen achterzijde (135 x 65 x 25 mm)
• Bodemsteen links (114 x 276 x 25 mm), Bodemsteen rechts (114 x 276 x 25 mm)
• Zijsteen links (275 x 410 x 25 mm), zijsteen rechts (275 x 410 x 25 mm)
• Achterste muur steen (275 x 410 x 25 mm)
• Spanningsomleiding (360 x 260 x 25 mm)

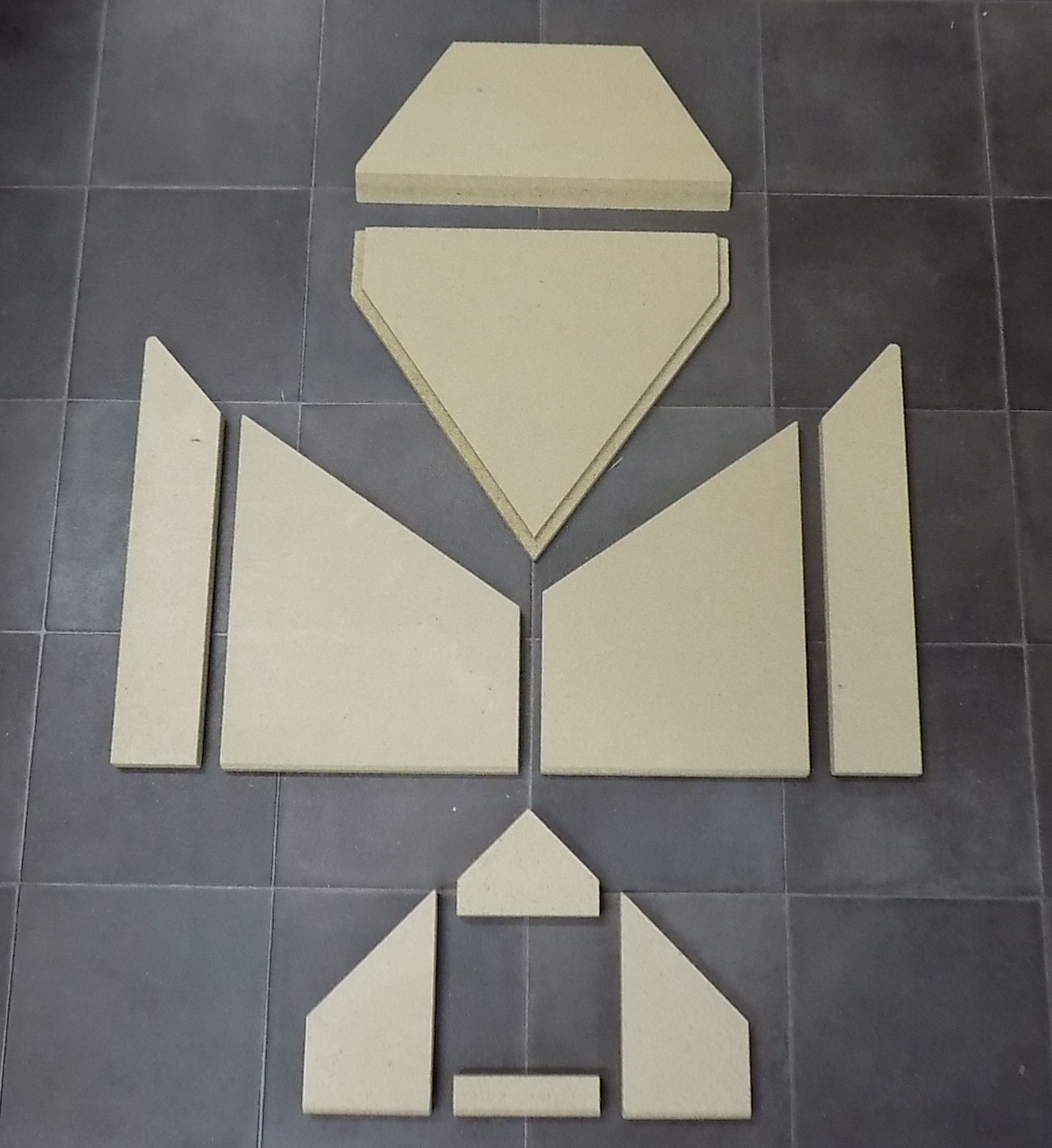

Origineel binnenwerk voor de Houtkachel Oranier Regina Hoek Type 4635-7

• 10-delige set

Oranier Regina Hoek Type 4635-7 binnenwerk Kerngegevens:

• 10 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (136 x 35 x 30 mm), Bodemsteen achterzijde (136 x 101 x 30 mm)
• Bodemsteen links (119 x 211 x 30 mm), Bodemsteen rechts (119 x 211 x 30 mm)
• Zijsteen linksvoor (85 x 449 x 25 mm), zijsteen rechtsvoor (85 x 449 x 25 mm)
• Zijsteen links achter (263 x 365 x 25 mm), zijsteen rechts achter (263 x 365 x 25 mm)
• Spanningsomleiding boven (410 x 190 x 25 mm), Spanningsomleiding onder (405 x 363 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Rota 2.0

Oranier Rota 2.0 binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Onderste steen links (95 x 320 x 33 mm), onderste steen rechts (95 x 320 x 33 mm)
• Voorvloersteen (135 x 105 x 33 mm), Voorvloersteen (135 x 105 x 33 mm)
• Linker achterzijsteen (45 x 385 x 25 mm), rechter achterzijsteen (45 x 385 x 25 mm)
• Zijsteen linksvoor (247 x 376 x 25 mm), zijsteen rechtsvoor (247 x 376 x 25 mm)
• Kabeldoorbuiging (260 x 253 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Rota Tre

• 11-delige set

Oranier Rota Tre binnenwerk Kerngegevens:

• Materiaal vermiculiet

• Bodemsteen voorzijde (135 x 107 x 30 mm), Bodemsteen achterzijde (135 x 107 x 30 mm)
• Bodemsteen linksonder (127 x 321 x 30 mm), Bodemsteen rechtsonder (127 x 321 x 30 mm)
• Bodemsteen boven links (25 x 212 x 50 mm), Bodemsteen boven rechts (25 x 212 x 50 mm)
• Achterste muur steen links (103 x 308/357 x 30 mm), Achterste muur steen rechts (103 x 308/357 x 30 mm)
• Achterste muur steen midden (195 x 308 x 40 mm)
• Spanningsomleiding onder (350 x 185 x 25 mm), Spanningsomleiding boven (350 x 145 x 27 mm)

Origineel binnenwerk voor de Houtkachel Oranier Smart X

• 10-delige set

Oranier Smart X binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Vloersteen voorzijde (252 x 51 x 30 mm), vloersteen achterzijde (252 x 51 x 30 mm)
• Vloersteen links (65 x 260 x 30 mm), vloersteen rechts (65 x 260 x 30 mm)
• Zijsteen links (550/513 x 257 x 27 mm), zijsteen rechts (550/513 x 257 x 27 mm)
• Achterwand steen links (510 x 220 x 27 mm), achterwand steen rechts (510 x 220 x 27 mm)
• Spanningsomleiding boven (378 x 290 x 27 mm), Spanningsomleiding onder (432/382 x 243/219 x 30/15 mm)

Origineel binnenwerk voor de Houtkachel Oranier Stella Hoek

• 9-delige set

Oranier Stella Hoek binnenwerk Kerngegevens:

• Vuurkiststenen, verbrandingskamerstenen

• Materiaal vermiculiet
• Bodemsteen voorzijde (151 x 74 x 30 mm), Bodemsteen achterzijde (151 x 46 x 30 mm)
• Bodemsteen links (145 x 241 x 30 mm), Bodemsteen rechts (145 x 241 x 30 mm)
• Zijsteen links (235 x 405/475 x 25 mm), zijsteen rechts (235 x 405/475 x 25 mm)
• Achterste muur steen (137 x 405 x 25 mm)
• Spanningsomleiding onder (447 x 270 x 25 mm), Spanningsomleiding boven (200 x 160 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Tampere 8Z

• 10-delige set

Oranier Tampere 8Z binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (150 x 58 x 30 mm), Bodemsteen achterzijde (150 x 58 x 30 mm)
• Bodemsteen links (138 x 190/365 x 30 mm), Bodemsteen rechts (138 x 190/365 x 30 mm)
• Achterste muur steen (240 x 410 x 25 mm)
• Zijsteen linksvoor (115 x 410 x 25 mm), zijsteen linksachter (135 x 410 x 25 mm)
• Zijsteen rechtsvoor (115 x 410 x 25 mm), zijsteen rechtsachter (135 x 410 x 25 mm)
• Spanningsomleiding (220 x 195 x 25 mm)

• Items 3.1, 3.2, 3.3., 3.4, 3.6, 3.7 in de explosietekening

Origineel binnenwerk voor de Houtkachel Oranier Wien

• 6-delige set

Oranier Wien binnenwerk Kerngegevens:

• 6 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen links (182 x 273 x 25 mm), Bodemsteen rechts (182 x 273 x 25 mm)
• Zijsteen links (250 x 330/470 x 25 mm), zijsteen rechts (250 x 330/470 x 25 mm)
• Achterste muur steen (415 x 315 x 25 mm)
• Spanningsomleiding (383 x 267 x 25 mm)

Origineel binnenwerk voor de Houtkachel Oranier Ziva XL

Oranier Ziva XL binnenwerk Kerngegevens:

Belangrijkste gegevens van de bekleding van de vuurhaard:

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
