Oranier Bodemsteen Set D voor de Houtkachel verschillende modellen

Origineel Bodemsteen Set D voor de Houtkachel Oranier Fjord 8 Type 4652-8

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteer u a.u.b. aan de hand van de afmetingen van de linkerbasissteen vooraan en de steen van de achterste muur.
• Opvallend aan deze verbrandingskamer is de combinatie: vloerblok linksvoor (112/202 x 114 x 30 mm) en ongeperforeerd achterwandblok (425x180x25 mm).
• De ervaring leert dat deze ovenstenen tot mei 2004 zijn geïnstalleerd.

• 5-delige set

Oranier Fjord 8 Type 4652-8 Bodemsteen Kerngegevens:

• 5 stuks
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen linksvoor (112/202 x 114 x 30 mm), Bodemsteen rechtsvoor (111/201 x 113 x 30 mm)
• Bodemsteen links (85 x 220 x 30 mm), Bodemsteen rechts (85 x 220 x 30 mm)
• Bodemsteen achterzijde (254 x 66 x 30 mm)

• Items 10.3, 10.4 en 10.5 in de explosietekening

Origineel Bodemsteen Set D voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

• 3-delige set

Oranier Polar 6 Type 4654-6 Bodemsteen Kerngegevens:

• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen links (115 x 340 x 30 mm), Bodemsteen rechts (115 x 340 x 30 mm)
• Bodemsteen vooraan (152 x 95 x 30 mm)

• Posities 3.7 en 3.8 in de exploded view

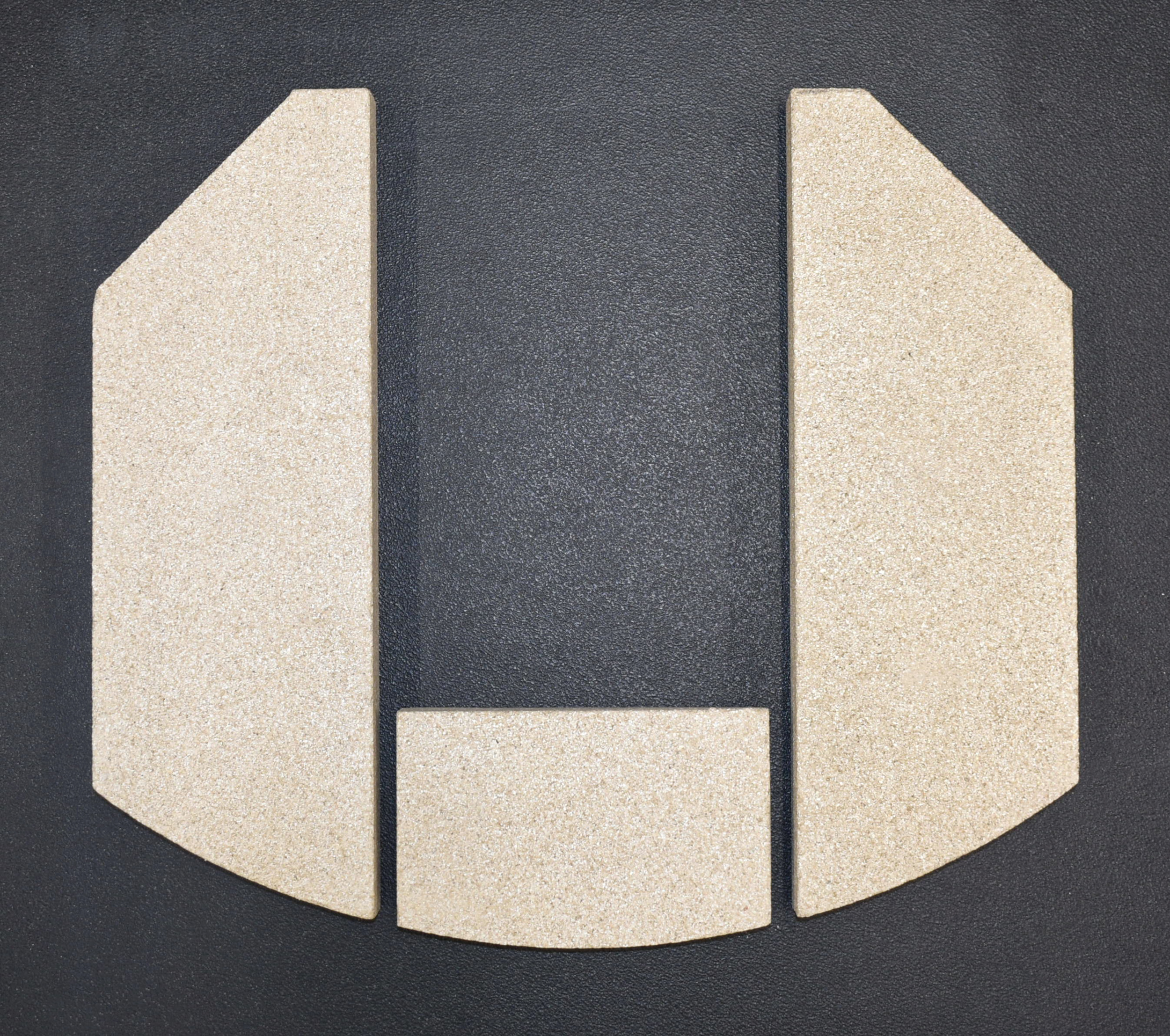

Origineel Bodemsteen Set D voor de Houtkachel Oranier Polar 6 Hoek Type 4656-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

• 3-delige set

Oranier Polar 6 Hoek Type 4656-6 Bodemsteen Kerngegevens:

• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen links (115 x 340 x 30 mm), Bodemsteen rechts (115 x 340 x 30 mm)
• Bodemsteen vooraan (152 x 95 x 30 mm)

• Posities 3.7 en 3.8 in de exploded view

Origineel Bodemsteen Set D voor de Houtkachel Oranier Polar 8

• 4-delige set

Oranier Polar 8 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 36 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 332 mm), Bodemsteen rechts (139 x 332 mm)

Origineel Bodemsteen Set D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Zoals bekend zijn deze stenen gebruikt in serie 4.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer worden geïnstalleerd, die de volgende opvallende kenmerken heeft: bodemblok vooraan (184/300 x 40 mm), bodemblok links (72 x 150/205 mm), zijblok links vooraan (145/155 x 430/460 mm)

• 4-delige set

Oranier Pori 5 Type 5575 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (184/300 x 40 x 30 mm), Bodemsteen achterzijde (135 x 67 x 30 mm)
• Bodemsteen rechts (72 x 150/205 x 30 mm), Bodemsteen links (72 x 150/205 x 30 mm)

• Item 7.1 in de explosietekening

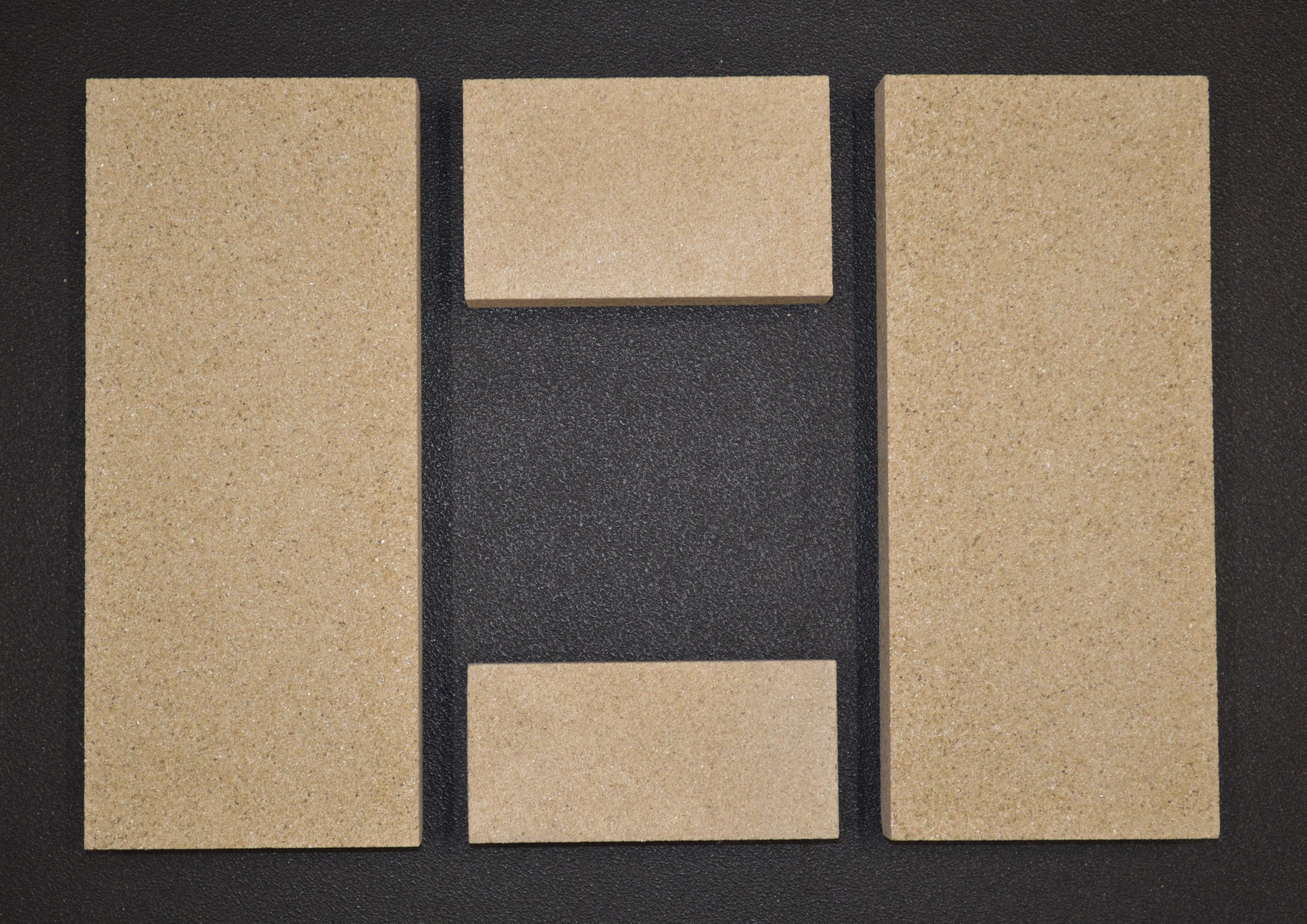

Origineel Bodemsteen Set D voor de Houtkachel Oranier Stockholm 6 Type 4661-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de kenmerkende vuurkiststenen.
• De ervaring leert dat deze panelen in de verbrandingskamer passen met de volgende opvallende kenmerken: tweedelige achterwand, basisblok links (121 x 281 mm), afscherming op het linker warmhoudgedeelte (150/227 x 271 mm)

• 4-delige set

Oranier Stockholm 6 Type 4661-6 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 64 x 30 mm), Bodemsteen achterzijde (135 x 81 x 30 mm)
• Bodemsteen links (121 x 281 x 30 mm), Bodemsteen rechts (121 x 281 x 30 mm)

• Items 3.1, 3.2, 3.3 in de explosietekening

Origineel Bodemsteen Set D voor de Houtkachel Oranier Stockholm 8 Type 4641-8

• Er zijn verschillende baksteenbekledingen voor dit model.
• Kenmerkend voor deze verbrandingskamer zijn: tweedelige geperforeerde achterwand, wandsteen bovenaan (420x191x25 mm), trekdeflector bovenaan (195 x 180/190 x 25 mm).
• De ervaring leert dat deze brandkamersteen vanaf april 2006 is geïnstalleerd.

• 4-delige set

Oranier Stockholm 8 Type 4641-8 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 64 x 30 mm), Bodemsteen achterzijde (135 x 81 x 30 mm)
• Bodemsteen links (281 x 121 x 30 mm), Bodemsteen rechts (281 x 121 x 30 mm)

• Items 3.1, 3.2, 3.3 in de explosietekening

Origineel Bodemsteen Set D voor de Houtkachel Oranier Tampere 8

• Er zijn verschillende verbrandingskamers voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer passen, die de volgende opvallende kenmerken heeft: Baksteen voor de vloer (152 x 35 mm), baksteen voor de vloer (140 x 344 mm), baksteen voor de achterwand (245/262 x 470 mm), baksteen voor de zijkant (95 x 520/565 mm).

• 4-delige set

Oranier Tampere 8 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (152 x 35 x 30 mm), Bodemsteen achterzijde (152 x 56 x 30 mm)
• Bodemsteen links (140 x 344 x 30 mm), Bodemsteen rechts (140 x 344 x 30 mm)

• Posities 30.4, 30.4a, 30.5 en 30.6 in de exploded view

Origineel Bodemsteen Set D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

• 3-delige set

Oranier Type 4654-6 Bodemsteen Kerngegevens:

• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen links (115 x 340 x 30 mm), Bodemsteen rechts (115 x 340 x 30 mm)
• Bodemsteen vooraan (152 x 95 x 30 mm)

• Posities 3.7 en 3.8 in de exploded view
