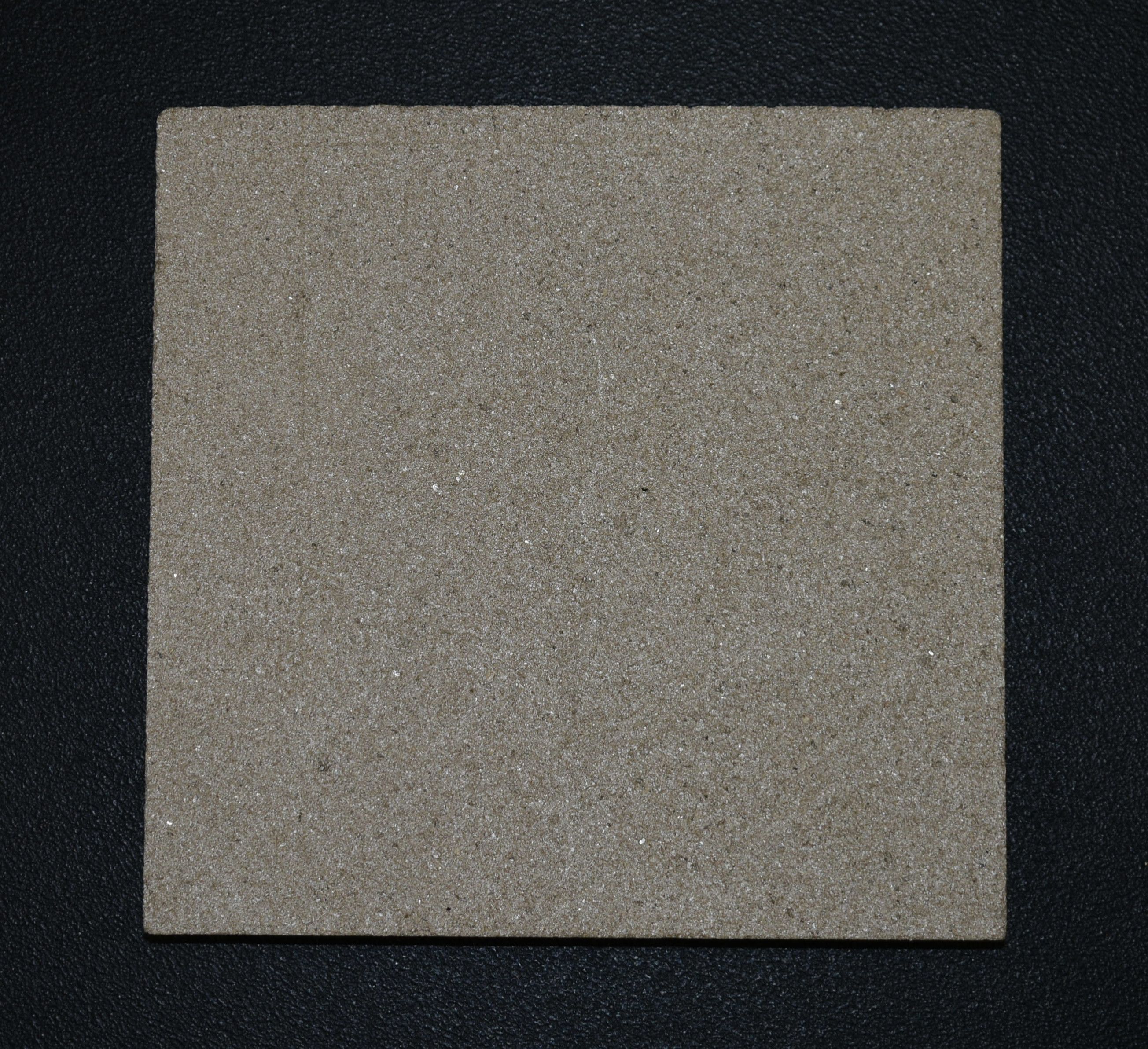

Oranier vlamplaat boven C voor de Houtkachel verschillende modellen

Origineel vlamplaat boven C voor de Houtkachel Oranier Fjord 6

• De ervaring leert dat deze treinomleiding vanaf december 2006 is geïnstalleerd.

Oranier Fjord 6 vlamplaat boven Kerngegevens:

• rookgasomleiding, deflector
• Materiaal Chamotte
• Positie 6.3 in de exploderende weergave

Origineel vlamplaat boven C voor de Houtkachel Oranier Hera D Type 4220 A01

• De ervaring heeft geleerd dat deze verbrandingskamerplaat past op Type 4220 Serie 2 Serie A01.

Oranier Hera D Type 4220 A01 vlamplaat boven Kerngegevens:

• rookafleider, deflector
• Materiaal Staal
• Positie 2 in de exploderende weergave

Origineel vlamplaat boven C voor de Houtkachel Oranier Hera R Type 4320

• Er zijn verschillende treinomleidingen voor dit model. Zie de serie en modelreeks.
• De ervaring leert dat deze rookafbuigplaat past bij de Serie 2 Serie 01.

Oranier Hera R Type 4320 vlamplaat boven Kerngegevens:

• rookafleider, spanningsomleiding
• Materiaal Staal
• Positie 6 in de exploderende weergave

Origineel vlamplaat boven C voor de Houtkachel Oranier Kiruna 4

• Er zijn verschillende bekledingen voor deze kachel.
• Zie de serie van uw model en de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze plaat in de verbrandingskamer past met gegolfde oppervlakken (staande stenen) en een tweedelige bodem, serie 2.

Oranier Kiruna 4 vlamplaat boven Kerngegevens:

• rookafleider, deflector
• Vermiculietstenen
• Afmetingen (B/L/H) 170 mm x 175/280 mm x 25 mm
• Materiaal Vermiculiet
• Positie 40.10 in de exploderende weergave

Origineel vlamplaat boven C voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• Volgens de ervaring past deze brandkamersteen in de verbrandingskamer, waarvan de basissteen aan de voorzijde 320 x 100 mm meet.

Oranier Polar 4 Type 4654-4 vlamplaat boven Kerngegevens:

• rookgasomleiding, spanningsomleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 170 mm x 280/175 mm x 25 mm
• Materiaal Vermiculiet
• Positie 40.10 in de exploderende weergave

Origineel vlamplaat boven C voor de Houtkachel Oranier Polar 6 Hoek

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Polar 6 Hoek vlamplaat boven Kerngegevens:

• scheidingswand, omleiding
• Afmetingen (B/L/H) 302 mm x 205 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.10 in de exploderende weergave

Origineel vlamplaat boven C voor de Houtkachel Oranier Polar 6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Polar 6 vlamplaat boven Kerngegevens:

• rookgasomleiding, vlamplaat
• Afmetingen (B/L/H) 302 mm x 205 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.10 in de exploderende weergave

Origineel vlamplaat boven C voor de Houtkachel Oranier Pori 5

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori 5 vlamplaat boven Kerngegevens:

• omleiding, spanningsomleiding
• Afmetingen (B/L/H) 280 mm x 170 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.11 in de exploderende weergave

Origineel vlamplaat boven C voor de Houtkachel Oranier Stockholm 6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de kenmerkende vuurkiststenen.
• De ervaring leert dat dit paneel in de verbrandingskamer past met de volgende opvallende kenmerken: tweedelige achterwand, basisblok links (121 x 281 mm), halfronde afscherming bovenin (420 x 191 mm)
• Deze steen is niet zichtbaar in de verbrandingskamer.

Oranier Stockholm 6 vlamplaat boven Kerngegevens:

• scheidingswand, spanningsomleiding
• Afmetingen (B/L/H) 191 mm x 195 mm x 25 mm
• Materiaal Skamol
• Positie 3.7 in de exploderende weergave

Origineel vlamplaat boven C voor de Houtkachel Oranier Troll

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteer u a.u.b. op het aantal vloerstenen, de breedte van de zijsteen aan de linkerzijde en de aard van de treindoorbuiging.
• De ervaring leert dat deze verbrandingskamersteen in de verbrandingskamer past met een 4-delig vloeroppervlak en de zijsteen linksvoor (147 x 438 mm) en een ongeperforeerde tochtklep.
• Deze steen is niet zichtbaar in de verbrandingskamer.

Oranier Troll vlamplaat boven Kerngegevens:

• omleiding, spanningsomleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 320 mm x 230 mm x 25 mm
• Materiaal Vermiculiet
• een zijde is halfrond
• Positie 3.2a in de exploderende weergave

Origineel vlamplaat boven C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Type 4654-6 vlamplaat boven Kerngegevens:

• vlamplaat, spanningsomleiding
• Afmetingen (B/L/H) 302 mm x 205 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.10 in de exploderende weergave
