Oranier Zijsteen Set A voor de Houtkachel verschillende modellen

Origineel Zijsteen Set A voor de Houtkachel Oranier Arktis 5 4655

• Er zijn verschillende baksteenbekledingen voor dit model. Zie het aantal vloerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in serie I (4-delige basis) zijn geïnstalleerd.

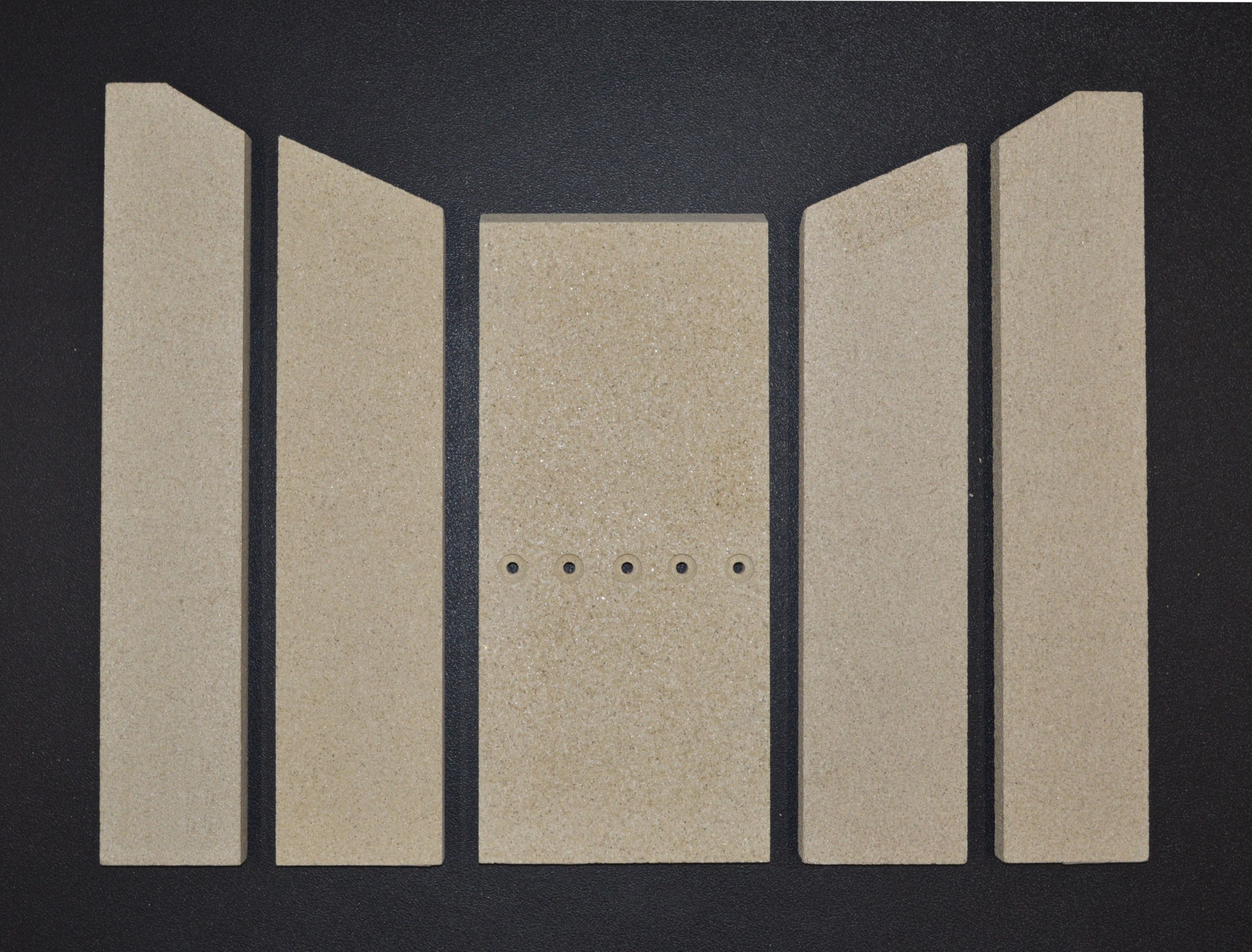

Oranier Arktis 5 4655 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (450/480 x 85 x 25 mm), zijsteen rechtsvoor (450/480 x 85 x 25 mm),
• Zijsteen links achter (405/450 x 100 x 25 mm), zijsteen rechts achter (405/450 x 100 x 25 mm),
• geperforeerde Achterste muur steen (402 x 180 x 25 mm)

• Items 32.1, 32.2, 32.3, 32.4 en 32.5 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Arktis 7 Type 4655-7

• Er zijn verschillende verbrandingskamers voor dit model. Oriënteer jezelf bij de onderste steen aan de voorkant.
• De ervaring heeft geleerd dat deze brandkamerstenen passen in de verbrandingskamer, die de voorste Bodemsteen (153 x 71 x 30 mm) bevat.

Oranier Arktis 7 Type 4655-7 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (115 x 455/512 x 25 mm), zijsteen linksachter (115 x 450 x 25 mm)
• Zijsteen rechtsvoor (115 x 455/512 x 25 mm), zijsteen rechtsachter (115 x 450 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)

Origineel Zijsteen Set A voor de Houtkachel Oranier Bohemia Type 4636-7

• 4-delige set

Oranier Bohemia Type 4636-7 Zijsteen Kerngegevens:

• 4 stukken
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen links (280 x 463 x 25 mm)
• Zijsteen rechts (280 x 463 x 25 mm)
• Achterste muur steen links (205 x 318 x 25 mm), Achterste muur steen rechts (205 x 318 x 25 mm)

• Posities 1,2 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Kiruna 6 Hoek

• Er zijn verschillende baksteenbekledingen voor dit model. Raadpleeg het sluitingsmechanisme van uw open haard.
• De ervaring leert dat deze brandkamerstenen zijn geïnstalleerd in modellen met een eenpuntsvergrendeling. (verwarming deur sluit op een punt op het lichaam)
• De ervaring leert dat deze brandkamerstenen werden geïnstalleerd in de verbrandingskamer, die de volgende opvallende afmetingen heeft: Bodemsteen voor (135 x 110 mm), Bodemsteen achter (135 x 80 mm), Bodemsteen links (106 x 325 mm), zijsteen links voor (103 x 485 mm)

• 5-delige set

Oranier Kiruna 6 Hoek Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (103 x 485 x 25 mm), zijsteen linksachter (116 x 435 x 25 mm)
• Zijsteen rechtsvoor (103 x 485 x 25 mm), zijsteen rechtsachter (113 x 435 x 25 mm)
• 5 keer geperforeerde Achterste muur steen (225 x 390 x 25 mm)

• Posities 1, 2, 3 en 4 in de exploded view

Origineel Zijsteen Set A voor de Houtkachel Oranier Kiruna 6

• Er zijn verschillende baksteenbekledingen voor dit model. Raadpleeg het sluitingsmechanisme van uw open haard.
• De ervaring leert dat deze brandkamerstenen zijn geïnstalleerd in modellen met een eenpuntsvergrendeling. (verwarming deur sluit op een punt op het lichaam)
• De ervaring leert dat deze brandkamerstenen werden geïnstalleerd in de verbrandingskamer, die de volgende opvallende afmetingen heeft: Bodemsteen voor (135 x 110 mm), Bodemsteen achter (135 x 80 mm), Bodemsteen links (106 x 325 mm), zijsteen links voor (103 x 485 mm)

• 5-delige set

Oranier Kiruna 6 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (103 x 485 x 25 mm), zijsteen linksachter (116 x 435 x 25 mm)
• Zijsteen rechtsvoor (103 x 485 x 25 mm), zijsteen rechtsachter (113 x 435 x 25 mm)
• 5 keer geperforeerde Achterste muur steen (225 x 390 x 25 mm)

• Posities 1, 2, 3 en 4 in de exploded view

Origineel Zijsteen Set A voor de Houtkachel Oranier Kiruna 8 Type 4649-8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze verbrandingskamer is het 6-delige vloeroppervlak en de ongeperforeerde achterwandsteen (240x410x25 mm).
• De ervaring heeft geleerd dat deze brandkamerstenen in serie 1 zijn geïnstalleerd.

• 5-delige set

Oranier Kiruna 8 Type 4649-8 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Achterste muur steen (240 x 410 x 25 mm)
• Zijsteen linksvoor (114 x 410 x 25 mm), zijsteen rechtsvoor (114 x 410 x 25 mm)
• Zijsteen links achter (134 x 410 x 25 mm), zijsteen rechts achter (134 x 410 x 25 mm)

• Items 3.1, 3.2 en 3.3 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamerstenen passen in de verbrandingskamer waarin de voorste Bodemsteen (134 x 69 mm) is geïnstalleerd.

• 5-delige set

Oranier Polar 4 Type 4654-4 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (86 x 480 x 25 mm)
• Zijsteen links achter (102 x 450 x 25 mm)
• Zijsteen rechtsvoor (86 x 480 x 25 mm)
• Zijsteen rechtsachter (102 x 450 x 25 mm)
• 5-gaats geperforeerde achterwandsteen (179 x 402 x 25 mm)

• Items 3.1, 3.2, 3.3 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Polar 6 Hoek Type 4656-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

• 5-delige set

Oranier Polar 6 Hoek Type 4656-6 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (130 x 455/520 x 25 mm), zijsteen linksachter (117 x 450 x 25 mm)
• Zijsteen rechtsvoor (130 x 455/520 x 25 mm), zijsteen rechtsachter (117 x 450 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)

• Item 3.1, 3.2, 3.3, 3.4 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

• 5-delige set

Oranier Polar 6 Type 4654-6 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (130 x 455/520 x 25 mm), zijsteen linksachter (117 x 450 x 25 mm)
• Zijsteen rechtsvoor (130 x 455/520 x 25 mm), zijsteen rechtsachter (117 x 450 x 25 mm)
• Achterste muur steen geperforeerd 218/250 x 414/407 x 25 mm

• Item 3.1, 3.2, 3.3, 3.4 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer zijn geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240x210x25 mm).

• 5-delige set

Oranier Polar 8 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (112 x 420/460 x 25 mm), zijsteen linksachter (135 x 420 x 25 mm)
• Zijsteen rechtsvoor (112 x 420/460 x 25 mm), zijsteen rechtsachter (135 x 420 x 25 mm)
• ongeperforeerde Achterste muur steen (240 x 210 x 25 mm)

• Items 3.2, 3.3, 3.4 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Pori 5 Type 4671

• 5-delige set

Oranier Pori 5 Type 4671 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (86 x 450/480 x 25 mm), zijsteen linksachter (102 x 404/450 x 25 mm)
• Zijsteen rechtsvoor (86 x 450/480 x 25 mm), zijsteen rechtsachter (102 x 404/450 x 25 mm)
• 5 keer geperforeerde Achterste muur steen (195 x 402 x 25 mm)

• Posities 21.1, 21.2, 21.3 in de explosietekening

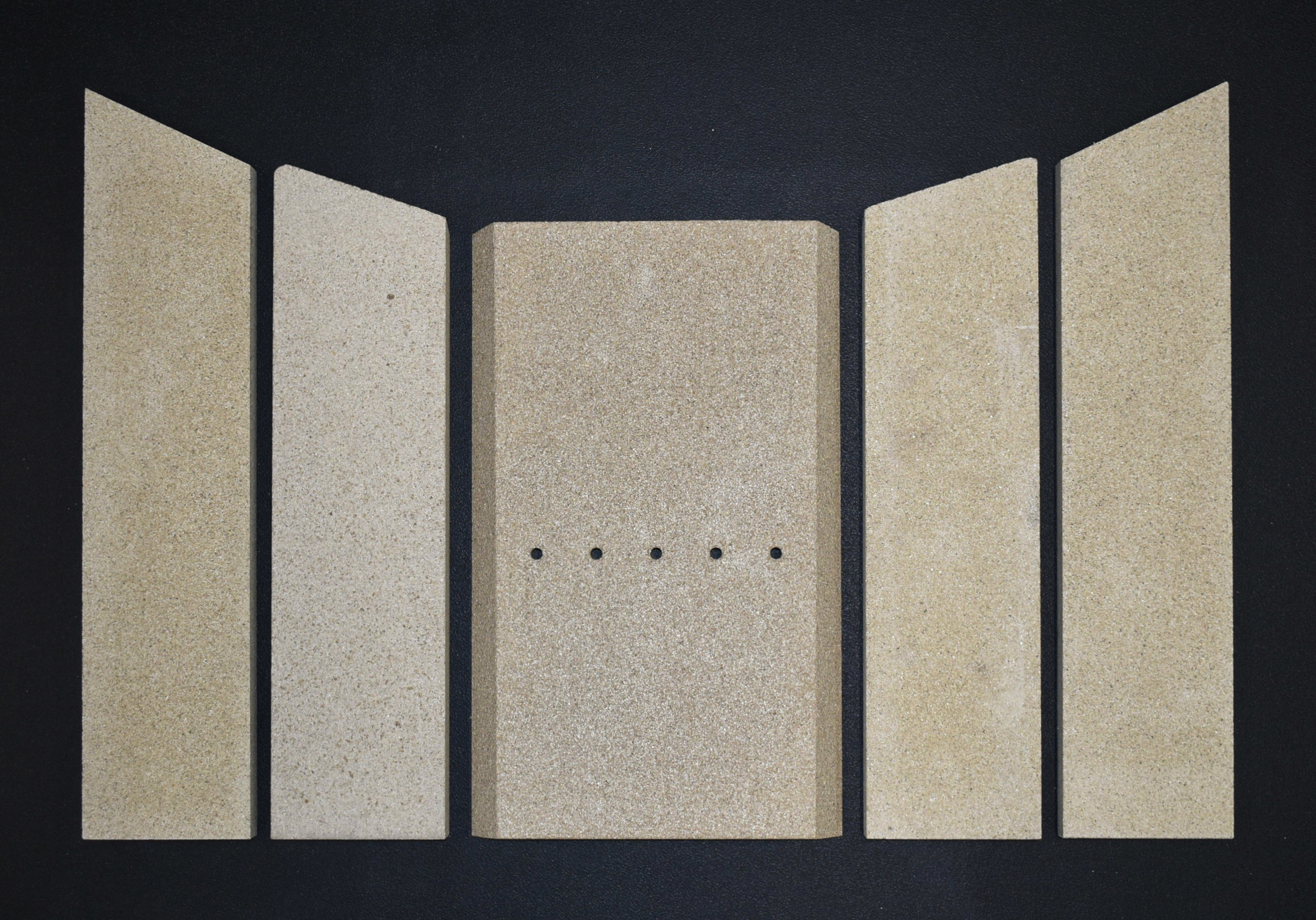

Origineel Zijsteen Set A voor de Houtkachel Oranier Pori 7 Type 5547, 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteer u alstublieft bij de voorste bodemsteen.
• De ervaring heeft geleerd dat deze brandkamerstenen zijn geïnstalleerd in serie 2, die ook de Bodemsteen voorkant (153 x 71 mm) bevat.

• 5-delige set

Oranier Pori 7 Type 5547, 4671 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (115 x 455/512 x 25 mm), zijsteen linksachter (115 x 450 x 30 mm)
• Zijsteen rechtsvoor (115 x 455/512 x 25 mm), zijsteen rechtsachter (115 x 450 x 30 mm)
• 5-voudig geperforeerde Achterste muur steen (218/250 x 414/407 x 25 mm)

• Items 24.1, 24.2, 24.3 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Tampere 8 Type 4647-8

• Er zijn verschillende verbrandingskamers voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamerstenen in de verbrandingskamer passen: Bodemsteen voorkant (150 x 70 mm), linker Bodemsteen (138 x 190/365 mm), achtergevelsteen (240 x 410 mm), zijgevelsteen linksvoor (115 x 410 mm)

• 5-delige set

Oranier Tampere 8 Type 4647-8 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Achterste muur steen (240 x 410 x 25 mm)
• Zijsteen linksvoor (115 x 410 x 25 mm), zijsteen linksachter (135 x 410 x 25 mm)
• Zijsteen rechtsvoor (115 x 410 x 25 mm), zijsteen rechtsachter (135 x 410 x 25 mm)

• Items 3.1, 3.2, 3.3 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

• 5-delige set

Oranier Type 4654-6 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (130 x 455/520 x 25 mm), zijsteen linksachter (117 x 450 x 25 mm)
• Zijsteen rechtsvoor (130 x 455/520 x 25 mm), zijsteen rechtsachter (117 x 450 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)

• Item 3.1, 3.2, 3.3, 3.4 in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Vasa Type 4648-7

• De fabrikant heeft de productie van dit artikel stopgezet. Als we een resterende voorraad hebben, is dit reserveonderdeel bij ons verkrijgbaar.

• Er zijn verschillende baksteenbekledingen voor dit model.
• Oriënteer u alstublieft op deze onderscheidende kenmerken: Aantal van uw bestaande Bodemsteen (6 of 8), hoogte van de staande brandkamerstenen (385 mm of 400 mm), afmeting van de achterste Bodemsteen (136 x 80 mm of 136 x 70 of 147 x 63 mm)
• De ervaring leert dat deze brandkamerstenen worden gebruikt in modellen die tot 01/2001 zijn gebouwd.
• Onderscheidende kenmerken van deze verbrandingskamer zijn: Het vloeroppervlak bestaat uit 8 stenen, de staande stenen zijn 400 mm hoog en de achterste Bodemsteen meet 136 x 80 mm.

• 4-delige set

Oranier Vasa Type 4648-7 Zijsteen Kerngegevens:

• 4 stukken
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal chamotte
• Zijsteentje links (279 x 400 x 25 mm), zijsteentje rechts (279 x 400 x 25 mm)
• Achterste muur steen links (245 x 400 x 25 mm), Achterste muur steen rechts (245 x 400 x 25 mm)

• Items 10.1, 10.2 in de explosietekening
