Onderdelen voor Oranier Pisa Houtkachel

Origineel Spanningsomleiding voorkant voor de Houtkachel Oranier Pisa

Oranier Pisa Spanningsomleiding voorkant Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 330 mm x 256 mm x 20 mm
• Materiaal Vermiculiet
• Positie 9.6 in de exploderende weergave

Origineel Spanningsomleiding boven voor de Houtkachel Oranier Pisa

Oranier Pisa Spanningsomleiding boven Kerngegevens:

• Rookgasomleiding, Omleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 360 mm x 215 mm x 25 mm
• Materiaal Vermiculiet
• Vorm trapeziumvormig
• Positie 9.9 in de exploderende weergave

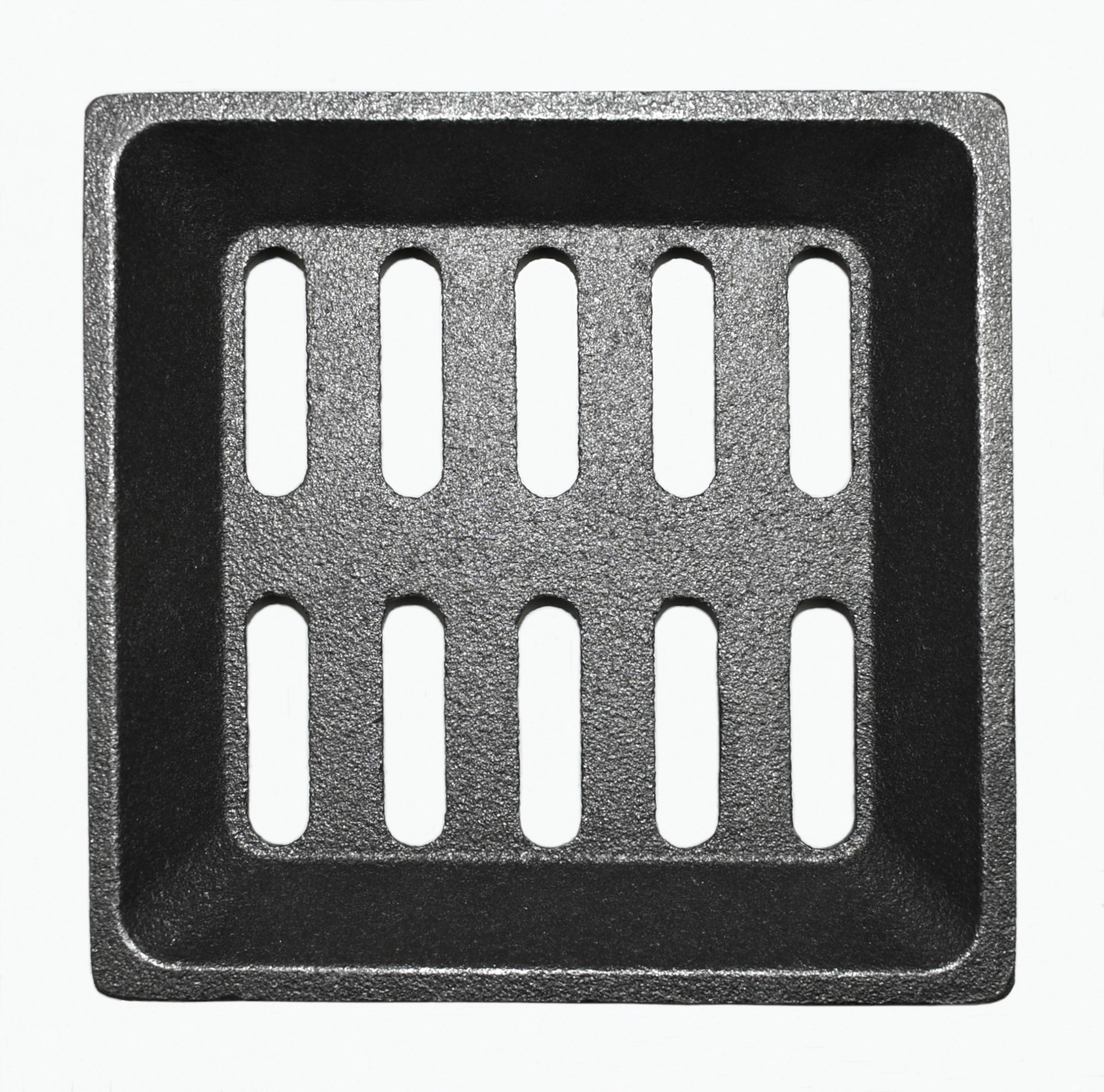

Origineel Asrooster voor de Houtkachel Oranier Pisa

Oranier Pisa Asrooster Kerngegevens:

• Rooster, Gietijzeren rooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten
• Positie 5 in de exploderende weergave

Origineel Spanningsomleiding onder voor de Houtkachel Oranier Pisa

Oranier Pisa Spanningsomleiding onder Kerngegevens:

• Rookgasomleiding, Rookafleider
• Afmetingen (B/L/H) 380 mm x 208 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.8 in de exploderende weergave

Origineel Spanningsomleiding midden voor de Houtkachel Oranier Pisa

Oranier Pisa Spanningsomleiding midden Kerngegevens:

• Scheidingswand, Omleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 380 mm x 180 mm x 25 mm
• Materiaal Vermiculiet
• Vorm trapeziumvormig
• Positie 9.7 in de exploderende weergave

Origineel Venster voor de Houtkachel Oranier Pisa

Oranier Pisa Venster Kerngegevens:

• Glaskeramiek, Kijkvenster
• Materiaal Glas
• Vorm gebogen
• hittebestendig
• Positie 1.3 in de exploderende weergave

Origineel Achterste muur steen links voor de Houtkachel Oranier Pisa

Oranier Pisa Achterste muur steen links Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 140 mm x 435 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts voor de Houtkachel Oranier Pisa

Oranier Pisa Zijsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Materiaal Vermiculiet
• gegolfd oppervlak
• Positie 9.5 in de exploderende weergave

Origineel Zijsteen links voor de Houtkachel Oranier Pisa

Oranier Pisa Zijsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Materiaal Vermiculiet
• gegolfd oppervlak

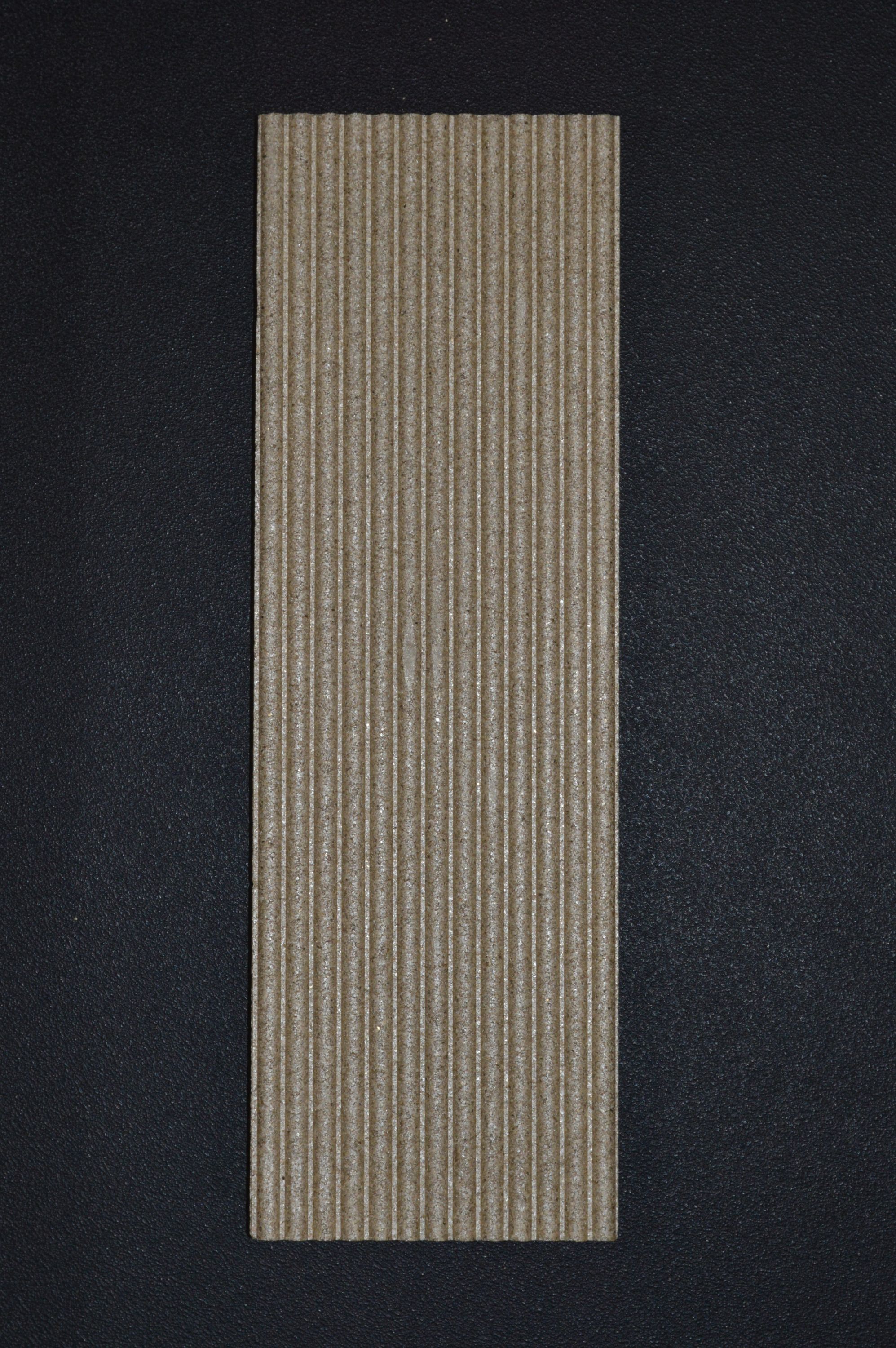

Origineel Achterste muur steen rechts voor de Houtkachel Oranier Pisa

Oranier Pisa Achterste muur steen rechts Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 140 mm x 435 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak

Origineel Schijfhouder boven voor de Houtkachel Oranier Pisa

• Bij het vervangen van de glashouder raden wij aan om tegelijkertijd de glashouderafdichting te vervangen.

Oranier Pisa Schijfhouder boven Kerngegevens:

• Glashouder, Houder voor ruit
• Positie 1.7 in de exploderende weergave

Origineel Schijfhouder onder voor de Houtkachel Oranier Pisa

• Bij het vervangen van de glashouder raden wij aan om tegelijkertijd de glashouderafdichting te vervangen.

Oranier Pisa Schijfhouder onder Kerngegevens:

• Glashouder, Houder voor ruit
• Positie 1.7 in de exploderende weergave

Origineel Schijfhouder Set voor de Houtkachel Oranier Pisa

• Bij het vervangen van de glashouders raden wij aan de glashouderafdichting tegelijkertijd te vervangen.

• 2-delige set

Oranier Pisa Schijfhouder Kerngegevens:

Sleutelgegevens Schijfhouder set:

• 2 stukken
• Doelwithouder boven en doelwithouder onder

Origineel Schijfhouder boven B voor de Houtkachel Oranier Pisa

• Er zijn verschillende versies van dit model. Zie de kleur van de vorige schijfhouder (grijs of zwart gegoten).
• Bij het vervangen van de glashouder raden wij aan om tegelijkertijd de glashouderafdichting te vervangen.

Oranier Pisa Schijfhouder boven Kerngegevens:

• Glashouder, Houder voor ruit
• Kleur gietgrijs
• Positie 1.7 in de exploderende weergave

Origineel Schijfhouder onder B voor de Houtkachel Oranier Pisa

• Er zijn verschillende versies van dit model. Zie de kleur van de vorige schijfhouder (grijs of zwart gegoten).
• Bij het vervangen van de glashouder raden wij aan om tegelijkertijd de glashouderafdichting te vervangen.

Oranier Pisa Schijfhouder onder Kerngegevens:

• Glashouder, Houder voor ruit
• Kleur gietgrijs
• Positie 1.7 in de exploderende weergave

Origineel Deurveer voor de Houtkachel Oranier Pisa

Oranier Pisa Deurveer Kerngegevens:

• Hoeveelheid 1 stuk
• Verwarmingsdeurveer, Trekveer
• Materiaal Staal
• Vorm Veer

Afdichting voor Schijfhouder voor de Houtkachel Oranier Pisa Serie 1

• De lengte van dit afdichtingskoord is voldoende om de vlakke afdichting van de bovenste en onderste schijfhouder te vervangen.

Oranier Pisa Serie 1 Afdichting voor Schijfhouder Kerngegevens:

• Afdichtingskoord, Afdichtingstape
• Zelfklevende afdichting
• Afmetingen (B/H) 10 mm x 2 mm
• Lengte 2,00 m
• zelfklevend

Schijfafdichting voor de Houtkachel Oranier Pisa

Oranier Pisa Schijfafdichting Kerngegevens:

• Verzegel, Glaslint
• Zelfklevende afdichting
• Afmetingen (B/H) 10 mm x 2 mm
• Lengte 3,00 m
• zelfklevend
• Positie 1.5 in de exploderende weergave

Deurafdichting A voor de Houtkachel Oranier Pisa

• Let op, er zijn verschillende deurafdichtingen voor deze kachel. Raadpleeg uw geïnstalleerde afdichtingskoord. (Vlakke koordverzegeling/holle koordverzegeling)
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Pisa Deurafdichting Kerngegevens:

• Deurscharnier, Afdichtingskoord
• Koordafdichting
• Afmetingen (B/H) 10 mm x 6 mm
• Lengte 3,00 m
• Positie 1.6 in de exploderende weergave

Deurafdichting B voor de Houtkachel Oranier Pisa

• Er zijn verschillende deurafdichtingen voor deze kachel. Zie de vorm van uw bestaande zegel. (Vlakke koordverzegeling of holle koordverzegeling)
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Pisa Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 9,5 mm
• Positie 1.6 in de exploderende weergave

Origineel Bekleding van de verbrandingskamer voor de Houtkachel Oranier Pisa

• 12-delige set

Oranier Pisa Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (340 x 151 x 30 mm), Bodemsteen achterzijde (300 x 114 x 30 mm)
• Bodemsteen links (103 x 135 x 30 mm), Bodemsteen rechts (103 x 135 x 30 mm)
• Zijsteen links, zijsteen rechts
• Achterste muur steen links, Achterste muur steen rechts
• Spanningsomleiding onderaan (383 x 210 x 25 mm)
• Spanningsomleiding boven (360 x 215 x 25 mm)
• Spanningsomleiding midden / verticaal staand (380 x 180 x 20 mm)
• Spanningsomleiding voorzijde / afscherming naar verwarmingsruimte (330 x 256 x 20 mm)

• Items 9.1, 9.2, 9.3, 9.4, 9.5, 9.6, 9.7, 9.8, 9.9 in de explosietekening

Origineel Bodemsteen achteraan voor de Houtkachel Oranier Pisa

Oranier Pisa Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 300 mm x 114 mm x 30 mm
• Materiaal Vermiculiet
• Positie 9.2 in de exploderende weergave

Origineel Bodemsteen links voor de Houtkachel Oranier Pisa

Oranier Pisa Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 103 mm x 135 mm x 30 mm
• Materiaal Vermiculiet
• Positie 9.4 in de exploderende weergave

Origineel Bodemsteen rechts voor de Houtkachel Oranier Pisa

Oranier Pisa Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 103 mm x 135 mm x 30 mm
• Materiaal Vermiculiet
• Vorm rechthoekig
• Positie 9.3 in de exploderende weergave

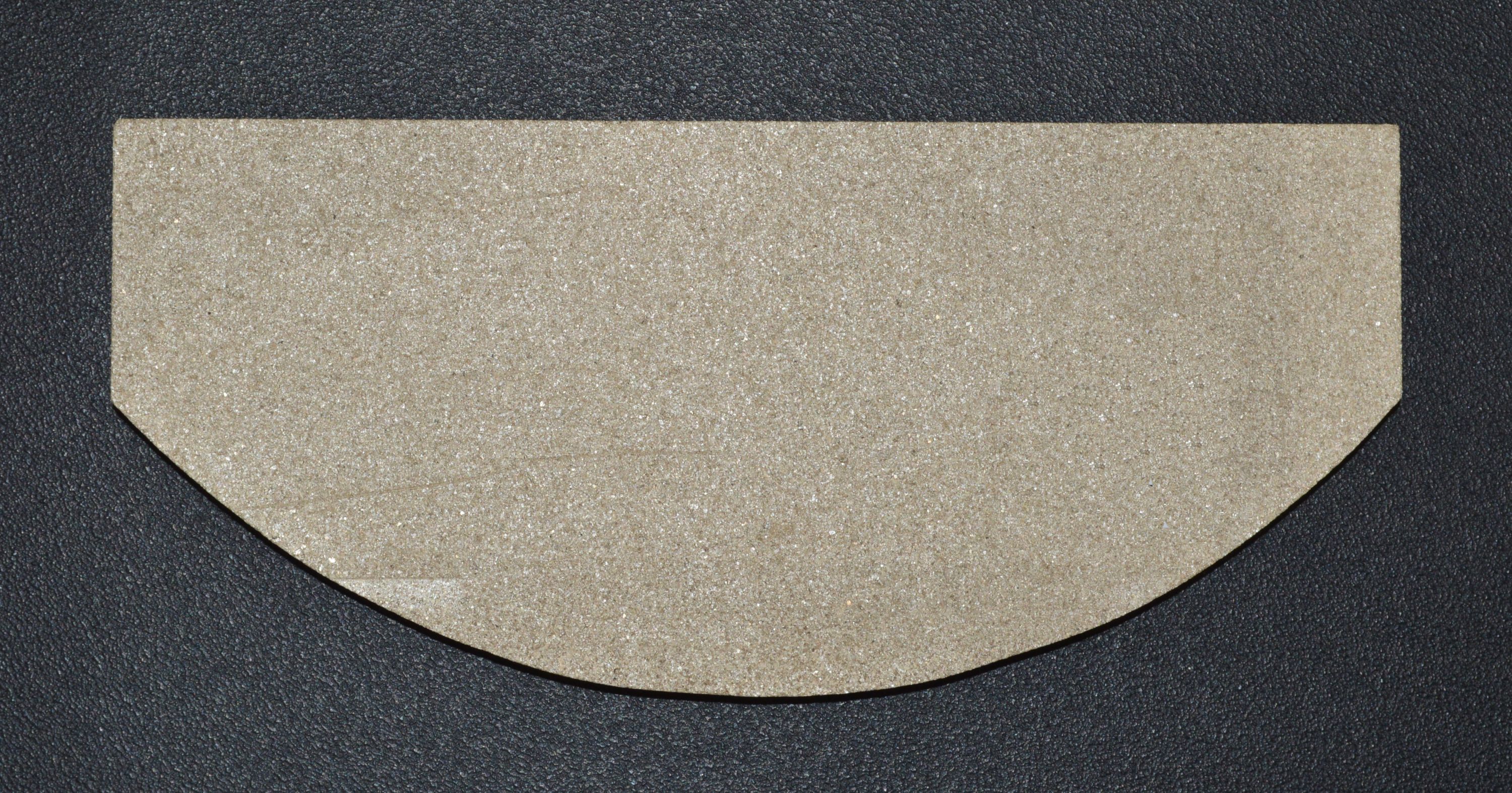

Origineel Bodemsteen voorkant voor de Houtkachel Oranier Pisa

Oranier Pisa Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 340 mm x 151 mm x 30 mm
• Materiaal Vermiculiet
• Vorm halfronde
• Positie 9.1 in de exploderende weergave

Origineel Bodemsteen Set voor de Houtkachel Oranier Pisa

• 4-delige set

Oranier Pisa Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (340 x 151 x 30 mm), Bodemsteen achterzijde (300 x 114 x 30 mm)
• Bodemsteen links (103 x 135 x 30 mm), Bodemsteen rechts (103 x 135 x 30 mm)

• Items 9.1, 9.2, 9.3, 9.4 in de explosietekening

Origineel Spanningsomleiding Set voor de Houtkachel Oranier Pisa

• 4-delige set

Oranier Pisa Spanningsomleiding Kerngegevens:

• Materiaal vermiculiet
• 2-delige set
• Spanningsomleiding onderaan (383 x 210 x 25 mm)
• Spanningsomleiding boven (360 x 215 x 25 mm)
• Spanningsomleiding midden / verticaal staand (380 x 180 x 20 mm)
• Spanningsomleiding voorzijde / afscherming naar verwarmingsruimte (330 x 256 x 20 mm)
• hittebestendig

Origineel Zijsteen Set voor de Houtkachel Oranier Pisa

• 4-delige set

Oranier Pisa Zijsteen Kerngegevens:

• 4 stukken
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen links, zijsteen rechts
• Achterste muur steen links, Achterste muur steen rechts

• Positie 9.5 in de exploded view
