Onderdelen voor Oranier Polar 4 Houtkachel

Origineel Spanningsomleiding boven A voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer past, waarin de Bodemsteen aan de voorzijde (134 x 69 mm) is geplaatst.

Oranier Polar 4 Spanningsomleiding boven Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 280 mm x 170 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.6 in de exploderende weergave

Origineel Spanningsomleiding boven B voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

Oranier Polar 4 Spanningsomleiding boven Kerngegevens:

• Scheidingswand, Omleiding
• Afmetingen (B/L/H) 280 mm x 170 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.10 in de exploderende weergave

Origineel Aslade C voor de Houtkachel Oranier Polar 4 Type 4654-4 Serie III

• Er zijn verschillende aspotten voor dit model. Raadpleeg de serie van uw kachel.
• De ervaring heeft geleerd dat deze asbak is geïnstalleerd in modellen van de 3 / III serie.

Oranier Polar 4 Type 4654-4 Serie III Aslade Kerngegevens:

• Asdoos, Opvangbak
• Materiaal Staal
• Kleur zwart

Origineel Aslade B voor de Houtkachel Oranier Polar 4 Type 4654-4 Serie II

• Er zijn verschillende aspotten voor dit model. Raadpleeg de serie van uw kachel.
• De ervaring heeft geleerd dat deze asbak is geïnstalleerd in modellen van de 2 / II serie.

Oranier Polar 4 Type 4654-4 Serie II Aslade Kerngegevens:

• Asdoos, Opvangbak
• Materiaal Staal
• Kleur gietgrijs
• Positie 24 in de exploderende weergave

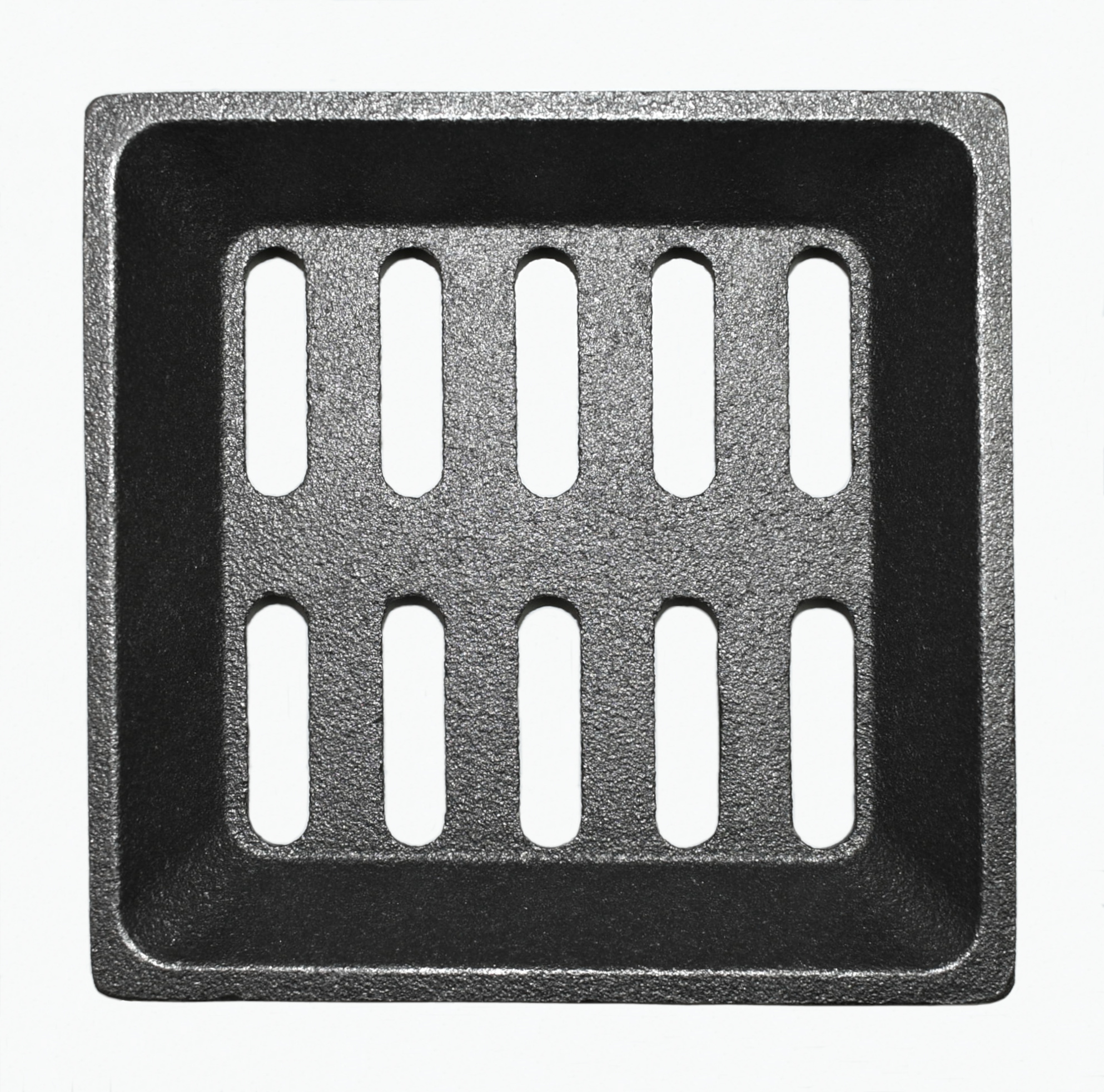

Origineel Asrooster voor de Houtkachel Oranier Polar 4

Oranier Polar 4 Asrooster Kerngegevens:

• Rooster, Verbrandingskamerrooster
• Afmetingen (B/L/H) 135 mm x 30 mm x 135 mm
• Materiaal Gieten

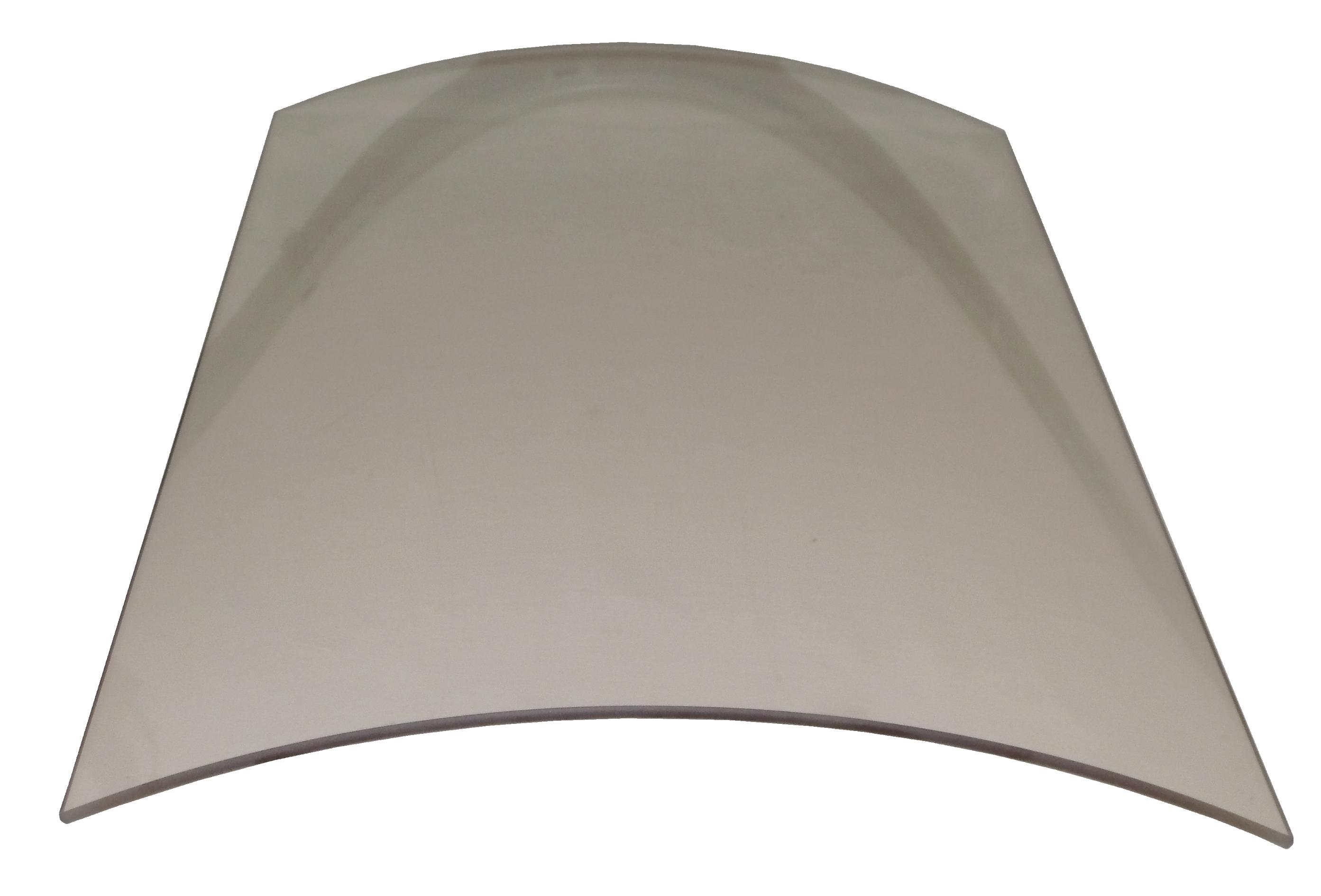

Origineel Venster B voor de Houtkachel Oranier Polar 4

• Geschikt voor het model met een dubbele vergrendeling
• Let op de vergrendeling van uw verwarmingsdeur.

Oranier Polar 4 Venster Kerngegevens:

• Glaskeramiek, Deurglas
• Afmetingen (B/L/H) 320 mm x 455 mm x 4 mm
• Booglengte 350 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Origineel Achterste muur steen C voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• Volgens de ervaring past deze brandkamersteen in de verbrandingskamer, waarvan de basissteen aan de voorzijde 320 x 100 mm meet.

Oranier Polar 4 Type 4654-4 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 183 mm x 394 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak
• 5-gaats gestanst

Origineel Spanningsomleiding onder C voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• Volgens de ervaring past deze brandkamersteen in de verbrandingskamer, waarvan de basissteen aan de voorzijde 320 x 100 mm meet.

Oranier Polar 4 Type 4654-4 Spanningsomleiding onder Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 349 mm x 159 mm x 25 mm
• Materiaal Vermiculiet
• Positie 40.9 in de exploderende weergave

Origineel Achterste muur steen A voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer past, waarin de Bodemsteen aan de voorzijde (134 x 69 mm) is geplaatst.

Oranier Polar 4 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 179 mm x 402 mm x 25 mm
• Materiaal Grenamat
• 5-gaats gestanst
• Positie 3.3 in de exploderende weergave

Origineel Achterste muur steen B voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

Oranier Polar 4 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 179 mm x 402 mm x 25 mm
• Materiaal Vermiculiet
• 5-gaats gestanst
• Positie 32.5 in de exploderende weergave

Origineel Venster A voor de Houtkachel Oranier Polar 4

• geschikt voor het model met een enkele vergrendeling
• Let op de vergrendeling van uw verwarmingsdeur.

Oranier Polar 4 Venster Kerngegevens:

• Glazen ruit, Kijkvenster
• Afmetingen (B/L/H) 343 mm x 455 mm x 4 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Origineel Bodemsteen achteraan A voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer past, waarin de Bodemsteen aan de voorzijde (134 x 69 mm) is geplaatst.

Oranier Polar 4 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 135 mm x 69 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Bodemsteen achteraan B voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

Oranier Polar 4 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 135 mm x 69 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.7 in de exploderende weergave

Origineel Bodemsteen links B voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

Oranier Polar 4 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 92 mm x 253 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.6 in de exploderende weergave

Origineel Bodemsteen rechts B voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

Oranier Polar 4 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 92 mm x 253 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.6 in de exploderende weergave

Origineel Zijsteen rechts voorkant B voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

Oranier Polar 4 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 85 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.1 in de exploderende weergave

Deurafdichting A voor de Houtkachel Oranier Polar 4

• Er zijn in totaal 2 verschillende deurafdichtingen voor de Polar 4, zie het sluitsysteem van uw haard. Met een enkelpuntsvergrendeling sluit de deur op een bepaald moment.
• geschikt voor het model met de eenpuntsvergrendeling (de deur sluit op één punt van de romp)
• Voor de montage van deze afdichting is een lijm nodig.

Oranier Polar 4 Deurafdichting Kerngegevens:

• Afdichtingskoord, Afdichting
• Lengte 3,00 m
• Diameter 10 mm

Origineel Zijsteen links voorkant B voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

Oranier Polar 4 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 85 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.2 in de exploderende weergave

Origineel Deurklink C voor de Houtkachel Oranier Polar 4

Oranier Polar 4 Deurklink Kerngegevens:

• Handvat, Deurknop
• Materiaal Metaal

Origineel Zijsteen links voorkant C voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• Volgens de ervaring past deze brandkamersteen in de verbrandingskamer, waarvan de basissteen aan de voorzijde 320 x 100 mm meet.

Oranier Polar 4 Type 4654-4 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 87 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak

Origineel Montage voor rookgatdeksel voor de Houtkachel Oranier Polar 4 Type 4654-4

Oranier Polar 4 Type 4654-4 Montage voor rookgatdeksel Kerngegevens:

• Vasthoudapparaat, Houder
• Afmetingen (B/L) 45 mm x 165 mm
• Materiaal Gieten
• met een boorgat in het midden
• Positie 20 in de exploderende weergave

Origineel Deurveer voor de Houtkachel Oranier Polar 4 Type 4654-4

Oranier Polar 4 Type 4654-4 Deurveer Kerngegevens:

• Verwarmingsdeurveer, Spanningsveer
• Lengte 9,5 cm
• Diameter 7,5 mm

Origineel Zijsteen links achteraan C voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• Volgens de ervaring past deze brandkamersteen in de verbrandingskamer, waarvan de basissteen aan de voorzijde 320 x 100 mm meet.

Oranier Polar 4 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 120 mm x 443 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links achteraan B voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

Oranier Polar 4 Type 4654-4 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 100 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.4 in de exploderende weergave

Origineel Zijsteen rechts achteraan B voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

Oranier Polar 4 Type 4654-4 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 100 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.2 in de exploderende weergave

Origineel Zijsteen rechts achteraan A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer past, waarin de Bodemsteen aan de voorzijde (134 x 69 mm) is geplaatst.

Oranier Polar 4 Type 4654-4 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 102 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Deurafdichting C voor de Houtkachel Oranier Polar 4

• geschikt voor het model met een tweepuntsvergrendeling
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Polar 4 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichtingskoord
• Koordafdichting
• Afmetingen (B/H) 10 mm x 6 mm
• Lengte 3,00 m

Origineel Zijsteen links achteraan A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer past, waarin de Bodemsteen aan de voorzijde (134 x 69 mm) is geplaatst.

Oranier Polar 4 Type 4654-4 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 102 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Deurafdichting B voor de Houtkachel Oranier Polar 4

• geschikt voor het model met een tweepuntsvergrendeling
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Polar 4 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 9,5 mm

Origineel Bekleding van de verbrandingskamer C voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• Opvallend aan deze bekleding is de Bodemsteen aan de voorzijde met de afmetingen 320 x 100 mm.
• De vroegere versie van de vloerstenen was 60 mm hoog en wordt niet meer geproduceerd. De horizontale brandkamerstenen hebben nu een hoogte van 30 mm.

• 9-delige set

Oranier Polar 4 Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (320 x 100 x 30 mm), Bodemsteen achterzijde (320 x 162 x 30 mm)
• Zijsteen linksvoor (87 x 480/443 x 28 mm), zijsteen linksachter (120 x 443/392 x 28 mm)
• Zijsteen rechtsvoor (87 x 480/443 x 28 mm), zijsteen rechtsachter (120 x 443/392 x 28 mm)
• Achterste muur steen 5 keer geperforeerd (183 x 394 x 28 mm)
• Spanningsomleiding boven (280/175 x 170 x 25 mm)
• Spanningsomleiding onderaan (350/186 x 162 x 25 mm)

• Posities 40.9, 40.10, 40A en 40B in de explosietekening

Origineel Bekleding van de verbrandingskamer A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen (134 x 69 mm).

• 11-delige set

Oranier Polar 4 Type 4654-4 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (134 x 69 x 30 mm), Bodemsteen achterzijde (135 x 69 x 30 mm)
• Bodemsteen links (93 x 157/267 x 30 mm), Bodemsteen rechts (93 x 157/267 x 30 mm)
• Zijsteen linksvoor (86 x 480 x 25 mm), zijsteen linksachter (102 x 404/450 x 25 mm)
• Zijsteen rechtsvoor (86 x 480 x 25 mm), zijsteen rechtsachter (102 x 404/450 x 25 mm)
• Achterste muur steen 5 maal geperforeerd (179 x 402 x 25 mm)
• Spanningsomleiding onder (185/350 x 159 x 25 mm), Spanningsomleiding boven (175/280 x 170 x 25 mm)

Origineel Bekleding van de verbrandingskamer B voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen (135 x 56 mm).

• 11-delige set

Oranier Polar 4 Type 4654-4 Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 56 x 30 mm), Bodemsteen achterzijde (135 x 69 x 30 mm)
• Bodemsteen links (92 x 253 x 30 mm), Bodemsteen rechts (92 x 253 x 30 mm)
• Zijsteen linksvoor (85 x 450/480 x 25 mm), zijsteen linksachter (100 x 405/450 x 25 mm)
• Zijsteen rechtsvoor (85 x 450/480 x 25 mm), zijsteen rechtsachter (100 x 405/450 x 25 mm)
• Achterste muur steen 5 keer geperforeerd (179 x 402 x 25 mm)
• Spanningsomleiding onder (185/350 x 159 x 25 mm), Spanningsomleiding boven (175/280 x 170 x 25 mm)

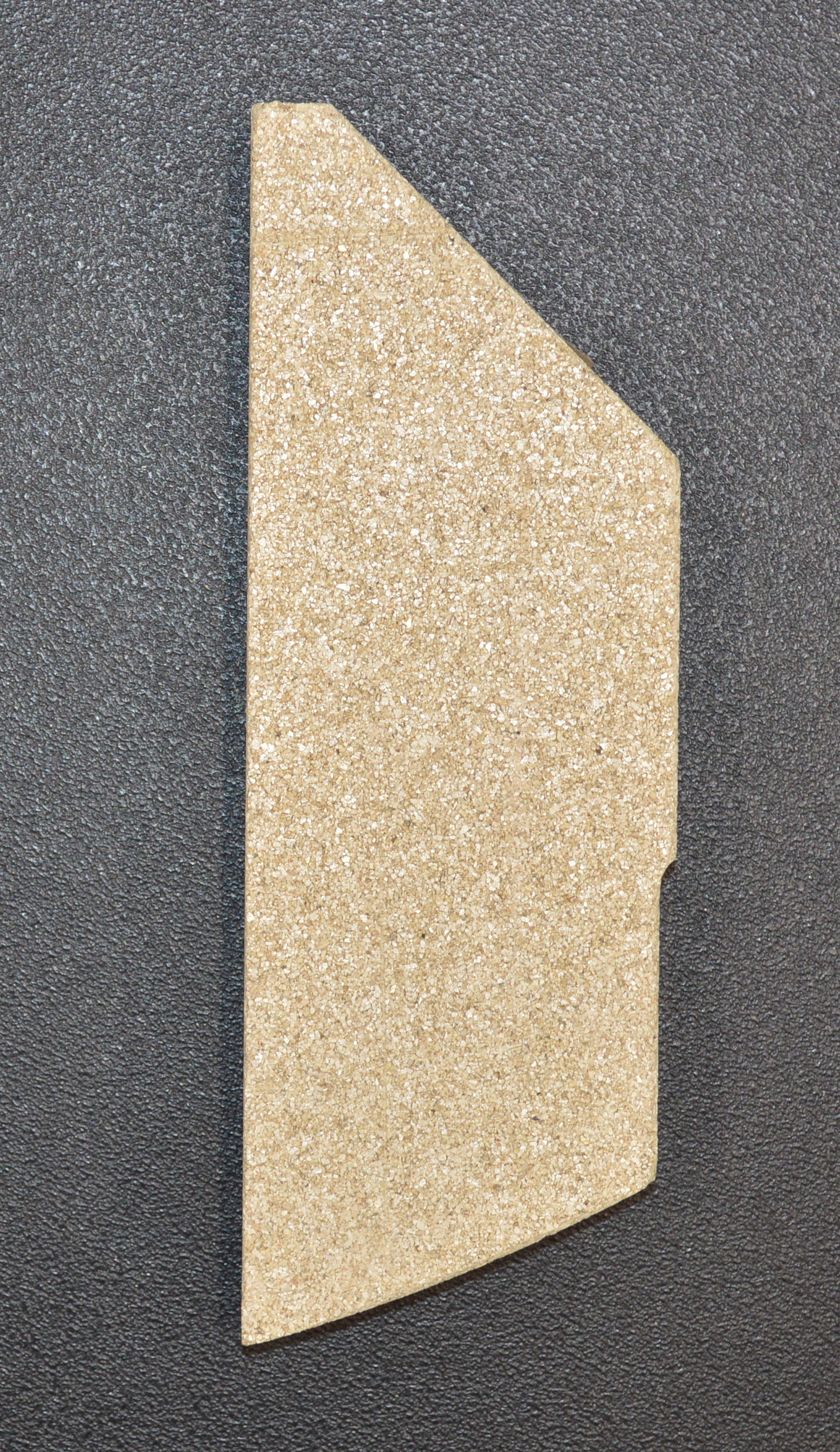

Origineel Bodemsteen rechts A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer past, waarin de Bodemsteen aan de voorzijde (134 x 69 mm) is geplaatst.

Oranier Polar 4 Type 4654-4 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 93 mm x 267 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen links A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer past, waarin de Bodemsteen aan de voorzijde (134 x 69 mm) is geplaatst.

Oranier Polar 4 Type 4654-4 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 93 mm x 267 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer past, waarin de Bodemsteen aan de voorzijde (134 x 69 mm) is geplaatst.

Oranier Polar 4 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 134 mm x 69 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.7 in de exploderende weergave

Schijfafdichting B voor de Houtkachel Oranier Polar 4 Type 4654-4

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze profielafdichting is uit 1 stuk en wordt rondom gemonteerd.

Oranier Polar 4 Type 4654-4 Schijfafdichting Kerngegevens:

• Afdichtingskoord, Glaslint
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend

Origineel Bodemsteen voorkant B voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring leert dat deze brandkamersteen in de verbrandingskamer past, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

Oranier Polar 4 Type 4654-4 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 56 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.8 in de exploderende weergave

Origineel Bodemsteen Set C voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer passen, waarvan de voorste basissteen 320 x 100 mm groot is.
• De vroegere versie van de vloerstenen was 60 mm hoog en wordt niet meer geproduceerd. De horizontale brandkamerstenen hebben nu een hoogte van 30 mm.

• 2-delige set

Oranier Polar 4 Type 4654-4 Bodemsteen Kerngegevens:

• 2 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen vooraan (320 x 100 x 30 mm)
• Bodemsteen achterzijde (320 x 162 x 30 mm)

• Positie 40A in de explosietekening

Origineel Bodemsteen Set A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamerstenen passen in de verbrandingskamer waarin de voorste Bodemsteen (134 x 69 mm) is geïnstalleerd.

• 4-delige set

Oranier Polar 4 Type 4654-4 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen vooraan (134 x 69 x 30 mm)
• Bodemsteen achterzijde (135 x 69 x 30 mm)
• Bodemsteen links (93 x 157/267 x 30 mm)
• Bodemsteen rechts (93 x 157/267 x 30 mm)

• Items 3.4, 3.7, 3.8 in de explosietekening

Origineel Bodemsteen Set B voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer passen, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

• 4-delige set

Oranier Polar 4 Type 4654-4 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen vooraan (135 x 56 x 30 mm)
• Bodemsteen achterzijde (135 x 69 x 30 mm)
• Bodemsteen links (92 x 253 x 30 mm)
• Bodemsteen rechts (92 x 253 x 30 mm)

• Posities 32,6, 32,7. en 32,8. in de geëxplodeerde weergave

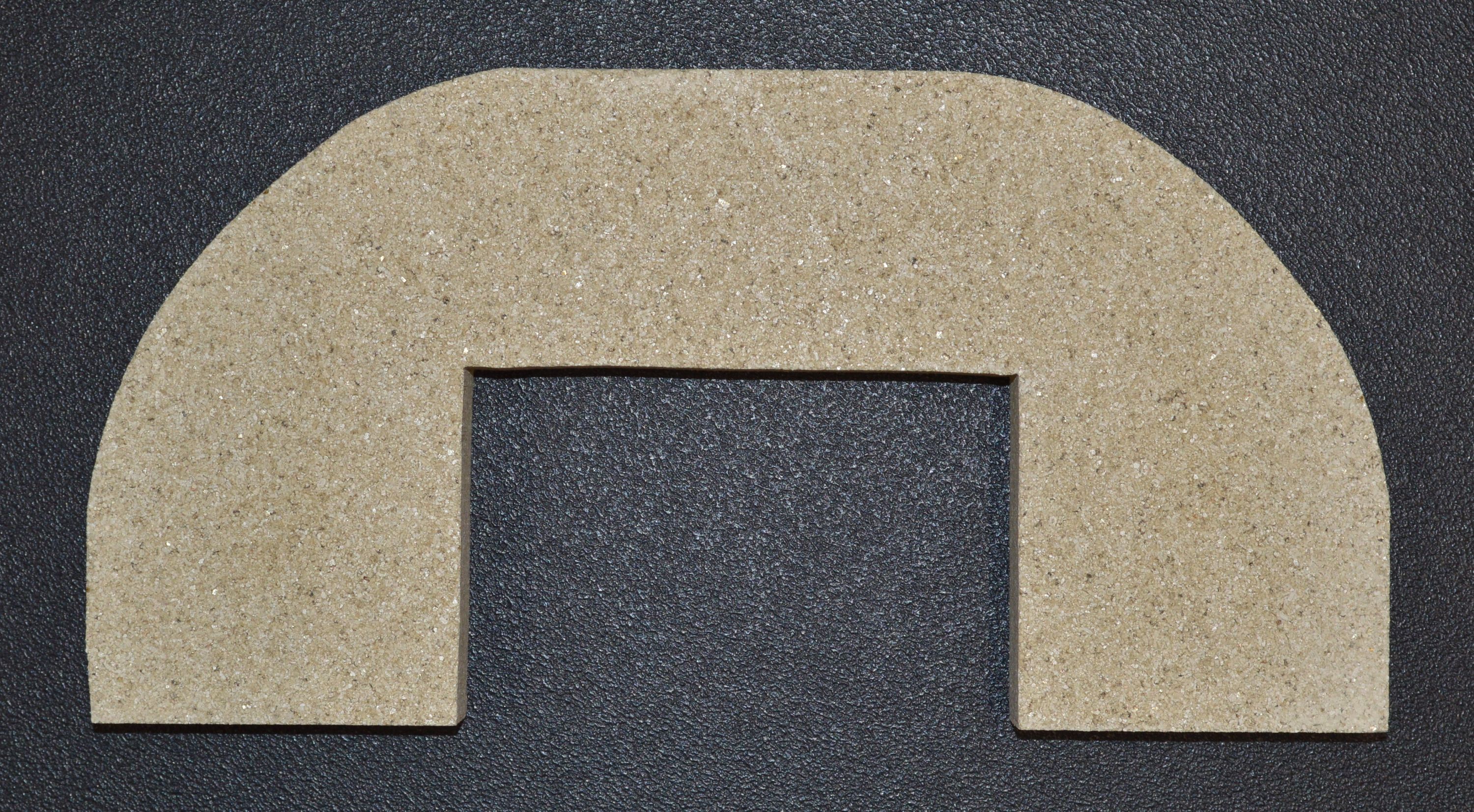

Origineel Bodemsteen achteraan C voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• Volgens de ervaring past deze brandkamersteen in de verbrandingskamer, waarvan de basissteen aan de voorzijde 320 x 100 mm meet.
• De vroegere versie van de vloerstenen was 60 mm hoog en wordt niet meer geproduceerd. De horizontale brandkamerstenen hebben nu een hoogte van 30 mm.

Oranier Polar 4 Type 4654-4 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 321 mm x 162 mm x 30 mm
• Materiaal Vermiculiet

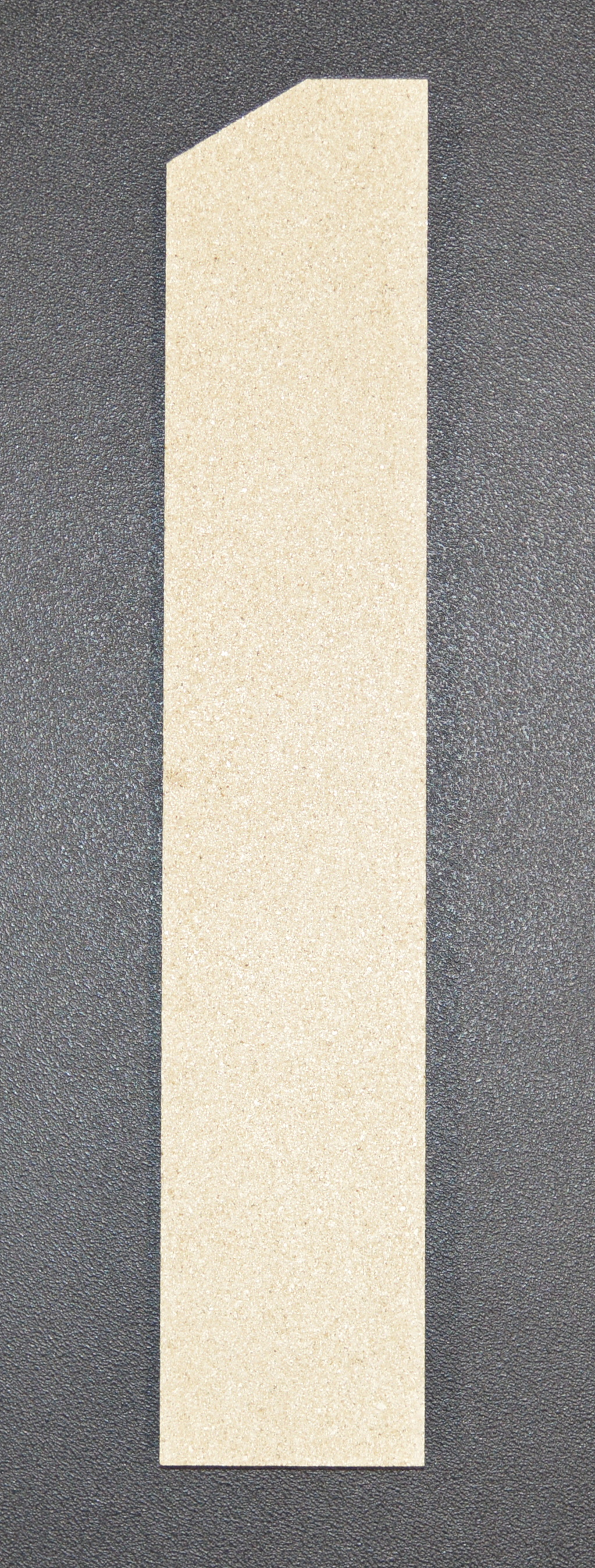

Origineel Zijsteen rechts voorkant C voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• Volgens de ervaring past deze brandkamersteen in de verbrandingskamer, waarvan de basissteen aan de voorzijde 320 x 100 mm meet.

Oranier Polar 4 Type 4654-4 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 87 mm x 480 mm x 25 mm
• Materiaal Vermiculiet

Origineel Spanningsomleiding boven C voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• Volgens de ervaring past deze brandkamersteen in de verbrandingskamer, waarvan de basissteen aan de voorzijde 320 x 100 mm meet.

Oranier Polar 4 Type 4654-4 Spanningsomleiding boven Kerngegevens:

• Rookgasomleiding, Scheidingswand
• Vermiculietsteen
• Afmetingen (B/L/H) 170 mm x 280/175 mm x 25 mm
• Materiaal Vermiculiet
• Positie 40.10 in de exploderende weergave

Origineel Spanningsomleiding Set C voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer passen, waarvan de voorste basissteen 320 x 100 mm groot is.

Oranier Polar 4 Type 4654-4 Spanningsomleiding Kerngegevens:

• Materiaal vermiculiet
• 2-delige set
• Spanningsomleiding boven (280/175 x 170 x 25 mm)
• Spanningsomleiding onderaan (350/186 x 162 x 25 mm)
• hittebestendig

Origineel Spanningsomleiding Set A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamerstenen passen in de verbrandingskamer waarin de voorste Bodemsteen (134 x 69 mm) is geïnstalleerd.

Oranier Polar 4 Type 4654-4 Spanningsomleiding Kerngegevens:

• Materiaal vermiculiet
• 2-delige set
• Spanningsomleiding onderaan (185/350 x 159 x 25 mm)
• Spanningsomleiding boven (175/280 x 170 x 25 mm)
• hittebestendig

Origineel Spanningsomleiding Set B voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer passen, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

• 2-delige set

Oranier Polar 4 Type 4654-4 Spanningsomleiding Kerngegevens:

• Materiaal vermiculiet
• 2-delige set
• Spanningsomleiding onderaan (185/350 x 159 x 25 mm)
• Spanningsomleiding boven (175/280 x 170 x 25 mm)
• hittebestendig

Origineel Zijsteen links voorkant A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer past, waarin de Bodemsteen aan de voorzijde (134 x 69 mm) is geplaatst.

Oranier Polar 4 Type 4654-4 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 86 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen rechts voorkant A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer past, waarin de Bodemsteen aan de voorzijde (134 x 69 mm) is geplaatst.

Oranier Polar 4 Type 4654-4 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 86 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen Set C voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer passen, waarvan de voorste basissteen 320 x 100 mm groot is.

• 5-delige set

Oranier Polar 4 Type 4654-4 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (87 x 480/443 x 28 mm)
• Zijsteen links achter (120 x 443/392 x 28 mm)
• Zijsteen rechtsvoor (87 x 480/443 x 28 mm)
• Zijsteen rechtsachter (120 x 443/392 x 28 mm)
• 5-voudig geperforeerde Achterste muur steen (183 x 394 x 28 mm)

• Positie 40B in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamerstenen passen in de verbrandingskamer waarin de voorste Bodemsteen (134 x 69 mm) is geïnstalleerd.

• 5-delige set

Oranier Polar 4 Type 4654-4 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (86 x 480 x 25 mm)
• Zijsteen links achter (102 x 450 x 25 mm)
• Zijsteen rechtsvoor (86 x 480 x 25 mm)
• Zijsteen rechtsachter (102 x 450 x 25 mm)
• 5-gaats geperforeerde achterwandsteen (179 x 402 x 25 mm)

• Items 3.1, 3.2, 3.3 in de explosietekening

Origineel Zijsteen Set B voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmeting van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer passen, waarvan de voorste Bodemsteen 56 x 135 mm groot is.

• 5-delige set

Oranier Polar 4 Type 4654-4 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (85 x 450/480 x 25 mm)
• Zijsteen links achter (100 x 405/450 x 25 mm)
• Zijsteen rechtsvoor (85 x 450/480 x 25 mm)
• Zijsteen rechtsachter (100 x 405/450 x 25 mm)
• 5-voudige Achterste muur steen (179 x 402 x 25 mm)

• Items 32.1, 32.2, 32.3, 32.4 en 32.5 in de explosietekening

Schijfafdichting A voor de Houtkachel Oranier Polar 4

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze glasafdichting is 2-delig. In het bovenste gedeelte is een ander afdichtingskoord geïnstalleerd dan aan de zijkanten en onderzijde.

Oranier Polar 4 Schijfafdichting Kerngegevens:

• 2 delen

• zelfklevende holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Lengte 1 m

De ruitafdichting voorkomt het ontsnappen van rookgassen en wordt op de verwarmingsdeur gemonteerd. Ook tussen de ruit en de glashouders is een afdichtkoord aangebracht.

Origineel Schijfafdichting Set A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Voor dit model zijn er verschillende schijfverzegelingen. Raadpleeg het type van uw schijfhouder. (rails of klemmen)
• Deze set is inclusief schijfhouderklemmen.

• 23-delige set

Oranier Polar 4 Type 4654-4 Schijfafdichting Kerngegevens:

• 23 stuks

• Holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m
• zelfklevend

• Lipafdichting
• is bovenop gemonteerd
• Lengte 1 m
• zelfklevend

• Lijm
• 17 ml, buis
• hittebestendig

• Bind voor de zegeluiteinden
• 2 stroken

• Antislipbescherming voor het raam (U-plaat)
• 6 stuks

• Moer van messing
• 6 stuks

• Schijfhouder / klem (geperforeerde hoek)
• 6 stuks

De ruitafdichting zorgt ervoor dat de kijkruit optimaal op het ovenlichaam en op de glashouders rust, zodat het deurglas voldoende ruimte heeft voor uitzetting.

Origineel Spanningsomleiding onder A voor de Houtkachel Oranier Polar 4 Type 4654-4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer past, waarin de Bodemsteen aan de voorzijde (134 x 69 mm) is geplaatst.

Oranier Polar 4 Type 4654-4 Spanningsomleiding onder Kerngegevens:

• Rookgasomleiding, Scheidingswand
• Vermiculietsteen
• Afmetingen (B/L/H) 350 mm x 159 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.5 in de exploderende weergave

Origineel Bodemsteen voorkant C voor de Houtkachel Oranier Polar 4

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de voorste Bodemsteen.
• Volgens de ervaring past deze brandkamersteen in de verbrandingskamer, waarvan de basissteen aan de voorzijde 320 x 100 mm meet.
• De vroegere versie van de vloerstenen was 60 mm hoog en wordt niet meer geproduceerd. De horizontale brandkamerstenen hebben nu een hoogte van 30 mm.

Oranier Polar 4 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 99 mm x 321 mm x 30 mm
• Materiaal Vermiculiet

Schijfhouder Set voor de Houtkachel Oranier Polar 4

Oranier Polar 4 Schijfhouder Kerngegevens:

• Hoeveelheid 3 Stuk
• Glashouder, Houder voor ruit

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
