Onderdelen voor Oranier Polar 6 Houtkachel

Origineel Spanningsomleiding boven A voor de Houtkachel Oranier Polar 6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Polar 6 Spanningsomleiding boven Kerngegevens:

• Scheidingswand, Rookafleider
• Afmetingen (B/L/H) 302 mm x 205 mm x 25 mm
• Materiaal Skamol
• Positie 3.6 in de exploderende weergave

Origineel Spanningsomleiding boven B voor de Houtkachel Oranier Polar 6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153 x 71 x 25 mm).

Oranier Polar 6 Spanningsomleiding boven Kerngegevens:

• Rookgasomleiding, Omleiding
• Afmetingen (B/L/H) 302 mm x 205 mm x 25 mm
• Materiaal Skamol
• Positie 32.6 in de exploderende weergave

Origineel Spanningsomleiding boven C voor de Houtkachel Oranier Polar 6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Polar 6 Spanningsomleiding boven Kerngegevens:

• Scheidingswand, Rookafleider
• Afmetingen (B/L/H) 302 mm x 205 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.10 in de exploderende weergave

Origineel Spanningsomleiding boven D voor de Houtkachel Oranier Polar 6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste steen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Spanningsomleiding boven Kerngegevens:

• Rookgasomleiding, Omleiding
• Afmetingen (B/L/H) 302 mm x 205 mm x 25 mm
• Materiaal Skamol
• Positie 3.6 in de exploderende weergave

Origineel Spanningsomleiding onder A voor de Houtkachel Oranier Polar 6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Polar 6 Spanningsomleiding onder Kerngegevens:

• Scheidingswand, Omleiding
• Afmetingen (B/L/H) 437 mm x 220 mm x 25 mm
• Materiaal Skamol
• Positie 3.5 in de exploderende weergave

Origineel Spanningsomleiding onder B voor de Houtkachel Oranier Polar 6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153 x 71 x 25 mm).

Oranier Polar 6 Spanningsomleiding onder Kerngegevens:

• Scheidingswand, Rookafleider
• Afmetingen (B/L/H) 437 mm x 220 mm x 25 mm
• Materiaal Skamol

Origineel Spanningsomleiding onder D voor de Houtkachel Oranier Polar 6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste steen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Spanningsomleiding onder Kerngegevens:

• Rookgasomleiding, Omleiding
• Afmetingen (B/L/H) 437 mm x 220 mm x 25 mm
• Materiaal Skamol
• Positie 3.5 in de exploderende weergave

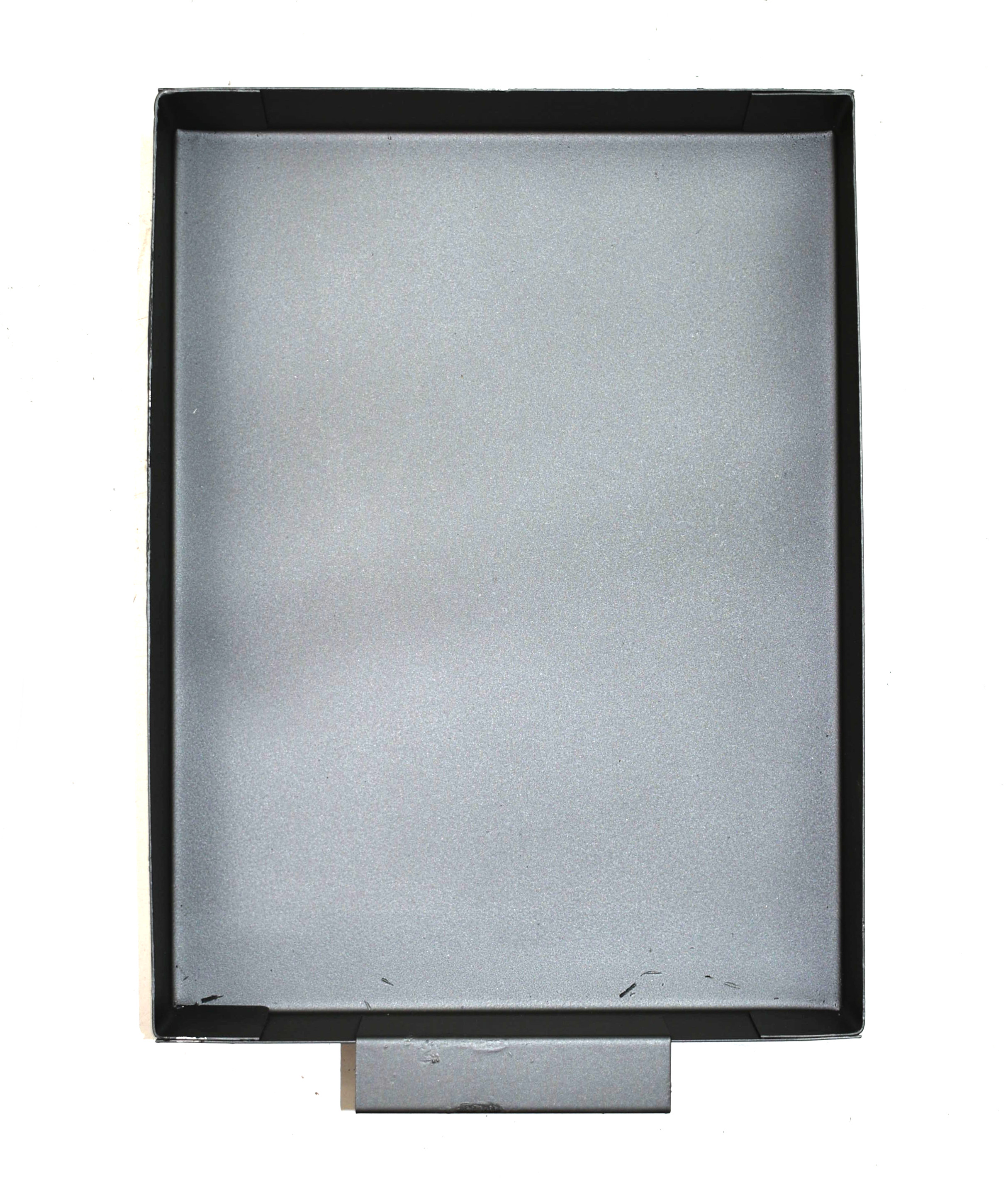

Origineel Aslade grijs voor de Houtkachel Oranier Polar 6 Hoek

Oranier Polar 6 Hoek Aslade Kerngegevens:

• Asdoos, Opvangbak
• Afmetingen (B/L/H) 232 mm x 303 mm x 54 mm
• Kleur gietgrijs

Origineel Aslade voor de Houtkachel Oranier Polar 6

Oranier Polar 6 Aslade Kerngegevens:

• Asdoos, Opvangbak
• Afmetingen (B/L/H) 232 mm x 305 mm x 54 mm
• Kleur grijs

Origineel Spanningsomleiding onder C voor de Houtkachel Oranier Polar 6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Polar 6 Spanningsomleiding onder Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 424 mm x 195 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.10 in de exploderende weergave

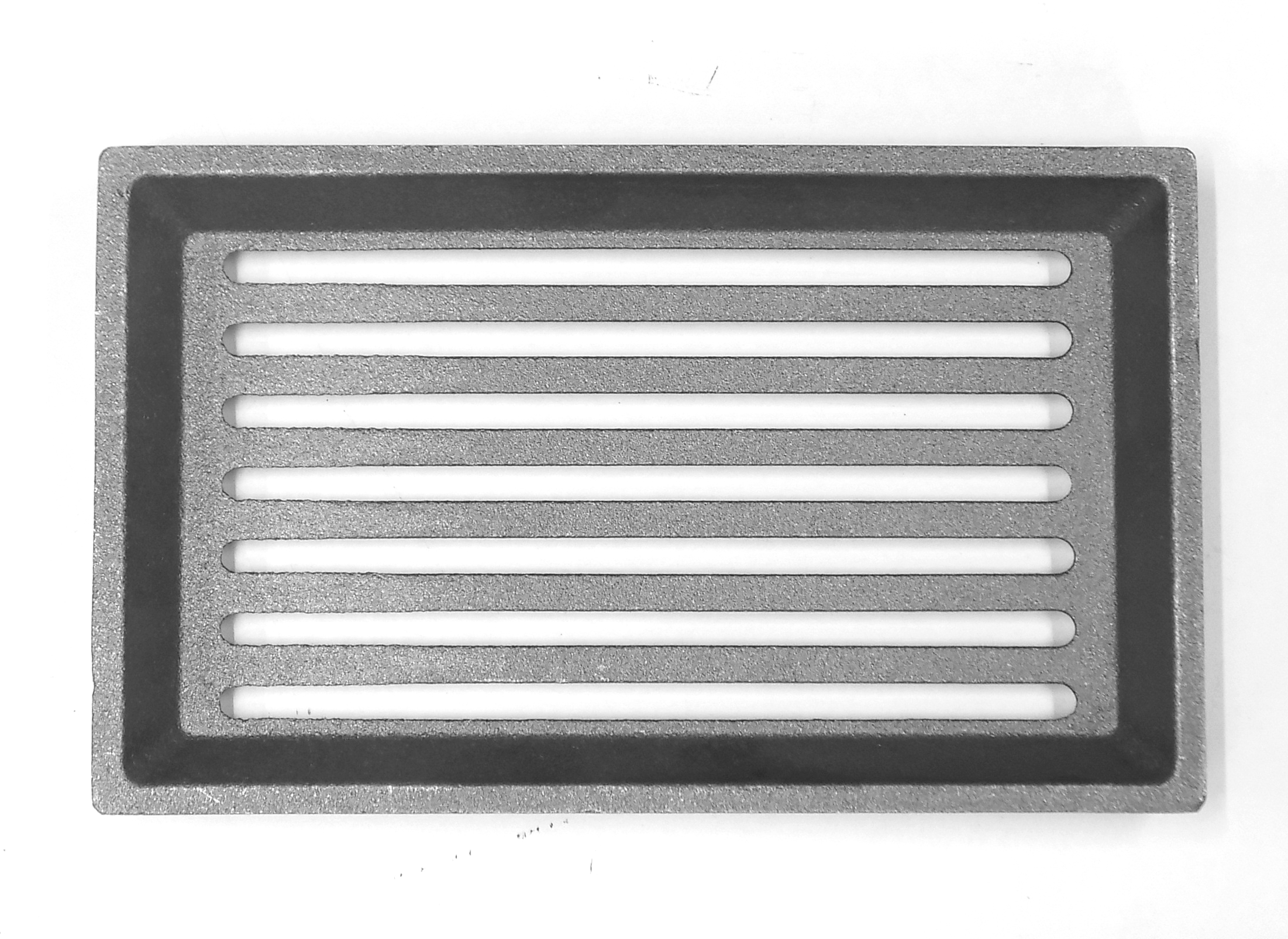

Origineel Asrooster voor de Houtkachel Oranier Polar 6

Oranier Polar 6 Asrooster Kerngegevens:

• Gietijzeren rooster, Vuurrooster
• Afmetingen (B/L/H) 254 mm x 154 mm x 30 mm
• Materiaal Gieten
• Positie 1 in de exploderende weergave

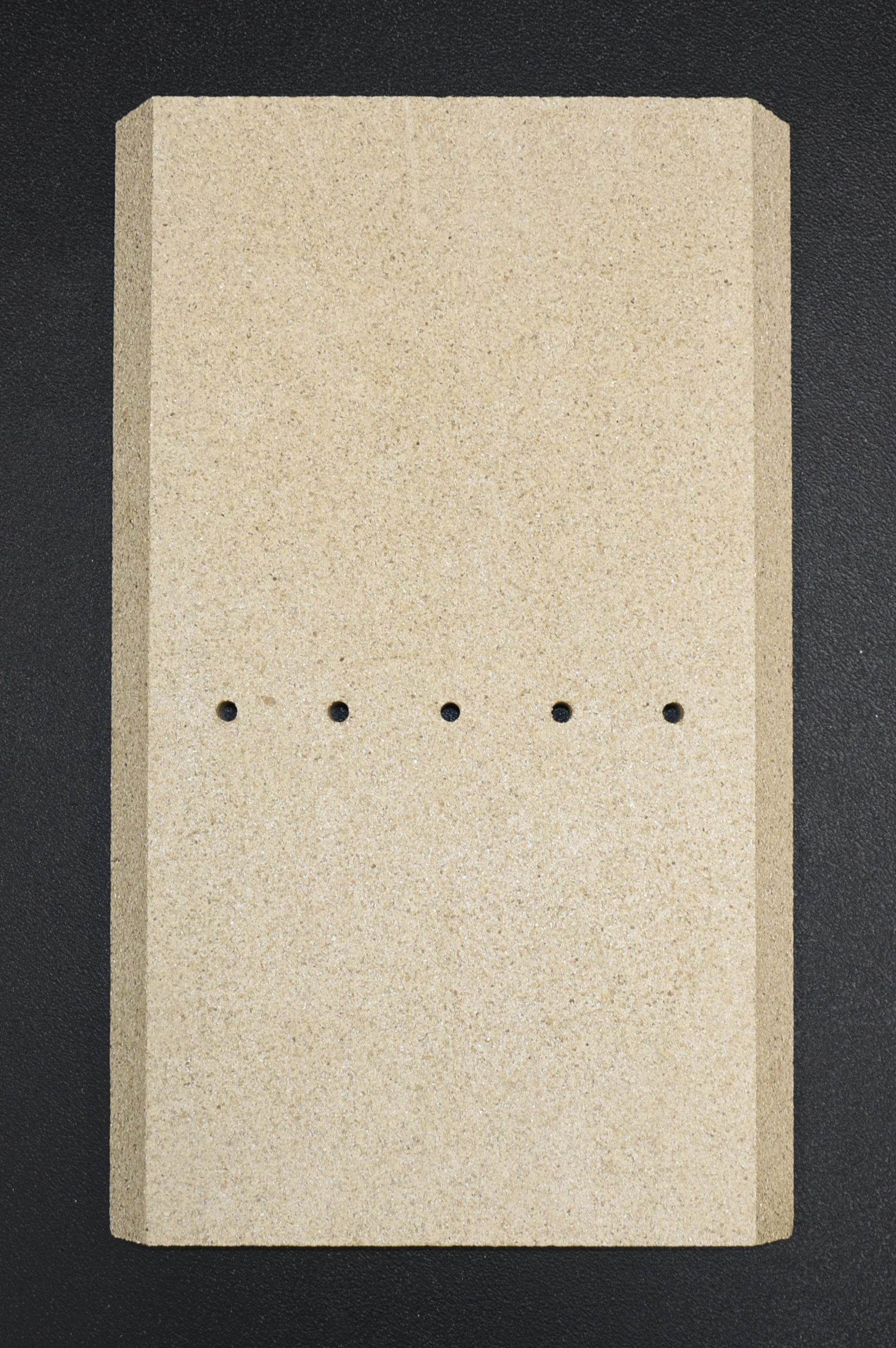

Origineel Achterste muur steen B voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

Oranier Polar 6 Type 4654-6 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 250 mm x 414 mm x 25 mm
• Materiaal Skamol
• geperforeerd
• Positie 32.3 in de exploderende weergave

Origineel Achterste muur steen A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 250 mm x 414 mm x 25 mm
• Materiaal Skamol
• geperforeerd
• Positie 3.3 in de exploderende weergave

Origineel Achterste muur steen D voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste steen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 250 mm x 414 mm x 25 mm
• Materiaal Skamol
• Positie 3.3 in de exploderende weergave

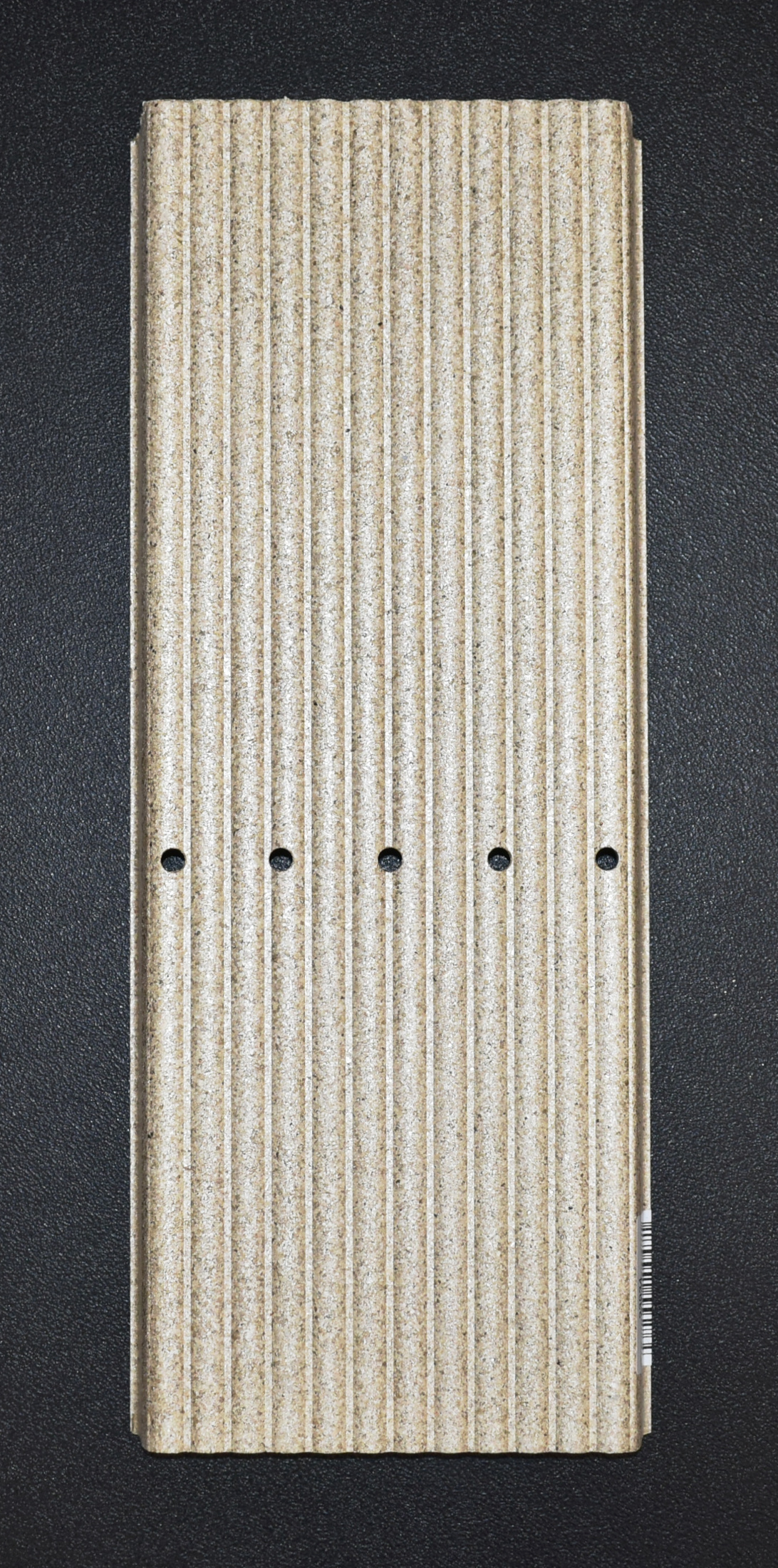

Origineel Achterste muur steen C voor de Houtkachel Oranier Polar 6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Polar 6 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 170 mm x 440 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak
• 5-gaats gestanst
• Positie 9.4 in de exploderende weergave

Origineel Venster B voor de Houtkachel Oranier Polar 6

• Er zijn verschillende glasplaten voor dit model.
• Oriënteert u zich alstublieft door het vergrendelmechanisme van uw open haard. (Een- of tweepuntsvergrendeling)
• Geschikt voor het model met een tweepuntsvergrendeling (de deur sluit op twee punten op de carrosserie)

Oranier Polar 6 Venster Kerngegevens:

• Glaskeramiek, Deurglas
• Afmetingen (B/L/H) 385 mm x 470 mm x 4 mm
• Booglengte 415 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Origineel Zijsteen rechts voorkant C voor de Houtkachel Oranier Polar 6 Type 5446

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Polar 6 Type 5446 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 150 mm x 500 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak
• Positie 9.8 in de exploderende weergave

Deurafdichting A voor de Houtkachel Oranier Polar 6

• De ervaring heeft geleerd dat deze deurafdichting wordt geïnstalleerd in modellen met een éénpuntsvergrendelingssysteem. (deur sluit op één punt op het lichaam).
• Let ook op het type afdichting. Deze pakking is een koord pakking
• Voor de montage van deze afdichting is een lijm nodig.

Oranier Polar 6 Deurafdichting Kerngegevens:

• Afdichtingskoord, Afdichting
• Lengte 3,00 m
• Diameter 10 mm

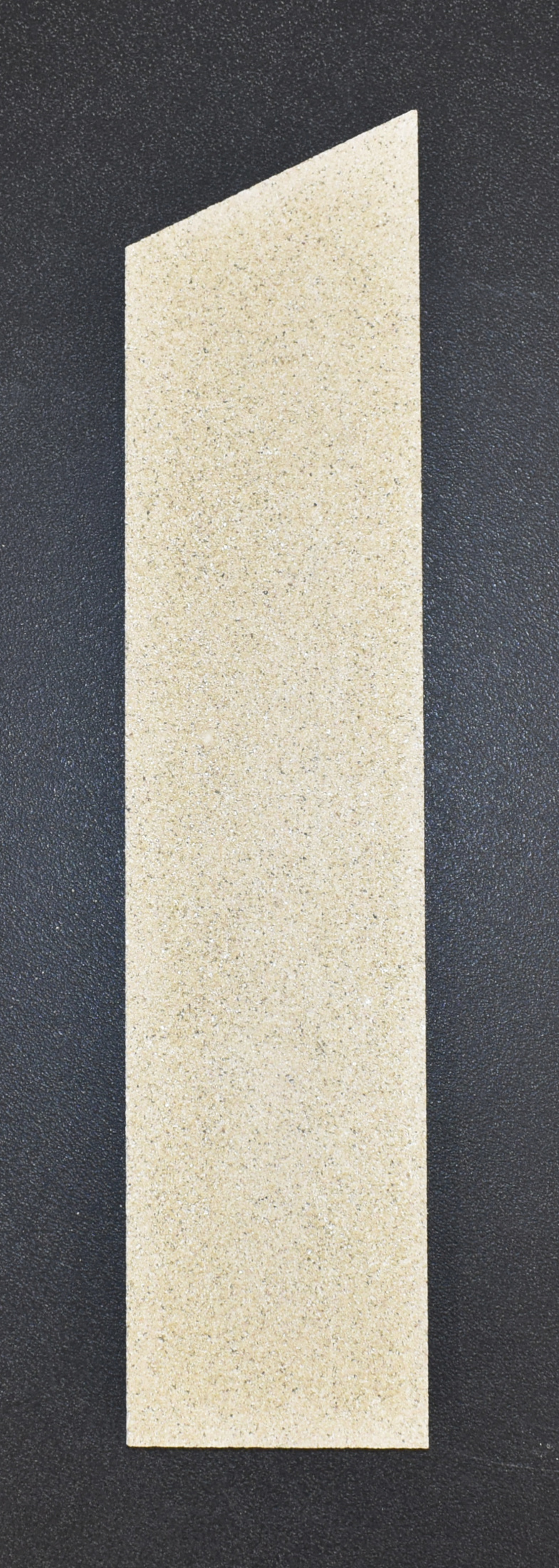

Origineel Zijsteen rechts voorkant B voor de Houtkachel Oranier Polar Type 4654-6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

Oranier Polar Type 4654-6 Type 4654-6 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 455/512 mm x 25 mm
• Materiaal Skamol
• Positie 32.5 in de exploderende weergave

Origineel Zijsteen links voorkant C voor de Houtkachel Oranier Polar 6 Type 5446

Oranier Polar 6 Type 5446 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 150 mm x 500 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak
• Positie 9.7 in de exploderende weergave

Deurafdichting Set A voor de Houtkachel Oranier Polar 6

• geschikt voor het model met de eenpuntsvergrendeling (de deur sluit op één punt van de romp)
• Ook geschikt voor de Polar 6 II Calanda

• 7-delige set

Oranier Polar 6 Deurafdichting Kerngegevens:

• Afdichtband, afdichtkoord
• Koordafdichting
• Lengte 3m
• Diameter 10 mm

Lijm sleutelgegevens:

• 1 stuk
• Inhoud 17ml
• hittebestendig

Kerngegevens afdichtingsmanchet:

• 1 stuk
• Diameter 10 mm

Pakkingbinder

• 4 stroken

Origineel Zijsteen links voorkant A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 131 mm x 520 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen links voorkant B voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

Oranier Polar 6 Type 4654-6 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 115 mm x 512 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.1 in de exploderende weergave

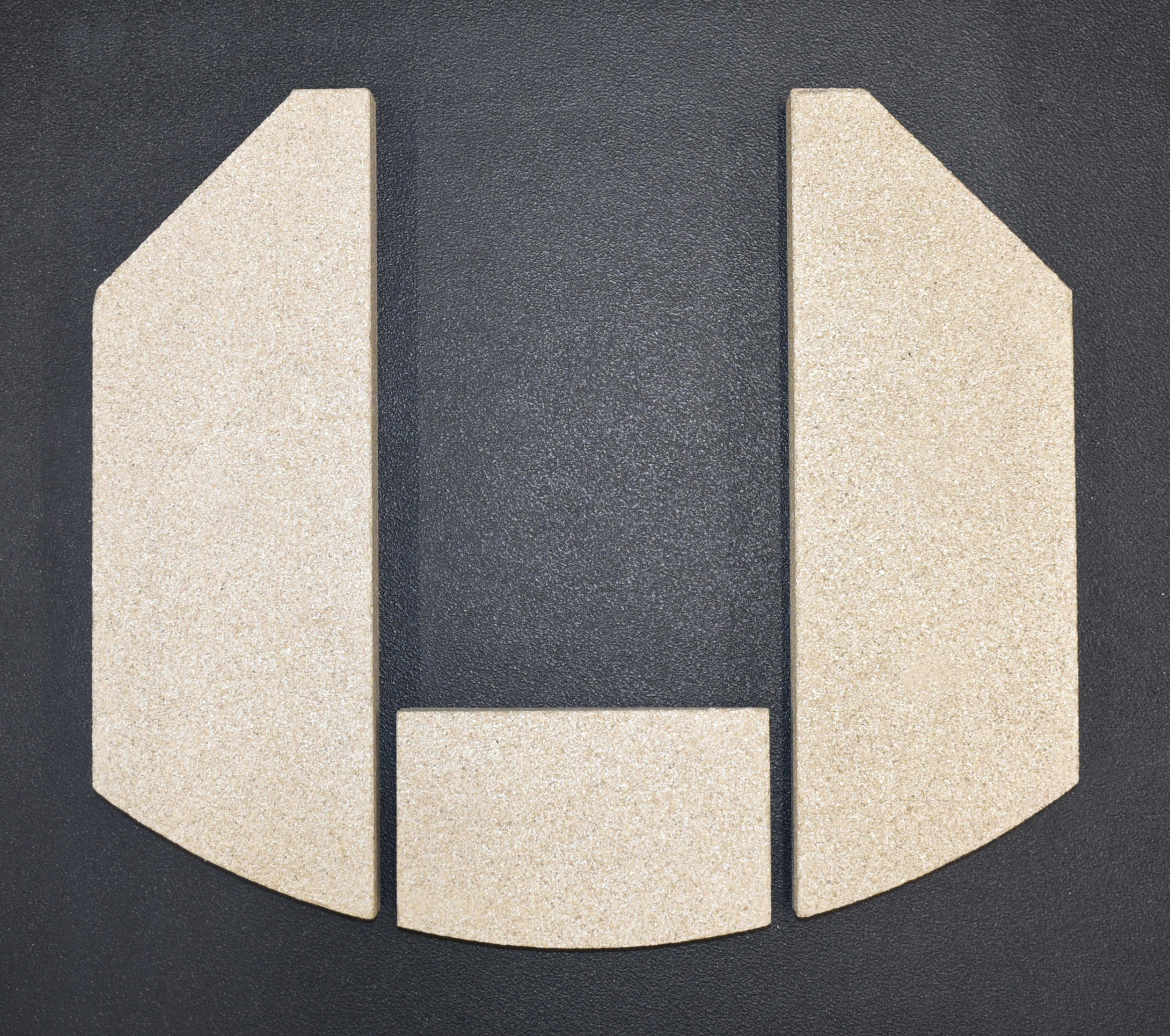

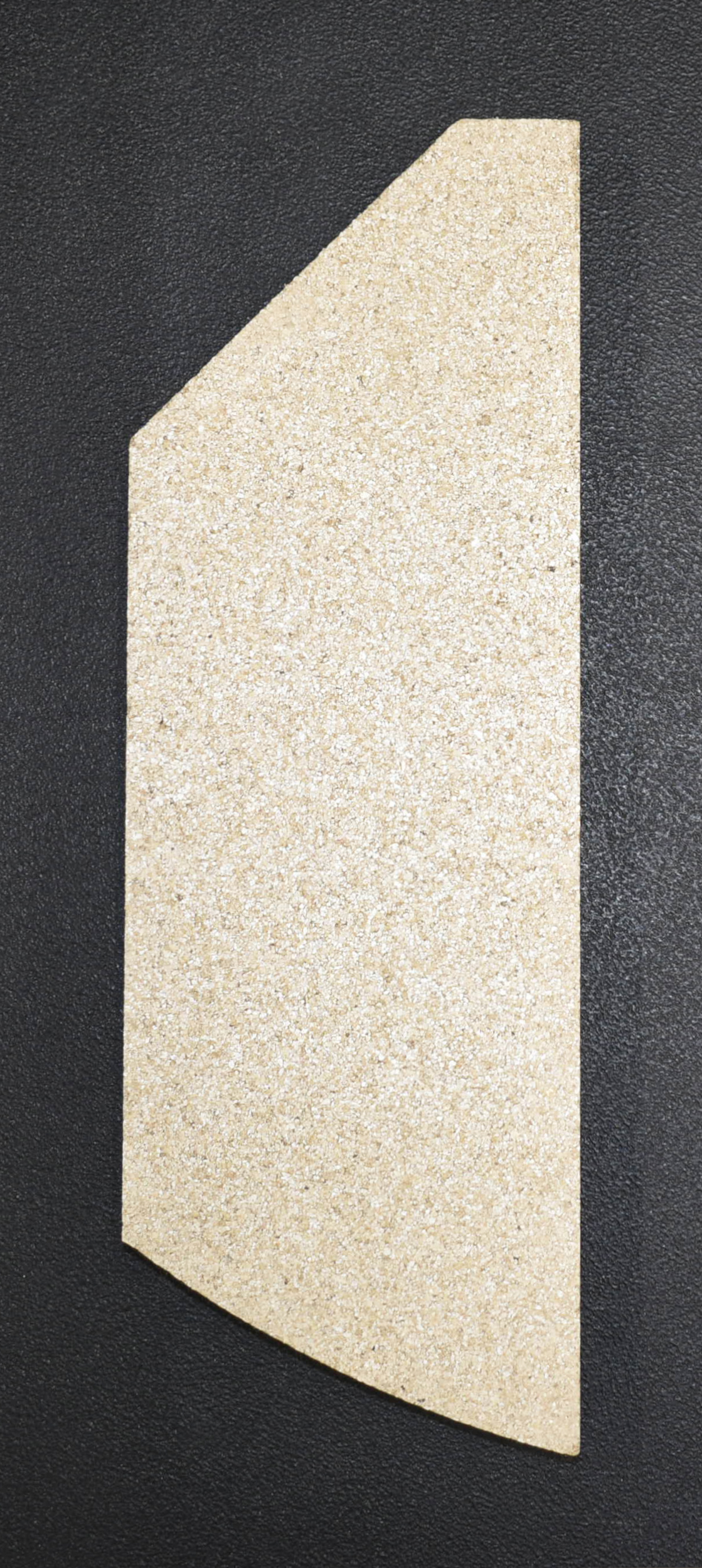

Origineel Bodemsteen links D voor de Houtkachel Oranier Polar 6 Hoek Type 4656-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Hoek Type 4656-6 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 340 mm x 30 mm
• Materiaal Skamol
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen rechts D voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste steen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 340 mm x 30 mm
• Materiaal Skamol
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen links D voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 340 mm x 30 mm
• Materiaal Skamol
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen rechts A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 340 mm x 30 mm
• Materiaal Skamol
• Positie 3.8 in de exploderende weergave

Origineel Zijsteen links voorkant D voor de Houtkachel Oranier Polar Type 4654-6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar Type 4654-6 Type 4654-6 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 121 mm x 455/520 mm x 25 mm
• Materiaal Skamol
• Positie 3.1 in de exploderende weergave

Origineel Bodemsteen links A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 340 mm x 30 mm
• Materiaal Skamol
• Positie 3.8 in de exploderende weergave

Origineel Zijsteen rechts voorkant D voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 121 mm x 520 mm x 25 mm
• Materiaal Skamol
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen links voorkant D voor de Houtkachel Oranier Polar 6 Hoek Type 4656-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Hoek Type 4656-6 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 121 mm x 520 mm x 25 mm
• Materiaal Skamol
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen rechts voorkant D voor de Houtkachel Oranier Polar 6 Hoek

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Hoek Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 121 mm x 520 mm x 25 mm
• Materiaal Skamol
• Positie 3.1 in de exploderende weergave

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 152 mm x 95 mm x 25 mm
• Materiaal Skamol
• Positie 3.7 in de exploderende weergave

Origineel Bodemsteen voorkant D voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste steen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 152 mm x 95 mm x 25 mm
• Materiaal Skamol
• Positie 3.7 in de exploderende weergave

Origineel Zijsteen links achteraan C voor de Houtkachel Oranier Polar 6 Type 5446

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Polar 6 Type 5446 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 120 mm x 460 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.6 in de exploderende weergave

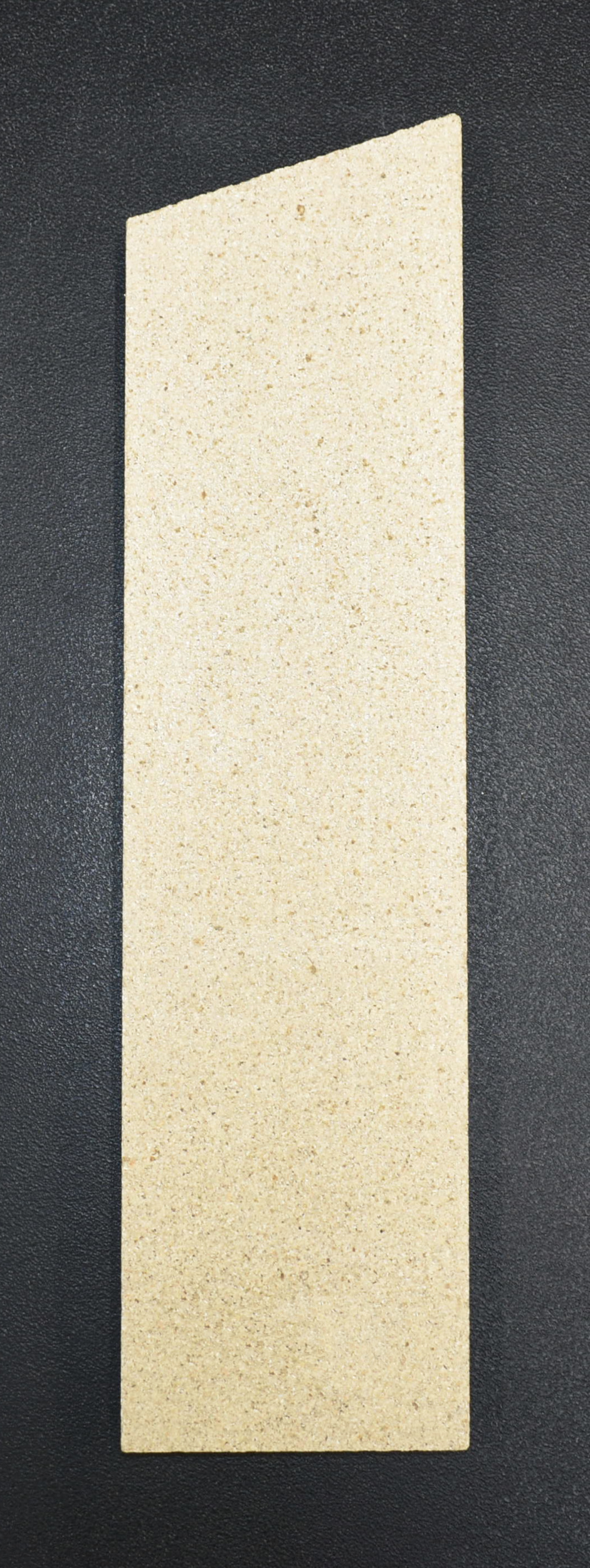

Origineel Zijsteen rechts achteraan C voor de Houtkachel Oranier Polar 6 Type 5446

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Polar 6 Type 5446 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 120 mm x 460 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.6 in de exploderende weergave

Origineel Zijsteen rechts voorkant A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 131 mm x 520 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

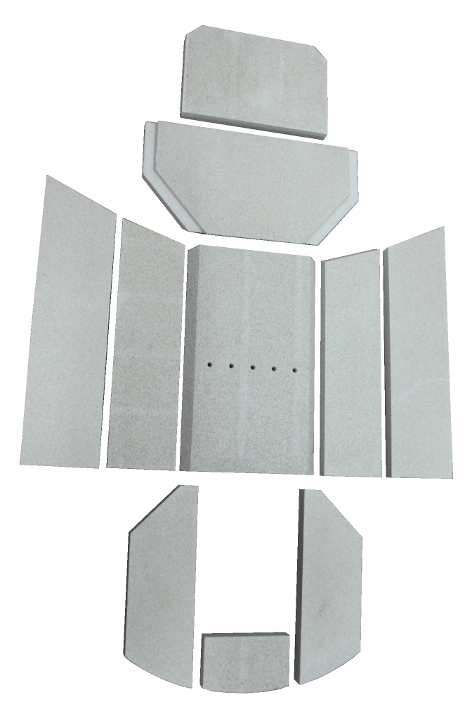

Origineel Bekleding van de verbrandingskamer voor de Houtkachel Oranier Polar NEO 6 RLA Type 5456 A01, A02

• 6-delige set

Oranier Polar NEO 6 RLA Type 5456 A01, A02 Bekleding van de verbrandingskamer Kerngegevens:

• 6 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• 1 x achterwandsteen met boorgaten
• 1 x zijsteen links vooraan, 1 x zijsteen links achter
• 1 x zijsteen rechtsvoor, 1 x zijsteen rechtsachter
• 1 x Spanningsomleiding

Deurafdichting B voor de Houtkachel Oranier Polar 6

• De ervaring leert dat deze deurafdichting wordt geïnstalleerd in modellen met een tweepuntsvergrendeling. (de deur sluit op twee punten van het karkas)
• Zie ook het afdichtingstype. Deze pakking is een holle koord pakking.
• Voor de montage van deze afdichting is een lijm nodig.

Oranier Polar 6 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichtingskoord
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 9,5 mm

Origineel Bekleding van de verbrandingskamer B voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153 x 71 x 30 mm).

• 10-delige set

Oranier Polar 6 Type 4654-6 Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen vooraan (153 x 71 x 30 mm)
• Bodemsteen rechts (120 x 310 x 30 mm), Bodemsteen links (120 x 310 x 30 mm)
• Zijsteen linksvoor (115 x 455/512 x 25 mm), zijsteen linksachter (115 x 450 x 25 mm)
• Zijsteen rechtsvoor (115 x 455/512 x 25 mm), zijsteen rechtsachter (115 x 450 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)
• Spanningsomleiding onder (257/437 x 220 x 25 mm), Spanningsomleiding boven (302 x 205 x 25 mm)

• Item 32.1, 32.2, 32.3, 32.4, 32.5, 32.6, 32.7, 32.8 en 32.9 in de explosietekening

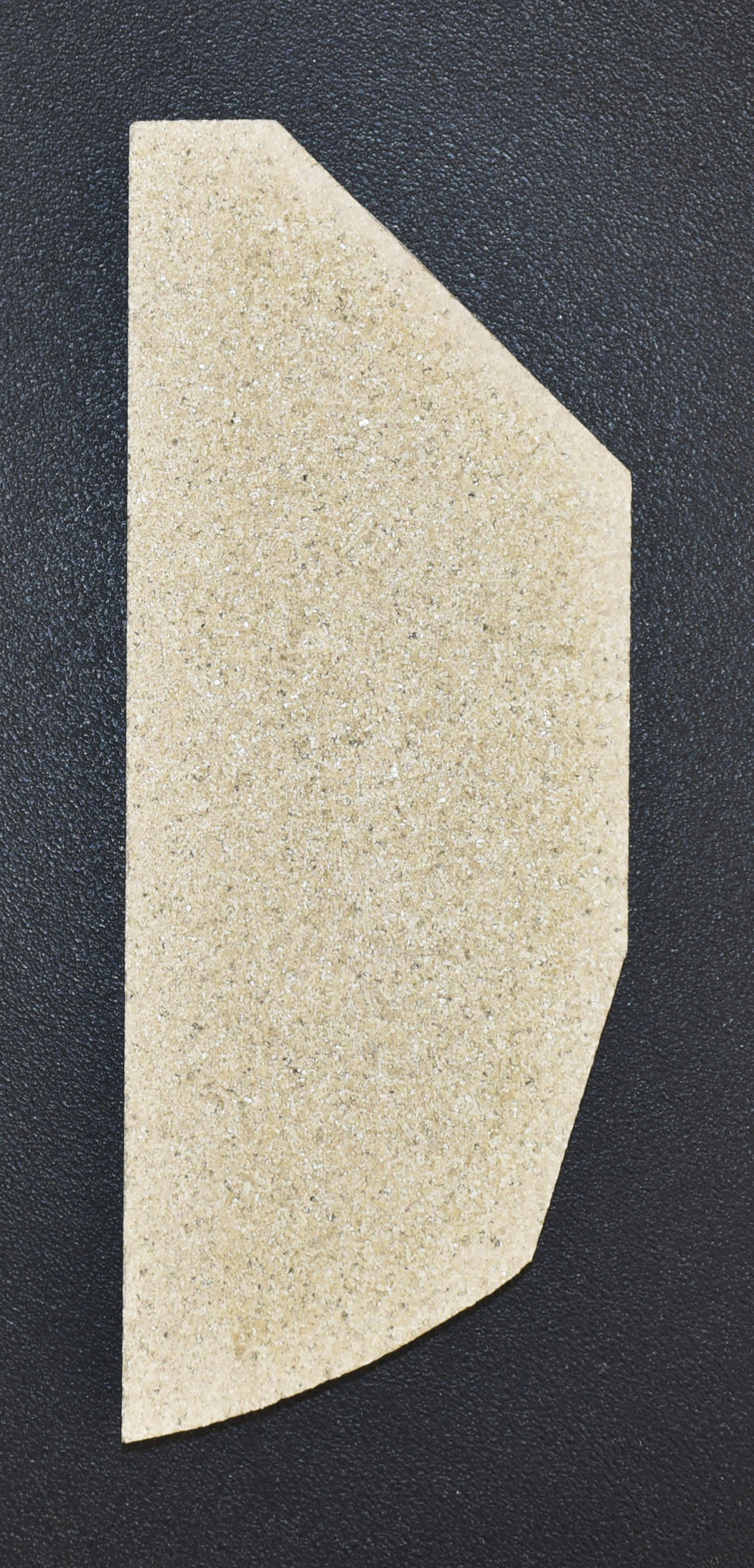

Origineel Bodemsteen rechts B voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze baksteenbekleding is de Bodemsteen voorkant (153 x 71 x 25 mm).

Oranier Polar 6 Type 4654-6 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 120 mm x 310 mm x 30 mm
• Materiaal Skamol
• Positie 32.9 in de exploderende weergave

Origineel Bodemsteen links B voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze baksteenbekleding is de Bodemsteen voorkant (153 x 71 x 25 mm).

Oranier Polar 6 Type 4654-6 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 120 mm x 310 mm x 30 mm
• Materiaal Skamol
• Positie 32.9 in de exploderende weergave

Origineel Bekleding van de verbrandingskamer C voor de Houtkachel Oranier Polar 6 Type 5446

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen. Kenmerkend voor deze verbrandingskamer zijn de onderste baksteen aan de voorzijde (360 x 74 x 30 mm) en de gegolfde zijsteen aan de linker voorzijde (150 x 500 x 25 mm).
• De onderste stenen van deze verbrandingskamer waren vroeger dik/afwijkende stenen. Deze worden niet meer geproduceerd en zijn omgebouwd naar de platte versie.

• 10-delige set

Oranier Polar 6 Type 5446 Bekleding van de verbrandingskamer Kerngegevens:

• Bodemsteen vooraan (360 x 74 x 30 mm)
• Bodemsteen rechts (117 x 255 x 30 mm), Bodemsteen links (117 x 255 x 30 mm)
• Zijsteen linksvoor (150 x 455/500 x 25 mm), zijsteen rechtsvoor (150 x 455/500 x 25 mm)
• Zijsteen links achter (120 x 438/460 x 25 mm), zijsteen rechts achter (120 x 438/460 x 25 mm)
• geperforeerde Achterste muur steen (170 x 440 x 25 mm)
• Spanningsomleiding onder (255/424 x 195 x 25 mm), Spanningsomleiding boven (302 x 205 x 25 mm)

• Items 9.1, 9.2, 9.3, 9.4, 9.5, 9.6, 9.7, 9.8, 9.9, 9.10 in de explosietekening

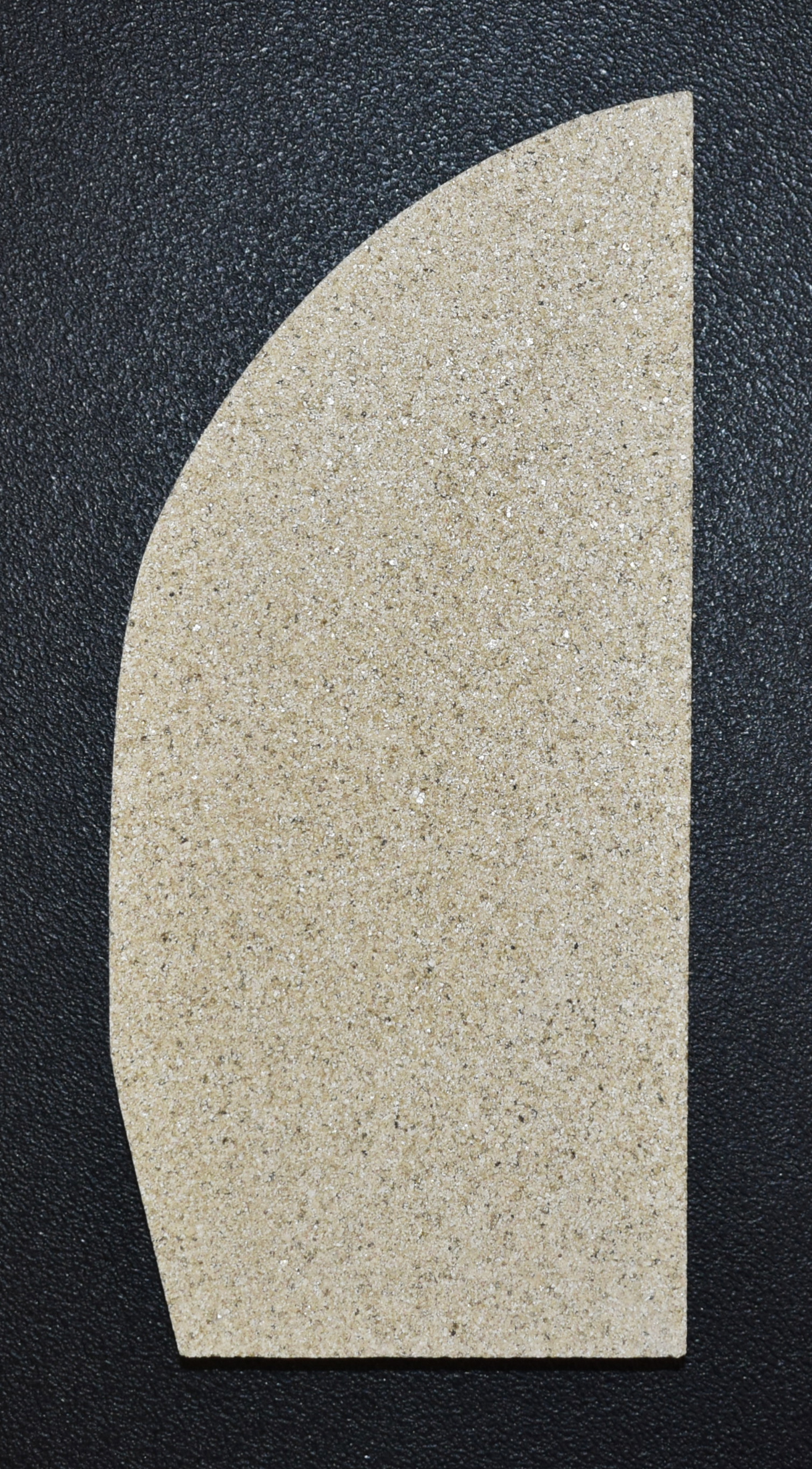

Origineel Bodemsteen links C voor de Houtkachel Oranier Polar 6 Type 5446

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).
• De onderste stenen van deze verbrandingskamer waren vroeger dik/afwijkende stenen. Deze worden niet meer geproduceerd en zijn omgebouwd naar de platte versie.

Oranier Polar 6 Type 5446 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 117 mm x 255 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.2 in de exploderende weergave

Origineel Bodemsteen rechts C voor de Houtkachel Oranier Polar 6 Type 5446

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).
• De onderste stenen van deze verbrandingskamer waren vroeger dik/afwijkende stenen. Deze worden niet meer geproduceerd en zijn omgebouwd naar de platte versie.

Oranier Polar 6 Type 5446 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 117 mm x 255 mm x 30 mm
• Materiaal Vermiculiet
• Positie 9.3 in de exploderende weergave

Origineel Bekleding van de verbrandingskamer D voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste steen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

• 10-delige set

Oranier Polar 6 Type 4654-6 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen vooraan (152 x 95 x 30 mm)
• Bodemsteen rechts (115 x 340 x 30 mm), Bodemsteen links (115 x 340 x 30 mm)
• Zijsteen linksvoor (121 x 455/520 x 25 mm), zijsteen linksachter (117 x 457 x 25 mm)
• Zijsteen rechtsvoor (121 x 455/520 x 25 mm), zijsteen rechtsachter (117 x 457 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)
• Spanningsomleiding onder (257/437 x 220 x 25 mm), Spanningsomleiding boven (302 x 205 x 25 mm)

Origineel Bodemsteen Set A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

• 3-delige set

Oranier Polar 6 Type 4654-6 Bodemsteen Kerngegevens:

• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen links (115 x 340 x 30 mm), Bodemsteen rechts (115 x 340 x 30 mm)
• Bodemsteen vooraan (152 x 95 x 30 mm)

• Posities 3.7 en 3.8 in de exploded view

Origineel Bodemsteen Set D voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

• 3-delige set

Oranier Polar 6 Type 4654-6 Bodemsteen Kerngegevens:

• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen links (115 x 340 x 30 mm), Bodemsteen rechts (115 x 340 x 30 mm)
• Bodemsteen vooraan (152 x 95 x 30 mm)

• Posities 3.7 en 3.8 in de exploded view

Origineel Bodemsteen Set B voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x30 mm).

• 3-delige set

Oranier Polar 6 Type 4654-6 Bodemsteen Kerngegevens:

• 3 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen vooraan (153 x 71 x 30 mm)
• Bodemsteen rechts (120 x 310 x 30 mm), Bodemsteen links (120 x 310 x 30 mm)

Origineel Bodemsteen Set C voor de Houtkachel Oranier Polar 6 Type 5446

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).
• De onderste stenen van deze verbrandingskamer waren vroeger dik/afwijkende stenen. Deze worden niet meer geproduceerd en zijn omgebouwd naar de platte versie.

• 3-delige set

Oranier Polar 6 Type 5446 Bodemsteen Kerngegevens:

• 3 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen vooraan (360x74x30 mm),
• Bodemsteen rechts (117 x 255 x 30 mm), Bodemsteen links (117 x 255 x 30 mm)

• Items 9.1, 9.2, 9.3 in de explosietekening

Origineel Bodemsteen rechts B voor de Houtkachel Oranier Polar 6 Hoek Type 4656-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze baksteenbekleding is de Bodemsteen voorkant (153x71x25 mm).

Oranier Polar 6 Hoek Type 4656-6 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 120 mm x 310 mm x 30 mm
• Materiaal Skamol

Origineel Bekleding van de verbrandingskamer A voor de Houtkachel Oranier Polar 6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

• 10-delige set

Oranier Polar 6 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen vooraan (152 x 95 x 30 mm)
• Bodemsteen rechts (115 x 340 x 30 mm), Bodemsteen links (115 x 340 x 30 mm)
• Zijsteen linksvoor (131 x 519 x 25 mm), zijsteen linksachter (117 x 457 x 25 mm)
• Zijsteen rechtsvoor (131 x 519 x 25 mm), zijsteen rechtsachter (117 x 457 x 25 mm)
• Spanningsomleiding onder (257/437 x 220 x 25 mm), Spanningsomleiding boven (302 x 205 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)

Origineel Bodemsteen links B voor de Houtkachel Oranier Polar 6 Hoek Type 4655-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze baksteenbekleding is de Bodemsteen voorkant (153x71x25 mm).

Oranier Polar 6 Hoek Type 4655-6 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 120 mm x 310 mm x 30 mm
• Materiaal Skamol

Origineel Spanningsomleiding Set B voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153 x 71 x 25 mm).

• 2-delige set

Oranier Polar 6 Type 4654-6 Spanningsomleiding Kerngegevens:

• Materiaal Skamol
• 2-delige set
• Spanningsomleiding onderaan (257/437 x 220 x 25 mm)
• Spanningsomleiding boven (302 x 205 x 25 mm)
• hittebestendig

Origineel Spanningsomleiding Set C voor de Houtkachel Oranier Polar 6 Type 5446

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

• 2-delige set

Oranier Polar 6 Type 5446 Spanningsomleiding Kerngegevens:

• Materiaal vermiculiet
• Spanningsomleiding onder (255/424 x 195 x 25 mm)
• Spanningsomleiding boven (302 x 205 mm)

Origineel Zijsteen links achteraan D voor de Houtkachel Oranier Polar 6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 114 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Zijsteen links achteraan D voor de Houtkachel Oranier Polar 6 Hoek Type 4656-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Hoek Type 4656-6 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 114 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Zijsteen links achteraan A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 114 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Zijsteen links achteraan A voor de Houtkachel Oranier Polar 6 Hoek Type 4656-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Polar 6 Hoek Type 4656-6 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 114 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Zijsteen links achteraan B voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

Oranier Polar 6 Type 4654-6 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 114 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Zijsteen links achteraan B voor de Houtkachel Oranier Polar 6 Hoek Type 4656-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

Oranier Polar 6 Hoek Type 4656-6 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 114 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts achteraan D voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 117 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Zijsteen rechts achteraan A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Polar 6 Type 4654-6 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 117 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Spanningsomleiding onder Set A voor de Houtkachel Oranier Kaskade 6 Type 4657-6

• De ervaring leert dat deze brandkamersteen deel uitmaakt van de brandkamerbekleding A, met als opvallend kenmerk het voorste bodemblok (152x95x30 mm). Controleer de afmetingen van uw brandkamerstenen.

Oranier Kaskade 6 Type 4657-6 Spanningsomleiding onder Kerngegevens:

• Materiaal Skamol
• 2-delige set
• hittebestendig

Origineel Zijsteen rechts achteraan B voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

Oranier Polar 6 Type 4654-6 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 117 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.4 in de exploderende weergave

Origineel Bodemsteen voorkant B voor de Houtkachel Oranier Polar 6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x30 mm).

Oranier Polar 6 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 71 mm x 153 mm x 30 mm
• Materiaal Vermiculiet
• Positie 32.8 in de exploderende weergave

Origineel Zijsteen Set A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

• 5-delige set

Oranier Polar 6 Type 4654-6 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (130 x 455/520 x 25 mm), zijsteen linksachter (117 x 450 x 25 mm)
• Zijsteen rechtsvoor (130 x 455/520 x 25 mm), zijsteen rechtsachter (117 x 450 x 25 mm)
• Achterste muur steen geperforeerd 218/250 x 414/407 x 25 mm

• Item 3.1, 3.2, 3.3, 3.4 in de explosietekening

Origineel Zijsteen Set B voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

• 5-delige set

Oranier Polar 6 Type 4654-6 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (115 x 455/512 x 25 mm), zijsteen linksachter (115 x 450 mm)
• Zijsteen rechtsvoor (115 x 455/512 x 25 mm), zijsteen rechtsachter (115 x 450 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)

Origineel Zijsteen Set C voor de Houtkachel Oranier Polar 6 Type 5446

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

• 5-delige set

Oranier Polar 6 Type 5446 Zijsteen Kerngegevens:

• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (150 x 455/500 x 25 mm), zijsteen linksachter (120 x 438/460 x 25 mm)
• Zijsteen rechtsvoor (150 x 455/500 x 25 mm), zijsteen rechtsachter (120 x 438/460 x 25 mm)
• geperforeerde Achterste muur steen (170 x 440 x 25 mm)

• Items 9.4, 9.5, 9.6, 9.7, 9.8 in de explosietekening

Origineel Zijsteen Set D voor de Houtkachel Oranier Polar 6 Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer zijn geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

• 5-delige set

Oranier Polar 6 Type 4654-6 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (121 x 455/520 x 25 mm), zijsteen linksachter (117 x 457 x 25 mm)
• Zijsteen rechtsvoor (121 x 455/520 x 25 mm), zijsteen rechtsachter (117 x 457 x 25 mm)
• geperforeerde Achterste muur steen (218/250 x 414/407 x 25 mm)

• Items 3.1, 3.2, 3.3, 3.4 in de explosietekening

Origineel Zijsteen Set D voor de Houtkachel Oranier Polar 6 Hoek Type 4656-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer zijn geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

• 5-delige set

Oranier Polar 6 Hoek Type 4656-6 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (121 x 455/520 x 25 mm), zijsteen linksachter (117 x 457 x 25 mm)
• Zijsteen rechtsvoor (121 x 455/520 x 25 mm), zijsteen rechtsachter (117 x 457 x 25 mm)
• geperforeerde Achterste muur steen (218/250 x 414/407 x 25 mm)

• Items 3.1, 3.2, 3.3, 3.4 in de explosietekening

Schijfafdichting Set B voor de Houtkachel Oranier Polar 6

• Geschikt voor modellen met tweepuntsvergrendeling. (de deur sluit op twee punten op het lichaam)

• 3-delige set

Oranier Polar 6 Schijfafdichting Kerngegevens:

• 3-delig

• zelfklevende holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Lengte 1 m

• Lijm
• 17 ml, buis
• hittebestendig

De ruitafdichting voorkomt het ontsnappen van rookgassen en wordt op de verwarmingsdeur gemonteerd. Ook tussen de ruit en de glashouders is een afdichtkoord aangebracht.

Schijfafdichting A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze glasafdichting is 2-delig. In het bovenste gedeelte is een ander afdichtingskoord geïnstalleerd dan aan de zijkanten en onderzijde.

Oranier Polar 6 Type 4654-6 Schijfafdichting Kerngegevens:

• 2 delen

• zelfklevende holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Lengte 1 m

Origineel Schijfafdichting Set A voor de Houtkachel Oranier Polar 6 Type 4654-6

• Voor dit model zijn er verschillende schijfverzegelingen. Raadpleeg het type van uw schijfhouder. (rails of klemmen)
• Deze set is inclusief schijfhouderklemmen.

• 23-delige set

Oranier Polar 6 Type 4654-6 Schijfafdichting Kerngegevens:

• 23 stuks

• Holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m
• zelfklevend

• Lipafdichting
• is bovenop gemonteerd
• Lengte 1 m
• zelfklevend

• Lijm
• 17 ml, buis
• hittebestendig

• Bind voor de zegeluiteinden
• 2 stroken

• Antislipbescherming voor het raam (U-plaat)
• 6 stuks

• Moer van messing
• 6 stuks

• Schijfhouder / klem (geperforeerde hoek)
• 6 stuks

De ruitafdichting zorgt ervoor dat de kijkruit optimaal op het ovenlichaam en op de glashouders rust, zodat het deurglas voldoende ruimte heeft voor uitzetting.

Origineel Bodemsteen voorkant C voor de Houtkachel Oranier Polar 6 Type 5446

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De onderste stenen van deze verbrandingskamer waren vroeger dik/afwijkende stenen. Deze worden niet meer geproduceerd en zijn omgebouwd naar de platte versie.

Oranier Polar 6 Type 5446 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 360 mm x 74 mm x 30 mm
• Materiaal Vermiculiet
• Positie 9.1 in de exploderende weergave

Schijfafdichting B voor de Houtkachel Oranier Polar 6

• Voor dit model zijn er verschillende schijfverzegelingen. Oriënteer u a.u.b. op het type van het bestaande afdichtingskoord. (1-delig of 2-delig, evenals holle koordafdichting of vlakke afdichting).
• Deze glazen pakking is uit 1 stuk en een holle koordpakking

Oranier Polar 6 Schijfafdichting Kerngegevens:

• Glasafdichting, Afdichtingskoord
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend

Origineel Venster A voor de Houtkachel Oranier Polar 6

• Er zijn verschillende glasplaten voor dit model.
• Oriënteert u zich alstublieft door het vergrendelmechanisme van uw open haard. (Een- of tweepuntsvergrendeling)
• Geschikt voor het model met enkelpuntsvergrendeling (de deur sluit op één punt van de carrosserie)

Oranier Polar 6 Venster Kerngegevens:

• Glaskeramiek, Kijkvenster
• Afmetingen (B/L/H) 397 mm x 470 mm x 4 mm
• Booglengte 425 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig
• Positie 22 in de exploderende weergave

Origineel Bekleding van de verbrandingskamer voor de Houtkachel Oranier Polar 6 Calanda

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153 x 71 x 30 mm).
• Ook geschikt voor de Polar 6 Calanda II

• 10-delige set

Oranier Polar 6 Calanda Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen vooraan (153 x 71 x 30 mm)
• Bodemsteen rechts (120 x 310 x 30 mm), Bodemsteen links (120 x 310 x 30 mm)
• Zijsteen linksvoor (115 x 455/512 x 25 mm), zijsteen linksachter (115 x 450 x 25 mm)
• Zijsteen rechtsvoor (115 x 455/512 x 25 mm), zijsteen rechtsachter (115 x 450 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)
• Spanningsomleiding onder (257/437 x 220 x 25 mm), Spanningsomleiding boven (302 x 205 x 25 mm)

• Item 32.1, 32.2, 32.3, 32.4, 32.5, 32.6, 32.7, 32.8 en 32.9 in de explosietekening

Schijfafdichting voor de Houtkachel Oranier Stella Hoek Hoek

• Voor dit model zijn er verschillende schijfverzegelingen. Oriënteer u a.u.b. op het type van het bestaande afdichtingskoord. (1-delig of 2-delig, evenals holle koordafdichting of vlakke afdichting).
• Deze glazen pakking is 1-delig en een vlakke pakking
• Ook geschikt voor de Polar 6 II Calanda

Oranier Stella Hoek Hoek Schijfafdichting Kerngegevens:

• Glasafdichting, Afdichtingskoord
• Zelfklevende afdichting
• Afmetingen (B/H) 10 mm x 2 mm
• Lengte 3,00 m
• zelfklevend

Schijfafdichting A voor de Houtkachel Oranier Stella Hoek Hoek

• Voor dit model zijn er verschillende schijfverzegelingen. Oriënteer u a.u.b. op het type van het bestaande afdichtingskoord. (1-delig of 2-delig, evenals holle koordafdichting of vlakke afdichting).
• Deze glazen pakking is 1-delig en een vlakke pakking

Oranier Stella Hoek Hoek Schijfafdichting Kerngegevens:

• Verzegel, Glaslint
• Zelfklevende afdichting
• Afmetingen (B/H) 10 mm x 2 mm
• Lengte 3,00 m
• zelfklevend

Schijfafdichting Set C voor de Houtkachel Oranier Polar 6

• Geschikt voor modellen met tweepuntsvergrendeling. (de deur sluit op twee punten op het lichaam)

• 3-delige set

Oranier Polar 6 Schijfafdichting Kerngegevens:

• zelfklevende platte afdichting
• is links, rechts, onder gemonteerd
• Afmetingen 10 x 2 mm
• Lengte 3 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Afmetingen 18 x 8 mm
• Lengte 1 m

Deurafdichting C voor de Houtkachel Oranier Polar 6

• Oriënteer u op het zegeltype. Deze pakking is een platte koord pakking
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Polar 6 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Koordafdichting
• Afmetingen (B/H) 10 mm x 6 mm
• Lengte 3,00 m

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
