Onderdelen voor Oranier Polar 8 Houtkachel

Origineel Asrooster voor de Houtkachel Oranier Polar 8

Oranier Polar 8 Asrooster Kerngegevens:

• Vuurrooster, Verbrandingskamerrooster
• Afmetingen (B/L/H) 254 mm x 154 mm x 30 mm
• Materiaal Gieten

Origineel Aslade B voor de Houtkachel Oranier Polar 8

• geschikt voor het model waarvan de achterste wandsteen een golfvormig gesteente is en de afmetingen 257x460 mm zijn

Oranier Polar 8 Aslade Kerngegevens:

• Asdoos, Opvangbak
• Afmetingen (B/L/H) 230 mm x 330 mm x 55 mm
• Kleur zwart
• Positie 24 in de exploderende weergave

Origineel Aslade voor de Houtkachel Oranier Polar 8

Oranier Polar 8 Aslade Kerngegevens:

• Asdoos, Opvangbak
• Afmetingen (B/L/H) 232 mm x 305 mm x 54 mm
• Kleur gietgrijs

Origineel Spanningsomleiding A voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240x210x25 mm).

Oranier Polar 8 Spanningsomleiding Kerngegevens:

• Scheidingswand, Rookafleider
• Vermiculietsteen
• Afmetingen (B/L/H) 433/240 mm x 320 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Spanningsomleiding onder C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).

Oranier Polar 8 Spanningsomleiding onder Kerngegevens:

• Scheidingswand, Rookafleider
• Afmetingen (B/L/H) 390 mm x 433 mm x 25 mm
• Materiaal Vermiculiet
• Positie 22 in de exploderende weergave

Origineel Spanningsomleiding C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).

Oranier Polar 8 Spanningsomleiding Kerngegevens:

• Rookgasomleiding, Scheidingswand
• Afmetingen (B/L/H) 370/478 mm x 140 mm x 25 mm
• Materiaal Vermiculiet
• Positie 23 in de exploderende weergave

Origineel Spanningsomleiding boven B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Spanningsomleiding boven Kerngegevens:

• Rookgasomleiding, Rookafleider
• Afmetingen (B/L/H) 478 mm x 140 mm x 25 mm
• Materiaal Vermiculiet
• Positie 23 in de exploderende weergave

Origineel Spanningsomleiding onder B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Spanningsomleiding onder Kerngegevens:

• Rookgasomleiding, Rookafleider
• Afmetingen (B/L/H) 370 mm x 429 mm x 25 mm
• Materiaal Vermiculiet
• Vorm trapeziumvormig
• Positie 22 in de exploderende weergave

Origineel Spanningsomleiding boven D voor de Houtkachel Oranier Polar 8

• Er zijn in totaal 6 verschillende treinomleidingen voor de Polar 8.
• Zie de afmetingen van de brandkamerstenen.

Oranier Polar 8 Spanningsomleiding boven Kerngegevens:

• Scheidingswand, Rookafleider
• Vermiculietsteen
• Afmetingen (B/L/H) 366 mm x 190 mm x 25 mm
• Materiaal Grenamat
• Vorm rechthoekig

Origineel Spanningsomleiding boven E voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze steen in serie 4 is gebruikt.

Oranier Polar 8 Spanningsomleiding boven Kerngegevens:

• Scheidingswand, Rookafleider
• Afmetingen (B/L/H) 366 mm x 190 mm x 25 mm
• Materiaal Grenamat
• Positie 40.2C in de exploderende weergave

Origineel Spanningsomleiding onder D voor de Houtkachel Oranier Polar 8

• Er zijn in totaal 6 verschillende treinomleidingen voor de Polar 8.
• Zie de afmetingen van de brandkamerstenen.

Oranier Polar 8 Spanningsomleiding onder Kerngegevens:

• Rookafleider, Omleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 463 mm x 215 mm x 25 mm
• Materiaal Grenamat

Origineel Venster B voor de Houtkachel Oranier Polar 8

• Er zijn twee verschillende lenzen voor de Polar 8.
• voor modellen met een dubbele vergrendeling (de deur sluit op twee punten van de carrosserie)

Oranier Polar 8 Venster Kerngegevens:

• Glaskeramiek, Deurglas
• Afmetingen (B/L/H) 430 mm x 542 mm x 4 mm
• Booglengte 465 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Origineel Spanningsomleiding onder E voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze steen in serie 4 is gebruikt.

Oranier Polar 8 Spanningsomleiding onder Kerngegevens:

• Rookgasomleiding, Scheidingswand
• Afmetingen (B/L/H) 472 mm x 215 mm x 25 mm
• Materiaal Grenamat
• Positie 40.1 C in de exploderende weergave

Origineel Achterste muur steen A voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240x210x25 mm).

Oranier Polar 8 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Vermiculietsteen
• Afmetingen (B/L/H) 240 mm x 210 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

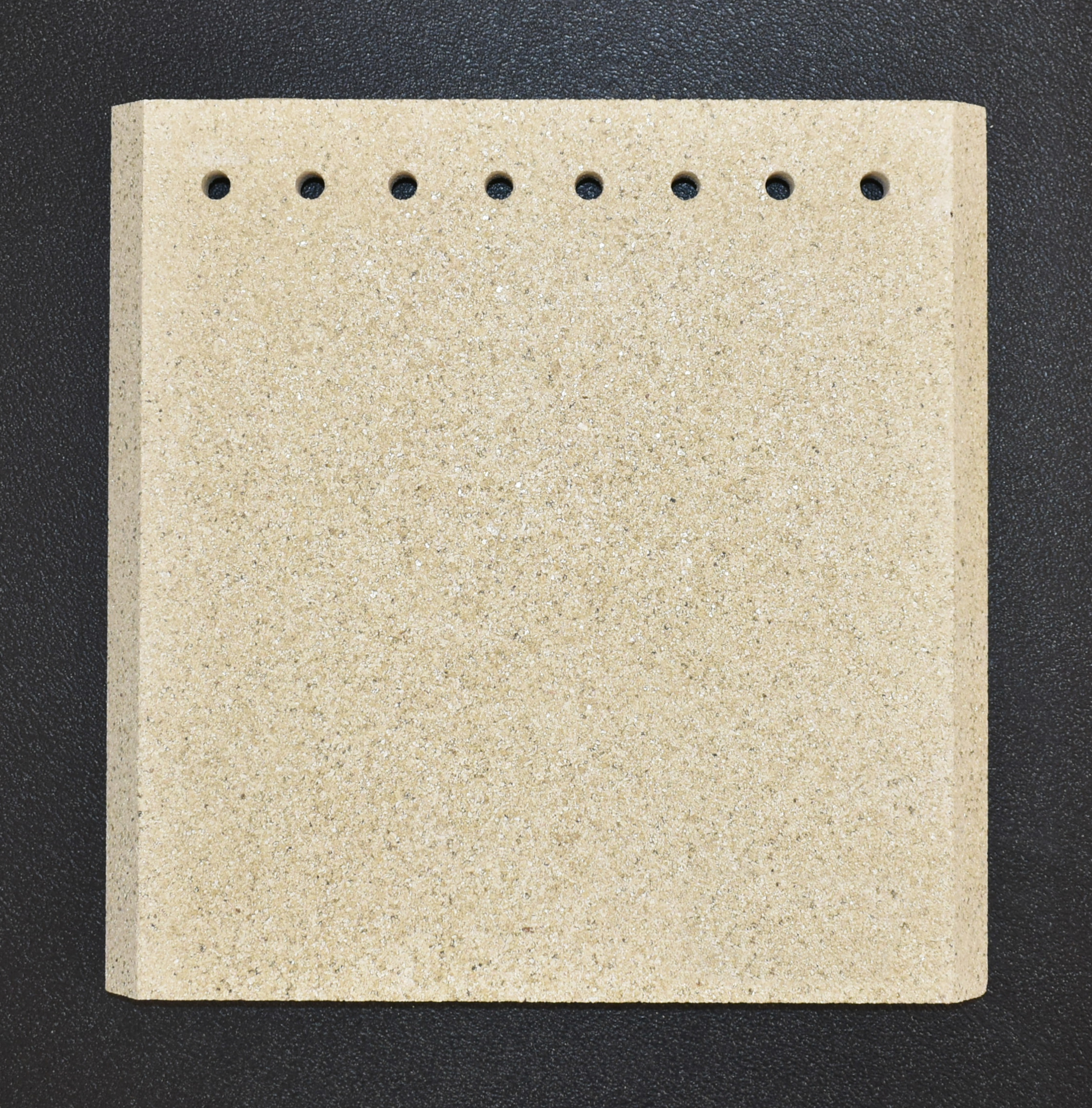

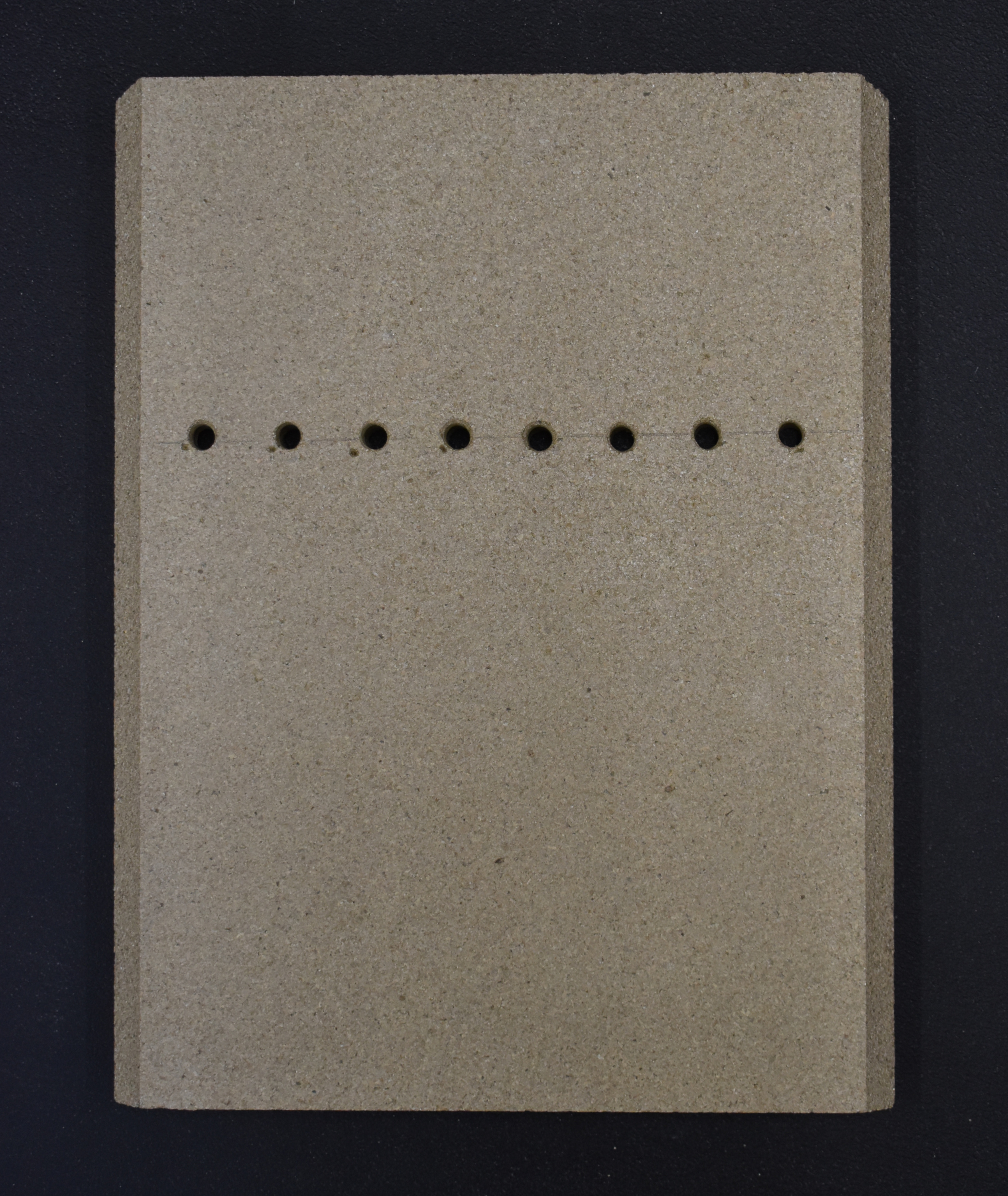

Origineel Achterste muur steen onder C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).
• De ervaring leert dat deze brandkamersteen niet geschikt is voor modellen van de Z-serie. De gaten in het huis van de Z-serie zijn ca. 10 mm hoger gerangschikt dan de gaten van deze brandkamersteen.

Oranier Polar 8 Achterste muur steen onder Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 247 mm x 254 mm x 25 mm
• Materiaal Vermiculiet
• 8-voudig geperforeerd
• Positie 3.2 in de exploderende weergave

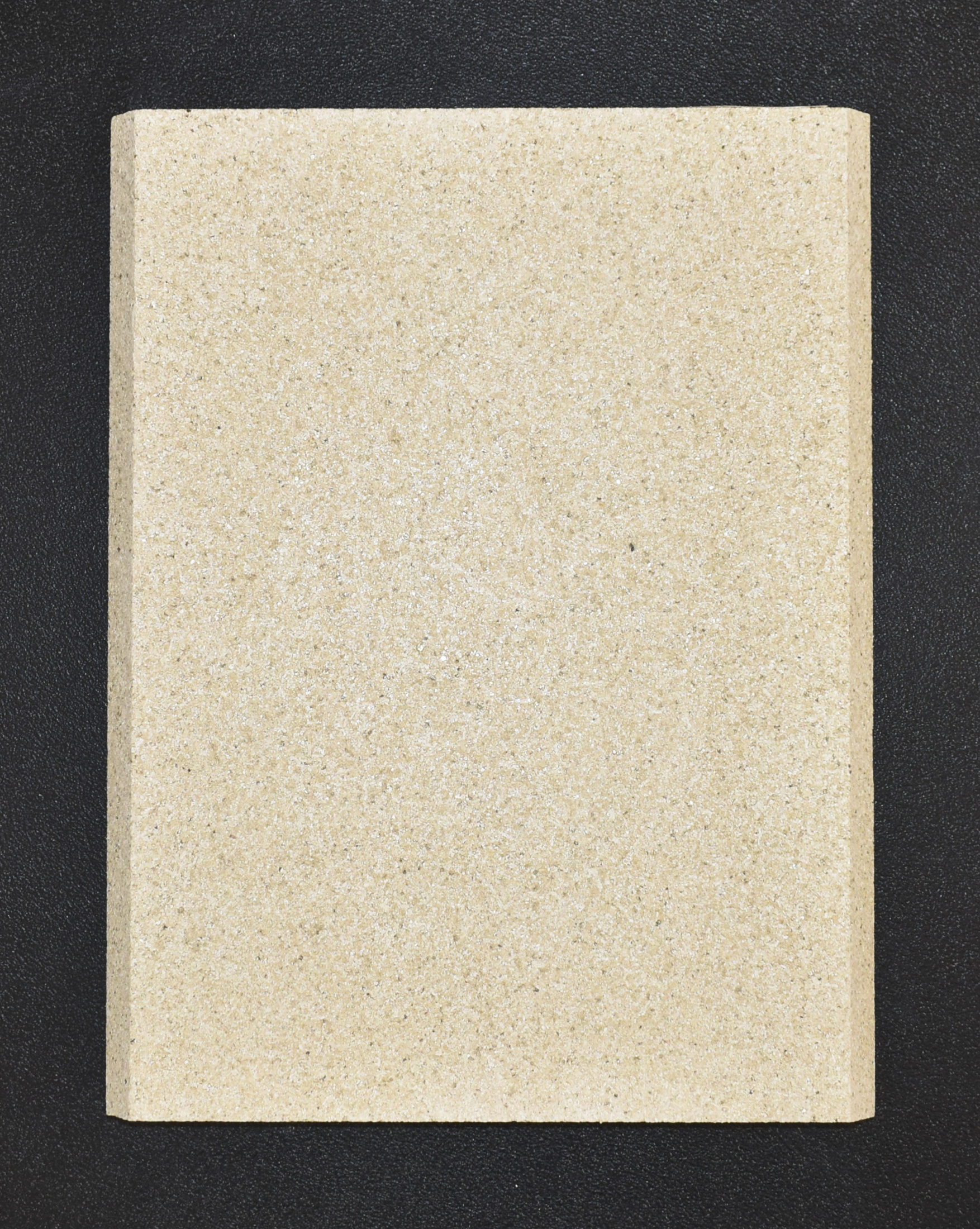

Origineel Achterste muur steen boven C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).

Oranier Polar 8 Achterste muur steen boven Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 264 mm x 345 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Achterste muur steen boven B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Achterste muur steen boven Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 245 mm x 385 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Achterste muur steen onder B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Achterste muur steen onder Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 245 mm x 210 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Achterste muur steen D voor de Houtkachel Oranier Polar 8

Oranier Polar 8 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Vermiculietsteen
• Afmetingen (B/L/H) 264 mm x 470 mm x 25 mm
• Materiaal Grenamat

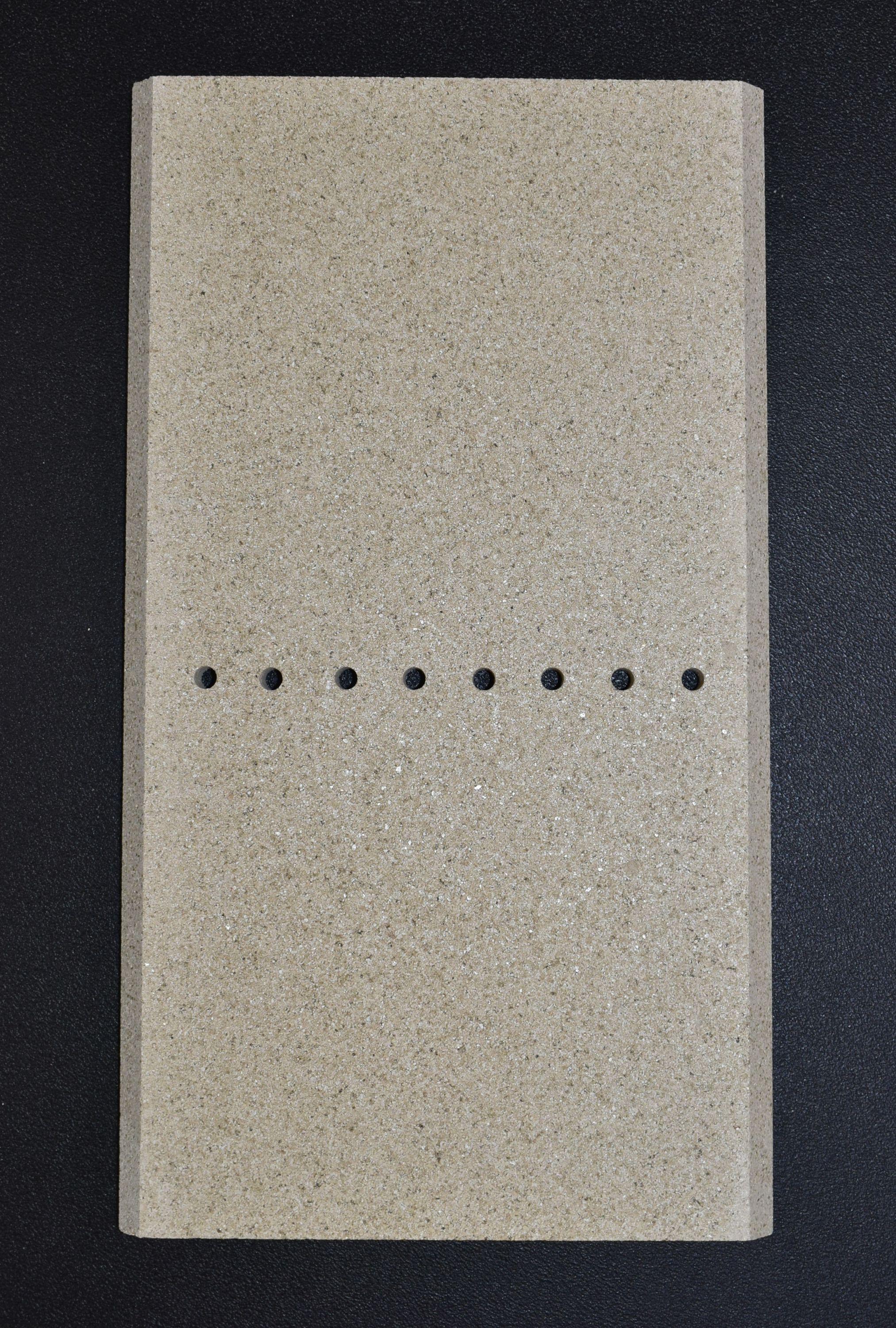

Origineel Achterste muur steen E voor de Houtkachel Oranier Polar Type 5448 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze steen in serie 4 is gebruikt.

Oranier Polar Type 5448 Type 5448 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 250 mm x 460 mm x 25 mm
• Materiaal Grenamat
• gegolfd oppervlak
• 8-voudig geperforeerd
• Positie 40.3B in de exploderende weergave

Deurafdichting A voor de Houtkachel Oranier Polar 8

• Er zijn verschillende deurafdichtingen voor deze kachel. Kijk naar de vorm van uw huidige sluitkoord. (Holle koord/koord/plat koord)
• Wij adviseren een brandwerende lijm, die de installatie kan vergemakkelijken - door selectieve toepassing.
• We bieden ook extra sealbinders aan die rafelen voorkomen.

Oranier Polar 8 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Koordafdichting
• Lengte 3,00 m
• Diameter 10 mm

Origineel Zijsteen rechts voorkant E voor de Houtkachel Oranier Polar Type 5448 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze steen in serie 4 is gebruikt.

Oranier Polar Type 5448 Type 5448 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 100 mm x 563 mm x 35 mm
• Materiaal Vermiculiet
• Positie 40.5B in de exploderende weergave

Origineel Venster A voor de Houtkachel Oranier Polar 8

• Er zijn twee verschillende lenzen voor de Polar 8.
• Geschikt voor modellen met een enkel slot (de deur sluit op één punt op de carrosserie)

Oranier Polar 8 Venster Kerngegevens:

• Glaskeramiek, Kijkvenster
• Afmetingen (B/L/H) 456 mm x 550 mm x 4 mm
• Booglengte 500 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Origineel Zijsteen links voorkant A voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240x210x25 mm).

Oranier Polar 8 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 112 mm x 420/460 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

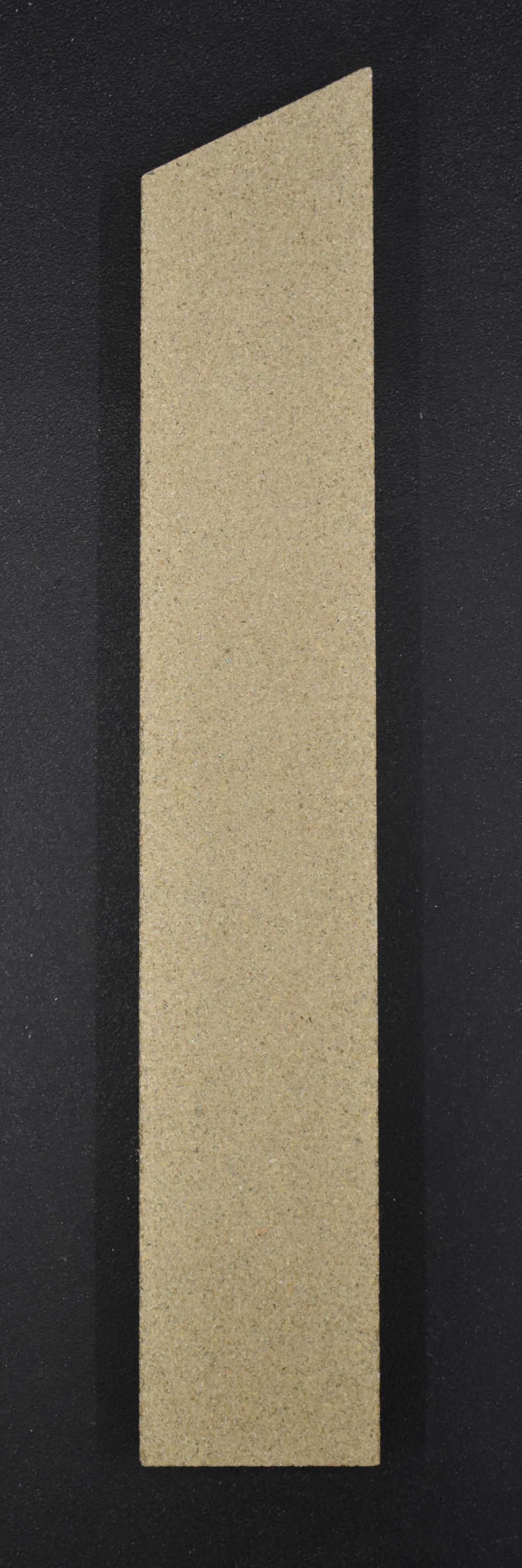

Origineel Zijsteen rechts voorkant A voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240x210x25 mm).

Oranier Polar 8 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 112 mm x 420/460 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Zijsteen C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).

Oranier Polar 8 Zijsteen Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 230 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.10 in de exploderende weergave

Origineel Zijsteen links voorkant boven B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Zijsteen links voorkant boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 230 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.10 in de exploderende weergave

Origineel Zijsteen rechts voorkant boven B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Zijsteen rechts voorkant boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 230 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts voorkant boven C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).

Oranier Polar 8 Zijsteen rechts voorkant boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 230 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links voorkant C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).

Oranier Polar 8 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 40 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.11 in de exploderende weergave

Origineel Zijsteen links voorkant onder B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Zijsteen links voorkant onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 440 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.11 in de exploderende weergave

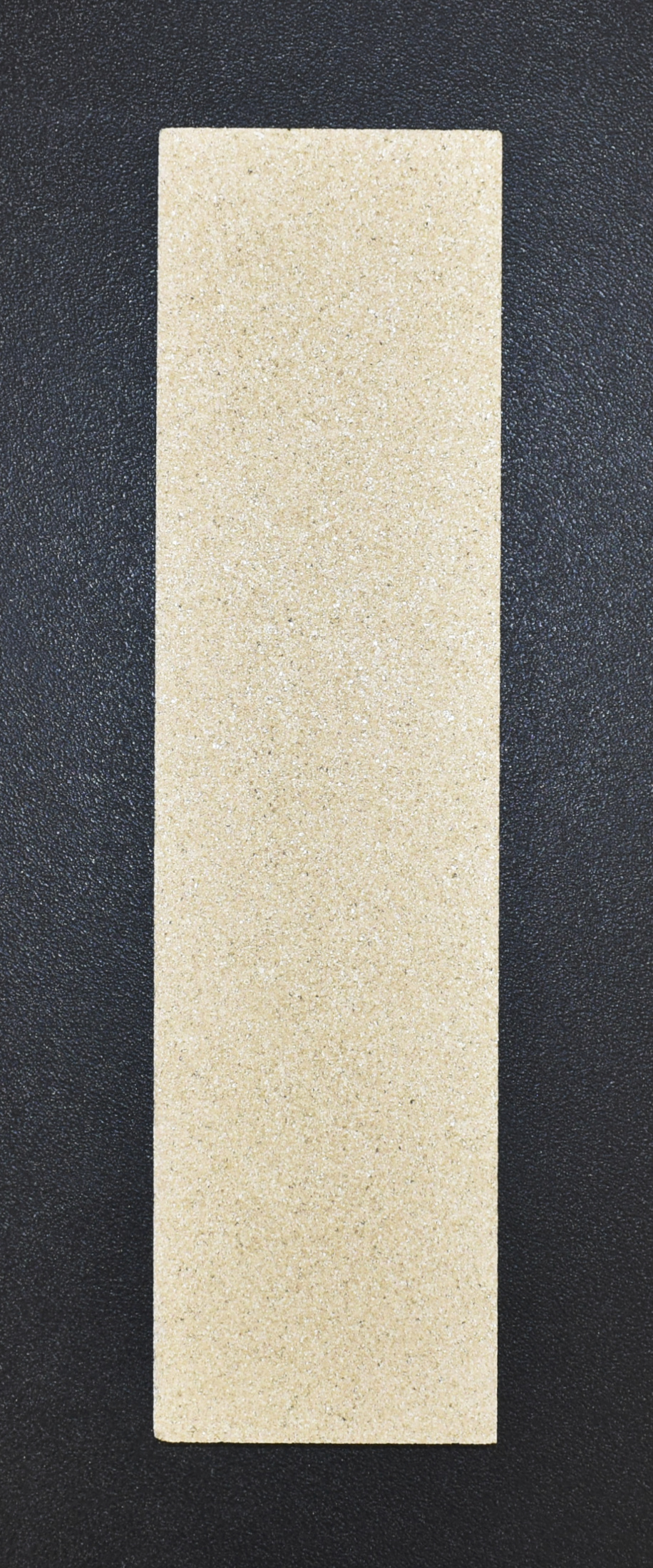

Origineel Zijsteen rechts voorkant onder B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Zijsteen rechts voorkant onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 440 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts voorkant onder C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).

Oranier Polar 8 Zijsteen rechts voorkant onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 440 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links voorkant D voor de Houtkachel Oranier Polar 8

Oranier Polar 8 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 92 mm x 568 mm x 25 mm
• Materiaal Grenamat

Origineel Zijsteen links voorkant E voor de Houtkachel Oranier Polar 8 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze steen in serie 4 is gebruikt.

Oranier Polar 8 Type 5448 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 100 mm x 563 mm x 35 mm
• Materiaal Vermiculiet
• Positie 40.1B in de exploderende weergave

Origineel Zijsteen links achteraan E voor de Houtkachel Oranier Polar 8 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze steen in serie 4 is gebruikt.

Oranier Polar 8 Type 5448 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 515 mm x 25 mm
• Materiaal Vermiculiet
• Positie 40.2B in de exploderende weergave

Origineel Zijsteen rechts achteraan E voor de Houtkachel Oranier Polar 8 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze steen in serie 4 is gebruikt.

Oranier Polar 8 Type 5448 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 515 mm x 35 mm
• Materiaal Vermiculiet
• Positie 40.4B in de exploderende weergave

Origineel Zijsteen links achteraan A voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240x210x25 mm).

Oranier Polar 8 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 420 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

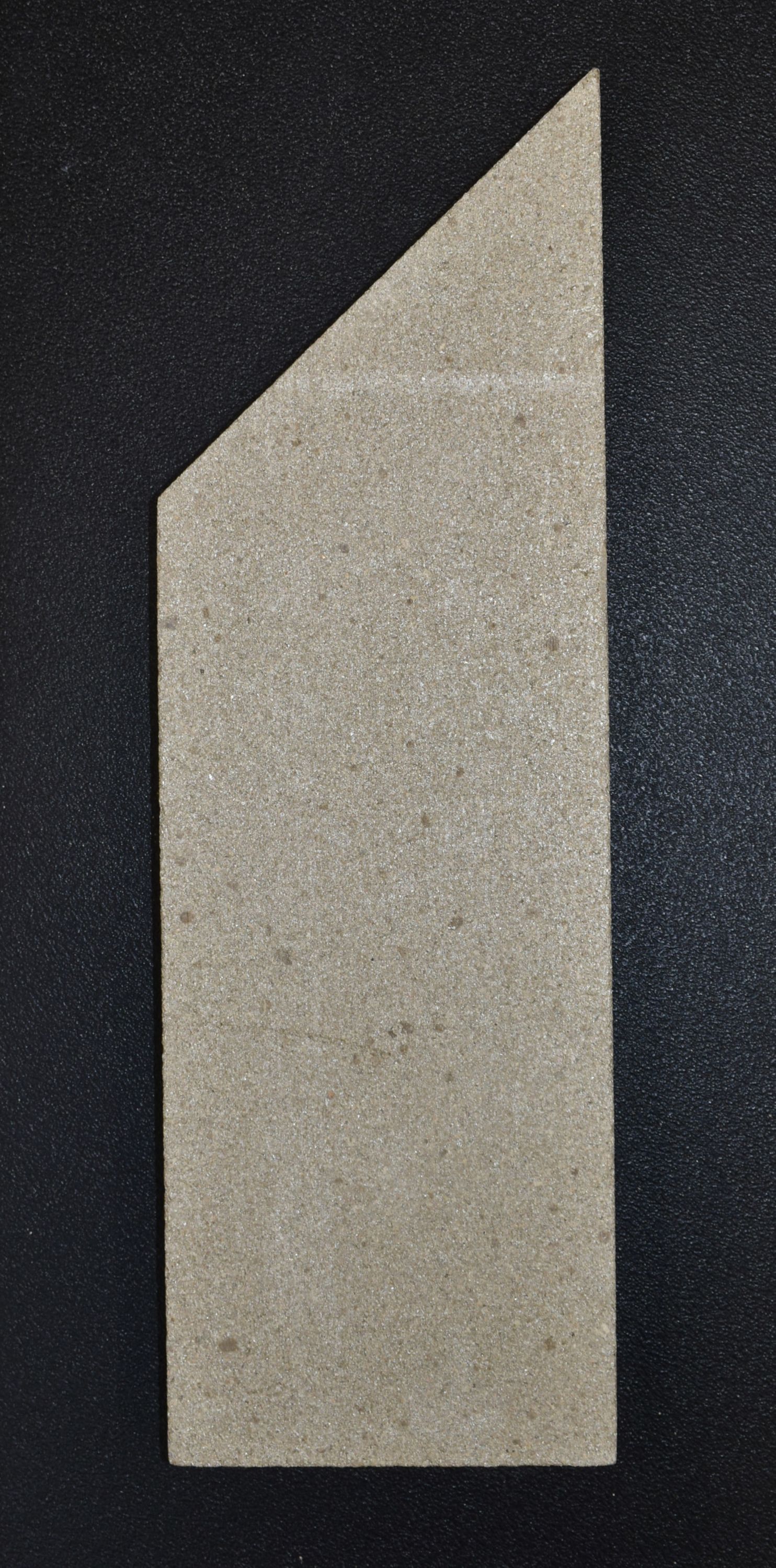

Origineel Zijsteen rechts achteraan A voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240x210x25 mm).

Oranier Polar 8 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 420 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen links achteraan onder C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 x 25 mm) en de achterwandsteen bovenaan (264 x 345 x 25 mm).

Oranier Polar 8 Zijsteen links achteraan onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Zijsteen links achteraan onder B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze verbrandingskamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen aan de onderkant (245 x 210 x 25 mm) en achterwandsteen aan de bovenkant (245 x 385 x 25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Zijsteen links achteraan onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Zijsteen links achteraan boven B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze verbrandingskamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen aan de onderkant (245 x 210 x 25 mm) en achterwandsteen aan de bovenkant (245 x 385 x 25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Zijsteen links achteraan boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

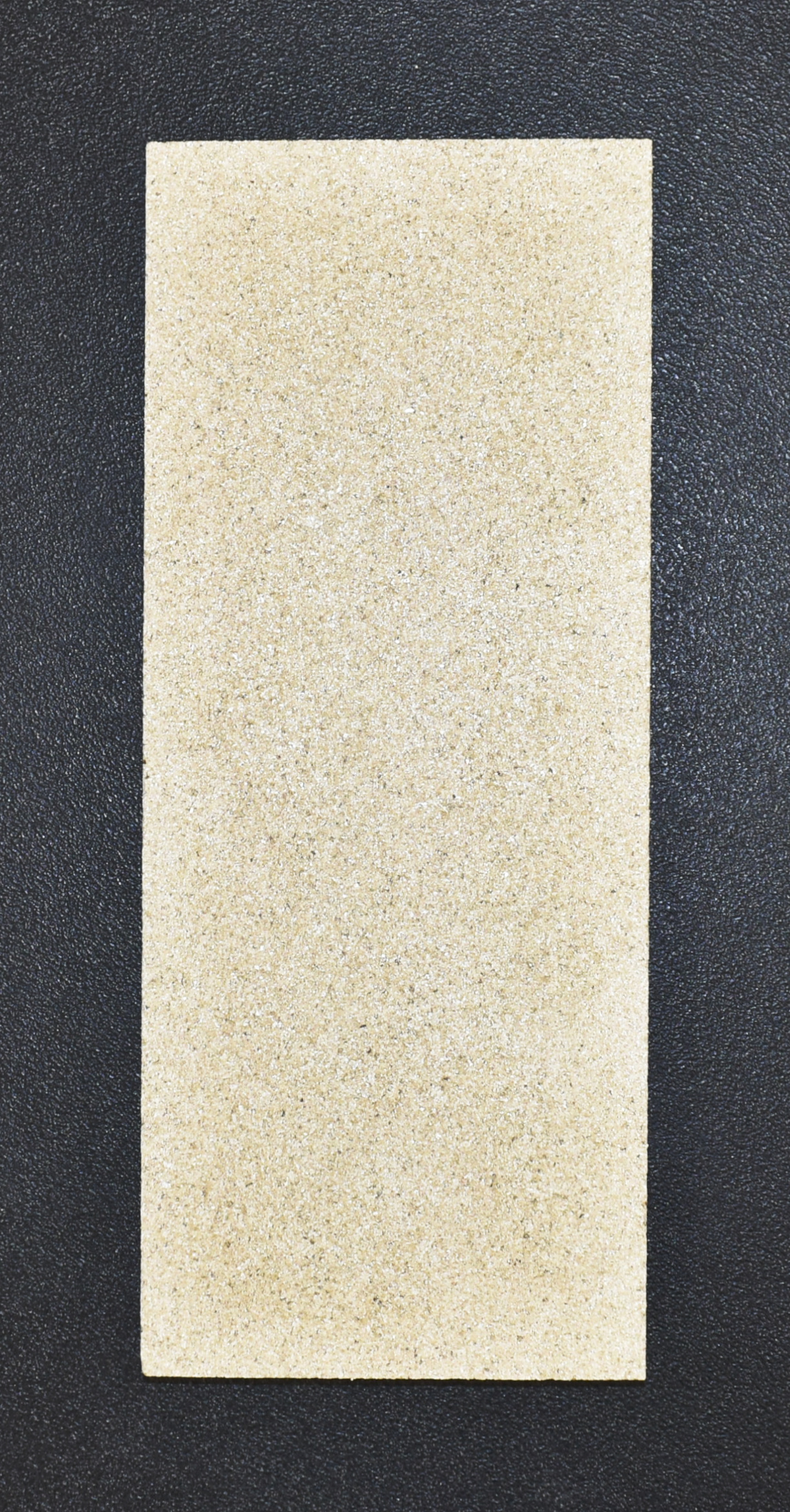

Origineel Zijsteen rechts achteraan boven B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze verbrandingskamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen aan de onderkant (245 x 210 x 25 mm) en achterwandsteen aan de bovenkant (245 x 385 x 25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Zijsteen rechts achteraan boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts achteraan onder B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze verbrandingskamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen aan de onderkant (245 x 210 x 25 mm) en achterwandsteen aan de bovenkant (245 x 385 x 25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Zijsteen rechts achteraan onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet

Deurafdichting B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende deurafdichtingen voor deze kachel. Kijk naar de vorm van uw huidige sluitkoord. (Holle koord/koord/plat koord)
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Polar 8 Deurafdichting Kerngegevens:

• Afdichtingskoord, Afdichting
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 9,5 mm

Origineel Zijsteen rechts achteraan onder C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 x 25 mm) en de achterwandsteen bovenaan (264 x 345 x 25 mm).

Oranier Polar 8 Zijsteen rechts achteraan onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts achteraan boven C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 x 25 mm) en de achterwandsteen bovenaan (264 x 345 x 25 mm).

Oranier Polar 8 Zijsteen rechts achteraan boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links achteraan boven C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264 x 247 x 25 mm) en de achterwandsteen bovenaan (264 x 345 x 25 mm).

Oranier Polar 8 Zijsteen links achteraan boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 334 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.3 in de exploderende weergave

Origineel Zijsteen links achteraan D voor de Houtkachel Oranier Polar 8

• Er zijn in totaal 6 verschillende zijsteensets voor de Polar 8, zie de afmetingen van de verbrandingskamerstenen.

Oranier Polar 8 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 520 mm x 25 mm
• Materiaal Vermiculiet

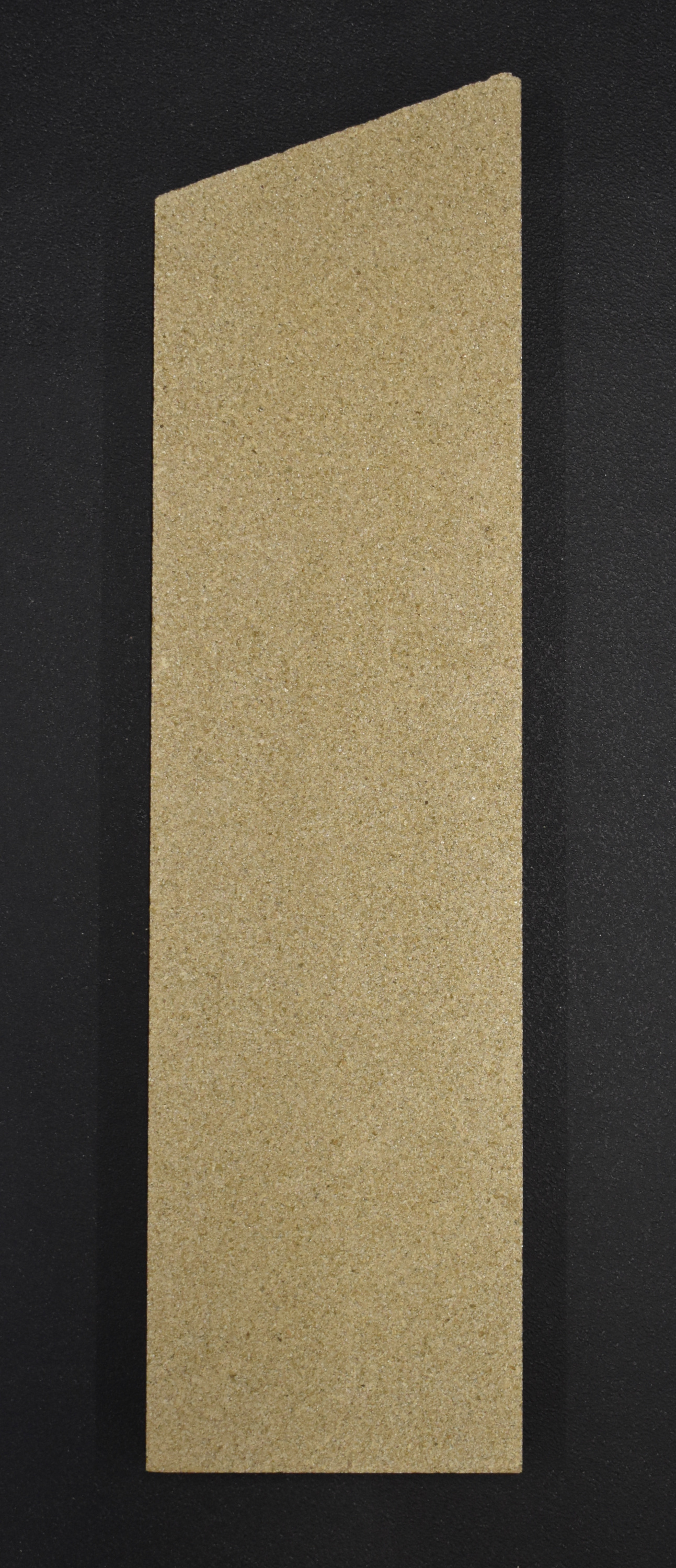

Origineel Zijsteen rechts achteraan D voor de Houtkachel Oranier Polar 8

Oranier Polar 8 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 137 mm x 520 mm x 25 mm
• Materiaal Vermiculiet

Origineel Bodemsteen voorkant D voor de Houtkachel Oranier Polar 8

Oranier Polar 8 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 155 mm x 34 mm x 31 mm
• Materiaal Grenamat

Schijfafdichting B voor de Houtkachel Oranier Polar 8

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze profielafdichting is 1-delig en wordt rondom gemonteerd

Oranier Polar 8 Schijfafdichting Kerngegevens:

• Afdichtingskoord, Verzegel
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend

Origineel Bekleding van de verbrandingskamer B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze baksteenbekleding is de 2-delige achtermuur, die bestaat uit een achtermuursteen onderaan (245 x 210 x 25 mm) en een achtermuursteen bovenaan (245 x 385 x 25 mm).
• De ervaring leert dat er een stalen strip tussen de twee achtermuurstenen zit.
• Om het aantal verbrandingskamerstenen te zien, raden wij aan om de onderste trekdeflector te verwijderen. (sommige stenen zitten erachter)

• 16-delige set

Oranier Polar 8 Bekleding van de verbrandingskamer Kerngegevens:

• 16 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 62 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 190/363 x 30 mm), Bodemsteen rechts (139 x 190/363 x 30 mm)
• Achterste muur steen onder (245 x 210 x 25 mm), Achterste muur steen boven (245 x 385 x 25 mm)
• Zijsteen links voorkant boven (115 x 230 x 25 mm), Zijsteen links voorkant onder (115 x 440 x 25 mm)
• Zijsteen linksachter boven (137 x 334 x 25 mm), zijsteen linksachter onder (137 x 334 x 25 mm)
• Zijsteen rechtsvoor boven (115 x 230 x 25 mm), zijsteen rechtsvoor onder (115 x 440 x 25 mm)
• Zijsteen rechtsachter boven (137 x 334 x 25 mm), zijsteen rechtsachter onder (137 x 334 x 25 mm)
• Spanningsomleiding onder (240/430 x 370 x 25 mm), Spanningsomleiding boven (370/478 x 140 x 25 mm)

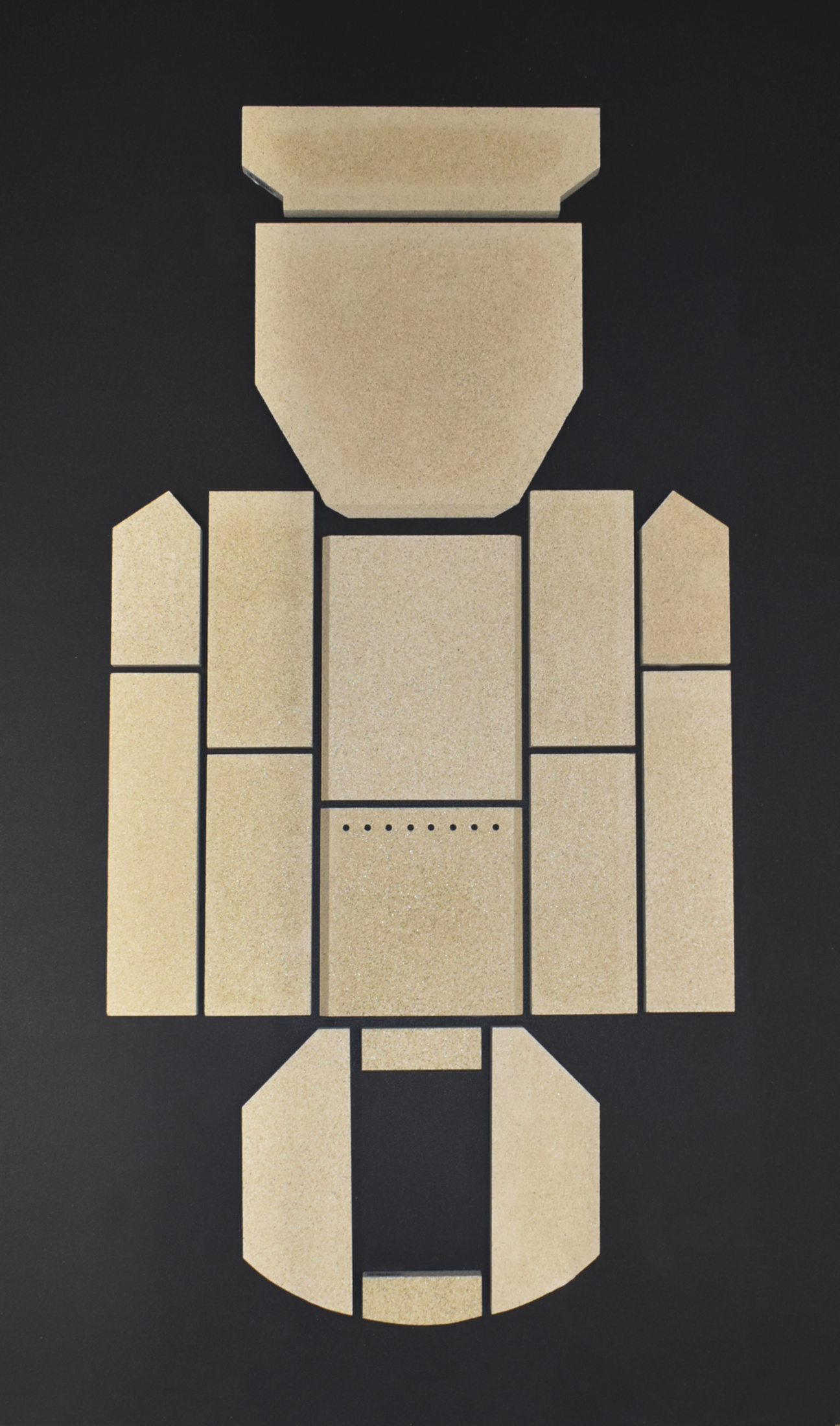

Origineel Bekleding van de verbrandingskamer C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze bakstenen bekleding is de 2-delige achterwand. Deze bestaat uit de geperforeerde achtermuursteen onderaan (264 x 247 x 25 mm) en de achtermuursteen bovenaan (264 x 345 x 25 mm).
• De ervaring leert dat de geperforeerde achterwandsteen aan de onderzijde niet geschikt is voor modellen van de Z-serie. De gaten in het lichaam van de Z-serie zijn ca. 10 mm hoger gerangschikt dan de gaten van deze brandkamersteen.
• Om het aantal verbrandingskamerstenen te zien, raden wij aan om de onderste trekdeflector te verwijderen. (sommige stenen zitten erachter)

• 16-delige set

Oranier Polar 8 Bekleding van de verbrandingskamer Kerngegevens:

• 16 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 62 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 190/363 x 30 mm), Bodemsteen rechts (139 x 190/363 x 30 mm)
• Achterste muur steen geperforeerd onder (264 x 247 x 25 mm), Achterste muur steen boven (264 x 345 x 25 mm)
• Zijsteen links voorkant boven (115 x 230 x 25 mm), Zijsteen links voorkant onder (115 x 440 x 25 mm)
• Zijsteen linksachter boven (137 x 334 x 25 mm), zijsteen linksachter onder (137 x 334 x 25 mm)
• Zijsteen rechtsvoor boven (115 x 230 x 25 mm), zijsteen rechtsvoor onder (115 x 440 x 25 mm)
• Zijsteen rechtsachter boven (137 x 334 x 25 mm), zijsteen rechtsachter onder (137 x 334 x 25 mm)
• Spanningsomleiding onder (433 x 390 x 25 mm), Spanningsomleiding boven (370/478 x 140 x 25 mm)

Origineel Bekleding van de verbrandingskamer D voor de Houtkachel Oranier Polar 8

• Opvallend aan deze baksteenbekleding is de geperforeerde achtermuursteen (264 x 470 x 25 mm).

• 10-delige set

Oranier Polar 8 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (154 x 37 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (138 x 333 x 30 mm), Bodemsteen rechts (138 x 333 x 30 mm)
• Zijsteen linksvoor (95 x 520/565 x 25 mm), zijsteen linksachter (137 x 468/515 x 25 mm)
• Zijsteen rechtsvoor (95 x 520/565 x 25 mm), zijsteen rechtsachter (137 x 468/515 x 25 mm)
• Achterste muur steen (264 x 470 x 25 mm)
• Spanningsomleiding (300/463 x 213 x 25 mm)

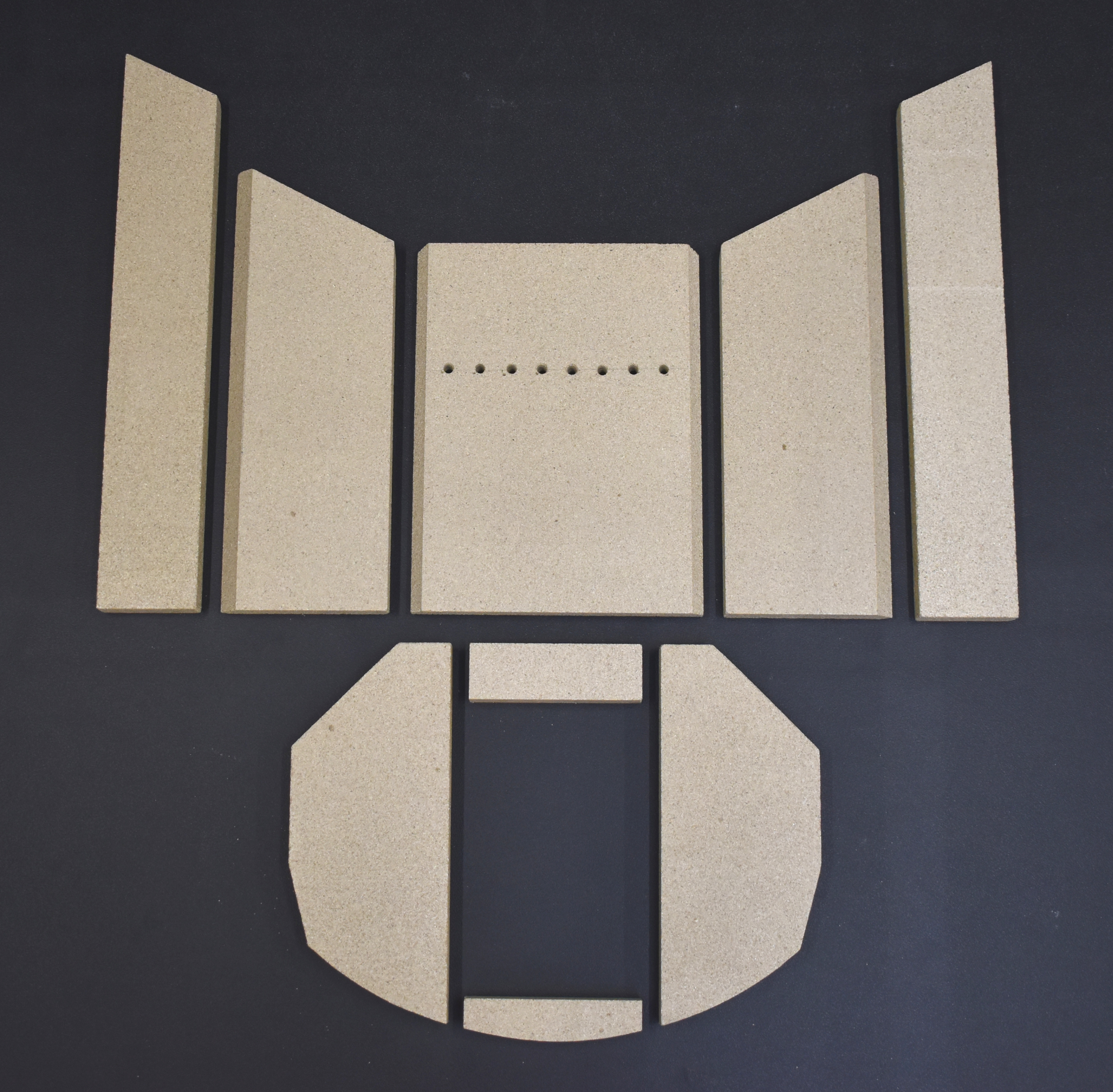

Origineel Bekleding van de verbrandingskamer E voor de Houtkachel Oranier Polar 8 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze bekleding zijn de staande stenen met een golvend oppervlak en de geperforeerde achterwandsteen (250 x 460 mm).
• De ervaring leert dat deze stenen in serie 4 zijn gebruikt.

• 10-delige set

Oranier Polar 8 Type 5448 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen vooraan (155 x 22/34 x 30 mm)
• Bodemsteen links (139 x 330 x 30 mm), Bodemsteen rechts (139 x 330 x 30 mm)
• Zijsteen linksvoor (100 x 512/563 x 25/35 mm), zijsteen linksachter (135 x 456/515 x 25/35 mm)
• Zijsteen rechtsvoor (100 x 512/563 x 25/35 mm), zijsteen rechtsachter (135 x 456/515 x 25/35 mm)
• Achterste muur steen 8-voudig geperforeerd (250 x 460 x 25 mm)
• Spanningsomleiding onder (310/472 x 215 x 25 mm), Spanningsomleiding boven (260/366 x 190 x 25 mm)

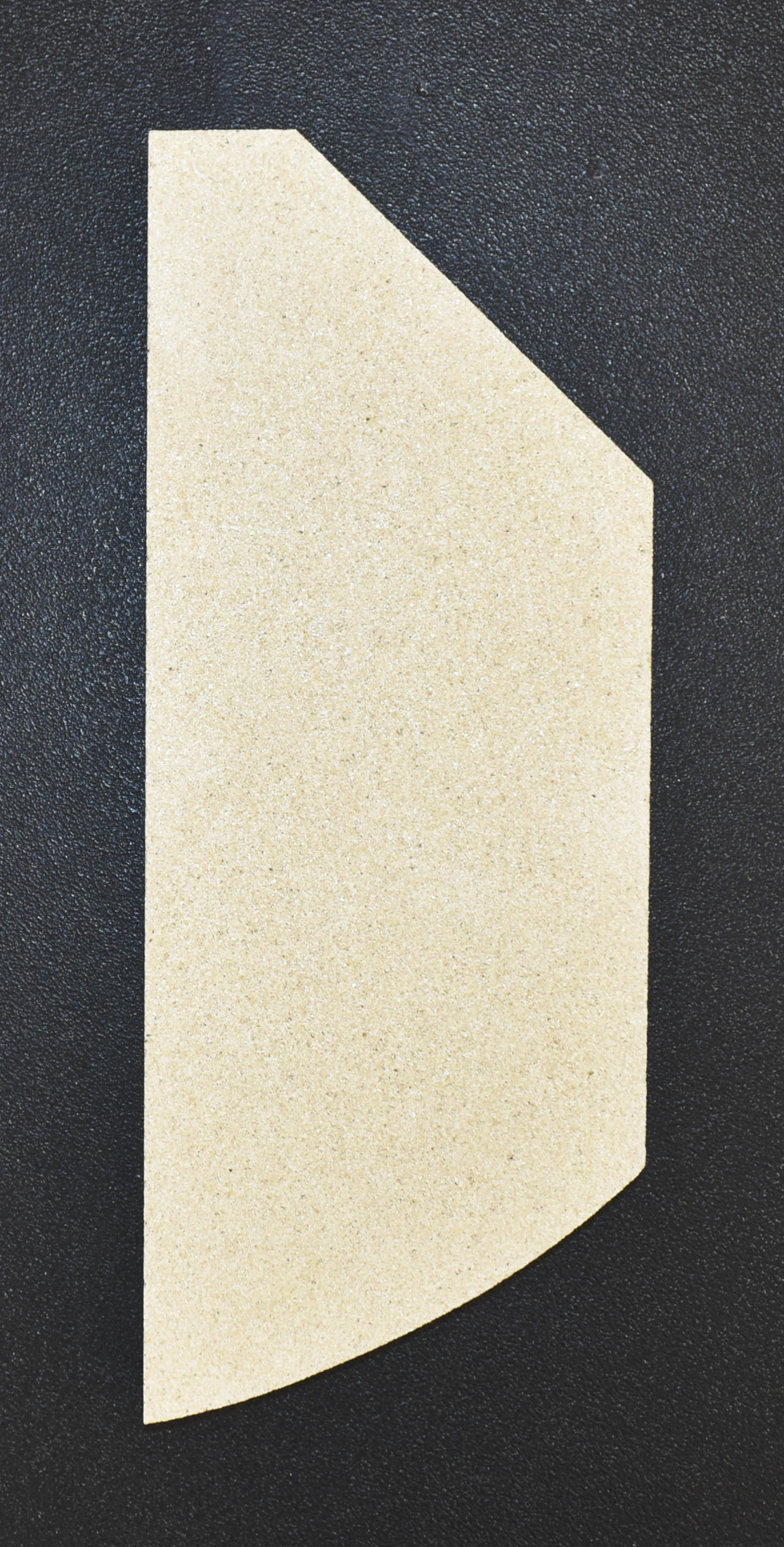

Origineel Bodemsteen rechts B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 139 mm x 363 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.7 in de exploderende weergave

Origineel Bodemsteen links B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 139 mm x 363 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen links C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).

Oranier Polar 8 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 139 mm x 363 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen rechts C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).

Oranier Polar 8 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 139 mm x 363 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.7 in de exploderende weergave

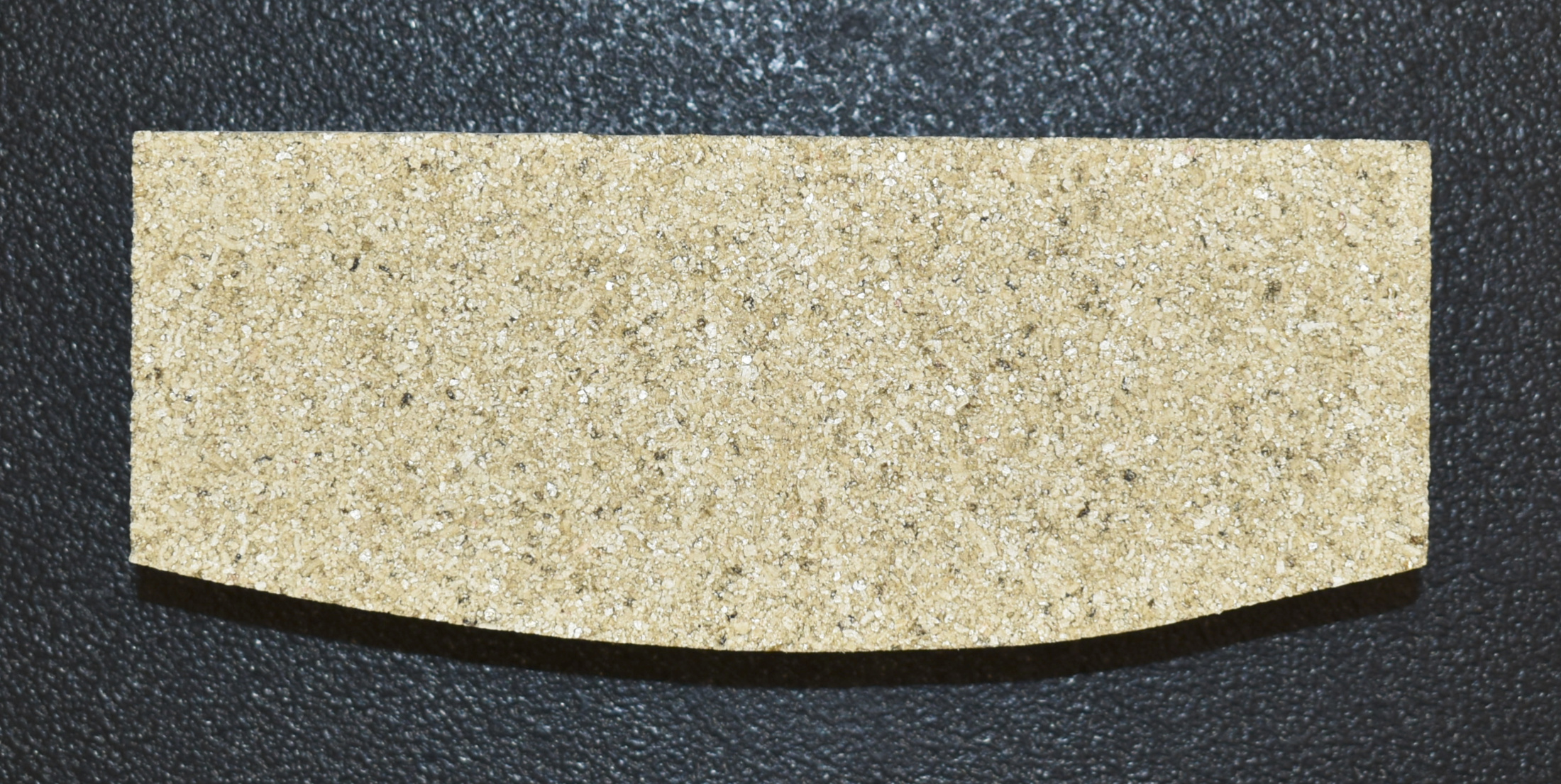

Origineel Bodemsteen voorkant B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 153 mm x 62 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.9 in de exploderende weergave

Origineel Bodemsteen voorkant C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).

Oranier Polar 8 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 153 mm x 62 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.9 in de exploderende weergave

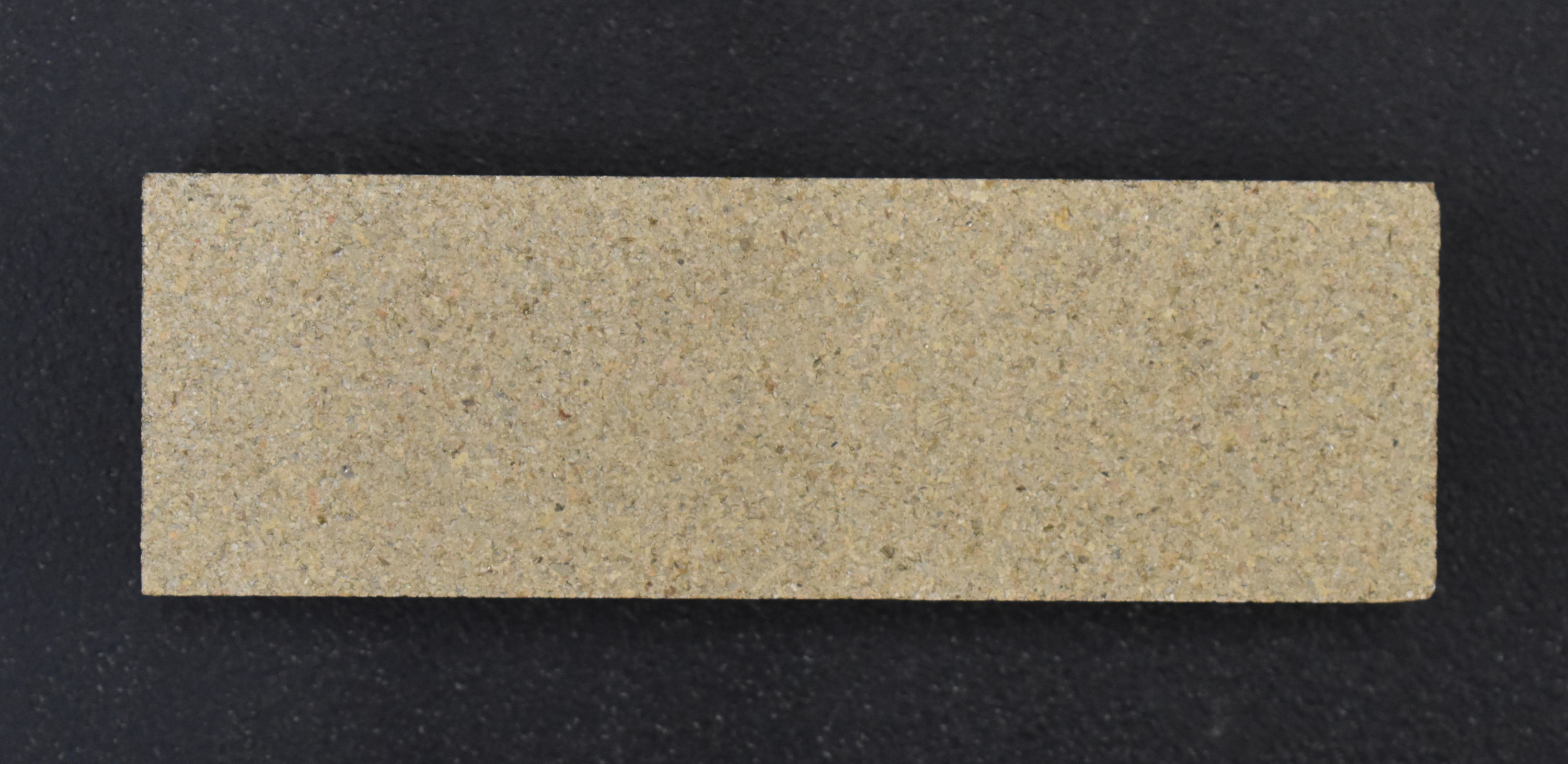

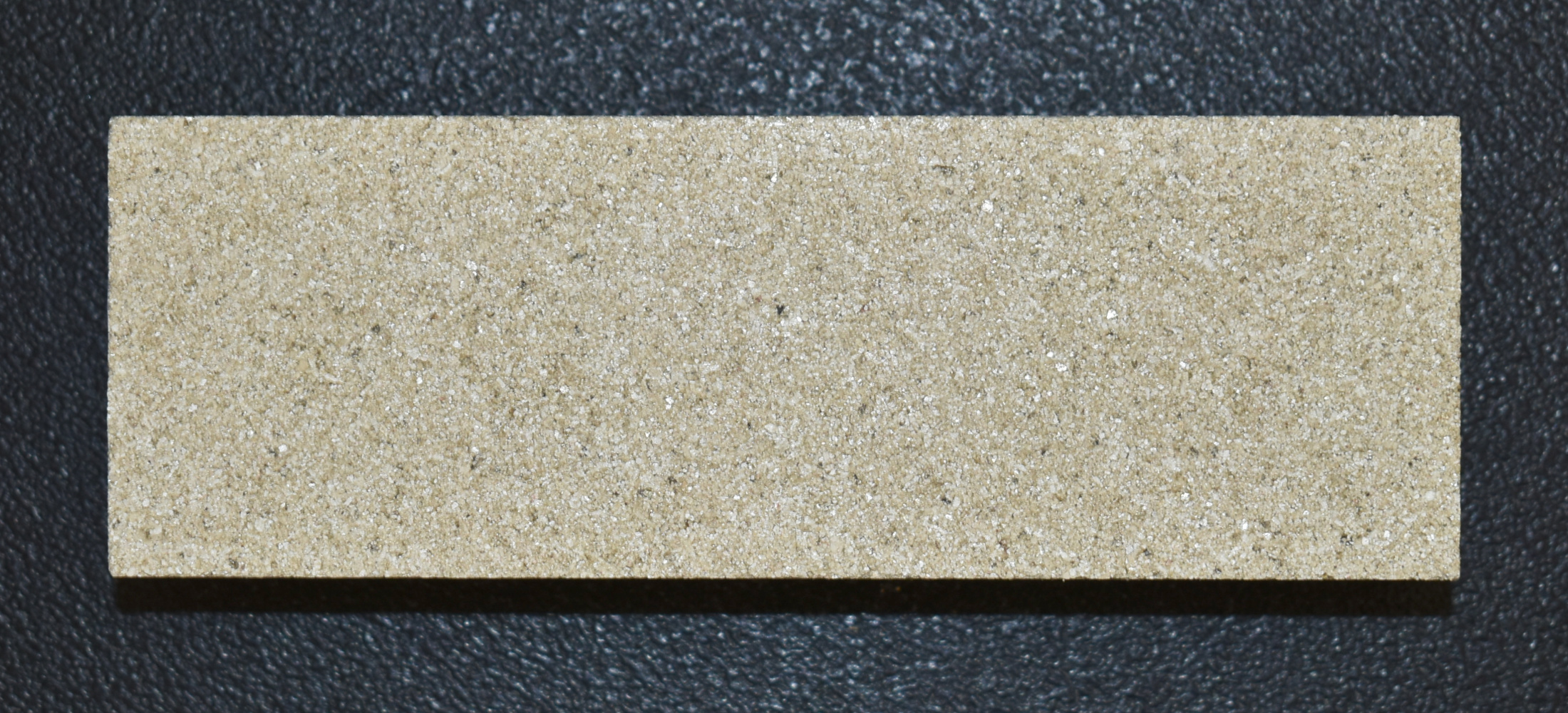

Origineel Bodemsteen achteraan B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245x210x25 mm) en achterwandsteen bovenaan (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

Oranier Polar 8 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 154 mm x 53 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen achteraan C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, waarbij de 2-delige achterwand bestaat uit de geperforeerde achterwandsteen onderaan (264x247x25 mm) en de achterwandsteen bovenaan (264x345x25 mm).

Oranier Polar 8 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 154 mm x 53 mm x 30 mm
• Materiaal Vermiculiet
• Positie 3.8 in de exploderende weergave

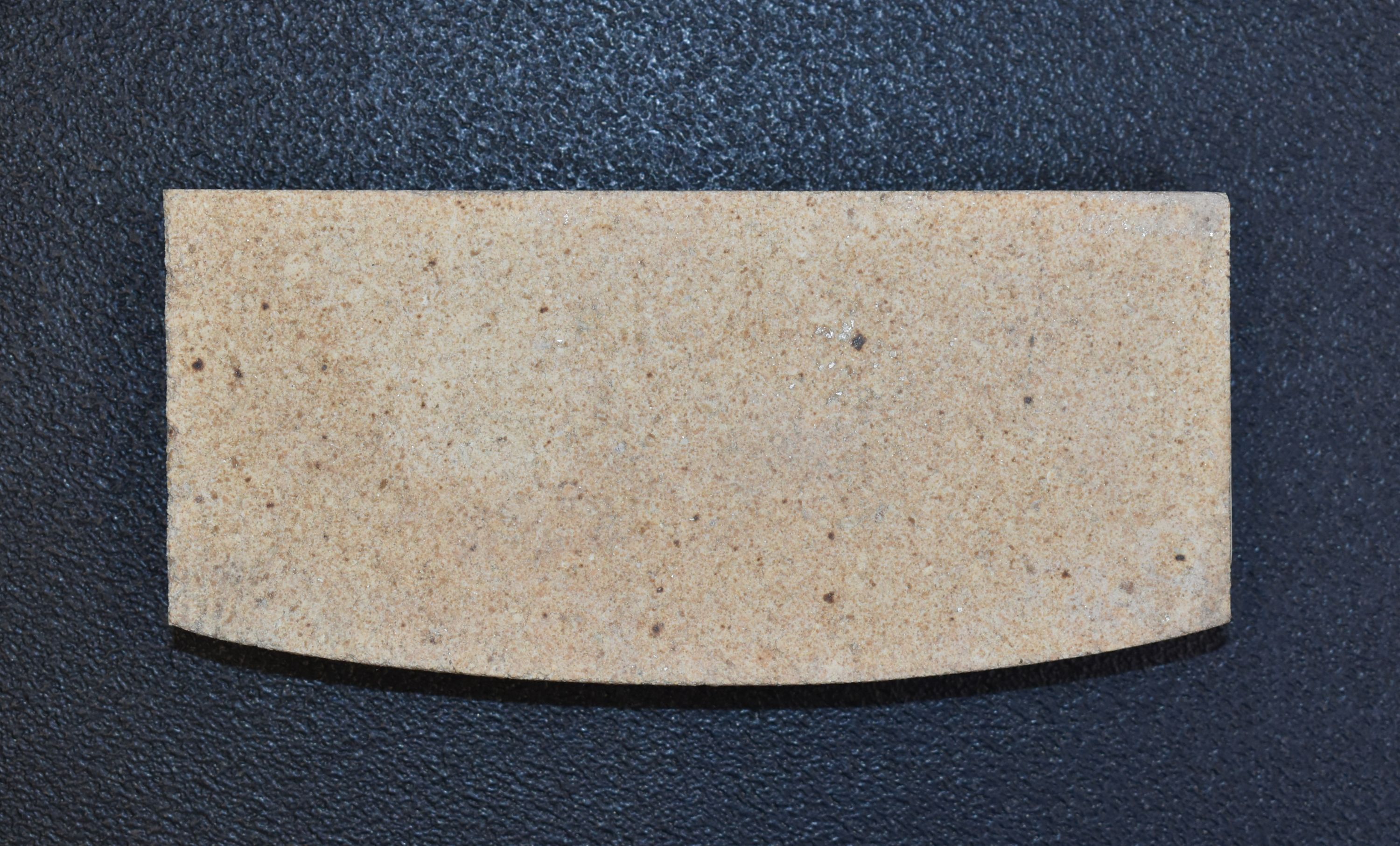

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240x210x25 mm).

Oranier Polar 8 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vuurvaste stenen
• Afmetingen (B/L/H) 150 mm x 70 mm x 30 mm
• Materiaal Chamotte
• Positie 3.9 in de exploderende weergave

Origineel Bodemsteen achteraan A voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze verbrandingskamersteen in de verbrandingskamer is geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240x210x25 mm).

Oranier Polar 8 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 150 mm x 50 mm x 30 mm
• Materiaal Vermiculiet
• Vorm rechthoekig
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen voorkant E voor de Houtkachel Oranier Polar 8 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze steen in serie 4 is gebruikt.

Oranier Polar 8 Type 5448 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 155 mm x 34 mm x 30 mm
• Materiaal Grenamat

Origineel Bodemsteen links D voor de Houtkachel Oranier Polar 8

• Er zijn 6 verschillende bodembloksets voor de Polar 8, zie de afmetingen van de verbrandingskamerblokken.

Oranier Polar 8 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 139 mm x 332 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen Set B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamerstenen zich in de verbrandingskamer bevinden, waarbij de 2-delige achterwand bestaat uit achterwandsteen aan de onderkant (245x210x25 mm) en achterwandsteen aan de bovenkant (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

• 4-delige set

Oranier Polar 8 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 62 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 190/363 x 30 mm), Bodemsteen rechts (139 x 190/363 x 30 mm)

• Posities 3.7, 3.8, 3.9 in de explosietekening

Origineel Bodemsteen Set C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamerstenen zich in de verbrandingskamer bevinden, waarbij de 2-delige achterwand bestaat uit de geperforeerde achtermuursteen onderaan (264x247x25 mm) en de achtermuursteen bovenaan (264x345x25 mm).

• 4-delige set

Oranier Polar 8 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 62 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 190/363 x 30 mm), Bodemsteen rechts (139 x 190/363 x 30 mm)

• Posities 3.7, 3.8, 3.9 in de explosietekening

Origineel Bodemsteen links E voor de Houtkachel Oranier Polar 8 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze steen in serie 4 is gebruikt.

Oranier Polar 8 Type 5448 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 220 mm x 329 mm x 31 mm
• Materiaal Vermiculiet
• Positie 40.1A in de exploderende weergave

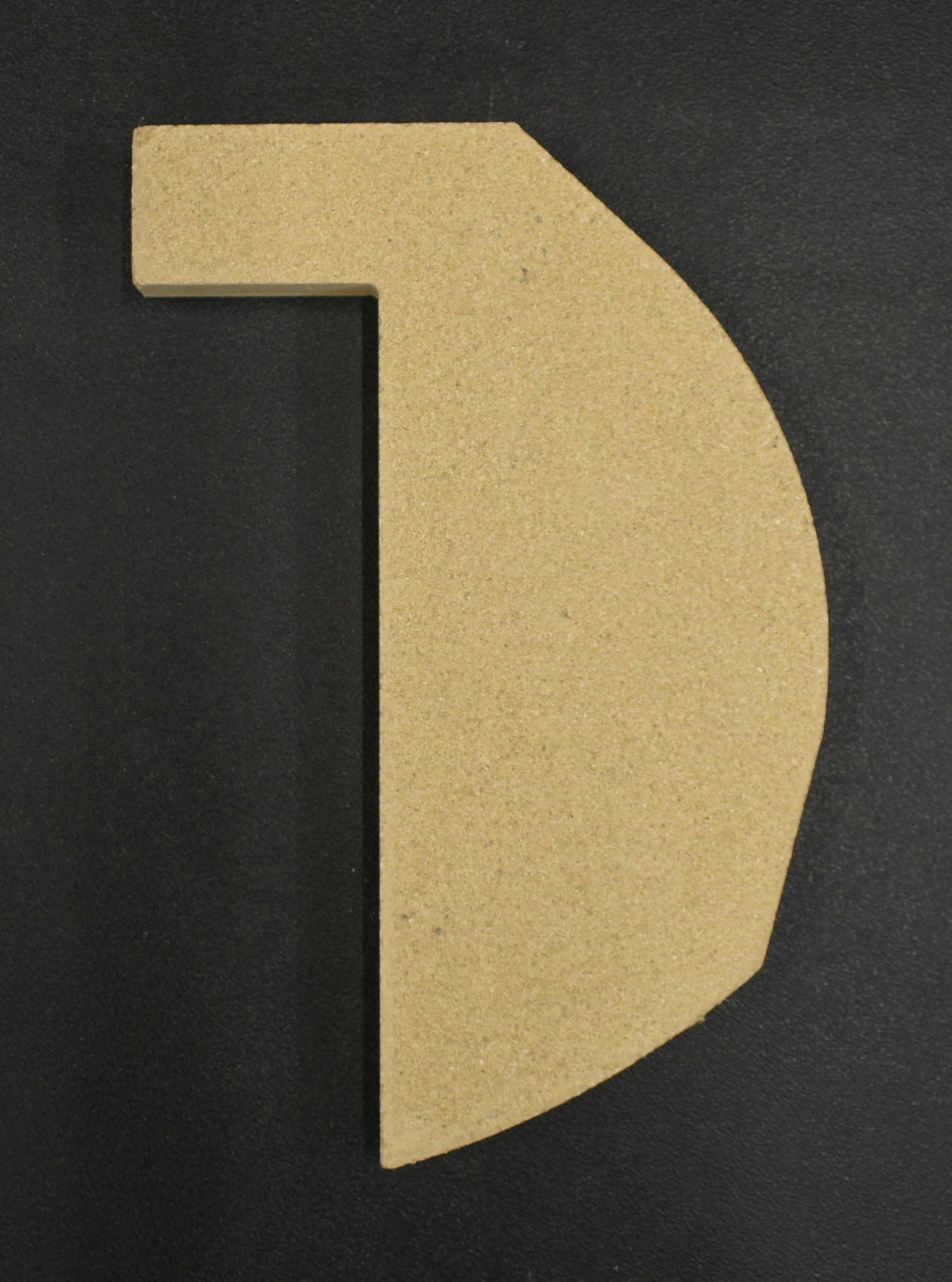

Origineel Bodemsteen rechts E voor de Houtkachel Oranier Polar 8 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze steen in serie 4 is gebruikt.

Oranier Polar 8 Type 5448 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 220 mm x 329 mm x 30 mm
• Materiaal Vermiculiet
• Positie 40.2A in de exploderende weergave

Origineel Spanningsomleiding Set C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamerstenen zich in de verbrandingskamer bevinden, waarbij de 2-delige achterwand bestaat uit de geperforeerde achtermuursteen onderaan (264x247x25 mm) en de achtermuursteen bovenaan (264x345x25 mm).

Oranier Polar 8 Spanningsomleiding Kerngegevens:

• Materiaal vermiculiet
• 2-delige set
• Spanningsomleiding onderaan (433x390x 25 mm)
• Spanningsomleiding boven (370/478 x 140 x 25 mm)
• hittebestendig

Origineel Spanningsomleiding Set D voor de Houtkachel Oranier Polar 8

• Er zijn verschillende treinomleidingen voor dit model. Zie de afmetingen van de brandkamerstenen.

• 2-delige set

Oranier Polar 8 Spanningsomleiding Kerngegevens:

• Materiaal Grenamat
• 2-delige set
• Spanningsomleiding boven (366 x 190 x 25 mm)
• Spanningsomleiding boven (175/280 x 170 x 25 mm)
• hittebestendig

Origineel Spanningsomleiding Set E voor de Houtkachel Oranier Polar 8 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze stenen in serie 4 zijn gebruikt.

• 2-delige set

Oranier Polar 8 Type 5448 Spanningsomleiding Kerngegevens:

• Rookgasomleiding, Rookafleider
• Materiaal Grenamat
• Positie 40.1C und 40.2C in de exploderende weergave

Origineel Bodemsteen achteraan D voor de Houtkachel Oranier Polar 8

• Er zijn 6 verschillende bodembloksets voor de Polar 8, zie de afmetingen van de verbrandingskamerblokken.

Oranier Polar 8 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 154 mm x 53 mm x 30 mm
• Materiaal Vermiculiet

Origineel Zijsteen Set A voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer zijn geïnstalleerd, waarvan de achterwand uit één stuk bestaat uit een ongeperforeerde achterwandsteen (240x210x25 mm).

• 5-delige set

Oranier Polar 8 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (112 x 420/460 x 25 mm), zijsteen linksachter (135 x 420 x 25 mm)
• Zijsteen rechtsvoor (112 x 420/460 x 25 mm), zijsteen rechtsachter (135 x 420 x 25 mm)
• ongeperforeerde Achterste muur steen (240 x 210 x 25 mm)

• Items 3.2, 3.3, 3.4 in de explosietekening

Origineel Zijsteen Set B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamerstenen zich in de verbrandingskamer bevinden, waarbij de 2-delige achterwand bestaat uit achterwandsteen onderaan (245 x 210 x 25 mm) en achterwandsteen bovenaan (245 x 385 x 25 mm). Meestal zit er een stalen strip tussen de twee platen.
• Om het aantal verbrandingskamerstenen te zien, raden wij aan om de onderste trekdeflector te verwijderen. (sommige stenen zitten erachter)

• 10-delige set

Oranier Polar 8 Zijsteen Kerngegevens:

• 10 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Achterste muur steen onder (245 x 210 x 25 mm), Achterste muur steen boven (245 x 385 x 25 mm)
• Zijsteen links voorkant boven (115 x 230 x 25 mm), Zijsteen links voorkant onder (115 x 440 x 25 mm)
• Zijsteen linksachter boven (137 x 334 x 25 mm), zijsteen linksachter onder (137 x 334 x 25 mm)
• Zijsteen rechtsvoor boven (115 x 230 x 25 mm), zijsteen rechtsvoor onder (115 x 440 x 25 mm)
• Zijsteen rechtsachter boven (137 x 334 x 25 mm), zijsteen rechtsachter onder (137 x 334 x 25 mm)

• Items 3.1, 3.2, 3.3, 3.4, 3.10, 3.11 in de explosietekening

Origineel Zijsteen Set C voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamerstenen zich in de verbrandingskamer bevinden, waarbij de 2-delige achterwand bestaat uit de geperforeerde achtermuursteen onderaan (264 x 247 x 25 mm) en de achtermuursteen bovenaan (264 x 345 x 25 mm).
• De ervaring leert dat de geperforeerde achterwandsteen aan de onderzijde niet geschikt is voor modellen van de Z-serie. De gaten in het lichaam van de Z-serie zijn ca. 10 mm hoger gerangschikt dan de gaten van deze brandkamersteen.

• 10-delige set

Oranier Polar 8 Zijsteen Kerngegevens:

• 10 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• geperforeerde Achterste muur steen onder (264 x 247 x 25 mm), Achterste muur steen boven (264 x 345 x 25 mm)
• Zijsteen links voorkant boven (115 x 230 x 25 mm), Zijsteen links voorkant onder (115 x 440 x 25 mm)
• Zijsteen linksachter boven (137 x 334 x 25 mm), zijsteen linksachter onder (137 x 334 x 25 mm)
• Zijsteen rechtsvoor boven (115 x 230 x 25 mm), zijsteen rechtsvoor onder (115 x 440 x 25 mm)

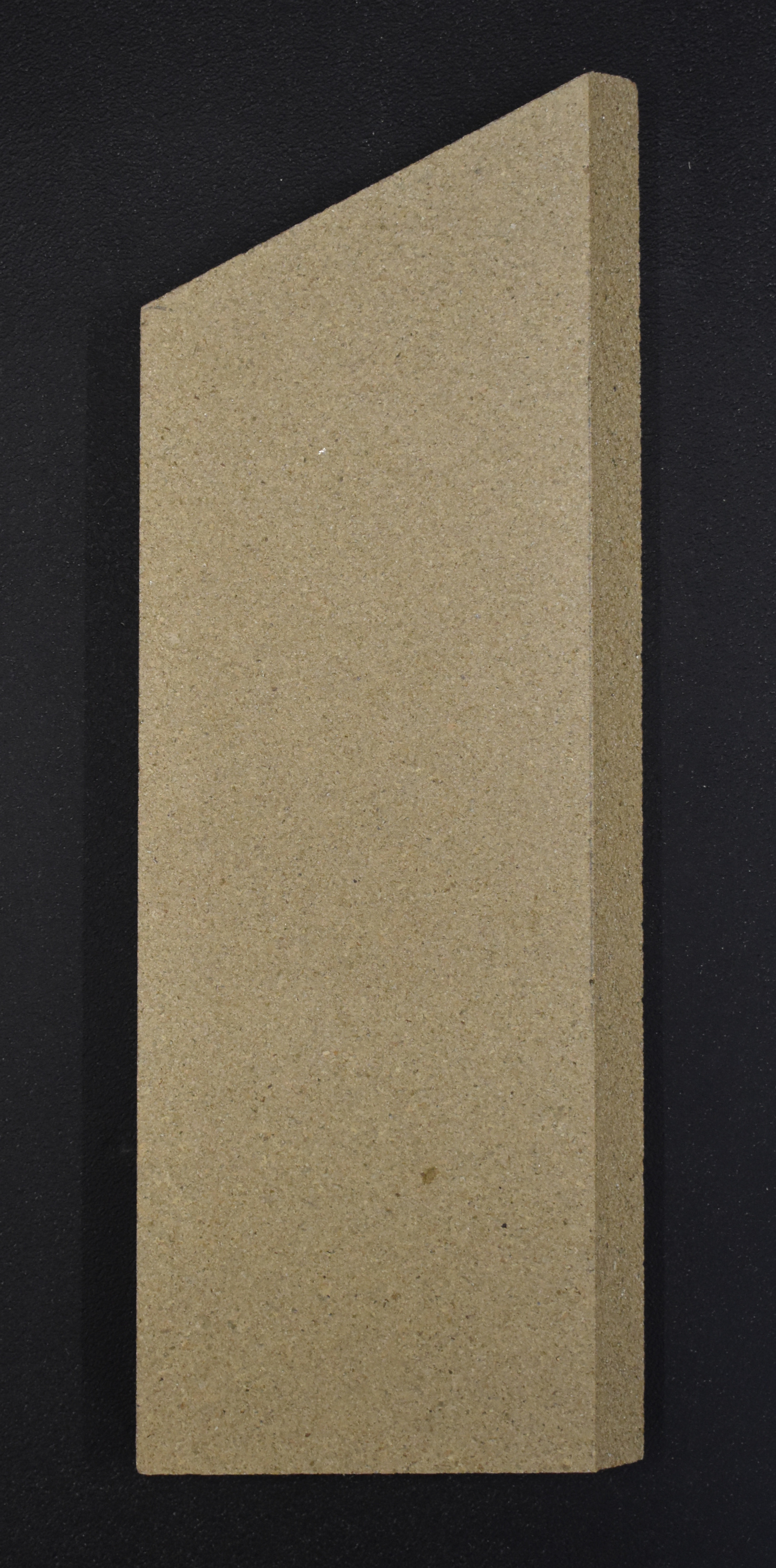

• Zijsteen rechtsachter boven (137 x 334 x 25 mm), zijsteen rechtsachter onder (137 x 334 x 25 mm)

• Items 3.1, 3.2, 3.3, 3.4, 3.10, 3.11 in de explosietekening

Origineel Zijsteen Set E voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze stenen in serie 4 zijn gebruikt.

• 5-delige set

Oranier Polar 8 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (100 x 512/563 x 25/35 mm)
• Zijsteen links achter (135 x 456/515 x 25/35 mm)
• Zijsteen rechtsvoor (100 x 512/563 x 25/35 mm)
• Zijsteen rechtsachter (135 x 456/515 x 25/35 mm)
• 8-gaats Achterste muur steen (250 x 460 x 25 mm)

• Positie 40B in de explosietekening

Schijfafdichting A voor de Houtkachel Oranier Polar 8 Type 4654-8

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze glasafdichting is 2-delig. In het bovenste gedeelte is een ander afdichtingskoord geïnstalleerd dan aan de zijkanten en onderzijde.

• 2-delige set

Oranier Polar 8 Type 4654-8 Schijfafdichting Kerngegevens:

• zelfklevende holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 3 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Lengte 1 m

Origineel Schijfafdichting Set A voor de Houtkachel Oranier Polar 8

• Voor dit model zijn er verschillende schijfverzegelingen. Raadpleeg het type van uw schijfhouder. (rails of klemmen)
• Deze set is inclusief schijfhouderklemmen.

• 23-delige set

Oranier Polar 8 Schijfafdichting Kerngegevens:

• 23 stuks

• Holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m
• zelfklevend

• Lipafdichting
• is bovenop gemonteerd
• Lengte 1 m
• zelfklevend

• Lijm
• 17 ml, buis
• hittebestendig

• Bind voor de zegeluiteinden
• 2 stroken

• Antislipbescherming voor het raam (U-plaat)
• 6 stuks

• Moer van messing
• 6 stuks

• Schijfhouder / klem (geperforeerde hoek)
• 6 stuks

De ruitafdichting zorgt ervoor dat de kijkruit optimaal op het ovenlichaam en op de glashouders rust, zodat het deurglas voldoende ruimte heeft voor uitzetting.

Origineel Bodemsteen Set E voor de Houtkachel Oranier Polar 8 Type 5448

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Geschikt voor de verbrandingskamer, waarin de staande stenen een golvend oppervlak hebben en de geperforeerde achterwandsteen 250 x 460 mm meet.
• De ervaring leert dat deze stenen in serie 4 zijn gebruikt.

• 3-delige set

Oranier Polar 8 Type 5448 Bodemsteen Kerngegevens:

• 3 stukken
• Verbrandingskamerstenen

• Materiaal vermiculiet
• Bodemsteen vooraan (155 x 22/34 x 30 mm)

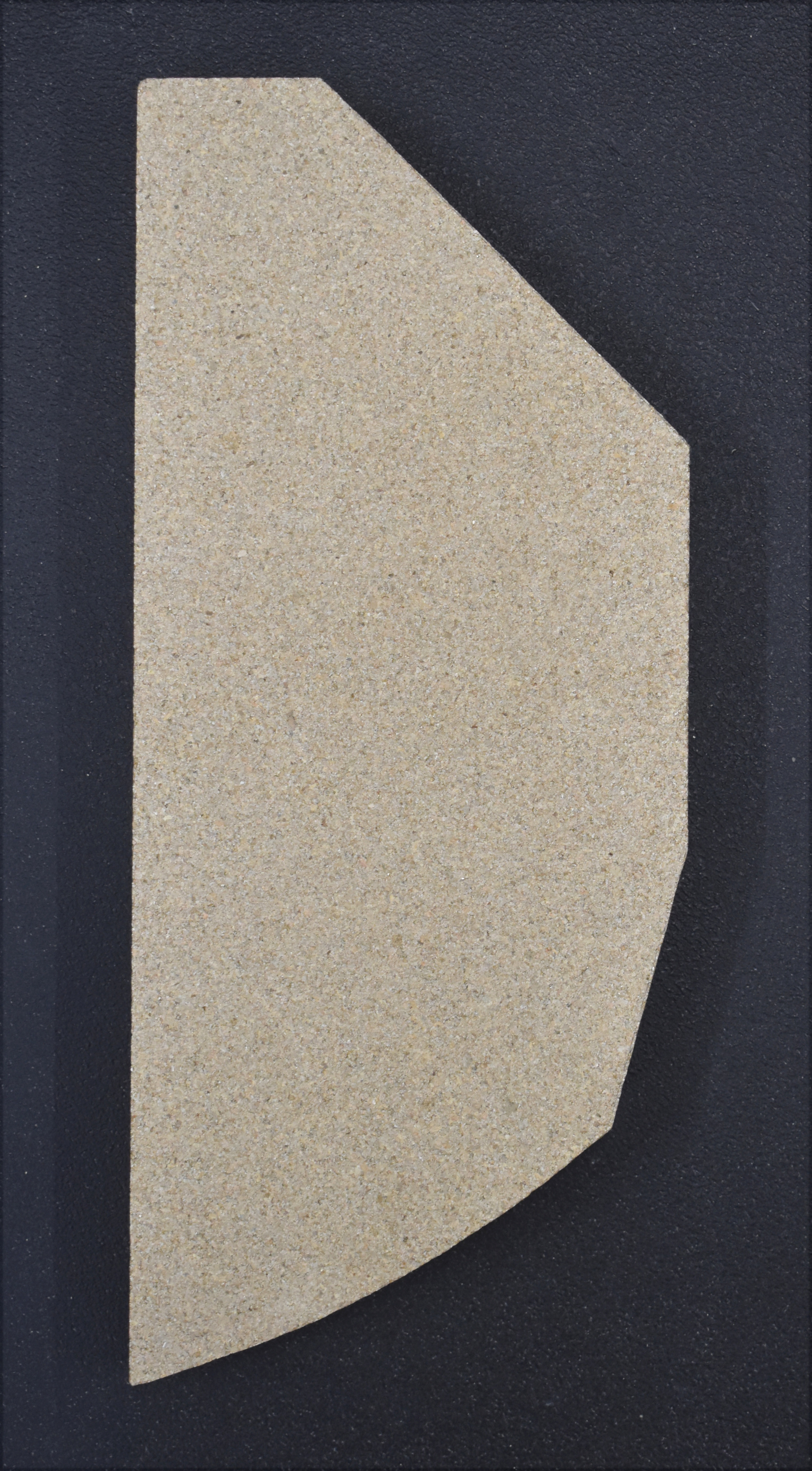

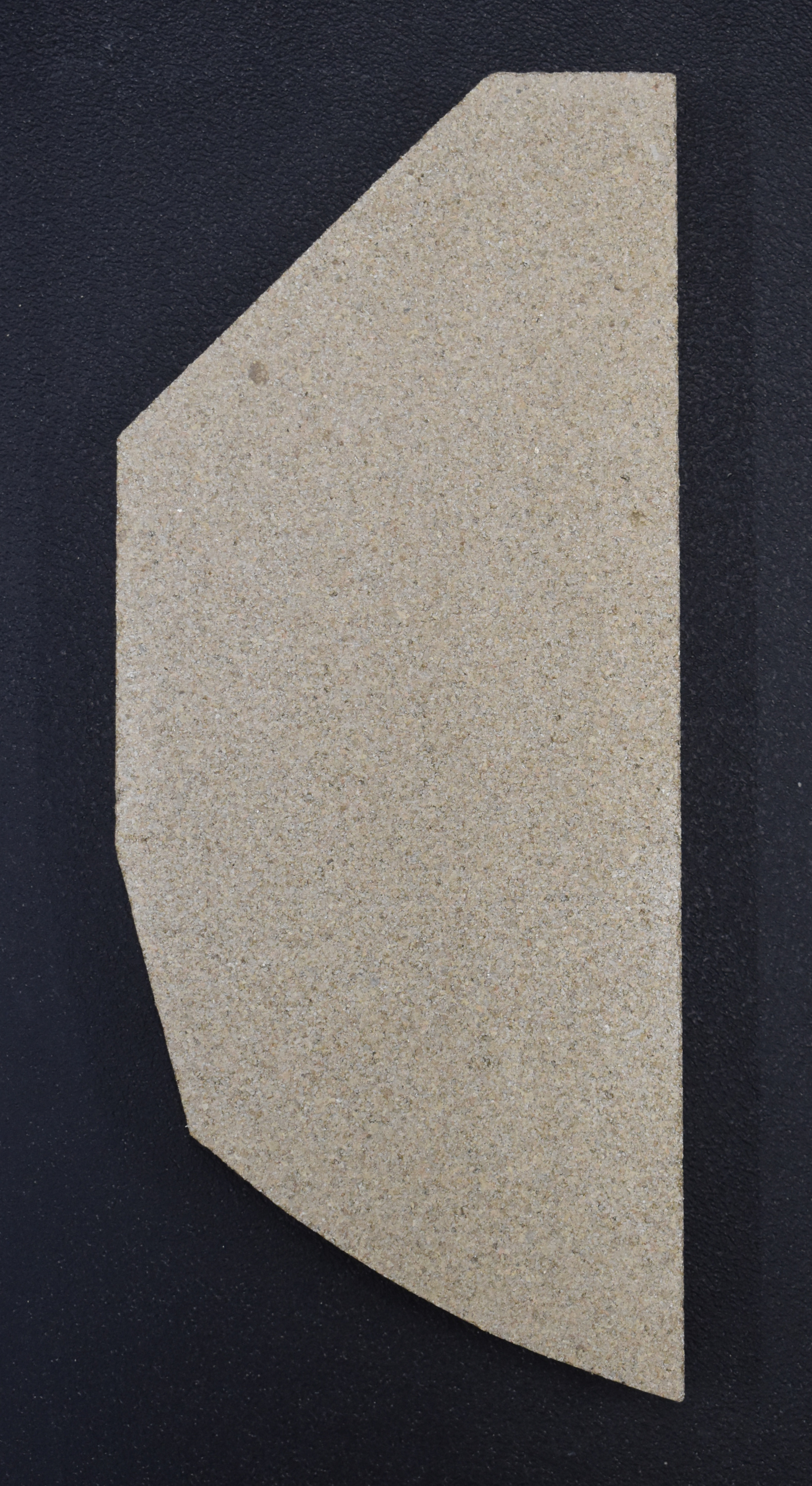

• Bodemsteen links (139 x 330 x 30 mm), Bodemsteen rechts (139 x 330 x 30 mm)
• Positie 40A in de explosietekening

Origineel Bodemsteen Set D voor de Houtkachel Oranier Polar 8

• 4-delige set

Oranier Polar 8 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 36 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 332 mm), Bodemsteen rechts (139 x 332 mm)

Origineel Spanningsomleiding Set B voor de Houtkachel Oranier Polar 8

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring leert dat deze brandkamerstenen zich in de verbrandingskamer bevinden, waarbij de 2-delige achterwand bestaat uit achterwandsteen aan de onderkant (245x210x25 mm) en achterwandsteen aan de bovenkant (245x385x25 mm). Meestal zit er een stalen strip tussen de twee platen.

• 2-delige set

Oranier Polar 8 Spanningsomleiding Kerngegevens:

• 2 stukken
• Rookgeleiders, schotten

• Materiaal vermiculiet
• Spanningsomleiding onderaan (240/430 x 370 x 25 mm)
• Spanningsomleiding boven (370/478 x 140 x 25 mm)

• Posities 22 en 23 in de explosietekening

Schijfafdichting C voor de Houtkachel Oranier Polar 8 Type 4654-8 Calanda

Oranier Polar 8 Type 4654-8 Calanda Schijfafdichting Kerngegevens:

• Glasafdichting, Afdichtingskoord
• Zelfklevende afdichting
• Afmetingen (B/H) 10 mm x 2 mm
• Lengte 3,00 m
• zelfklevend
• Positie 1.5 in de exploderende weergave

Origineel Bekleding van de verbrandingskamer F voor de Houtkachel Oranier Polar 8 Type 4654-8 Serie III Calanda

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• Opvallend aan deze baksteenbekleding is de Bodemsteen voorkant (155 x 34 x 30 mm).

• 11-delige set

Oranier Polar 8 Type 4654-8 Serie III Calanda Bekleding van de verbrandingskamer Kerngegevens:

• 11 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (155 x 22/34 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 332 x 30 mm), Bodemsteen rechts (139 x 332 x 30 mm)
• Zijsteen linksvoor (95 x 520/568 x 25 mm), zijsteen rechtsvoor (95 x 520/568 x 25 mm)
• Zijsteen links achter (137 x 468/520 x 25 mm), zijsteen rechts achter (137 x 468/520 x 25 mm)
• Achterste muur steen (264 x 470 x 25 mm)
• Spanningsomleiding onder (300/463 x 215 x 25 mm), Spanningsomleiding boven (260/366 x 190 x 25)

Origineel Bekleding van de verbrandingskamer A voor de Houtkachel Oranier Polar 8Z

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze bakstenen bekleding is de 2-delige achterwand. Deze bestaat uit de geperforeerde achtermuursteen onderaan (264 x 247 x 25 mm) en de achtermuursteen bovenaan (264 x 345 x 25 mm).
• De ervaring leert dat de geperforeerde achterwandsteen aan de onderzijde niet geschikt is voor modellen van de Z-serie. De gaten in het lichaam van de Z-serie zijn ca. 10 mm hoger gerangschikt dan de gaten van deze brandkamersteen.
• Om het aantal verbrandingskamerstenen te zien, raden wij aan om de onderste trekdeflector te verwijderen. (sommige stenen zitten erachter)

• 16-delige set

Oranier Polar 8Z Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 62 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 190/363 x 30 mm), Bodemsteen rechts (139 x 190/363 x 30 mm)
• Achterste muur steen geperforeerd onder (264 x 247 x 25 mm), Achterste muur steen boven (264 x 345 x 25 mm)
• Zijsteen links voorkant boven (115 x 230 x 25 mm), Zijsteen links voorkant onder (115 x 440 x 25 mm)
• Zijsteen linksachter boven (137 x 334 x 25 mm), zijsteen linksachter onder (137 x 334 x 25 mm)
• Zijsteen rechtsvoor boven (115 x 230 x 25 mm), zijsteen rechtsvoor onder (115 x 440 x 25 mm)
• Zijsteen rechtsachter boven (137 x 334 x 25 mm), zijsteen rechtsachter onder (137 x 334 x 25 mm)
• Spanningsomleiding onder (433 x 390 x 25 mm), Spanningsomleiding boven (370/478 x 140 x 25 mm)

Origineel Venster A voor de Houtkachel Oranier Polar 8Z

• Er zijn twee verschillende lenzen voor de Polar 8Z.
• Geschikt voor modellen met een enkel slot (de deur sluit op één punt op de carrosserie)

Oranier Polar 8Z Venster Kerngegevens:

• Glaskeramiek, Deurglas
• Afmetingen (B/L/H) 456 mm x 550 mm x 4 mm
• Booglengte 500 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Origineel Schijfafdichting Set voor de Houtkachel Oranier Polar 8Z

• Voor dit model zijn er verschillende schijfverzegelingen. Raadpleeg het type van uw schijfhouder. (rails of klemmen)
• Deze set is inclusief schijfhouderklemmen.

• 23-delige set

Oranier Polar 8Z Schijfafdichting Kerngegevens:

• Holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m
• zelfklevend

• Lipafdichting
• is bovenop gemonteerd
• Lengte 1 m
• zelfklevend

• Lijm
• 17 ml, buis
• hittebestendig

• Bind voor de zegeluiteinden
• 2 stroken

• Antislipbescherming voor het raam (U-plaat)
• 6 stuks

• Moer van messing
• 6 stuks

• Schijfhouder / klem (geperforeerde hoek)
• 6 stuks

Origineel Achterste muur steen onder voor de Houtkachel Oranier Polar 8Z

Oranier Polar 8Z Achterste muur steen onder Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Vermiculietsteen
• Afmetingen (B/L/H) 264 mm x 247 mm x 25 mm
• Materiaal Vermiculiet
• 8-voudig geperforeerd

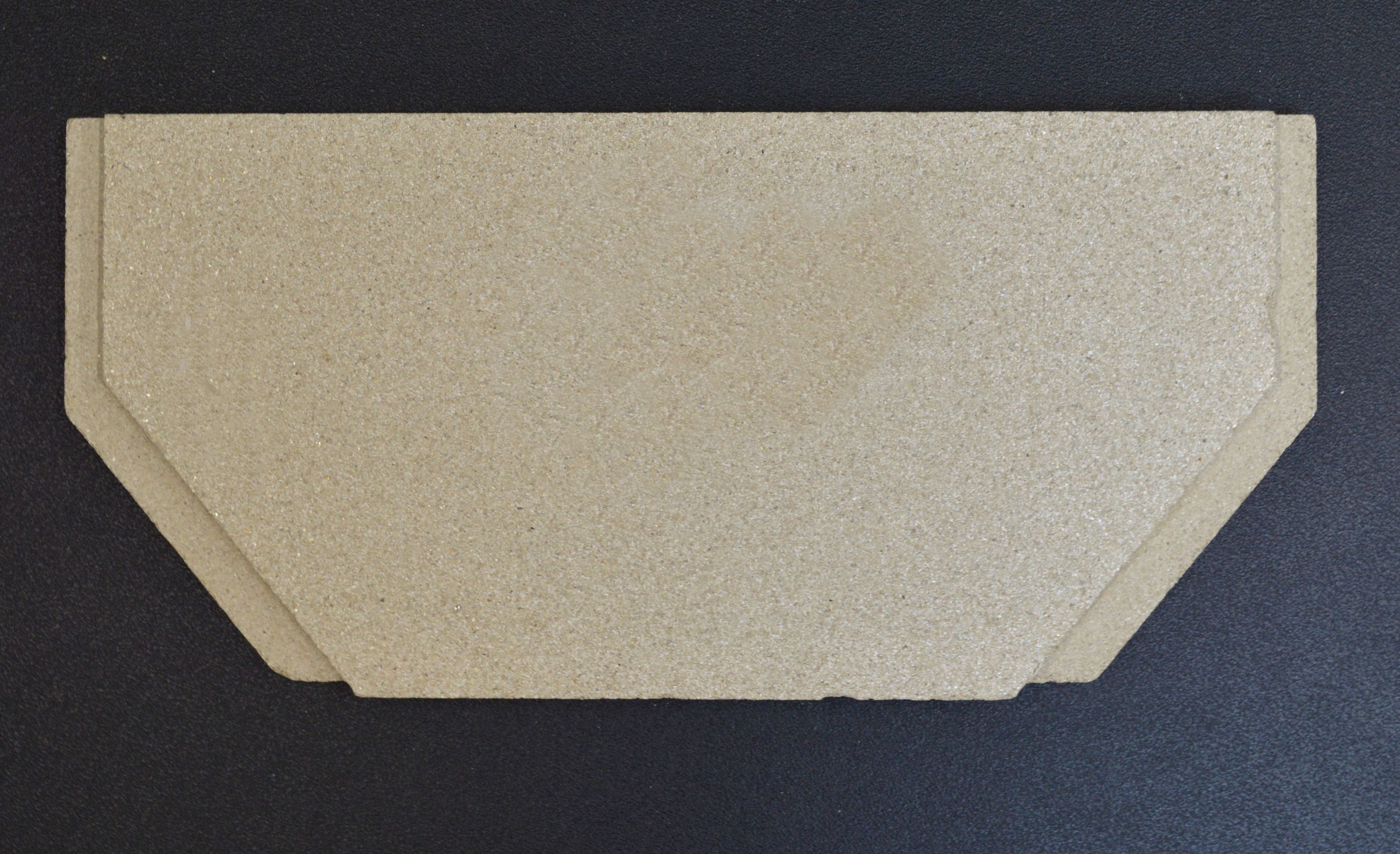

Origineel Spanningsomleiding onder voor de Houtkachel Oranier Polar 8Z

Oranier Polar 8Z Spanningsomleiding onder Kerngegevens:

• Scheidingswand, Rookafleider
• Vermiculietsteen
• Afmetingen (B/L/H) 390 mm x 433 mm x 25 mm
• Materiaal Vermiculiet
• Positie 22 in de exploderende weergave

Deurafdichting voor de Houtkachel Oranier Polar 8Z

• Wij adviseren een brandwerende lijm, die de installatie kan vergemakkelijken - door selectieve toepassing.
• We bieden ook extra sealbinders aan die rafelen voorkomen.

Oranier Polar 8Z Deurafdichting Kerngegevens:

• Deurscharnier, Afdichtingskoord
• Lengte 3,00 m
• Diameter 10 mm

Origineel Venster B voor de Houtkachel Oranier Polar 8Z

• Er zijn twee verschillende lenzen voor de Polar 8Z.
• Geschikt voor modellen met een dubbele vergrendeling (de deur sluit op twee punten van de carrosserie)

Oranier Polar 8Z Venster Kerngegevens:

• Deurglas, Kijkvenster
• Afmetingen (B/L/H) 430 mm x 542 mm x 4 mm
• Booglengte 465 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Afdichting voor Schijfhouder voor de Houtkachel Oranier Polar 8 Type 4654-8

• Deze afdichting is voldoende voor beide schijfhouders

Oranier Polar 8 Type 4654-8 Afdichting voor Schijfhouder Kerngegevens:

• Afdichtingskoord, Afdichtingstape
• Holle koordafdichting
• Lengte 1,00 m
• Diameter 6 mm
• zelfklevend

Origineel Bekleding van de verbrandingskamer B voor de Houtkachel Oranier Polar 8Z

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze baksteenbekleding is de 2-delige achtermuur, die bestaat uit een achtermuursteen onderaan (245 x 210 x 25 mm) en een achtermuursteen bovenaan (245 x 385 x 25 mm).
• De ervaring leert dat er een stalen strip tussen de twee achtermuurstenen zit.
• Om het aantal verbrandingskamerstenen te zien, raden wij aan om de onderste trekdeflector te verwijderen. (sommige stenen zitten erachter)

• 16-delige set

Oranier Polar 8Z Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (153 x 62 x 30 mm), Bodemsteen achterzijde (154 x 53 x 30 mm)
• Bodemsteen links (139 x 190/363 x 30 mm), Bodemsteen rechts (139 x 190/363 x 30 mm)
• Achterste muur steen onder (245 x 210 x 25 mm), Achterste muur steen boven (245 x 385 x 25 mm)
• Zijsteen links voorkant boven (115 x 230 x 25 mm), Zijsteen links voorkant onder (115 x 440 x 25 mm)
• Zijsteen linksachter boven (137 x 334 x 25 mm), zijsteen linksachter onder (137 x 334 x 25 mm)
• Zijsteen rechtsvoor boven (115 x 230 x 25 mm), zijsteen rechtsvoor onder (115 x 440 x 25 mm)
• Zijsteen rechtsachter boven (137 x 334 x 25 mm), zijsteen rechtsachter onder (137 x 334 x 25 mm)
• Spanningsomleiding onder (240/430 x 370 x 25 mm), Spanningsomleiding boven (370/478 x 140 x 25 mm)

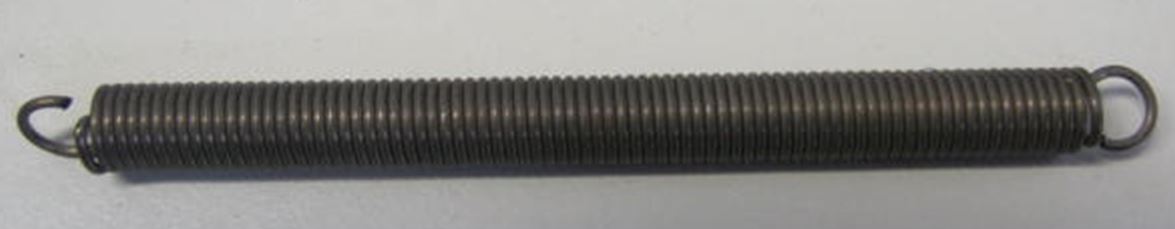

Origineel Deurveer voor de Houtkachel Oranier Polar 8Z

Oranier Polar 8Z Deurveer Kerngegevens:

• Verwarmingsdeurveer, Trekveer
• Lengte 9,5 cm
• Diameter 7,5 mm

Origineel Bekleding van de verbrandingskamer G voor de Houtkachel Oranier Polar 8 Type 5448 IV Calanda

• 9-delige set

Oranier Polar 8 Type 5448 IV Calanda Bekleding van de verbrandingskamer Kerngegevens:

• Vuurhaardstenen, vuurhaardstenen
• Materiaal vermiculiet

• Geslepen steen voor (152 x 35 x 30 mm), geslepen steen achter (152 x 50 x 30 mm)
• Onderste steen links (139 x 328 x 30 mm), onderste steen rechts (139 x 328 x 30 mm)
• Zijsteen links voor (90 x 534 x 25 mm), zijsteen rechts voor (90 x 534 x 25 mm)
• Zijsteen links achter (152 x 419 x 25 mm), zijsteen rechts achter (152 x 419 x 25 mm)
• Achterwandsteen (262 x 346 x 25 mm)

Deurafdichting C voor de Houtkachel Oranier Polar 8

• Oriënteer u op het zegeltype. Deze pakking is een platte koord pakking
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Polar 8 Deurafdichting Kerngegevens:

• Afdichtingskoord, Afdichting
• Koordafdichting
• Afmetingen (B/H) 10 mm x 6 mm
• Lengte 3,00 m

Schijfafdichting D voor de Houtkachel Oranier Polar 8

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze glasafdichting is 2-delig. In het bovenste gedeelte is een ander afdichtingskoord geïnstalleerd dan aan de zijkanten en onderzijde.

• 2-delige set

Oranier Polar 8 Schijfafdichting Kerngegevens:

• zelfklevende platte afdichting
• is links, rechts, onder gemonteerd
• Afmetingen 10 x 2 mm
• Lengte 3 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Afmetingen 16 x 6 mm
• Lengte 1 m

Origineel Zijsteen links voorkant G voor de Houtkachel Oranier Polar 8 Type 5448 IV Calanda

Oranier Polar 8 Type 5448 IV Calanda Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 90 mm x 534 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts voorkant G voor de Houtkachel Oranier Polar 8 Type 5448 IV Calanda

Oranier Polar 8 Type 5448 IV Calanda Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 90 mm x 534 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links achteraan G voor de Houtkachel Oranier Polar 8 Type 5448 IV Calanda

Oranier Polar 8 Type 5448 IV Calanda Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 152 mm x 419 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts achteraan G voor de Houtkachel Oranier Polar 8 Type 5448 IV Calanda

Oranier Polar 8 Type 5448 IV Calanda Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 152 mm x 419 mm x 25 mm
• Materiaal Vermiculiet

Origineel Bodemsteen achteraan G voor de Houtkachel Oranier Polar 8 Type 5448 IV Calanda

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.

Oranier Polar 8 Type 5448 IV Calanda Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 150 mm x 50 mm x 30 mm
• Materiaal Vermiculiet
• Vorm rechthoekig

Origineel Bodemsteen voorkant G voor de Houtkachel Oranier Polar 8 Type 5448 IV Calanda

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.

Oranier Polar 8 Type 5448 IV Calanda Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 150 mm x 35 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen links G voor de Houtkachel Oranier Polar 8 Type 5448 IV Calanda

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.

Oranier Polar 8 Type 5448 IV Calanda Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 139 mm x 328 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen rechts G voor de Houtkachel Oranier Polar 8 Type 5448 IV Calanda

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.

Oranier Polar 8 Type 5448 IV Calanda Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 139 mm x 328 mm x 30 mm
• Materiaal Vermiculiet

Origineel Achterste muur steen links G voor de Houtkachel Oranier Polar 8 Type 5448 IV Calanda

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.

Oranier Polar 8 Type 5448 IV Calanda Achterste muur steen links Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 262 mm x 346 mm x 25 mm
• Materiaal Vermiculiet
• Vorm rechthoekig

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
