Onderdelen voor Oranier Pori 5 Houtkachel

Origineel Spanningsomleiding boven C voor de Houtkachel Oranier Pori 5

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori 5 Spanningsomleiding boven Kerngegevens:

• Scheidingswand, Rookafleider
• Afmetingen (B/L/H) 280 mm x 170 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.11 in de exploderende weergave

Origineel Spanningsomleiding boven A voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, met als opvallende kenmerken de volgende stenen: baksteen voor de onderkant (134x51x30 mm), baksteen voor de onderkant (93 x 157/267 x 30 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm)

Oranier Pori 5 Type 4671 Spanningsomleiding boven Kerngegevens:

• Scheidingswand, Omleiding
• Afmetingen (B/L/H) 280 mm x 170 mm x 25 mm
• Materiaal Vermiculiet
• Positie 21.4 in de exploderende weergave

Origineel Spanningsomleiding boven B voor de Houtkachel Oranier Pori 5

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen (134x51x30 mm), Bodemsteen links (93 x 157/267 x 30 mm), baksteen linksvoor (90 x 448/480 x 25 mm)

Oranier Pori 5 Spanningsomleiding boven Kerngegevens:

• Scheidingswand, Rookafleider
• Afmetingen (B/L/H) 280 mm x 170 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.10 in de exploderende weergave

Origineel Spanningsomleiding onder C voor de Houtkachel Oranier Pori 5

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori 5 Spanningsomleiding onder Kerngegevens:

• Rookgasomleiding, Rookafleider
• Vermiculietsteen
• Afmetingen (B/L/H) 350/185 mm x 165/143 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.10 in de exploderende weergave

Origineel Spanningsomleiding onder A voor de Houtkachel Oranier Pori 5

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, met als opvallende kenmerken de volgende stenen: baksteen voor de onderkant (134 x 51 x 30 mm), baksteen links onder (93 x 157/267 x 30 mm), baksteen links voor (86 x 450/480 x 25 mm)

Oranier Pori 5 Spanningsomleiding onder Kerngegevens:

• Scheidingswand, Rookafleider
• Afmetingen (B/L/H) 350 mm x 159 mm x 25 mm
• Materiaal Vermiculiet
• Positie 21.5 in de exploderende weergave

Origineel Spanningsomleiding onder B voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen (134x51x30 mm), Bodemsteen links (93 x 157/267 x 30 mm), baksteen linksvoor (90 x 448/480 x 25 mm)

Oranier Pori 5 Type 4671 Spanningsomleiding onder Kerngegevens:

• Rookgasomleiding, Scheidingswand
• Vermiculietsteen
• Afmetingen (B/L/H) 350 mm x 159 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.11 in de exploderende weergave

Origineel Aslade C voor de Houtkachel Oranier Pori 5 Type 5545

Oranier Pori 5 Type 5545 Aslade Kerngegevens:

• Asdoos, Opvangbak
• Materiaal Gieten
• Kleur gietgrijs

Origineel Venster B voor de Houtkachel Oranier Pori 5

• Er zijn verschillende lenzen voor de Pori 5.
• Raadpleeg de afmetingen van het kijkvenster en het vergrendelmechanisme van uw haard.
• geschikt voor het model met een tweepuntsvergrendeling (de deur sluit op twee punten van de carrosserie)

Oranier Pori 5 Venster Kerngegevens:

• Glazen ruit, Kijkvenster
• Afmetingen (B/L/H) 305 mm x 405 mm x 4 mm
• Materiaal Glas
• Vorm rechthoekig
• hittebestendig

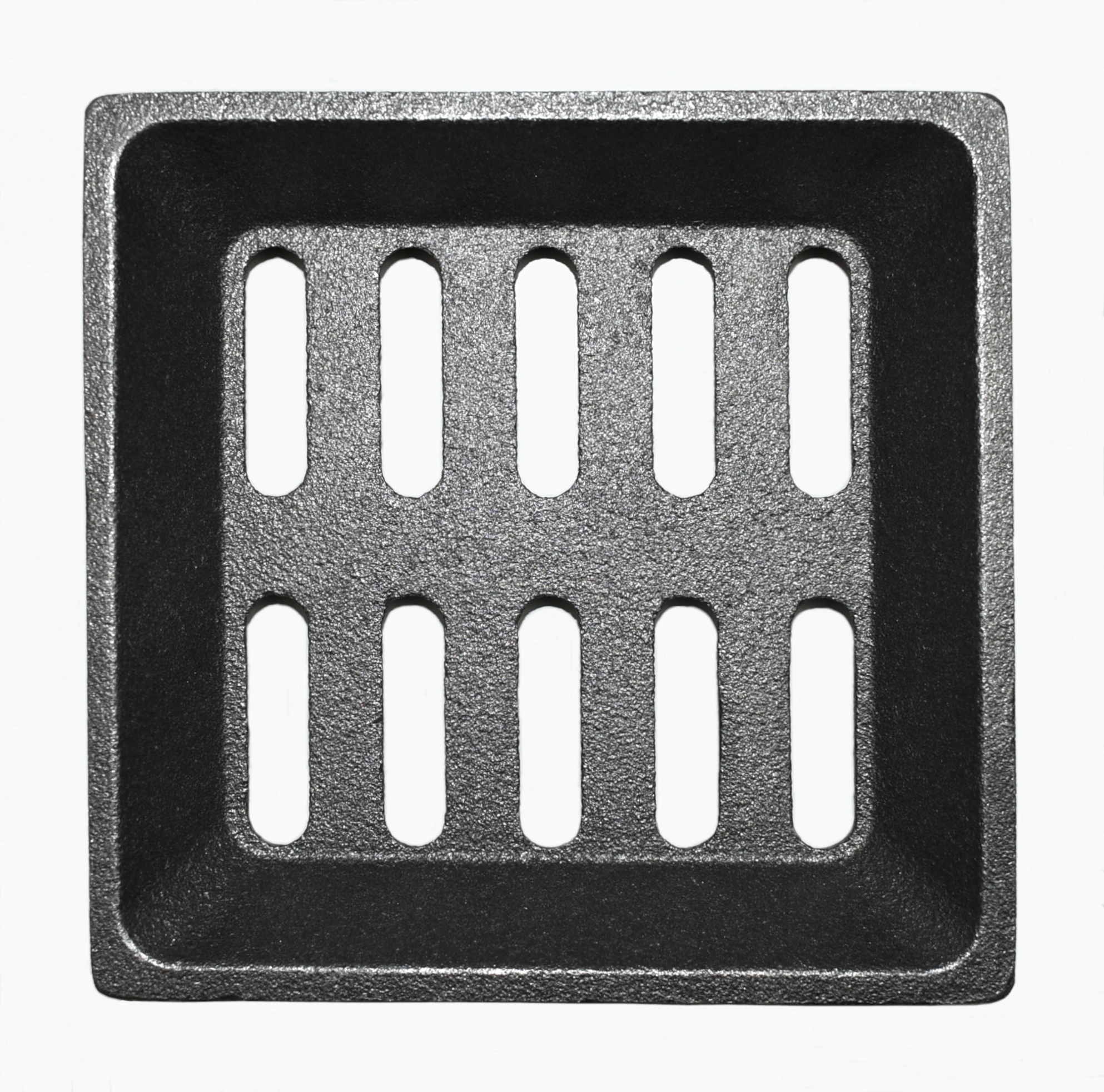

Origineel Asrooster voor de Houtkachel Oranier Pori 5

• Gelieve de afmetingen op voorhand te vergelijken

Oranier Pori 5 Asrooster Kerngegevens:

• Rooster, Gietijzeren rooster
• Afmetingen (B/L/H) 135 mm x 135 mm x 30 mm
• Materiaal Gieten

Origineel Achterste muur steen C voor de Houtkachel Oranier Pori Type 5545 Type 5545

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori Type 5545 Type 5545 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 180 mm x 253 mm x 30 mm
• Materiaal Vermiculiet
• Positie 31.7 in de exploderende weergave

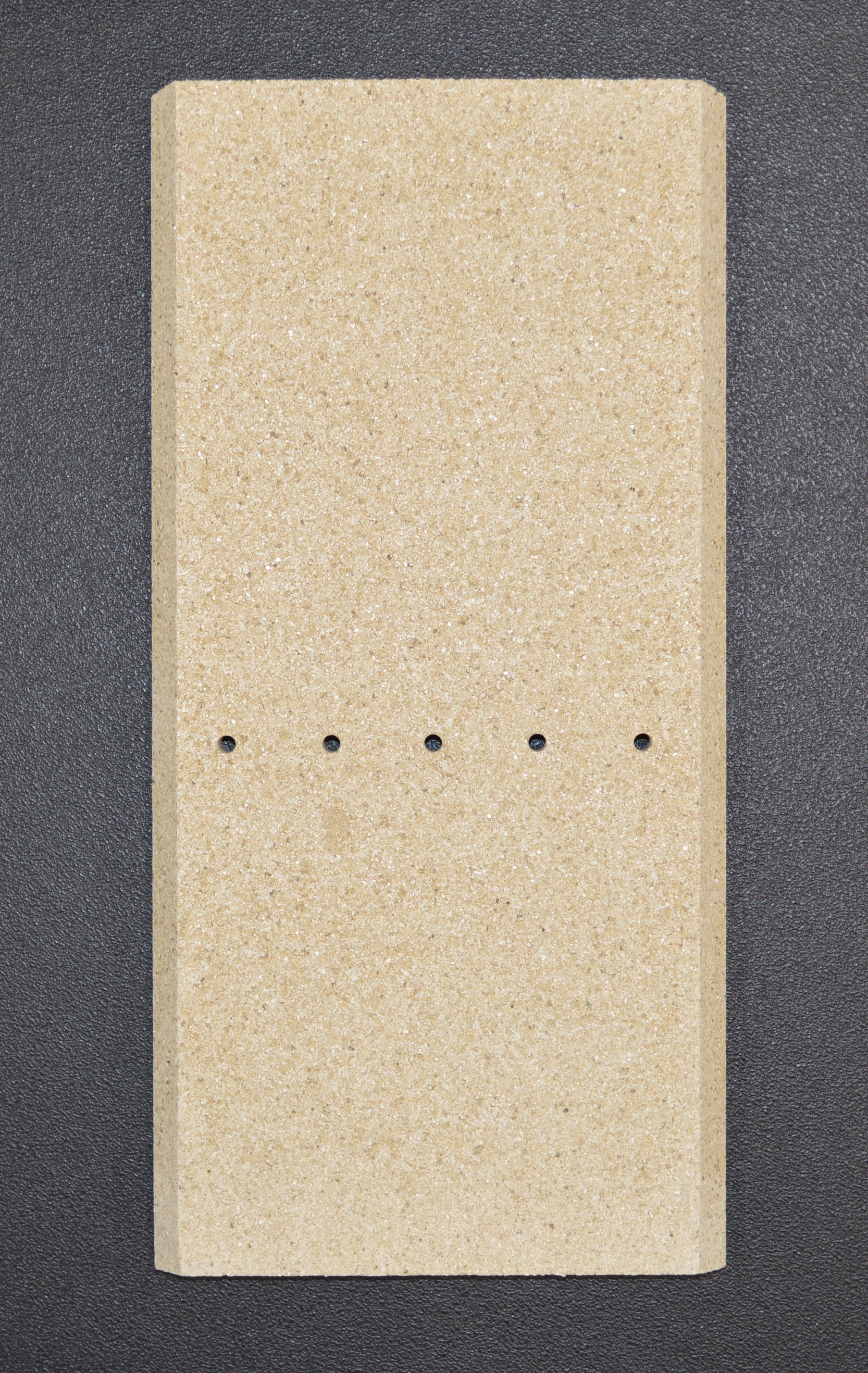

Origineel Achterste muur steen A voor de Houtkachel Oranier Pori 5 4671.

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, met als opvallende kenmerken de volgende stenen: baksteen voor de onderkant (134x51x30 mm), baksteen voor de onderkant (93 x 157/267 x 30 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm)

Oranier Pori 5 4671. Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 195 mm x 402 mm x 25 mm
• Materiaal Vermiculiet
• 5-gaats gestanst
• Positie 21.3 in de exploderende weergave

Origineel Spanningsomleiding onder D voor de Houtkachel Oranier Pori 5

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori 5 Spanningsomleiding onder Kerngegevens:

• Scheidingswand, Rookafleider
• Vermiculietstenen
• Afmetingen (B/L/H) 305 mm x 145 mm x 25 mm
• Materiaal Vermiculiet
• Positie 7.3 in de exploderende weergave

Origineel Afscherming links D voor de Houtkachel Oranier Pori 5

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori 5 Afscherming links Kerngegevens:

• Isolatiesteen, Veiligheidssteen
• Afmetingen (B/L/H) 82 mm x 150 mm x 25 mm
• Materiaal Grenamat
• Positie 7.4A in de exploderende weergave

Origineel Afscherming rechts D voor de Houtkachel Oranier Pori 5

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori 5 Afscherming rechts Kerngegevens:

• Isolatiesteen, Veiligheidssteen
• Afmetingen (B/L/H) 150 mm x 82 mm x 25 mm
• Materiaal Grenamat
• Positie 7.4B in de exploderende weergave

Achterste muur steen voor de Houtkachel Oranier Pori Type 4671 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen (134x51x30 mm), Bodemsteen links (93 x 157/267 x 30 mm), baksteen linksvoor (90 x 448/480 x 25 mm)

Oranier Pori Type 4671 Type 4671 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 178 mm x 400 mm x 25 mm
• Materiaal Vermiculiet
• geperforeerd
• Positie 31.5 in de exploderende weergave

Origineel Venster A voor de Houtkachel Oranier Pori 5

• Er zijn verschillende lenzen voor de Pori 5.
• Raadpleeg de afmetingen van het kijkvenster en het vergrendelmechanisme van uw haard.
• geschikt voor het model met een eenpuntsvergrendeling (de deur sluit op één punt van de carrosserie)

Oranier Pori 5 Venster Kerngegevens:

• Glaskeramiek, Kijkvenster
• Afmetingen (B/L/H) 315 mm x 405 mm x 4 mm
• Materiaal Glas
• Vorm rechthoekig
• hittebestendig

Origineel Bodemsteen achteraan C voor de Houtkachel Oranier Pori Type 5545 Type 5545

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori Type 5545 Type 5545 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 135 mm x 69 mm x 30 mm
• Materiaal Vermiculiet
• Positie 31.8 in de exploderende weergave

Origineel Bodemsteen achteraan B voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen (134x51x30 mm), Bodemsteen links (93 x 157/267 x 30 mm), baksteen linksvoor (90 x 448/480 x 25 mm)

Oranier Pori 5 Type 4671 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 69 mm x 135 mm x 30 mm
• Materiaal Vermiculiet
• Positie 31.8 in de exploderende weergave

Origineel Bodemsteen achteraan A voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, met als opvallende kenmerken de volgende stenen: baksteen voor de onderkant (134x51x30 mm), baksteen voor de onderkant (93 x 157/267 x 30 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm)

Oranier Pori 5 Type 4671 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 69 mm x 135 mm x 30 mm
• Materiaal Vermiculiet
• Positie 21.7 in de exploderende weergave

Origineel Bodemsteen links C voor de Houtkachel Oranier Pori Type 5545 Type 5545

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori Type 5545 Type 5545 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 92 mm x 253 mm x 30 mm
• Materiaal Vermiculiet
• Positie 31.6 in de exploderende weergave

Origineel Bodemsteen rechts C voor de Houtkachel Oranier Pori Type 5545 Type 5545

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori Type 5545 Type 5545 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (L/H) 30 mm x 92 mm
• Diameter 253 mm
• Materiaal Vermiculiet
• Positie 31.7 in de exploderende weergave

Origineel Achterste muur steen D voor de Houtkachel Oranier Pori Type 5575 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori Type 5575 Type 5575 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 177/205 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• Vorm rechthoekig
• 5-gaats gestanst
• Positie 7.2C in de exploderende weergave

Origineel Zijsteen rechts voorkant C voor de Houtkachel Oranier Pori Type 5545 Type 5545

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori Type 5545 Type 5545 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 85 mm x 450/480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.2 in de exploderende weergave

Origineel Zijsteen rechts voorkant B voor de Houtkachel Oranier Pori Type 4671 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen (134x51x30 mm), Bodemsteen links (93 x 157/267 x 30 mm), baksteen linksvoor (90 x 448/480 x 25 mm)

Oranier Pori Type 4671 Type 4671 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 90 mm x 448/480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.2 in de exploderende weergave

Origineel Zijsteen rechts voorkant D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori 5 Type 5575 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 155 mm x 460 mm x 20 mm
• Materiaal Vermiculiet
• Positie 7.2E in de exploderende weergave

Origineel Zijsteen links voorkant C voor de Houtkachel Oranier Pori Type 5545 Type 5545

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori Type 5545 Type 5545 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 85 mm x 450/480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.1 in de exploderende weergave

Origineel Zijsteen links voorkant B voor de Houtkachel Oranier Pori Type 4671 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen (134x51x30 mm), Bodemsteen links (93 x 157/267 x 30 mm), baksteen linksvoor (90 x 448/480 x 25 mm)

Oranier Pori Type 4671 Type 4671 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 90 mm x 448/480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.1 in de exploderende weergave

Origineel Zijsteen links voorkant D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori 5 Type 5575 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 145/155 mm x 460/430 mm x 20 mm
• Materiaal Vermiculiet
• Positie 7.2A in de exploderende weergave

Origineel Zijsteen links achteraan C voor de Houtkachel Oranier Pori 5 Type 5545

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori 5 Type 5545 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 100 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.3 in de exploderende weergave

Origineel Zijsteen rechts achteraan C voor de Houtkachel Oranier Pori 5 Type 5545

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori 5 Type 5545 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 100 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.4 in de exploderende weergave

Origineel Zijsteen rechts achteraan A voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, met als opvallende kenmerken de volgende stenen: baksteen voor de onderkant (134 x 51 x 30 mm), baksteen links onder (93 x 157/267 x 30 mm), baksteen links voor (86 x 450/480 x 25 mm)

Oranier Pori 5 Type 4671 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 102 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 21.2 in de exploderende weergave

Deurafdichting A voor de Houtkachel Oranier Pori 5

• Let op, er zijn verschillende deurafdichtingen voor deze kachel. Raadpleeg uw geïnstalleerde afdichtingskoord. (Vlakke koordverzegeling/holle koordverzegeling)
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Pori 5 Deurafdichting Kerngegevens:

• Afdichtingskoord, Afdichting
• Koordafdichting
• Afmetingen (B/H) 10 mm x 6 mm
• Lengte 3,00 m

Origineel Bekleding van de verbrandingskamer C voor de Houtkachel Oranier Pori 5 Type 5545

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer worden geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), baksteen linksvoor (85 x 450/480 x 25 mm)

Oranier Pori 5 Type 5545 Bekleding van de verbrandingskamer Kerngegevens:

• 11 stuks
• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 56 x 30 mm), Bodemsteen achterzijde (135 x 69 x 30 mm)
• Bodemsteen rechts (92 x 253 x 30 mm), Bodemsteen links (92 x 253 x 30 mm)
• Zijsteen linksvoor (85 x 450/480 x 25 mm), zijsteen linksachter (100 x 405/450 x 25 mm)
• Zijsteen rechtsvoor (85 x 450/480 x 25 mm), zijsteen rechtsachter (100 x 405/450 x 25 mm)
• Achterste muur steen geperforeerd (179 x 402 x 25 mm)
• Spanningsomleiding boven (175/280 x 170 x 25 mm), Spanningsomleiding onder (159 x 350 x 25 mm)
• Posities 31A, 31B, 31.10, 31.11 in de explosietekening

Origineel Zijsteen links achteraan D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori 5 Type 5575 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 82/76 mm x 430/394 mm x 25 mm
• Materiaal Vermiculiet
• Vorm langwerpig
• Positie 7.2B in de exploderende weergave

Origineel Zijsteen rechts achteraan D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori 5 Type 5575 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 82 mm x 427 mm x 25 mm
• Materiaal Vermiculiet
• Positie 7.2D in de exploderende weergave

Origineel Zijsteen links achteraan A voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, met als opvallende kenmerken de volgende stenen: baksteen voor de onderkant (134x51x30 mm), baksteen voor de onderkant (93 x 157/267 x 30 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm)

Oranier Pori 5 Type 4671 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 102 mm x 450 mm x 25 mm
• Materiaal Vermiculiet
• Positie 21.2 in de exploderende weergave

Origineel Zijsteen rechts achteraan B voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen (134x51x30 mm), Bodemsteen links (93 x 157/267 x 30 mm), baksteen linksvoor (90 x 448/480 x 25 mm)

Oranier Pori 5 Type 4671 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 102 mm x 448 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.4 in de exploderende weergave

Origineel Zijsteen links achteraan B voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen (134x51x30 mm), Bodemsteen links (93 x 157/267 x 30 mm), baksteen linksvoor (90 x 448/480 x 25 mm)

Oranier Pori 5 Type 4671 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 102 mm x 448 mm x 25 mm
• Materiaal Vermiculiet
• Positie 31.3 in de exploderende weergave

Deurafdichting B voor de Houtkachel Oranier Pori 5

• Er zijn verschillende deurafdichtingen voor deze kachel. Zie de vorm van uw huidige zegel
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Pori 5 Deurafdichting Kerngegevens:

• Afdichtingskoord, Afdichting
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 9,5 mm

Origineel Bodemsteen links A voor de Houtkachel Oranier Pori 5

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, met als opvallende kenmerken de volgende stenen: baksteen voor de onderkant (134x51x30 mm), baksteen voor de onderkant (93 x 157/267 x 30 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm)

Oranier Pori 5 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 93 mm x 267 mm x 30 mm
• Materiaal Vermiculiet
• Positie 21.6 in de exploderende weergave

Origineel Bodemsteen rechts A voor de Houtkachel Oranier Pori 5

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, met als opvallende kenmerken de volgende stenen: baksteen voor de onderkant (134x51x30 mm), baksteen voor de onderkant (93 x 157/267 x 30 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm)

Oranier Pori 5 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 93 mm x 267 mm x 30 mm
• Materiaal Vermiculiet
• Positie 21.6 in de exploderende weergave

Origineel Bekleding van de verbrandingskamer A voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze ovenvoering is de combinatie van de volgende bakstenen: vooronderblok (134 x 51 x 30 mm), links onderblok (93 x 157/267 x 30 mm), links voorblok (86 x 450/480 x 25 mm)

• 11-delige set

Oranier Pori 5 Type 4671 Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (134 x 51 x 30 mm), Bodemsteen achterzijde (69 x 135 x 30 mm)
• Bodemsteen rechts (93 x 157/267 x 30 mm), Bodemsteen links (93 x 157/267 x 30 mm)
• Zijsteen linksvoor (86 x 450/480 x 25 mm), zijsteen linksachter (102 x 404/450 x 25 mm)
• Zijsteen rechtsvoor (86 x 450/480 x 25 mm), zijsteen rechtsachter (102 x 404/450 x 25 mm)
• 5 keer geperforeerde Achterste muur steen (195 x 402 x 25 mm)
• Spanningsomleiding boven (175/280 x 170 x 25 mm), Spanningsomleiding onder (159 x 350 x 25 mm)

Origineel Bekleding van de verbrandingskamer voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze ovenvoering is de combinatie van de volgende bakstenen: vooronderblok (134 x 51 x 30 mm), links onderblok (93 x 157/267 x 30 mm), links voorblok (90 x 450/480 x 25 mm)

• 11-delige set

Oranier Pori 5 Type 4671 Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen voorzijde (134 x 51 x 30 mm), Bodemsteen achterzijde (135 x 69 x 30 mm)
• Bodemsteen rechts (93 x 267 x 30 mm), Bodemsteen links (93 x 267 x 30 mm)
• Zijsteen linksvoor (90 x 448/480 x 25 mm), zijsteen linksachter (102 x 398/448 x 25 mm)
• Zijsteen rechtsvoor (90 x 448/480 x 25 mm), zijsteen rechtsachter (102 x 398/448 x 25 mm)
• Geperforeerde Achterste muur steen (178 x 400 x 25 mm)
• Spanningsomleiding boven (175/280 x 170 x 25 mm), Spanningsomleiding onder (159 x 350 x 25 mm)

Origineel Bekleding van de verbrandingskamer D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallende kenmerken van deze voering zijn het bodemblok aan de voorzijde (184/300 x 40 mm), het bodemblok aan de linkerzijde (72 x 150/205 mm) en het zijblok aan de linkerzijde (145/155 x 430/460 mm).
• De ervaring leert dat deze stenen in serie 4 zijn gebruikt.

• 13-delige set

Oranier Pori 5 Type 5575 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen voorzijde (184/300 x 40 x 30 mm), Bodemsteen achterzijde (135 x 67 x 30 mm)
• Bodemsteen rechts (72 x 150/205 x 30 mm), Bodemsteen links (72 x 150/205 x 30 mm)
• Zijsteen linksvoor (145/155 x 430/460 x 25 mm), zijsteen linksachter (72/82 x 387/427 x 25 mm)
• Zijsteen rechtsvoor (145/155 x 430/460 x 25 mm), zijsteen rechtsachter (72/82 x 387/427 x 25 mm)
• Achterste muur steen 5 keer geperforeerd (177/207 x 480 x 25 mm)
• Spanningsomleiding boven (165/228 x 170 x 25 mm), Spanningsomleiding onder (210/305 x 145 x 25 mm)
• Afscherming links (82 x 150 x 25 mm), afscherming rechts (82 x 150 x 25 mm)

Origineel Bodemsteen voorkant C voor de Houtkachel Oranier Pori 5 Type 5545

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), Zijsteen links voorkant (85 x 450/480 x 25 mm)

Oranier Pori 5 Type 5545 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 135 mm x 56 mm x 30 mm
• Materiaal Vermiculiet
• Positie 31.9 in de exploderende weergave

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, met als opvallende kenmerken de volgende stenen: baksteen voor de onderkant (134x51x30 mm), baksteen voor de onderkant (93 x 157/267 x 30 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm), baksteen voor de voorkant (86 x 450/480 x 25 mm)

Oranier Pori 5 Type 4671 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 134 mm x 51 mm x 30 mm
• Materiaal Vermiculiet
• Positie 21.8 in de exploderende weergave

Origineel Bodemsteen voorkant B voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen (134x51x30 mm), Bodemsteen links (93 x 157/267 x 30 mm), baksteen linksvoor (90 x 448/480 x 25 mm)

Oranier Pori 5 Type 4671 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 134 mm x 51 mm x 30 mm
• Materiaal Vermiculiet
• Positie 31.9 in de exploderende weergave

Origineel Bodemsteen rechts B voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen (134x51x30 mm), Bodemsteen links (93 x 157/267 x 30 mm), baksteen linksvoor (90 x 448/480 x 25 mm)

Oranier Pori 5 Type 4671 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 91 mm x 254 mm x 30 mm
• Materiaal Vermiculiet
• Positie 31.7 in de exploderende weergave

Origineel Bodemsteen links B voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen (134x51x30 mm), Bodemsteen links (93 x 157/267 x 30 mm), baksteen linksvoor (90 x 448/480 x 25 mm)

Oranier Pori 5 Type 4671 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 91 mm x 255 mm x 30 mm
• Materiaal Vermiculiet
• Positie 31.6 in de exploderende weergave

Origineel Bodemsteen links D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori 5 Type 5575 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 72 mm x 150/205 mm x 30 mm
• Materiaal Vermiculiet
• Positie 7.1A in de exploderende weergave

Origineel Bodemsteen rechts D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori 5 Type 5575 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 72 mm x 150/205 mm x 30 mm
• Materiaal Vermiculiet
• Positie 7.1A in de exploderende weergave

Origineel Bodemsteen voorkant D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori 5 Type 5575 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 40 mm x 184/300 mm x 30 mm
• Materiaal Vermiculiet
• Positie 7.1B in de exploderende weergave

Origineel Bodemsteen achteraan D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (184/300 x 40 mm), linker Bodemsteen (72 x 150/205 mm), linker zijsteen (145/155 x 430/460 mm)
• Zoals bekend werd deze steen gebruikt in serie 4.

Oranier Pori 5 Type 5575 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 67 mm x 135 mm x 30 mm
• Materiaal Vermiculiet
• Positie 7.1D in de exploderende weergave

Origineel Bodemsteen Set C voor de Houtkachel Oranier Pori 5 Type 5545

• 4-delige set

Oranier Pori 5 Type 5545 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (135 x 56 x 30 mm), Bodemsteen achterzijde (69 x 135 x 30 mm)
• Bodemsteen links (253 x 92 x 30 mm), Bodemsteen rechts (253 x 92 x 30 mm)

• Positie 31A in de explosietekening

Origineel Bodemsteen Set D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Zoals bekend zijn deze stenen gebruikt in serie 4.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer worden geïnstalleerd, die de volgende opvallende kenmerken heeft: bodemblok vooraan (184/300 x 40 mm), bodemblok links (72 x 150/205 mm), zijblok links vooraan (145/155 x 430/460 mm)

• 4-delige set

Oranier Pori 5 Type 5575 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (184/300 x 40 x 30 mm), Bodemsteen achterzijde (135 x 67 x 30 mm)
• Bodemsteen rechts (72 x 150/205 x 30 mm), Bodemsteen links (72 x 150/205 x 30 mm)

• Item 7.1 in de explosietekening

Origineel Zijsteen links voorkant A voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, met als opvallende kenmerken de volgende stenen: baksteen voor de onderkant (134 x 51 x 30 mm), baksteen links onder (93 x 157/267 x 30 mm), baksteen links voor (86 x 450/480 x 25 mm)

Oranier Pori 5 Type 4671 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 86 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 21.1 in de exploderende weergave

Origineel Bodemsteen Set A voor de Houtkachel Oranier Pori 5 Type 4671

• De ervaring heeft geleerd dat deze brandkamerstenen zich in de verbrandingskamer bevinden: vooronderblok (134x51x30 mm), linksonderblok (93 x 157/267 x 30 mm), linksvoorblok (86 x 450/480 x 25 mm)
• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.

Oranier Pori 5 Type 4671 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Bodemsteen voorzijde (134x51x30 mm), Bodemsteen achterzijde (69x135x30 mm)
• Bodemsteen rechts (93 x 157/267 x 30 mm), Bodemsteen links (93 x 157/267 x 30 mm)

• Posities 21,6, 21,7, 21,8 in de explosietekening

Origineel Afscherming Set D voor de Houtkachel Oranier Pori 5 Type 5575

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer worden geïnstalleerd, die de volgende opvallende kenmerken heeft: bodemblok vooraan (184/300 x 40 mm), bodemblok links (72 x 150/205 mm), zijblok links vooraan (145/155 x 430/460 mm)
• De ervaring leert dat deze steen in serie 4 is gebruikt.

• 2-delige set

Oranier Pori 5 Type 5575 Afscherming Kerngegevens:

• Materiaal Grenamat
• 2-delige set
• Afscherming links (82 x 150 x 25 mm)
• Afscherming rechts (82 x 150 x 25 mm)
• hittebestendig

Origineel Bodemsteen Set B voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer worden geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (134x51x30 mm), linker Bodemsteen (93 x 157/267 x 30 mm), linker gevelsteen (90 x 448/480 x 25 mm)

• 4-delige set

Oranier Pori 5 Type 4671 Bodemsteen Kerngegevens:

• 4 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen voorzijde (134 x 51 x 30 mm), Bodemsteen achterzijde (135 x 69 x 30 mm)
• Bodemsteen rechts (93 x 267 x 30 mm), Bodemsteen links (93 x 267 x 30 mm)

• Posities 31,6, 31,7, 31,8, 31,9 in de explosietekening

Origineel Zijsteen rechts voorkant A voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring leert dat deze brandkamersteen zich in de verbrandingskamer bevindt, met als opvallende kenmerken de volgende stenen: baksteen voor de onderkant (134 x 51 x 30 mm), baksteen links onder (93 x 157/267 x 30 mm), baksteen links voor (86 x 450/480 x 25 mm)

Oranier Pori 5 Type 4671 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 86 mm x 480 mm x 25 mm
• Materiaal Vermiculiet
• Positie 21.1 in de exploderende weergave

Origineel Spanningsomleiding Set A voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de vuurkiststenen.
• De ervaring heeft geleerd dat deze brandkamerstenen zich in de verbrandingskamer bevinden: vooronderblok (134x51x30 mm), linksonderblok (93 x 157/267 x 30 mm), linksvoorblok (86 x 450/480 x 25 mm)

• 2-delige set

Oranier Pori 5 Type 4671 Spanningsomleiding Kerngegevens:

• Materiaal vermiculiet
• 2-delige set
• Spanningsomleiding boven (175/280 x 170 x 25 mm)
• Spanningsomleiding onderaan (350 x 159 x 25 mm)
• hittebestendig

Origineel Spanningsomleiding Set B voor de Houtkachel Oranier Pori 5 Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer worden geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (134x51x30 mm), linker Bodemsteen (93 x 157/267 x 30 mm), linker gevelsteen (90 x 448/480 x 25 mm)

Oranier Pori 5 Type 4671 Spanningsomleiding Kerngegevens:

• Materiaal vermiculiet
• 2-delige set
• Spanningsomleiding boven (175/280 x 170 x 25 mm)
• Spanningsomleiding onderaan (350 x 159 x 25 mm)
• hittebestendig

Origineel Spanningsomleiding Set C voor de Houtkachel Oranier Pori 5 Type 5545

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer worden geïnstalleerd, die de volgende opvallende kenmerken heeft: Bodemsteen voorkant (135 x 56 x 30 mm), Bodemsteen links (92 x 253 x 30 mm), baksteen linksvoor (85 x 450/480 x 25 mm)

• 2-delige set

Oranier Pori 5 Type 5545 Spanningsomleiding Kerngegevens:

• Materiaal vermiculiet
• 2-delige set
• Spanningsomleiding boven (175/280 x 170 x 25 mm)
• Spanningsomleiding onderaan (350 x 159 x 25 mm)
• hittebestendig

Origineel Zijsteen Set D voor de Houtkachel Oranier Pori 5 Type 5575

• 5-delige set

Oranier Pori 5 Type 5575 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (145/155 x 430/460 x 25 mm), zijsteen linksachter (72/82 x 387/427 x 25 mm)
• Zijsteen rechtsvoor (145/155 x 430/460 x 25 mm), zijsteen rechtsachter (72/82 x 387/427 x 25 mm)
• 5-voudig geperforeerde Achterste muur steen (177/207 x 480 x 25 mm)

• Item 7.2 in de explosietekening

Origineel Zijsteen Set C voor de Houtkachel Oranier Pori 5 Type 5545

• 5-delige set

Oranier Pori 5 Type 5545 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (85 x 450/480 x 25 mm), zijsteen linksachter (100 x 405/450 x 25 mm)
• Zijsteen rechtsvoor (85 x 450/480 x 25 mm), zijsteen rechtsachter (100 x 405/450 x 25 mm)
• Achterste muur steen geperforeerd (179 x 402 x 25 mm)

• Positie 31B in de explosietekening

Origineel Zijsteen Set A voor de Houtkachel Oranier Pori 5 Type 4671

• 5-delige set

Oranier Pori 5 Type 4671 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (86 x 450/480 x 25 mm), zijsteen linksachter (102 x 404/450 x 25 mm)
• Zijsteen rechtsvoor (86 x 450/480 x 25 mm), zijsteen rechtsachter (102 x 404/450 x 25 mm)
• 5 keer geperforeerde Achterste muur steen (195 x 402 x 25 mm)

• Posities 21.1, 21.2, 21.3 in de explosietekening

Origineel Zijsteen Set B voor de Houtkachel Oranier Pori 5 Type 4671

• 5-delige set

Oranier Pori 5 Type 4671 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (90 x 448/480 x 25 mm), zijsteen linksachter (102 x 398/448 x 25 mm)
• Zijsteen rechtsvoor (90 x 448/480 x 25 mm), zijsteen rechtsachter (102 x 398/448 x 25 mm)
• geperforeerde Achterste muur steen (178 x 400 x 25 mm)

• Items 31.1, 31.2, 31.3, 31.4, 31.5 in de explosietekening

Schijfafdichting B voor de Houtkachel Oranier Pori 5

• geschikt voor het model met een tweepuntsvergrendeling (de deur sluit op twee punten van de carrosserie)

Oranier Pori 5 Schijfafdichting Kerngegevens:

• 2 delen

• Vlakke dichting zijkant / onderkant
• Afmetingen 10x2 mm
• Lengte 2 m
• zelfklevend
• Items 1.1 en 1.3 in de explosietekening

• Vlakke afdichting, hierboven
• Afmetingen 17x2 mm
• Lengte 1 m
• zelfklevend
• Item 1.4 in de explosietekening

Schijfafdichting A voor de Houtkachel Oranier Pori 5

• geschikt voor het model met een eenpuntsvergrendeling (de deur sluit op één punt van de carrosserie)

Oranier Pori 5 Schijfafdichting Kerngegevens:

• 2 delen

• Profielafdichting zijkant / onderkant
• Afmetingen 10x2 mm
• Lengte 2 m
• zelfklevend
• Items 1.3 in de explosietekening

• Vlakke afdichting, hierboven
• Afmetingen 17x2 mm
• Lengte 1 m
• zelfklevend
• Item 1.4 in de explosietekening

Schijfafdichting C voor de Houtkachel Oranier Pori 5

• Gelieve deze pakking te matchen met de reeds geïnstalleerde pakking, aangezien er verschillende zijn.

Oranier Pori 5 Schijfafdichting Kerngegevens:

• Glasafdichting, Glaslint
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend

Origineel Bekleding van de verbrandingskamer E voor de Houtkachel Oranier Pori 5 Type 5547, Type 4671

• Er zijn verschillende baksteenbekledingen voor dit model. Oriënteer u a.u.b. bij de voorste Bodemsteen (153 x 71 mm).
• De ervaring leert dat deze brandkamerstenen in serie 2 zijn geïnstalleerd.

• 10-delige set

Oranier Pori 5 Type 5547, Type 4671 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen vooraan (153 x 71 x 30 mm)
• Bodemsteen rechts (120 x 310 x 30 mm), Bodemsteen links (120 x 310 x 30 mm)
• Zijsteen linksvoor (115 x 455/512 x 25 mm), zijsteen linksachter (115 x 450 x 30 mm)
• Zijsteen rechtsvoor (115 x 455/512 x 25 mm), zijsteen rechtsachter (115 x 450 x 30 mm)
• 5-voudig geperforeerde Achterste muur steen (218/250 x 414/407 x 25 mm)
• Spanningsomleiding onder (257/437 x 220 x 35 mm), Spanningsomleiding boven (302 x 205 x 30 mm)

Origineel Asrooster voor de Houtkachel Oranier Pori 5

• Gelieve de afmetingen op voorhand te vergelijken

Oranier Pori 5 Asrooster Kerngegevens:

• Gietijzeren rooster, Verbrandingskamerrooster
• Afmetingen (B/L/H) 254 mm x 154 mm x 30 mm
• Materiaal Gieten

Deurafdichting C voor de Houtkachel Oranier Pori 5

• Er zijn verschillende deurafdichtingen voor deze kachel. Zie de vorm van uw huidige zegel
• Voor de montage van deze afdichting is een lijm nodig.

Oranier Pori 5 Deurafdichting Kerngegevens:

• Afdichtingskoord, Afdichting
• Lengte 3,00 m
• Diameter 10 mm

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
