Onderdelen voor Oranier Typ 4654 Houtkachel

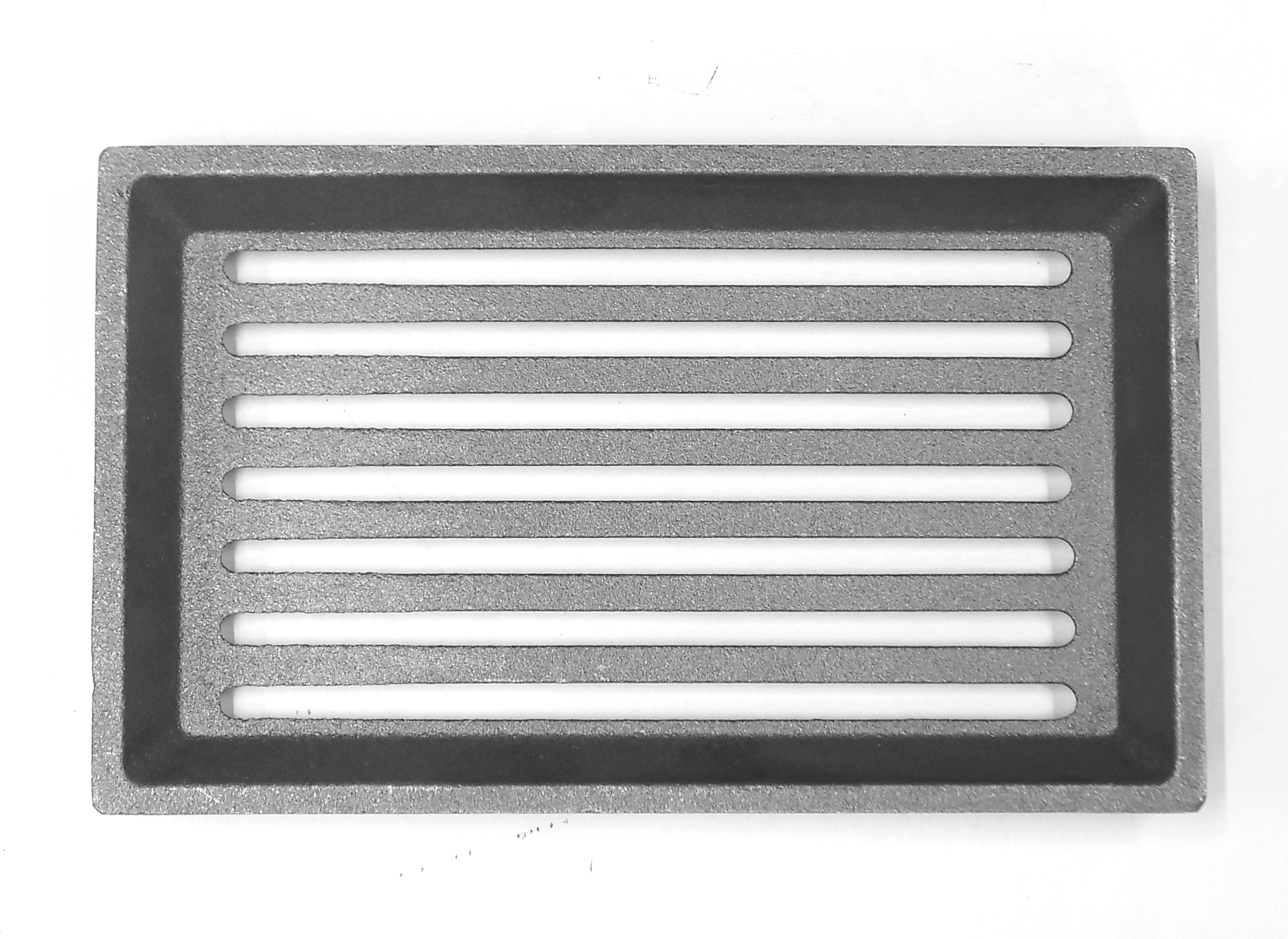

Origineel Asrooster voor de Houtkachel Oranier Type 4654-8

Oranier Type 4654-8 Asrooster Kerngegevens:

• Rooster, Gietijzeren rooster
• Afmetingen (B/L/H) 254 mm x 154 mm x 30 mm
• Materiaal Gieten

Origineel Asrooster voor de Houtkachel Oranier Type 4654-6

Oranier Type 4654-6 Asrooster Kerngegevens:

• Rooster, Vuurrooster
• Afmetingen (B/L/H) 254 mm x 154 mm x 30 mm
• Materiaal Gieten
• Positie 1 in de exploderende weergave

Origineel Spanningsomleiding boven A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Type 4654-6 Spanningsomleiding boven Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 302 mm x 205 mm x 25 mm
• Materiaal Skamol
• Positie 3.6 in de exploderende weergave

Origineel Spanningsomleiding boven B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153 x 71 x 25 mm).

Oranier Type 4654-6 Spanningsomleiding boven Kerngegevens:

• Rookgasomleiding, Rookafleider
• Afmetingen (B/L/H) 302 mm x 205 mm x 25 mm
• Materiaal Skamol

Origineel Spanningsomleiding boven C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Type 4654-6 Spanningsomleiding boven Kerngegevens:

• Rookgasomleiding, Omleiding
• Afmetingen (B/L/H) 302 mm x 205 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.10 in de exploderende weergave

Origineel Spanningsomleiding boven D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste steen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Type 4654-6 Spanningsomleiding boven Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 302 mm x 205 mm x 25 mm
• Materiaal Skamol
• Positie 3.6 in de exploderende weergave

Origineel Spanningsomleiding onder A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Type 4654-6 Spanningsomleiding onder Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 437 mm x 220 mm x 25 mm
• Materiaal Skamol
• Positie 3.5 in de exploderende weergave

Origineel Spanningsomleiding onder B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153 x 71 x 25 mm).

Oranier Type 4654-6 Spanningsomleiding onder Kerngegevens:

• Rookgasomleiding, Omleiding
• Afmetingen (B/L/H) 437 mm x 220 mm x 25 mm
• Materiaal Skamol

Origineel Spanningsomleiding onder D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste steen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Type 4654-6 Spanningsomleiding onder Kerngegevens:

• Scheidingswand, Rookafleider
• Afmetingen (B/L/H) 437 mm x 220 mm x 25 mm
• Materiaal Skamol
• Positie 3.5 in de exploderende weergave

Origineel Venster A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende glasplaten voor dit model.
• Oriënteert u zich alstublieft door het vergrendelmechanisme van uw open haard. (Een- of tweepuntsvergrendeling)
• Geschikt voor het model met enkelpuntsvergrendeling (de deur sluit op één punt van de carrosserie)

Oranier Type 4654-6 Venster Kerngegevens:

• Glaskeramiek, Kijkvenster
• Afmetingen (B/L/H) 397 mm x 470 mm x 4 mm
• Booglengte 425 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig
• Positie 22 in de exploderende weergave

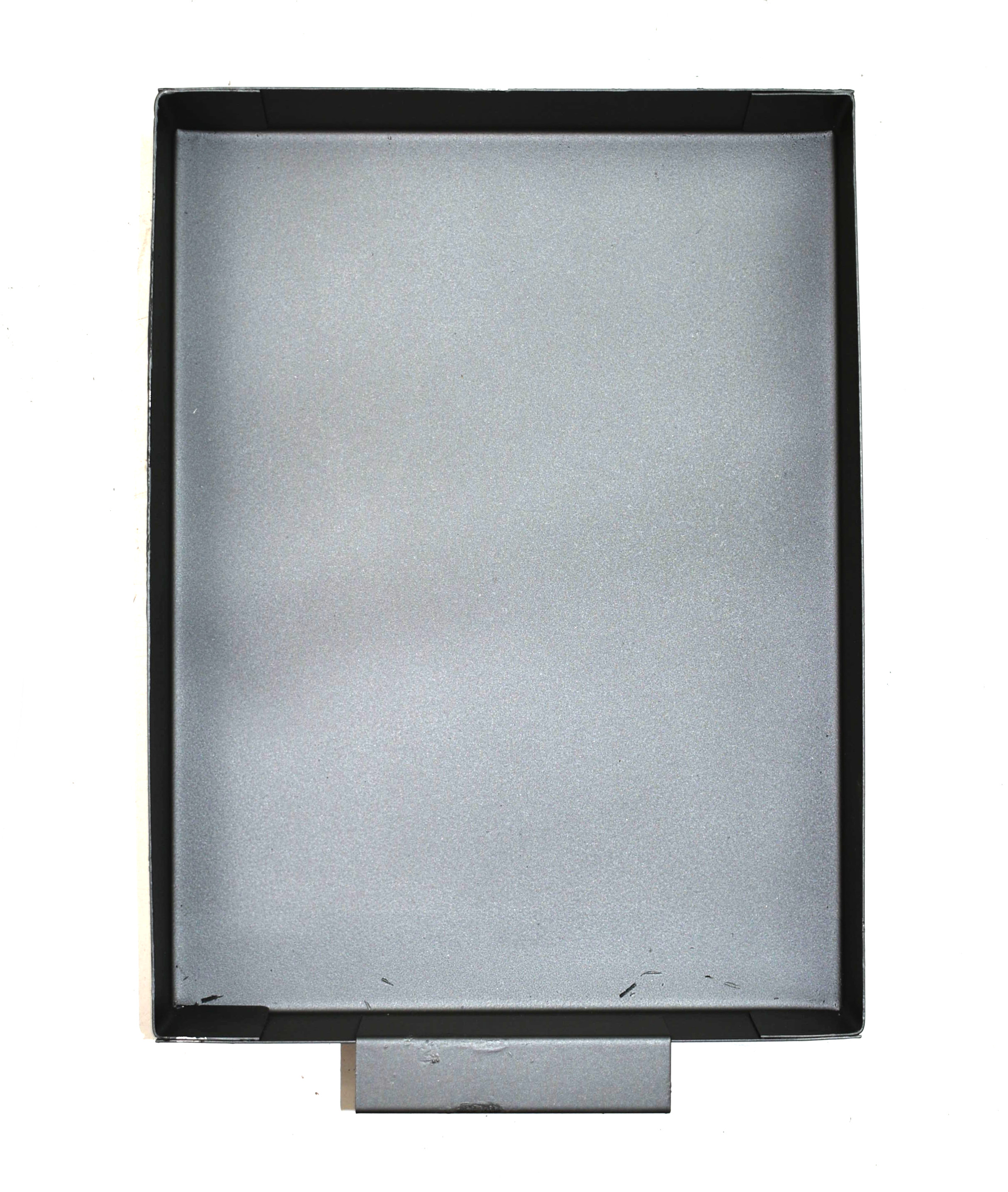

Origineel Aslade voor de Houtkachel Oranier Type 4654-6

Oranier Type 4654-6 Aslade Kerngegevens:

• Asdoos, Opvangbak
• Afmetingen (B/L/H) 232 mm x 305 mm x 54 mm
• Kleur gietgrijs

Origineel Spanningsomleiding onder C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Type 4654-6 Spanningsomleiding onder Kerngegevens:

• Rookafleider, Omleiding
• Afmetingen (B/L/H) 424 mm x 195 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.10 in de exploderende weergave

Origineel Achterste muur steen A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Type 4654-6 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 250 mm x 414 mm x 25 mm
• Materiaal Skamol
• geperforeerd
• Positie 3.3 in de exploderende weergave

Origineel Achterste muur steen D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste steen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Type 4654-6 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 250 mm x 414 mm x 25 mm
• Materiaal Skamol
• Positie 3.3 in de exploderende weergave

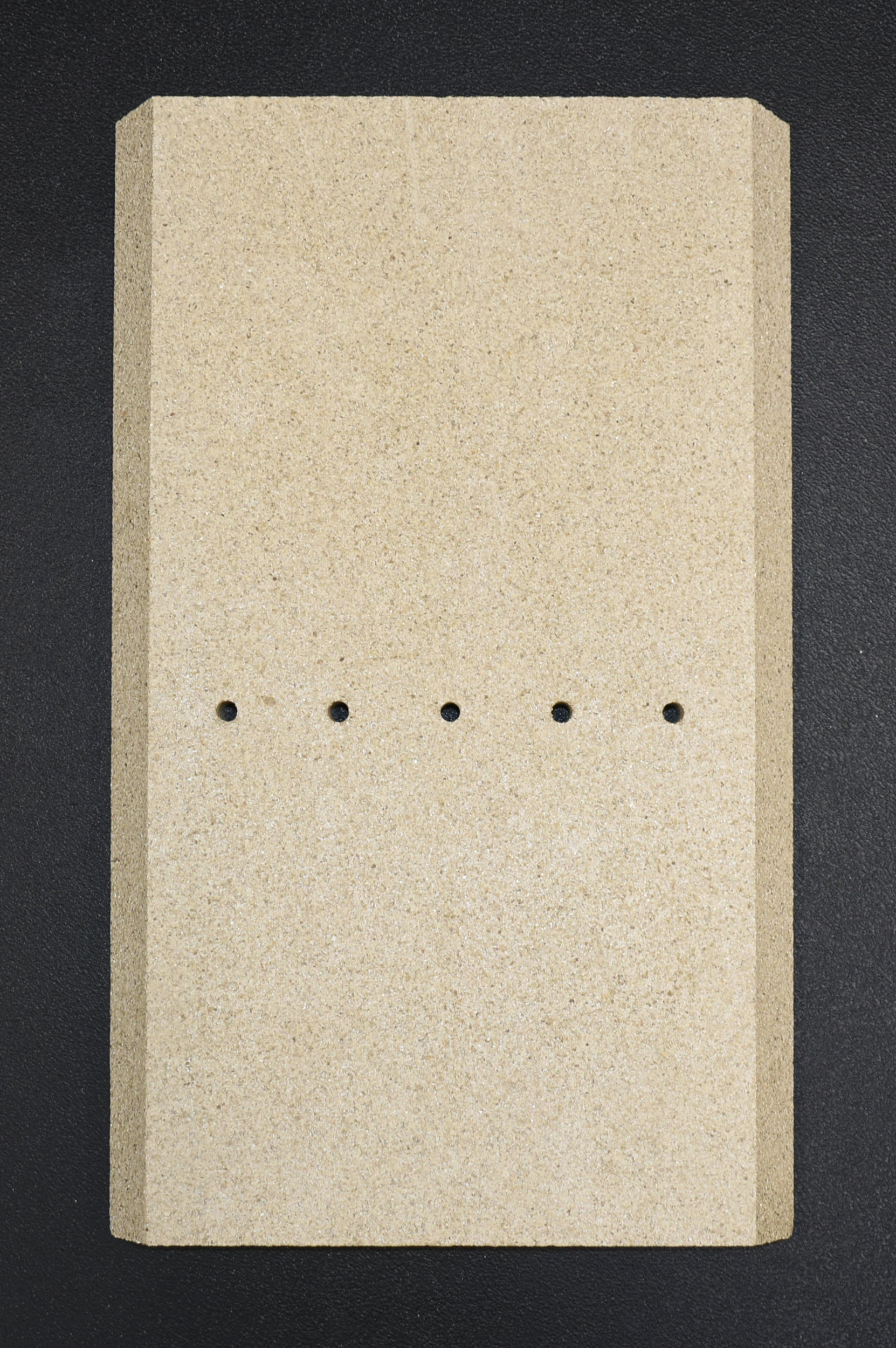

Origineel Achterste muur steen B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153 x 71 x 25 mm).

Oranier Type 4654-6 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (L/H) 25 mm x 250 mm
• Diameter 414 mm
• Materiaal Skamol
• geperforeerd

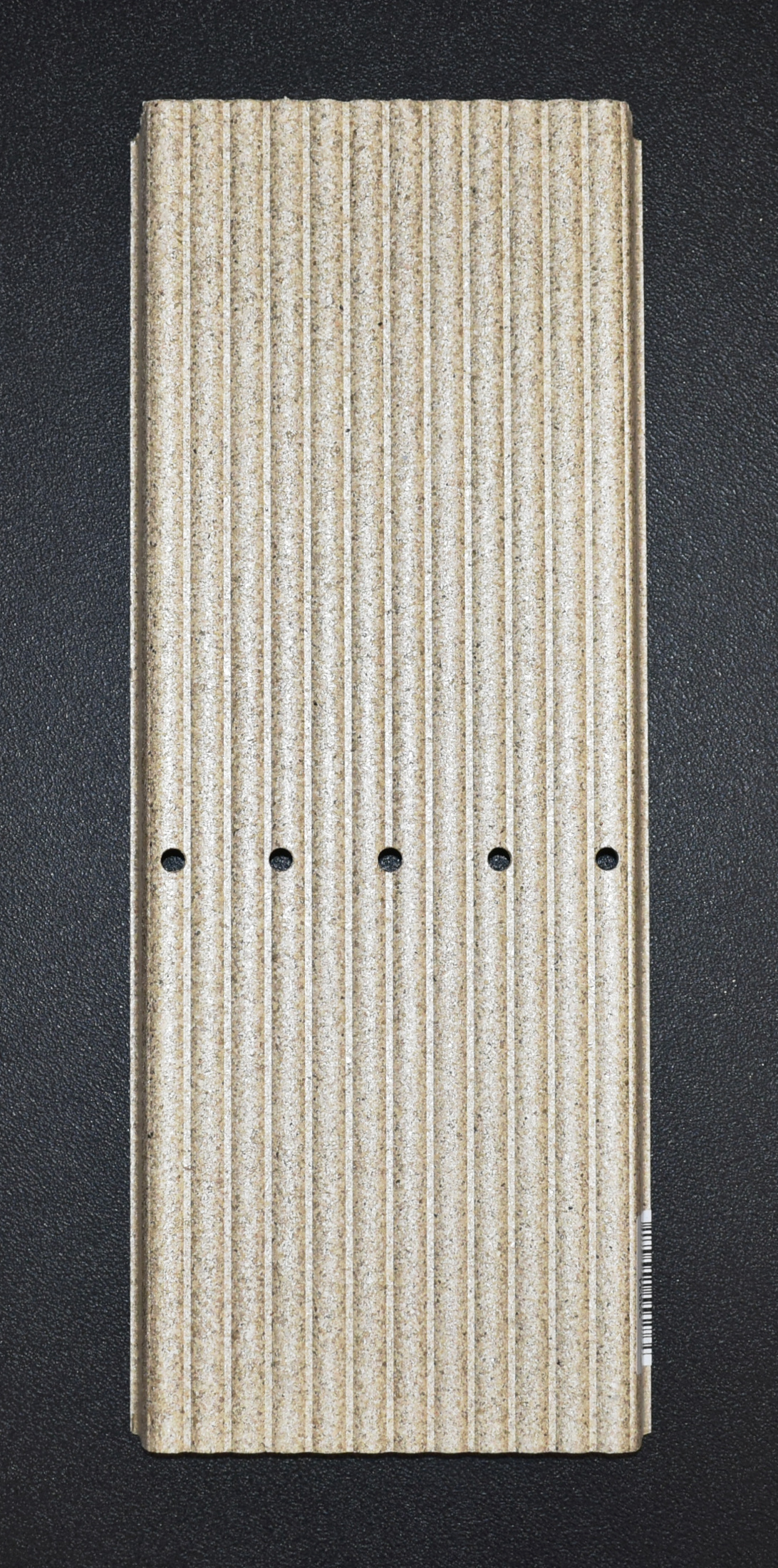

Origineel Achterste muur steen C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Type 4654-6 Achterste muur steen Kerngegevens:

• Brandkamersteen, Stookruimtesteen
• Afmetingen (B/L/H) 170 mm x 440 mm x 25 mm
• Materiaal Vermiculiet
• 5-gaats gestanst
• gegolfd oppervlak
• Positie 9.4 in de exploderende weergave

Origineel Venster B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende glasplaten voor dit model.
• Oriënteert u zich alstublieft door het vergrendelmechanisme van uw open haard. (Een- of tweepuntsvergrendeling)
• Geschikt voor het model met een tweepuntsvergrendeling. (de deur sluit op twee punten van het lichaam)

Oranier Type 4654-6 Venster Kerngegevens:

• Glazen ruit, Glaskeramiek
• Afmetingen (B/L/H) 385 mm x 470 mm x 4 mm
• Booglengte 415 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Origineel Zijsteen rechts voorkant C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Type 4654-6 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 150 mm x 500 mm x 25 mm
• Materiaal Vermiculiet
• gegolfd oppervlak
• Positie 9.8 in de exploderende weergave

Deurafdichting A voor de Houtkachel Oranier Type 4654-6

• Er zijn in totaal 2 verschillende deurafdichtingen voor het type 4654-6, zie het sluitsysteem van uw haard.
• geschikt voor het model met de eenpuntsvergrendeling (de deur sluit op één punt van de romp)
• Voor de montage van deze afdichting is een lijm nodig.

Oranier Type 4654-6 Deurafdichting Kerngegevens:

• Deurscharnier, Afdichting
• Lengte 3,00 m
• Diameter 10 mm

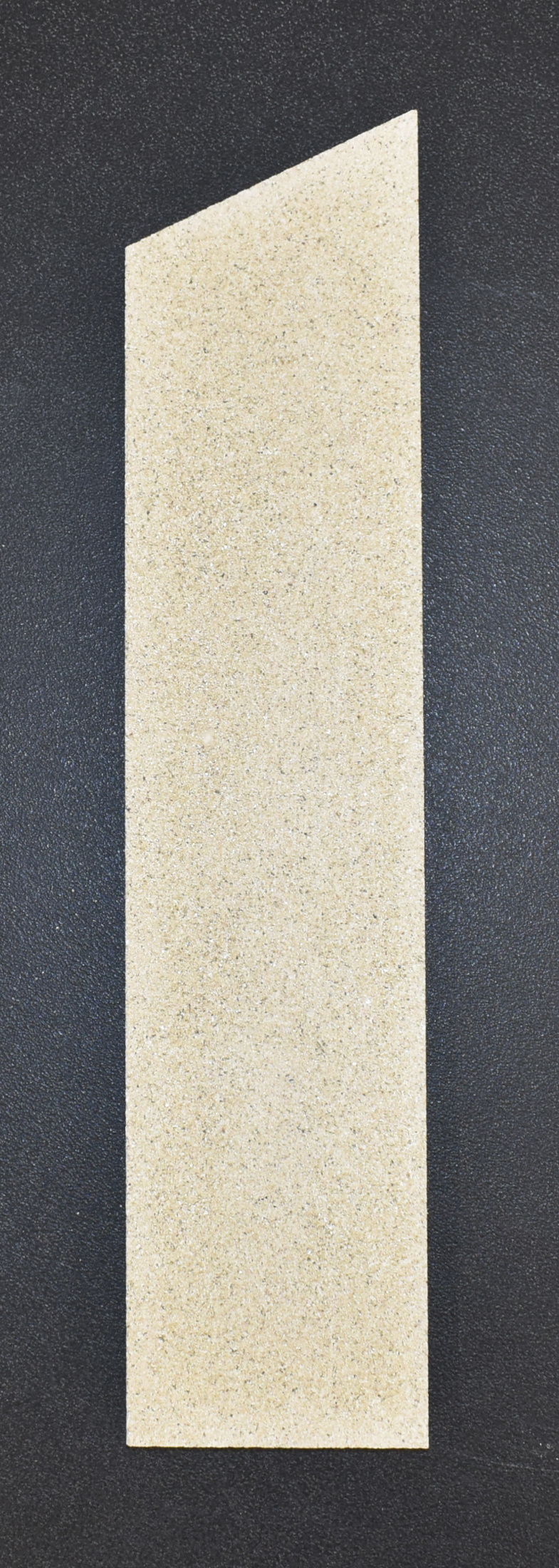

Origineel Zijsteen rechts voorkant B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

Oranier Type 4654-6 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 512 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen links voorkant C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Type 4654-6 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 150 mm x 25 mm x 4557500 mm
• Materiaal Vermiculiet
• Positie 9.7 in de exploderende weergave

Origineel Bodemsteen rechts D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste steen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Type 4654-6 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 340 mm x 30 mm
• Materiaal Skamol
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen links D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Type 4654-6 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 340 mm x 30 mm
• Materiaal Skamol
• Positie 3.8 in de exploderende weergave

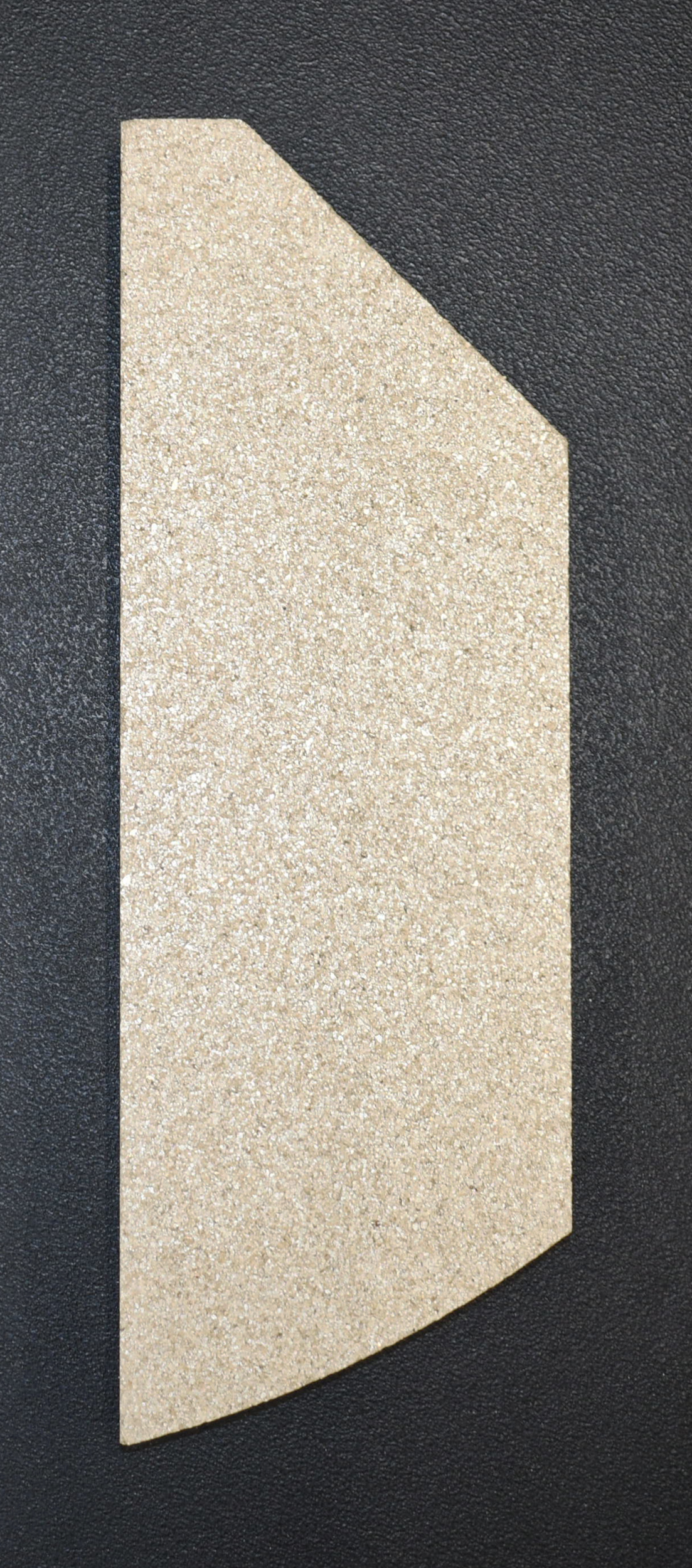

Origineel Bodemsteen rechts A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Type 4654-6 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 340 mm x 30 mm
• Materiaal Skamol
• Positie 3.8 in de exploderende weergave

Origineel Bodemsteen links A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Type 4654-6 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 115 mm x 340 mm x 30 mm
• Materiaal Skamol
• Positie 3.8 in de exploderende weergave

Origineel Zijsteen rechts voorkant D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Type 4654-6 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 121 mm x 520 mm x 25 mm
• Materiaal Skamol
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen links voorkant D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Type 4654-6 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 121 mm x 520 mm x 25 mm
• Materiaal Skamol
• Positie 3.1 in de exploderende weergave

Origineel Bodemsteen voorkant A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Type 4654-6 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 152 mm x 95 mm x 25 mm
• Materiaal Skamol
• Positie 3.7 in de exploderende weergave

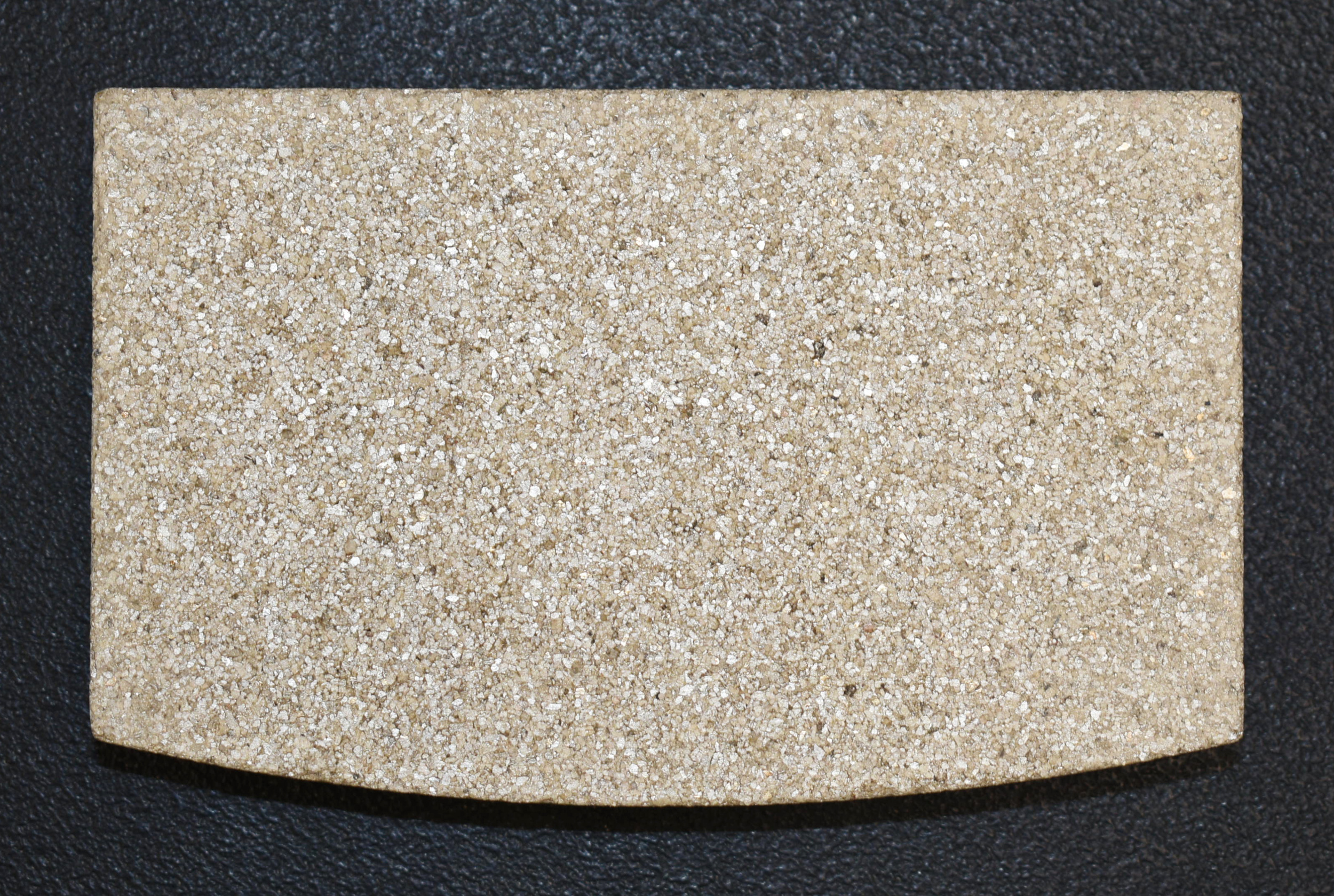

Origineel Bodemsteen voorkant D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste steen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Type 4654-6 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 152 mm x 95 mm x 25 mm
• Materiaal Skamol
• Positie 3.7 in de exploderende weergave

Origineel Zijsteen rechts achteraan C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Type 4654-6 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 120 mm x 460 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.6 in de exploderende weergave

Origineel Zijsteen links achteraan C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

Oranier Type 4654-6 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 120 mm x 460 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.5 in de exploderende weergave

Origineel Zijsteen links voorkant A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Type 4654-6 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 131 mm x 520 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen rechts voorkant A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Type 4654-6 Zijsteen rechts voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 131 mm x 520 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.1 in de exploderende weergave

Origineel Zijsteen links voorkant B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.

Oranier Type 4654-6 Zijsteen links voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 115 mm x 512 mm x 25 mm
• Materiaal Vermiculiet
• Positie 32.1 in de exploderende weergave

Deurafdichting B voor de Houtkachel Oranier Type 4654-6

• geschikt voor het model met een tweepuntsvergrendeling
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Type 4654-6 Deurafdichting Kerngegevens:

• Afdichtingskoord, Afdichting
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 9,5 mm

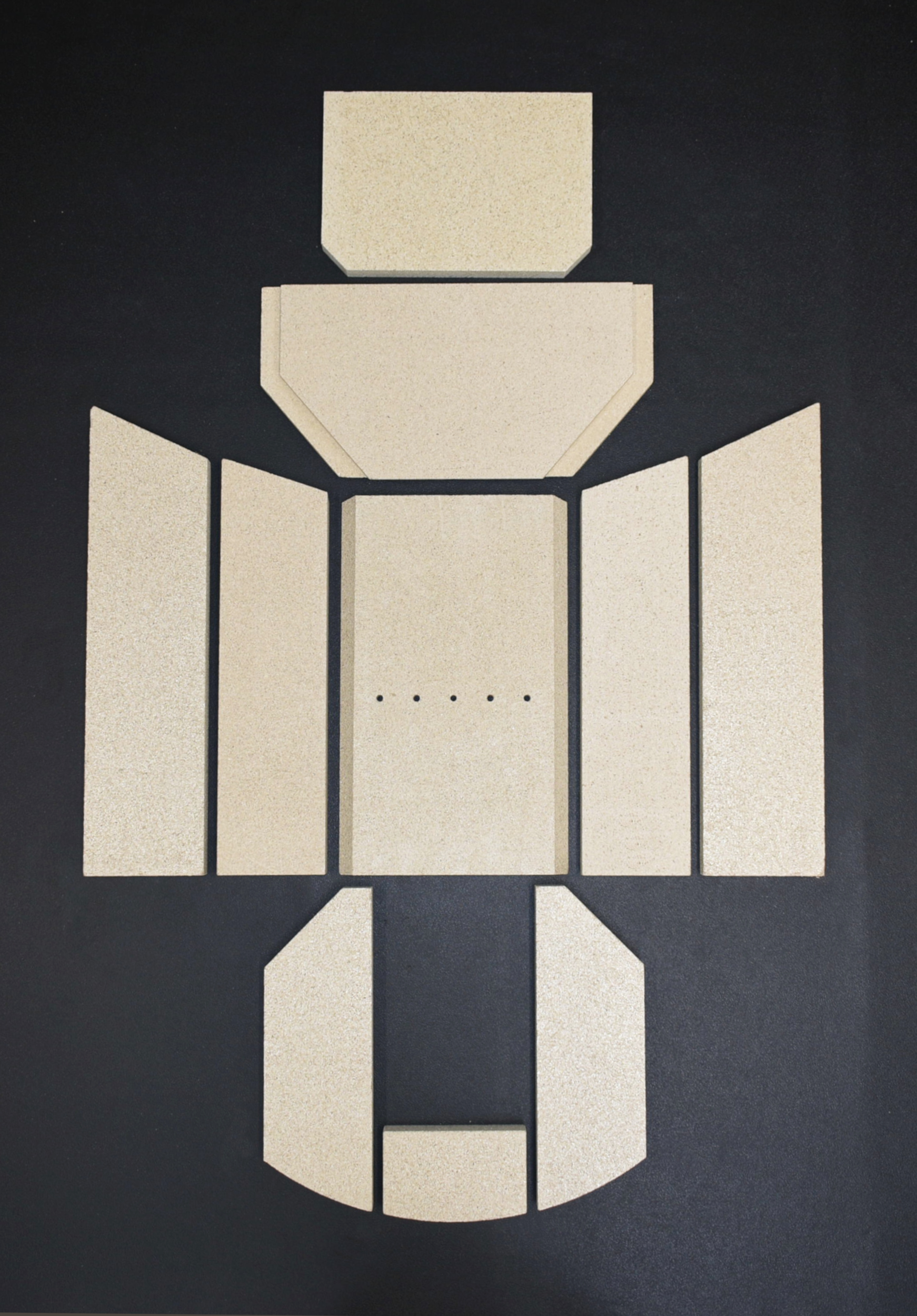

Origineel Bekleding van de verbrandingskamer A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze voering is het bodemblok aan de voorzijde (152 x 95 x 30 mm) en het zijblok aan de linker voorzijde (131 x 455/520 x 25 mm).

• 10-delige set

Oranier Type 4654-6 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal Skamol
• Bodemsteen vooraan (152 x 95 x 30 mm)
• Bodemsteen rechts (115 x 340 x 30 mm), Bodemsteen links (115 x 340 x 30 mm)
• Zijsteen linksvoor (131 x 455/520 x 25 mm), zijsteen linksachter (117 x 457 x 25 mm)
• Zijsteen rechtsvoor (131 x 455/520 x 25 mm), zijsteen rechtsachter (117 x 457 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)
• Spanningsomleiding onder (257/437 x 220 x 25 mm), Spanningsomleiding boven (302 x 205 x 25 mm)

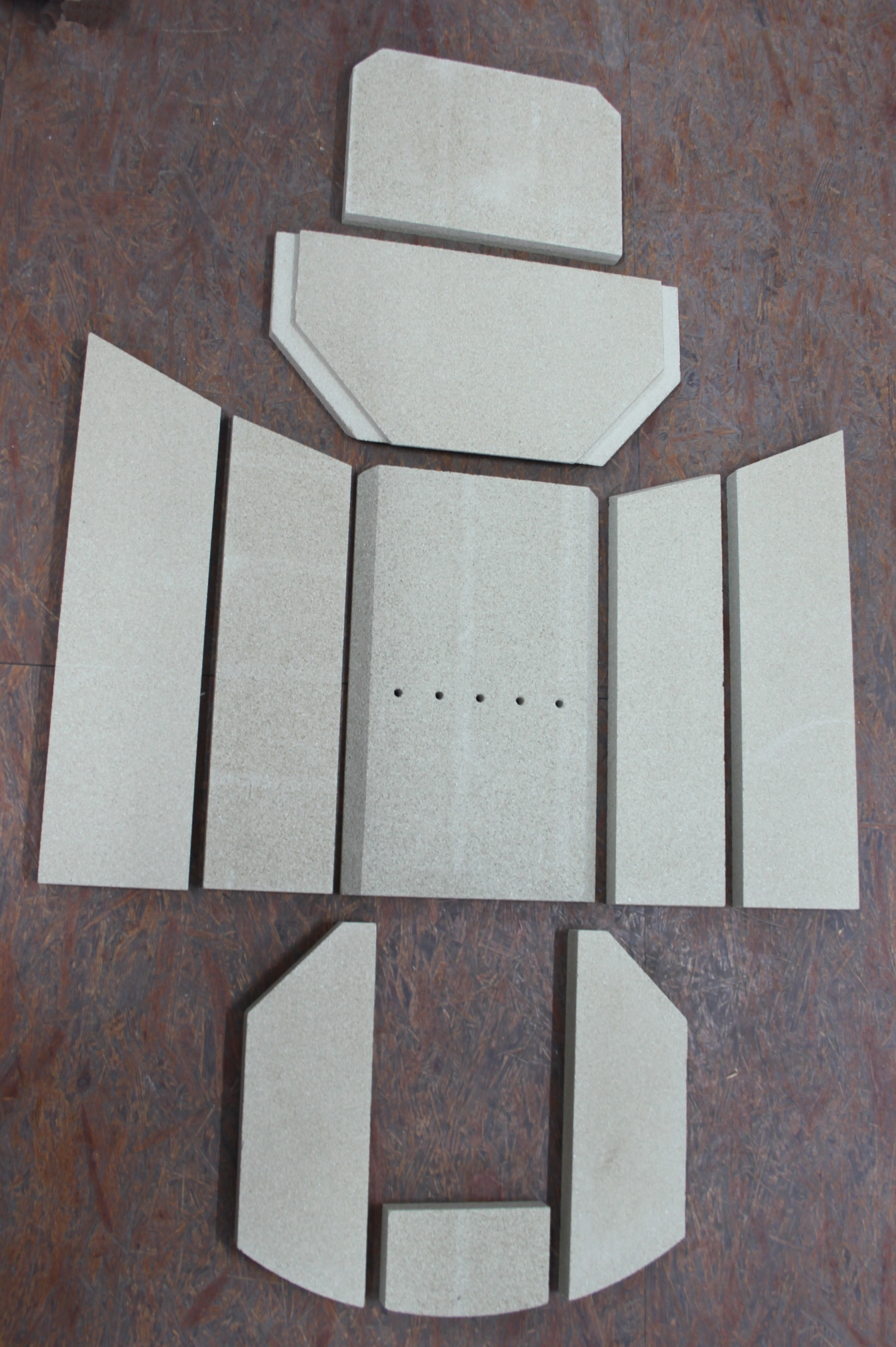

Origineel Bekleding van de verbrandingskamer B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153 x 71 x 30 mm).

• 10-delige set

Oranier Type 4654-6 Bekleding van de verbrandingskamer Kerngegevens:

• Materiaal vermiculiet
• Bodemsteen vooraan (153 x 71 x 30 mm)
• Bodemsteen rechts (120 x 310 x 30 mm), Bodemsteen links (120 x 310 x 30 mm)
• Zijsteen linksvoor (115 x 455/512 x 25 mm), zijsteen linksachter (115 x 450 x 25 mm)
• Zijsteen rechtsvoor (115 x 455/512 x 25 mm), zijsteen rechtsachter (115 x 450 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)
• Spanningsomleiding onder (257/437 x 220 x 25 mm), Spanningsomleiding boven (302 x 205 x 25 mm)

• Item 32.1, 32.2, 32.3, 32.4, 32.5, 32.6, 32.7, 32.8 en 32.9 in de explosietekening

Origineel Bekleding van de verbrandingskamer C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).
• De onderste stenen van deze verbrandingskamer waren vroeger dik/afwijkende stenen. Deze worden niet meer geproduceerd en zijn omgebouwd naar de platte versie.

• 10-delige set

Oranier Type 4654-6 Bekleding van de verbrandingskamer Kerngegevens:

• Bodemsteen (360 x 74 x 30 mm)
• Bodemsteen rechts (117 x 255 x 30 mm), Bodemsteen links (117 x 255 x 30 mm)
• Zijsteen linksvoor (150 x 455/500 x 25 mm), zijsteen rechtsvoor (150 x 455/500 x 25 mm)
• Zijsteen links achter (120 x 438/460 x 25 mm), zijsteen rechts achter (120 x 438/460 x 25 mm)
• geperforeerde Achterste muur steen (170 x 440 x 25 mm)
• Spanningsomleiding onder (255/424 x 195 x 25 mm), Spanningsomleiding boven (302 x 205 x 25 mm)

• Items 9.1, 9.2, 9.3, 9.4, 9.5, 9.6, 9.7, 9.8, 9.9, 9.10 in de explosietekening

Origineel Bodemsteen links C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).
• De onderste stenen van deze verbrandingskamer waren vroeger dik/afwijkende stenen. Deze worden niet meer geproduceerd en zijn omgebouwd naar de platte versie.

Oranier Type 4654-6 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 117 mm x 255 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.2 in de exploderende weergave

Schijfafdichting B voor de Houtkachel Oranier Type 4654-6

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze profielafdichting is 1-delig en wordt rondom gemonteerd

Oranier Type 4654-6 Schijfafdichting Kerngegevens:

• Glasafdichting, Glaslint
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 6 mm
• zelfklevend

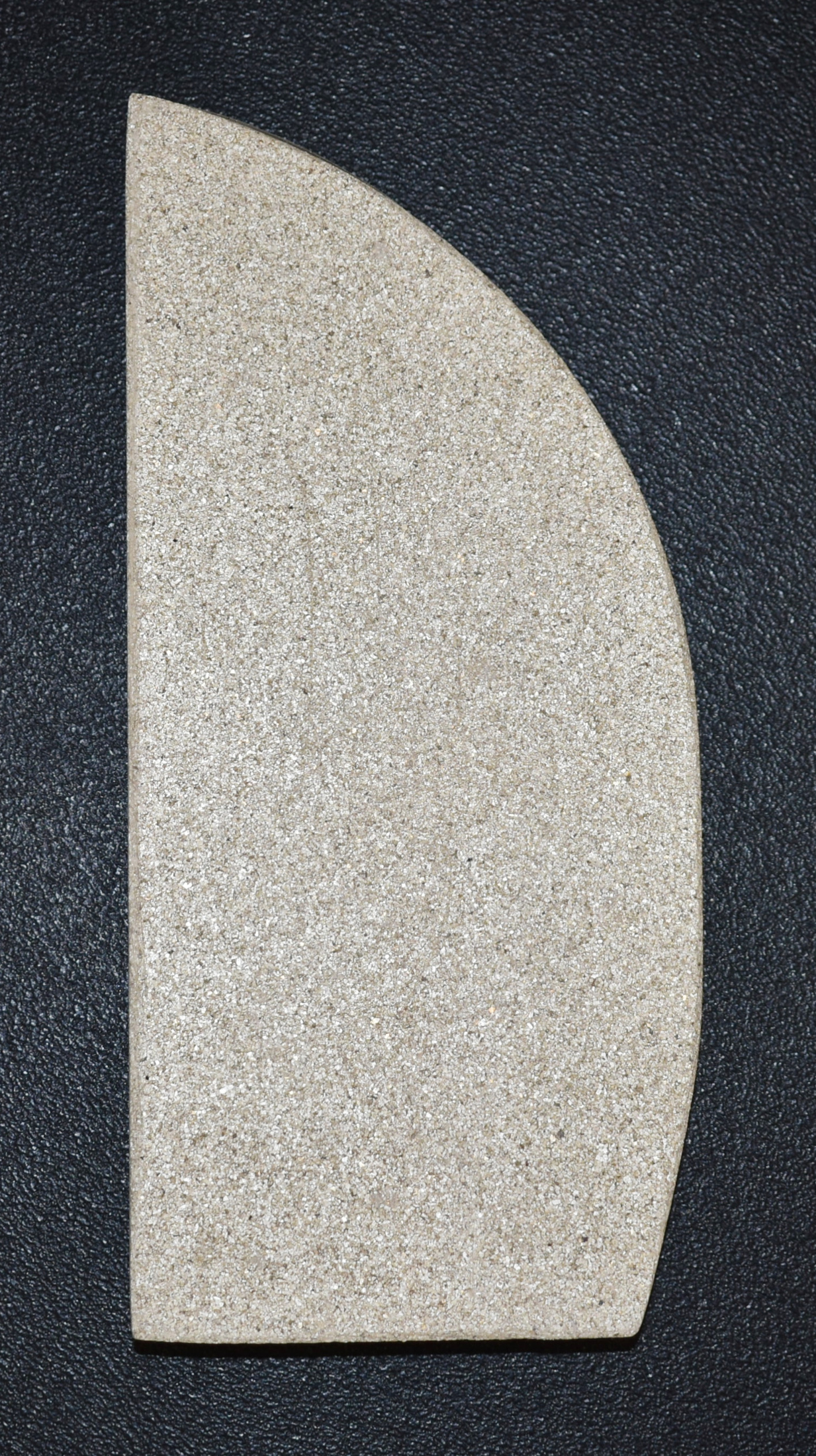

Origineel Bodemsteen rechts C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).
• De onderste stenen van deze verbrandingskamer waren vroeger dik/afwijkende stenen. Deze worden niet meer geproduceerd en zijn omgebouwd naar de platte versie.

Oranier Type 4654-6 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 117 mm x 255 mm x 30 mm
• Materiaal Vermiculiet
• Positie 9.3 in de exploderende weergave

Origineel Bodemsteen voorkant C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).
• De onderste stenen van deze verbrandingskamer waren vroeger dik/afwijkende stenen. Deze worden niet meer geproduceerd en zijn omgebouwd naar de platte versie.

Oranier Type 4654-6 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 360 mm x 74 mm x 30 mm
• Materiaal Vermiculiet
• Positie 9.1 in de exploderende weergave

Origineel Bodemsteen Set A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

• 3-delige set

Oranier Type 4654-6 Bodemsteen Kerngegevens:

• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen links (115 x 340 x 30 mm), Bodemsteen rechts (115 x 340 x 30 mm)
• Bodemsteen vooraan (152 x 95 x 30 mm)

• Posities 3.7 en 3.8 in de exploded view

Origineel Bodemsteen Set D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

• 3-delige set

Oranier Type 4654-6 Bodemsteen Kerngegevens:

• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen links (115 x 340 x 30 mm), Bodemsteen rechts (115 x 340 x 30 mm)
• Bodemsteen vooraan (152 x 95 x 30 mm)

• Posities 3.7 en 3.8 in de exploded view

Origineel Bekleding van de verbrandingskamer D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze voering is het bodemblok aan de voorzijde (152 x 95 x 30 mm) en het zijblok linksvoor (121 x 455/520 x 25 mm).

• 10-delige set

Oranier Type 4654-6 Bekleding van de verbrandingskamer Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen vooraan (152 x 95 x 30 mm)
• Bodemsteen rechts (115 x 340 x 30 mm), Bodemsteen links (115 x 340 x 30 mm)
• Zijsteen linksvoor (121 x 455/520 x 25 mm), zijsteen linksachter (117 x 457 x 25 mm)
• Zijsteen rechtsvoor (121 x 455/520 x 25 mm), zijsteen rechtsachter (117 x 457 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)
• Spanningsomleiding onder (257/437 x 220 x 25 mm), Spanningsomleiding boven (302 x 205 x 25 mm)

Origineel Bodemsteen Set B voor de Houtkachel Oranier Type Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x30 mm).

• 3-delige set

Oranier Type Type 4654-6 Bodemsteen Kerngegevens:

• 3 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen vooraan (153 x 71 x 30 mm)
• Bodemsteen rechts (120 x 310 x 30 mm), Bodemsteen links (120 x 310 x 30 mm

Origineel Bodemsteen Set C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).
• De onderste stenen van deze verbrandingskamer waren vroeger dik/afwijkende stenen. Deze worden niet meer geproduceerd en zijn omgebouwd naar de platte versie.

• 3-delige set

Oranier Type 4654-6 Bodemsteen Kerngegevens:

• 3 stukken
• Stenen set vloer, stenen set verbrandingskamer horizontaal

• Materiaal vermiculiet
• Bodemsteen vooraan (360 x 74 x 30 mm),
• Bodemsteen rechts (117 x 255 x 30 mm), Bodemsteen links (117 x 255 x 30 mm)

• Items 9.1, 9.2, 9.3 in de explosietekening

Origineel Spanningsomleiding Set A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

• 2-delige set

Oranier Type 4654-6 Spanningsomleiding Kerngegevens:

• Materiaal Skamol
• 2-delige set
• Spanningsomleiding onderaan (257/437 x 220 x 25 mm)
• Spanningsomleiding boven (302 x 205 mm)
• hittebestendig

Origineel Zijsteen links achteraan D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Type 4654-6 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 114 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Zijsteen links achteraan A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Type 4654-6 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 114 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.2 in de exploderende weergave

Origineel Zijsteen links achteraan B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

Oranier Type 4654-6 Zijsteen links achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 114 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet

Origineel Zijsteen rechts achteraan D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

Oranier Type 4654-6 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 117 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Zijsteen rechts achteraan A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

Oranier Type 4654-6 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 117 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet
• Positie 3.4 in de exploderende weergave

Origineel Zijsteen rechts achteraan B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

Oranier Type 4654-6 Zijsteen rechts achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 117 mm x 410/457 mm x 25 mm
• Materiaal Vermiculiet

Origineel Spanningsomleiding Set D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer zijn geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

• 2-delige set

Oranier Type 4654-6 Spanningsomleiding Kerngegevens:

• Materiaal vermiculiet
• 2-delige set
• Spanningsomleiding boven (302x205x25 mm)
• Spanningsomleiding onderaan (257/437 x 220 x 25 mm)
• hittebestendig

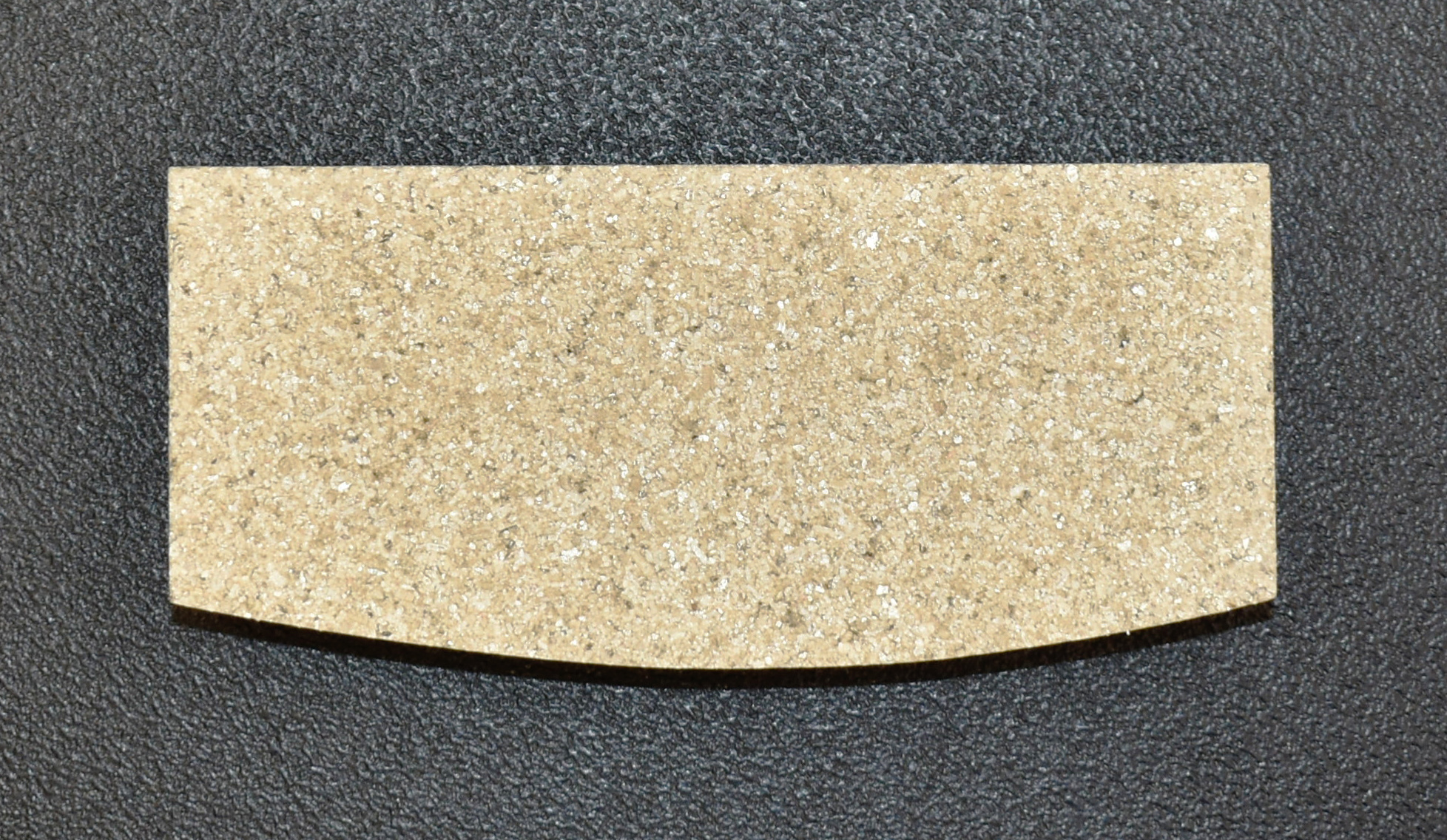

Origineel Bodemsteen voorkant B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x30 mm).

Oranier Type 4654-6 Bodemsteen voorkant Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 71 mm x 153 mm x 30 mm
• Materiaal Vermiculiet

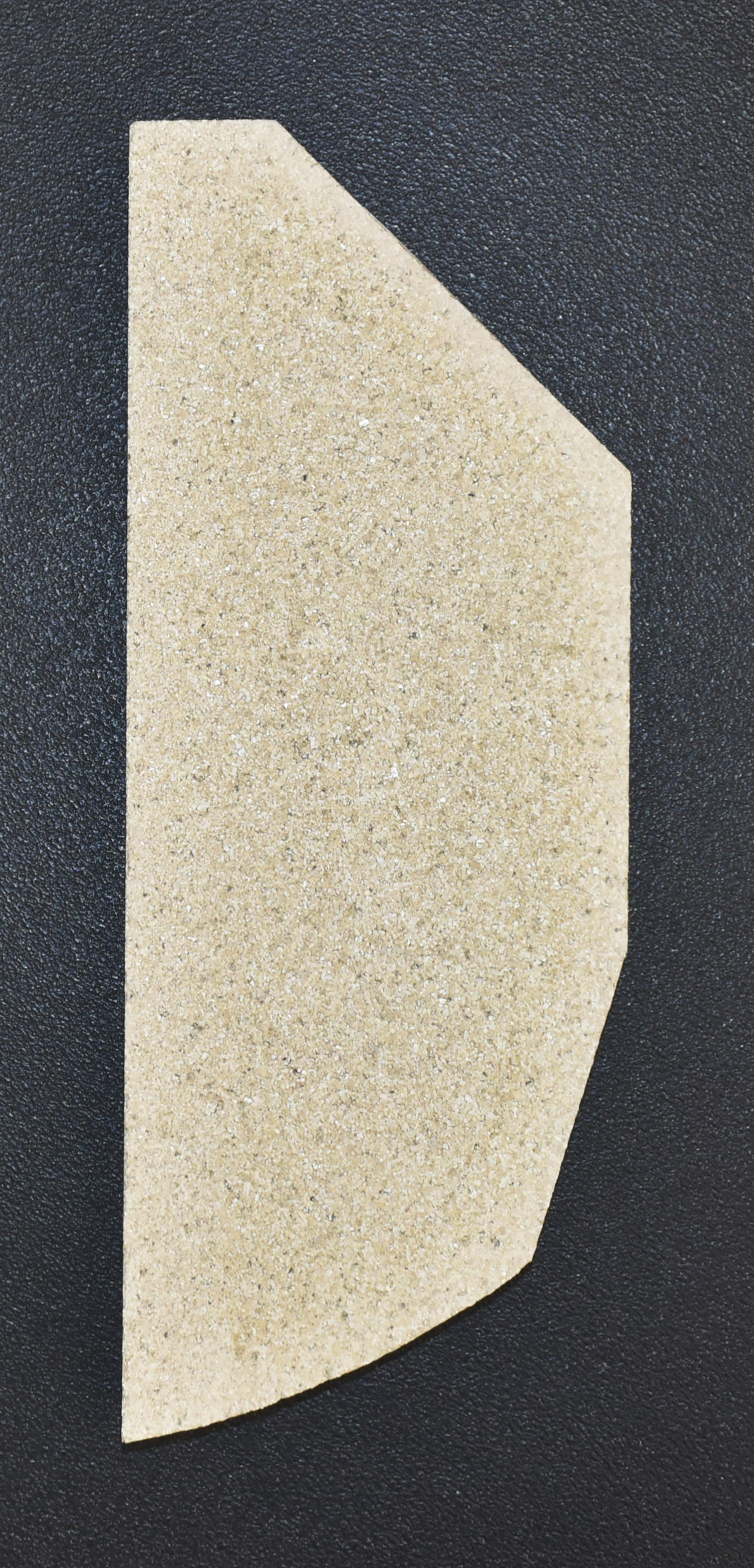

Origineel Bodemsteen rechts B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze baksteenbekleding is de Bodemsteen voorkant (153x71x25 mm).

Oranier Type 4654-6 Bodemsteen rechts Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Afmetingen (B/L/H) 120 mm x 310 mm x 30 mm
• Materiaal Skamol

Origineel Zijsteen Set A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamersteen in de verbrandingskamer is geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152x95x30 mm) en de zijsteen aan de linker voorzijde (131 x 455/520 x 25 mm).

• 5-delige set

Oranier Type 4654-6 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (130 x 455/520 x 25 mm), zijsteen linksachter (117 x 450 x 25 mm)
• Zijsteen rechtsvoor (130 x 455/520 x 25 mm), zijsteen rechtsachter (117 x 450 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)

• Item 3.1, 3.2, 3.3, 3.4 in de explosietekening

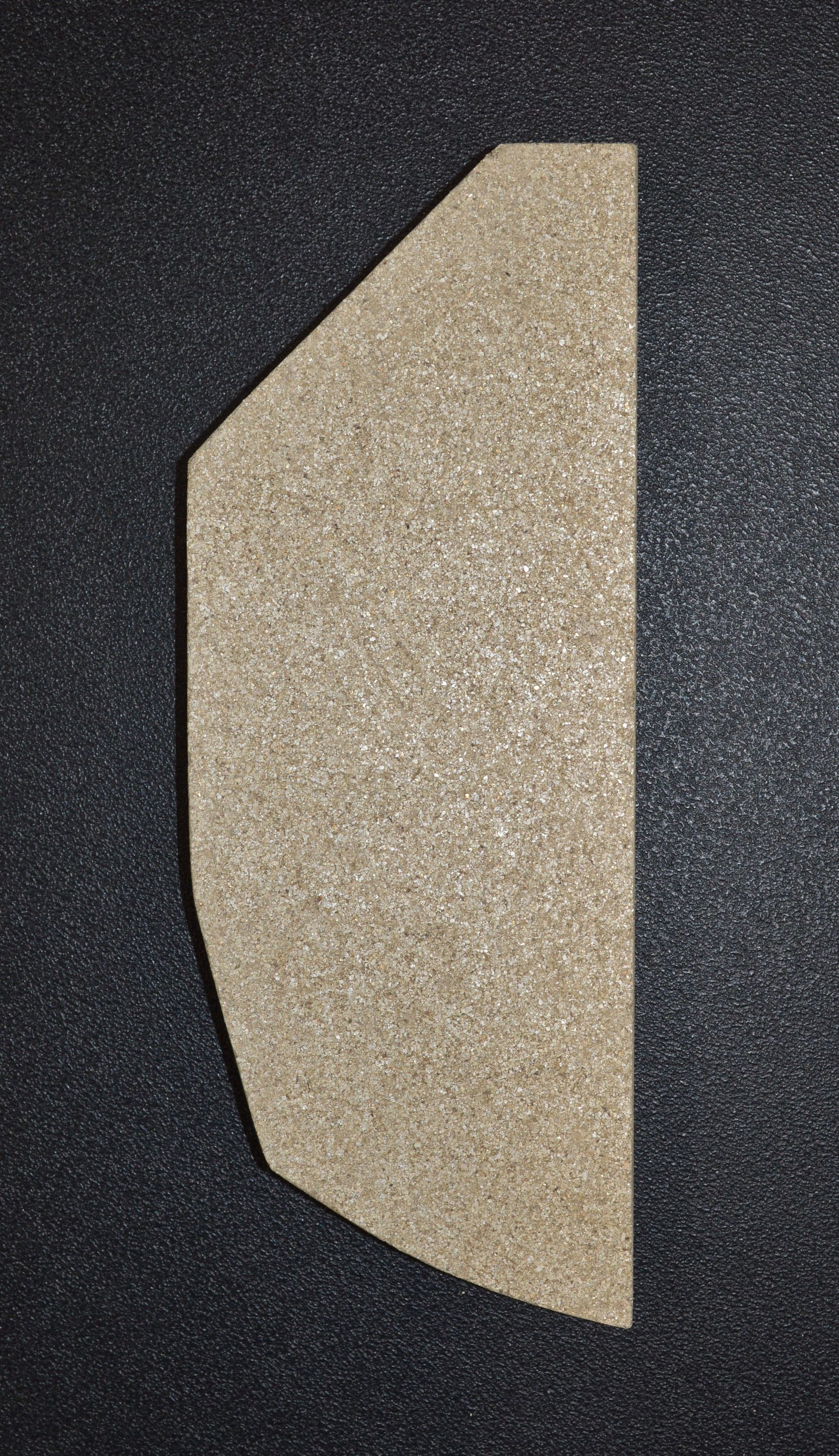

Origineel Bodemsteen links B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Opvallend aan deze baksteenbekleding is de Bodemsteen voorkant (153x71x25 mm).

Oranier Type 4654-6 Bodemsteen links Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 120 mm x 310 mm x 30 mm
• Materiaal Vermiculiet

Origineel Zijsteen Set B voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153x71x25 mm).

• 5-delige set

Oranier Type 4654-6 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (115 x 455/512 x 25 mm), zijsteen linksachter (115 x 450 x 25 mm)
• Zijsteen rechtsvoor (115 x 455/512 x 25 mm), zijsteen rechtsachter (115 x 450 x 25 mm)
• Achterste muur steen geperforeerd (218/250 x 414/407 x 25 mm)

Origineel Spanningsomleiding A voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Een opvallend kenmerk van deze verbrandingskamer is de voorste Bodemsteen (153 x 71 x 25 mm).

Oranier Type 4654-6 Spanningsomleiding Kerngegevens:

• Materiaal Skamol
• 2-delige set
• Spanningsomleiding onderaan (257/437 x 220 x 25 mm)
• Spanningsomleiding boven (302 x 205 x 25 mm)

Origineel Spanningsomleiding Set C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende brandkamersets voor het type 4654-6, zie de afmetingen van de brandkamerstenen.

• 2-delige set

Oranier Type 4654-6 Spanningsomleiding Kerngegevens:

• Materiaal vermiculiet
• Spanningsomleiding onder (255/424 x 195 x 25 mm)
• Spanningsomleiding boven (302 x 205 mm)

Origineel Zijsteen Set D voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende baksteenbekledingen voor dit model. Zie de afmetingen van de brandkamerstenen.
• De ervaring heeft geleerd dat deze brandkamerstenen in de verbrandingskamer zijn geïnstalleerd, met als opvallende kenmerken de onderste baksteen aan de voorzijde (152 x 95 x 30 mm) en de zijsteen aan de linker voorzijde (121 x 455/520 x 25 mm).

• 5-delige set

Oranier Type 4654-6 Zijsteen Kerngegevens:

• 5 stuks
• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (121 x 455/520 x 25 mm), zijsteen linksachter (117 x 457 x 25 mm)
• Zijsteen rechtsvoor (121 x 455/520 x 25 mm), zijsteen rechtsachter (117 x 457 x 25 mm)
• geperforeerde Achterste muur steen (218/250 x 414/407 x 25 mm)

• Items 3.1, 3.2, 3.3, 3.4 in de explosietekening

Schijfafdichting A voor de Houtkachel Oranier Type 4654-6

• Voor dit model zijn er verschillende schijfverzegelingen. Zie het type van de beschikbare verzegeling. (1-delig of 2-delig)
• Deze glasafdichting is 2-delig. In het bovenste gedeelte is een ander afdichtingskoord geïnstalleerd dan aan de zijkanten en onderzijde.

Oranier Type 4654-6 Schijfafdichting Kerngegevens:

• 2 delen

• zelfklevende holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Lengte 1 m

De ruitafdichting voorkomt het ontsnappen van rookgassen en wordt op de verwarmingsdeur gemonteerd. Ook tussen de ruit en de glashouders is een afdichtkoord aangebracht.

Schijfafdichting Set B voor de Houtkachel Oranier Type 4654-6

• Voor dit model zijn er verschillende schijfverzegelingen. Raadpleeg het sluitingsmechanisme van uw open haard. (enkel/dubbel)

• 3-delige set

Oranier Type 4654-6 Schijfafdichting Kerngegevens:

• 3-delig

• zelfklevende holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m

• zelfklevende lipafdichting
• is bovenop gemonteerd
• Lengte 1 m

• Lijm
• 17 ml, buis
• hittebestendig

De ruitafdichting voorkomt het ontsnappen van rookgassen en wordt op de verwarmingsdeur gemonteerd. Ook tussen de ruit en de glashouders is een afdichtkoord aangebracht.

Origineel Schijfafdichting Set A voor de Houtkachel Oranier Type 4654-6

• Voor dit model zijn er verschillende schijfverzegelingen. Raadpleeg het type van uw schijfhouder. (rails of klemmen)
• Deze set is inclusief schijfhouderklemmen.

• 23-delige set

Oranier Type 4654-6 Schijfafdichting Kerngegevens:

• 23 stuks

• Holle koordafdichting
• is links, rechts, onder gemonteerd
• Diameter 6 mm
• Lengte 2 m
• zelfklevend

• Lipafdichting
• is bovenop gemonteerd
• Lengte 1 m
• zelfklevend

• Lijm
• 17 ml, buis
• hittebestendig

• Bind voor de zegeluiteinden
• 2 stroken

• Antislipbescherming voor het raam (U-plaat)
• 6 stuks

• Moer van messing
• 6 stuks

• Schijfhouder / klem (geperforeerde hoek)
• 6 stuks

De ruitafdichting zorgt ervoor dat de kijkruit optimaal op het ovenlichaam en op de glashouders rust, zodat het deurglas voldoende ruimte heeft voor uitzetting.

Origineel Zijsteen Set C voor de Houtkachel Oranier Type 4654-6

• Er zijn verschillende ovenvoeringen voor dit model. Zie de afmetingen van de brandkamerstenen.
• Kenmerkend voor deze verbrandingskamer zijn het onderste blok aan de voorzijde (360 x 74 x 30 mm) en het gegolfde zijblok aan de linker voorzijde (150 x 500 x 25 mm).

• 5-delige set

Oranier Type 4654-6 Zijsteen Kerngegevens:

• Stenen set zijkant, stenen set verbrandingskamer zijkant

• Materiaal vermiculiet
• Zijsteen linksvoor (150 x 455/500 x 25 mm), zijsteen linksachter (120 x 438/460 x 25 mm)
• Zijsteen rechtsvoor (150 x 455/500 x 25 mm), zijsteen rechtsachter (120 x 438/460 x 25 mm)
• geperforeerde Achterste muur steen (170 x 440 x 25 mm)

• Items 9.4, 9.5, 9.6, 9.7, 9.8 in de explosietekening

Origineel Asrooster voor de Houtkachel Oranier Type 4654-7

Oranier Type 4654-7 Asrooster Kerngegevens:

• Gietijzeren rooster, Vuurrooster
• Afmetingen (B/L/H) 254 mm x 154 mm x 30 mm
• Materiaal Gieten

• Meer dan 15 jaar ervaring
• Gratis deskundig advies
• Originele reserveonderdelen
• Korte levertijd
